地震资料处理与解释-地震地层学解释

简介三维地震数据解释1.发展史和基本概念不管是地球表层还是我们所寻找和评估的油气储层都是三维的，但是我们所用的地震方法却通常都是二维。

直到1972年Walton提出三维地震勘测的概念，三维地震勘测首先被用于一些模型上，几年以后，到1976年的时候，被Bone，Giles和Tegland才把这一新技术推向世界。

维地震方法的本质是随着点线面的数据采集进一步获得封闭空间数据体解释。

随着表面露头的更多细节的了解，三维地震勘测已经能够对区域研究发展、生产以及探索做出显著的贡献。

在此之前已经有很多三维地震勘测获得成功，1977年Tegland首次报道了油气田开发中三维地震的研究范围。

在接下来的19世纪80年代以及90年代初期，三维地震勘测在探索方面的应用明显增多。

随着宽领域三维地震勘测命名这些就开始了，比如三维地震探测。

现在，专项的三维地震勘测采样比较精确而且覆盖的领域也比较宽，应用获得能获得成熟结果的碎片信息，比如墨西哥湾。

但，这并非探测的唯一用途。

很多公司通过展望常规的方法来获得三维地震勘测，以至于他们大多数预算用来做三维地震处理。

三维地震方法的演变以及现存的最新方法2001年被Graebner，Hardage和Schneider整理编册。

在最初的这20年间，三维地震勘测经历了很多的成功并且从中获得很多利益。

这里转载了5个特别的奖项。

第九章也转载了一些，而且整本书里也都穿插暗含了很多。

这里是一个三维地震数据和交互工作站的主要共生。

2.分辨率三维地震方法的基本目标就是提高分辨率，分辨率既包括垂直分辨率也包括分辨率Sheriff（1985）讨论了主题性质。

地震数据分辨率大小总是通过一系列的波长值来计算，这些波长值由波速和频率的商来给出（图1-3）。

由于岩石更加古老和紧凑，地震波速随着深度增加。

由于高频地震信号随着深度增加迅速较弱因此主频随深度而减小。

结果就使得波长随深度显著增加，使得分辨率减小。

Martins等人（1995），在海上巴西坎波盆地工作，跟踪了大量的三维地震勘测范围和这个井眼和油气储藏之间的相关性（图1-1）.这些工作很好的向我们证明了三维地震勘测确实正在代替探井。

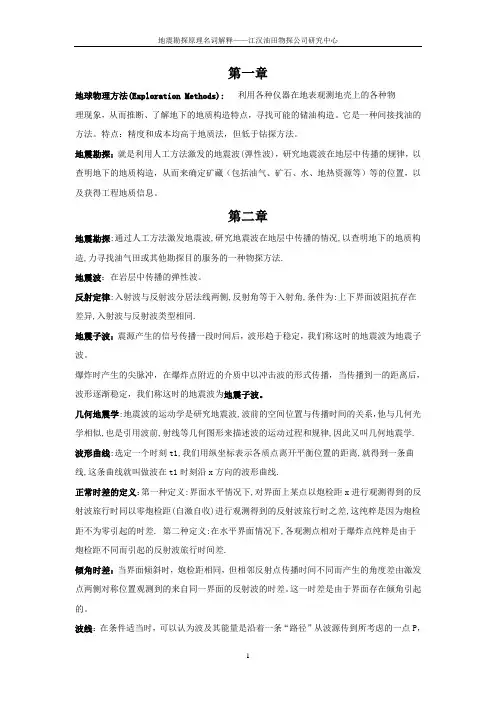

第一章地球物理方法(Exploration Methods): 利用各种仪器在地表观测地壳上的各种物理现象，从而推断、了解地下的地质构造特点，寻找可能的储油构造。

它是一种间接找油的方法。

特点：精度和成本均高于地质法，但低于钻探方法。

地震勘探：就是利用人工方法激发的地震波(弹性波)，研究地震波在地层中传播的规律，以查明地下的地质构造，从而来确定矿藏（包括油气、矿石、水、地热资源等）等的位置，以及获得工程地质信息。

第二章地震勘探:通过人工方法激发地震波,研究地震波在地层中传播的情况,以查明地下的地质构造,力寻找油气田或其他勘探目的服务的一种物探方法.地震波：在岩层中传播的弹性波。

反射定律:入射波与反射波分居法线两侧,反射角等于入射角,条件为:上下界面波阻抗存在差异,入射波与反射波类型相同.地震子波：震源产生的信号传播一段时间后，波形趋于稳定，我们称这时的地震波为地震子波。

爆炸时产生的尖脉冲，在爆炸点附近的介质中以冲击波的形式传播，当传播到一的距离后，波形逐渐稳定，我们称这时的地震波为地震子波。

几何地震学:地震波的运动学是研究地震波,波前的空间位置与传播时间的关系，他与几何光学相似,也是引用波前,射线等几何图形来描述波的运动过程和规律,因此又叫几何地震学. 波形曲线:选定一个时刻t1,我们用纵坐标表示各质点离开平衡位置的距离,就得到一条曲线,这条曲线就叫做波在t1时刻沿x方向的波形曲线.正常时差的定义：第一种定义:界面水平情况下,对界面上某点以炮检距x进行观测得到的反射波旅行时同以零炮检距(自激自收)进行观测得到的反射波旅行时之差,这纯粹是因为炮检距不为零引起的时差. 第二种定义:在水平界面情况下,各观测点相对于爆炸点纯粹是由于炮检距不同而引起的反射波旅行时间差.倾角时差：当界面倾斜时，炮检距相同，但相邻反射点传播时间不同而产生的角度差由激发点两侧对称位置观测到的来自同一界面的反射波的时差。

这一时差是由于界面存在倾角引起的。

地震资料处理（仅供参考）一名词解释（1）地震相干体：由三维地震数据体经过相干处理而得到的一个新的数据体，其基本原理是在三维数据体中，求每一道每一样点处小时窗内分析点所在道与相邻道波形的相似性，形成一个表征相干性的三维数据体，即计算时窗内的数据相干性，把这一结果赋予时窗中心样点。

（2）时移地震：利用不同时间观测的三维地震有效信息的差异进行储层监测，完善油气藏管理方案，提高油气采收率。

（3）地震亮点：指在地震剖面上，由于地下气藏的存在所引起的地震反射波振幅相对增强的“点”。

（4）地震反演：根据各种位场(电位、重力位等)、波场(声波、弹性波等)、电磁场和热学场等的地球物理观测数据去推测地球内部的结构形态及物质成分，定量计算其相关物理参数的过程。

（5）地震三维数据体：三维地震勘探经过三维地震资料处理后形成一个三维数据体，由采集的几何形态确定的（处理期间可能调整的）规则间距的正交数据点的排列。

（6）地震属性：表征地震波几何形态、运动学、动力学和统计学特征、由数学变换、或者物理变换引入的物理量。

（7）地震层序：地震层序是沉积层序在地震剖面图上的反映。

在地震剖面图上找出两个相邻的反映地层不整合接触的界面，则两个界面之间的地层叫做一个地震层序。

（8）AVO：（Amplitude Versus Offset）技术——利用振幅随炮检距或AVO 偏移距的变化来估算界面两侧介质的泊松比，进而推断介质的岩性（9）三维可视化：三维可视化是用于显示描述和理解地下及地面诸多地质现象特征的一种工具，广泛应用于地质和地球物理学的所有领域，通过计算机交互绘图和成像，从复杂的数据集中提取有意义信息的方法。

（10）地震资料综合解释：地震资料解释就是把这从野外采集的经过处理的资料转化成地质术语，即根据地震资料确定地质构造形态和空间位置，推测地层的岩性、厚度及层间接触关系，确定地层含油气的可能性，为钻探提供准确井位等。

二简答题1识别亮点的标志：(1)振幅异常(2)极性反转(3)水平反射同相轴的出现（平点）(4)速度下降(5)吸收衰减2.三维地震勘探有哪些优势(1）野外施工方便灵活，不受地形、地物条件的限制，满足面积观测、覆盖次数和炮检距相同即可。

名词解释：1.褶积模型：地震记录的褶积模型是当今地震勘探中三大环节的主要理论基础之一，其应用十分广泛，主要表现在三大方面：正演、反演和子波处理。

层状介质的一次反射波通常用线性褶积模型表示 ,即：式中:w(t)为系统子波;r(t)为反射系数函数,符号“*”表示褶积运算。

2.分辨率：分辨能力是指区分两个靠近物体的能力。

度量分辨能力强弱的两种表示：一是距离表示，分辨的垂向距离或横向范围越小，则分辨能力越强；二是时间表示，在地震时间剖面上，相邻地层时间间隔 dt 越小，则分辨能力越强。

时间间隔 dt 的倒数为分辨率。

垂向分辨率是指沿地层垂直方向所能分辨的最薄地层厚度。

横向分辨率是指横向上所能分辨的最小地质体宽度。

3.薄层解释原理：Dt<T/4 或 Dh 在 l/8 与 l/4 之间，合成波形的振幅与 Dt 近似成正比，可用合成波形的振幅信息来估算薄层厚度，这一工作称之为薄层解释原理。

4.时间振幅解释图版：我们把层间旅行时差Δ t 与实际地层的时间厚度Δ T 的关系曲线以及薄层顶底反射的合成波形的相对振幅Δ A 与实际地层的时间厚度Δ T 的关系曲线统称为时间－振幅解释图版。

5.协调厚度：在相对振幅ΔA 与实际地层时间厚度ΔT 的关系曲线上，ΔA 最大值所对应的地层厚度称为调谐厚度。

协调脉冲。

6.波长延拓：用数学的方法把波场从一个高度换算到另一个高度，习惯上称之为波场延拓。

7.同相轴：各接收点属于同一相位振动的连线。

8.波的对比：根据反射波的一些特征来识别和追踪同一反射界面反射波的工作，方法：相位对比、波组或波系对比、沿测网的闭合圈对比、研究异常波、剖面间的对比。

9.剖面闭合：相交测线的交点处同一反射波的 t0 时间应相等，是检验波的对比追踪是否正确的重要方法。

10.广义标定：是指利用测井、钻井资料所揭示的地质含义 (岩性、层厚、含流体性质等) 和地震属性参数(如振幅、波形、频谱、速度等)之间的对比关系，判别或预测远离或缺少井控制区域内地震反射信息 (如同相轴、地震相、各种属性参数等)的地质含义。

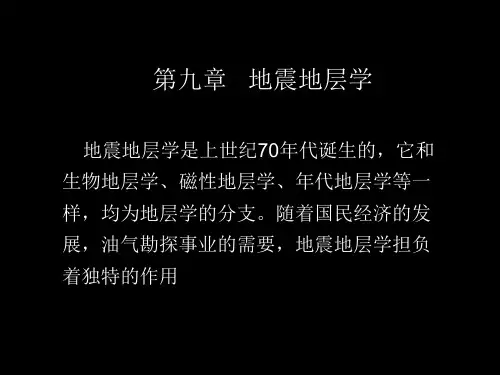

《地震地层学》考试重点一、名词解释1.地震地层学（Seismic Stratigraphy）地震地层学是利用地震资料结合钻井资料、测井资料、露头资料，研究地层的分布及沉积特征，分析盆地的演化史，恢复盆地的古沉积环境，评价石油地质条件的一门边缘学科。

2.沉积层序（sedimentary sequence）：沉积层序是一个相对整一的、成因上有联系的一套地层，其顶部和底部以不整合面或与之可以对比的整合面为界。

A depositional sequence is a relatively conformable succession of genetically related strata bounded at its top and base by unconformities or their correlative conformities.3.层序（Sequence)：是一套相对整一的、成因上联系的、顶底以不整合面或与之相对应的整合面为界的地层单元（Mitchum，1977)。

4.地震层序（Seismic sequence）：地震层序是沉积层序在地震剖面上的反映，由一套互相整合的、成因上有关联的地层所组成，这套地层的顶界和底界都是不整合面以及与之相连接的整合面。

5.地震分辨率（Seismic resolution）：指的是用地震资料能区分单独地质体的能力。

6.地震相（Seismic facies）：是一个在一定区域内可以确定的、由地震反射所组成的三维单元，其地震参数（例如反射结构、振幅、频率、连续性和层速度）不同于相邻地震相单元。

7.地震相分析（Seismic facies analysis）：是指对地震反射波参数的描述和地质解释（环境背景，岩相等）8.地震相单元Seismic Facies Unit是指由反射波组构成的可在图上表示的三维地震单元，且这些地震单元的参数不同于邻近单元的参数a mappable,three dimensional seismic unit composed of groups of reflections whoseparameters differ from those of adjacent facies units.9.准层序组（Parasequence Set）一系列成因相关的、并具特定叠加模式的准层序，大多数情况下，它以主要洪泛面和与之相对应的界面为界。

名词解释：1. 构造：利用由地震资料提供的反射波旅行时、速度等信息，查明地下地层的构造形态，埋藏深度、解除关系等。

2. 地震地层学：根地震政剖面特征、结构来划分沉积层序，分析沉积岩相和沉积环境，进一步预测沉积盆地的有利油气聚集带。

3. 地震岩性学：采用各种有效的地震技术，提取一系列地震属性参数，并综合利用地质、钻井、测井资料，研究特定地层的岩性、厚度分布、孔隙度、流体性质等。

4. 垂向分辨率：是指地震记录或者地震剖面上能分辨的最小地层厚度。

地震勘探上的垂向分辨率一般在1/4波长到1/8波长之间。

5. 横向分辨率：是指在地震记录或者水平叠加剖面上能够分辨相邻地质体的最小宽度。

通常由第一菲涅尔（Fresnel ）带的大小来确定，其半径R 为：6. 标准层：具有较强振幅、同相轴连续性较好、可在整个工区内追踪的目标反射层。

它往往是主要的地层或岩性的分界面，与生油层或储集层有一定的关系，或本身就是生、储油层。

7. 波组：是指三四个数目不等的同相轴组合在一起形成的反射波组合，或指比较靠近的若干界面所产生的反射波组合。

8. 波系：有两个或者两个以上波组所组成的反射波系列成为波系。

9. 标定：广泛意义来说，标定是指利用测井、钻井资料所揭示的地质含义（如岩性、层厚、含流体性质等）和地震属性参数（如振幅、波形、频谱、速度等）之间的对比关系，判别或预测远离或缺少井控制区域内地震反射信息（如同相轴、地震相、各种属性参数等）的地质含义。

10. 层位标定：把对比解释的反射波同相轴赋予具体而明确的地质意义，如沉积相、岩性、流体性质等，并把这些已知的地质含义向地震剖面或地震数据体延伸的过程。

11. 全三维解释：使用自动拾取，体元追踪、层面切片等分析和解释手段，并以垂直剖面和水平切片的解释为辅助方法，在与三维相干体等不连续性分析相结合，结果用三维可视化等的一整套解释流程，也有人称之为地震数据体的“真”三维解释。

12. 三维相干体技术：利用相邻道数据间的相思程度，实际上就是利用相邻道间不连续性来判断、分辨断层级油气藏的一种方法。

地震地质统层解释地震地质统层解释是一个涉及多个学科领域的复杂过程，包括地震学、地质学、地球物理学等。

以下是一些关于地震地质统层解释的基本概念和步骤：1. 地震层序分析：地震层序分析是地震地质统层解释的基础，主要通过地震剖面来确定地层的时间顺序。

在这个过程中，会识别出地层中的不整合面和整合面，这些面可以作为地层分界的参考。

2. 地层划分：基于地震层序分析的结果，地质学家将地层划分为若干个时间地层单位，这些单位被称为沉积层序。

每个沉积层序都是一个完整的、上下统一的地层单元，具有共同的沉积环境和沉积特征。

3. 地质解释：这一步骤涉及到对地层的深入分析，包括研究地层的厚度、形态、岩性等特征，以及这些特征如何反映古地理环境、构造活动和沉积过程。

此外，还会利用地球化学和地球物理测井资料来进一步理解地层的性质。

4. 地质模型建立：在收集和分析足够的地质信息后，地质学家会建立一个地质模型来描述地层的分布、结构和演化。

这个模型可以帮助预测未被直接观察到的地层特征，并为资源勘探和开发提供基础数据。

5. 动态模拟：为了更好地理解地层形成和演化的过程，地质学家会利用计算机模型进行动态模拟。

这些模型可以模拟地层的形成、演变和改造过程，从而提供对地层形成机制的深入理解。

6.地震地质统层解释的应用：地震地质统层解释在石油、天然气、煤炭等矿产资源的勘探和开发中发挥着重要作用。

通过对地震地质统层解释成果的运用，可以有效地指导钻井、完井、生产等环节，提高矿产资源的开发效率。

同时，地震地质统层解释还可以为地质灾害防治、城市规划等领域提供科学依据。

7.数据管理与共享：地震地质统层解释过程中会产生大量珍贵的地质数据和信息，这些数据的管理和共享对于提高地质研究水平和推动地震地质统层解释技术的发展具有重要意义。

建立健全地质数据管理和共享机制，有助于促进地质研究的协同创新和成果转化。

8.跨学科合作与技术创新：地震地质统层解释是一个高度综合的学科领域，涉及地球科学、物理学、数学、计算机科学等多个学科。

石油勘探中的地震数据处理与解释地震勘探是石油工业中一项重要的探测技术，通过地震数据的处理与解释，可以获取地下地层的信息，为石油勘探提供宝贵的参考。

本文将重点介绍地震数据的处理与解释方法，以及其在石油勘探中的应用。

一、地震数据的处理地震数据处理是指对地震数据进行预处理、振幅校正、时差校正、数据校正、数据质量评价等一系列处理过程。

首先，进行预处理，包括数据格式转换、数据去噪和数据剪辑等，以便后续的处理。

其次，进行振幅校正，即根据地震数据的能量变化情况进行振幅的补偿和调整，使地震波形更加准确地表达地下地层信息。

然后，进行时差校正，消除由于地震触发仪器布置不均匀引起的时间延迟，提高地震数据的精度。

最后，进行数据质量评价，通过观察地震数据的特征，判断数据的可信度和有效性，为后续的解释提供可靠的依据。

地震数据处理过程中，需要运用一系列的数学和物理方法，如傅里叶变换、滤波、叠前偏移等。

傅里叶变换可以将地震数据从时间域转换到频率域，更好地描述地下地层的频率特征。

滤波可以去除地震数据中的噪声，提高数据的质量。

叠前偏移是一种重要的地震数据处理方法，通过模拟地震波的传播路径和速度，重新构建地下地层的图像，为油气藏的识别和评价提供准确的依据。

二、地震数据解释地震数据解释是指根据经过处理的地震数据，通过分析和解读，将地震信号转化为地质信息，揭示地下地层特征和油气藏的分布。

地震数据解释是一项复杂而综合的工作，需要综合运用地震学、地质学和地球物理学等学科知识。

在地震数据解释中，常用的方法包括地震剖面解释和地震属性解释。

地震剖面解释是指根据地震剖面上的特征，如反射波形、反射振幅、反射持续时间等，对地下地层的分布和性质进行解释。

地震属性解释是指通过计算和分析地震数据的属性参数，如幅值、相位、频率等，推断地下地层的性质和边界。

这些方法可以帮助地球物理学家和地质学家了解地下地层的构造、岩性、孔隙度和岩性等，为石油勘探提供重要的信息。
