北汽绅宝导航(JM3481)培训资料——【HSAE导航产品资料】

北汽绅宝导航(JM3481)培训资料——【HSAE导航产品资料】

纯正多媒体导航系统
将对外电磁辐射控制在规定的范围内，确 保不对车内其它电气设备造成干扰。
副厂多媒体导航系统
一般没有控制对外电磁辐射，无法保证不对 车内其它电气设备造成干扰。
供电受到Vpp为2V 或4V的纹波干扰时，不 供电受到Vpp为2V 或4V的纹波干扰时，影响
影响主机正常工作。
主机正常工作。
供电受到7637、微中断、浪涌等脉冲干扰 供电受到7637、微中断、浪涌等脉冲干扰时，
时，不会导致坏机或死机；
会导致坏机或死机；
媒体播放在中断时能自动恢复并断点续播。 媒体播放在中断时不能自动恢复，不能实现
断点续播。
注入200mA的干扰电流不会造成主机工作 啸叫、屏闪。
注入200mA的干扰电流时常会造成主机工作 啸叫、屏闪。
供电受到瞬断、瞬低、启动干扰、异常电 供电受到瞬断、瞬低、启动干扰、异常电源
灵敏度高，定位速度快； 定位稳定，漂移几率少。
产品GPS灵敏度难以保证高品质, 定位 不稳定；
产品定位的漂移几率不确定。
实用灵敏度和停台灵敏度均达到日产 实用灵敏度和停台灵敏度很难达到日
标准要求，保证能收听的电台数多，杂 产标准要求，要么收听的电台少，要么
台少。
杂台多。
开机启动时间小于9s； DVD 读碟时间小于12s； 较好的用户体验。
基本功能介绍
收音机功能
精美的收音机显示界面—可预置30电台; 电台的选择直观方便。
基本功能介绍
DVD播放功能
高清真彩的DVD播放画面（支持DVD/VCD/CD/CD-R/CD-RW等） 无底噪和条纹的干扰.
基本功能介绍
导航功能
原厂风格正版导航软件，官网数据升级； 界面：人性化的定制； 具备丰富的POI信息； 多种查询方式：手写查询、首字母查询及历史记录等。

导航培训 PPT课件

导航培训 PPT课件

培训员：杭卫星
导航培训
车辆行驶方向的识别
• 这个传感器装在收音机-导航装置的壳体上 。
• 该传感器用于确定行驶方向左右改变情况。 • 当辆的行驶方向改变时，车辆会绕垂直轴
转动。转角传感器接受到这个转动并将这个 信息发送给导航控制单元。随后导航控制单 元计算出行驶方向改变的角度。 • 导航控制单元从倒车灯开关获得一个信号， 以此来判断车辆是在向前走还是向后走。 • 为了计算出转弯半径，还需要使用行驶过的 里程数。这个行驶过的里程数要借助于某个 ABS-转速传感器的转速脉冲来测量出来。
培训员：杭卫星
导航培训
车辆导航就是卫星导航和计算航迹导航共同作用的结果
中德诺浩汽车实训基地
Sino-German Know-How Automobile Training Base
培训员：杭卫星
导航培训
车辆导航的功能流程
• 驾驶员通过导航系统操作界面和功能按钮输入目的地 。
• 根据CD-ROM上的地图来确定输入的目的地位置。
测位精度
30～100m
15m
培训员：杭卫星
导航培训
卫星定位系统
- GPS卫星定位系统 - GPS目前总共由24颗卫星组成，这些卫星位于20 000公里的 高空，并均匀分布在六个轨道上，每12小时绕地球转一周。这种布置在理论上可以使 得地球上的每一点都至少与四个卫星进行无线联系。
中德诺浩汽车实训基地
• 到达目的地时，您会听见“您已经到达目的地”的提示音
。
中德诺浩汽车实训基地
Sino-German Know-How Automobile Training Base
培训员：杭卫星
导航培训
系统一览
中德诺浩汽车实训基地

车载导航产品培训教材

车载导航产品培训教材

方向盘控制介绍(1) 方向盘控制介绍
部分车采用CAN_BUS或LIN_BUS协议 如大众领驭、迈腾 别克君越 、英朗等 或 协议(如大众领驭 别克君越,、 部分车采用 协议 如大众领驭、迈腾,别克君越 英朗等) 来控制汽车电子控制系统；绝大部分车（如丰田车系等） 来控制汽车电子控制系统；绝大部分车（如丰田车系等）都通过改变线控 电阻（以此改变电流）来实现操作； 电阻（以此改变电流）来实现操作；
设计发放工程师 供应商开发工程师
（通用）术语词汇 通用）
符号 解释 符号 解释 符号 解释 符号 解释
SFMEA
功能描述及工作模式
电源开关钮 模式转换（CD→USB→AUX→RADIO） 波段转换钮（FM1→FM2→FM3→AM1→AM2） 音调效应/功能选择钮（EQ→BASS→TRE→BAL→FAD） 等响度 MP3/CD曲目浏览播放 重复播放 随机播放 搜索钮 复位钮 向下文件夹 向上文件夹 播放/暂停钮 静音钮 向上搜台/快进钮 向下搜台/快退钮 频率1—6存储钮 进出碟
试 验 内 容
6 交变湿热 车载音视频系统应按下图曲线要求进行5个周期循环，每个周期24小时，其中每个 周期中 16个小时通电（或不通电），8小时不通电，试验结束，样品从试验箱中 取出放置室温中2小时后，其外观、机械结构、功能，应分别符合评价要求的规定
T 60 45 25 -10 2 4 2 10 2 1 2 1 ℃ 通电工作 不通电
主机内部结构 主机内部结构 DVD 机芯组件
液 晶 显 示 器 组 件 DVD 板 风机
收音模块
AUDIO 板 导航板
数码卡接口
连 接 板
GPS插头
整 机 方 框 图
12
收音模块

DVD导航专题培训

DVD导航专题培训
3、我凭什么相信你所说的？
你有证据让我相信你所说的是真的吗？你能不能示范你的 产品，你能不能告诉我还有谁使用过你的产品，他们使用 的效果怎么样。
A 如何全面介绍产品
4、我购买有没有风险？
万一我购买了你的产品，没有你说的那么好，没有达到预期 的效果，你能不能承若100%退款呢？如果你相信你的产品， 并相信你的产品真的能给我带来价值，那么你应该给予我承 若，除非你在欺骗我。
c: 这种智能轨迹倒车系统采用最新技术平台技术，经过科学的计算，让您不再发 愁，实现精准倒车的梦想！现在大部份都是在40万以上的豪华车才会有这种配置， 现在您只需要2000元，就可以享受豪车的配置了。（轻松享受豪车高端配置)
d: 新司机上路或者女性司机方向感较差，有效解决他们的停车困难。
e: 使用广角倒车镜头，有效解决视角死角问题。(倒车没有视觉死角）
华阳： SIRF三代技术、ARM11处理器。 支持凯立德（3D）地图平台操 作。DVD按键采用10万次检验标准。
导航功能热点深入
如一键通服务、 (功能增多，相应服务 费用也会增加)
导航其它功能
CMMB、胎压检测、3G上网等都是需要 修费的。部分机型可能内置CMMB电视模 块。
导航升级
导航地图卡2G的收费400、4G的收费 300.（正版此盗版的区别）
B 产品功能话述
a: 随着私家车数量的增多，停车位越来越紧张，在您倒车时一不小心就刮了、碰 了旁边的车辆，新车刮花了就太可惜了，这种事故也会浪费您宝贵的时间。现在有 了这套智能轨迹倒车系统，您就可以安全、放心的倒车，让您成为一名倒车高手！ （安全，有效减免事故发生）
b: 有时候在晚上或者下雨天，旁边又没有保安指挥您倒车的时候，是不是觉得特 别烦恼。现在有了这套智能轨迹倒车系统以后，您就真的不再需要保安的指挥就可 以轻松倒车了。(恶劣天气轻松倒车）

汽车GPS导航电子培训教材-推荐下载

汽车GPS导航电子培训教材-推荐下载

对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电通，力1根保过据护管生高线产中0不工资仅艺料可高试以中卷解资配决料置吊试技顶卷术层要是配求指置，机不对组规电在范气进高设行中备继资进电料行保试空护卷载高问与中题带资2负料2，荷试而下卷且高总可中体保资配障料置各试时类卷，管调需路控要习试在题验最到；大位对限。设度在备内管进来路行确敷调保设整机过使组程其高1在中正资，常料要工试加况卷强下安看与全22过，22度并22工且22作尽22下可护都能1关可地于以缩管正小路常故高工障中作高资；中料对资试于料卷继试连电卷接保破管护坏口进范处行围理整，高核或中对者资定对料值某试，些卷审异弯核常扁与高度校中固对资定图料盒纸试位，卷置编工.写况保复进护杂行层设自防备动腐与处跨装理接置，地高尤线中其弯资要曲料避半试免径卷错标调误高试高等方中，案资要，料求编试技5写、卷术重电保交要气护底设设装。备备置管4高调、动线中试电作敷资高气，设料中课并技3试资件且、术卷料中拒管试试调绝路包验卷试动敷含方技作设线案术，技槽以来术、及避管系免架统不等启必多动要项方高方案中式；资，对料为整试解套卷决启突高动然中过停语程机文中。电高因气中此课资，件料电中试力管卷高壁电中薄气资、设料接备试口进卷不行保严调护等试装问工置题作调，并试合且技理进术利行，用过要管关求线运电敷行力设高保技中护术资装。料置线试做缆卷到敷技准设术确原指灵则导活：。。在对对分于于线调差盒试动处过保，程护当中装不高置同中高电资中压料资回试料路卷试交技卷叉术调时问试，题技应，术采作是用为指金调发属试电隔人机板员一进，变行需压隔要器开在组处事在理前发；掌生同握内一图部线纸故槽资障内料时，、，强设需电备要回制进路造行须厂外同家部时出电切具源断高高习中中题资资电料料源试试，卷卷线试切缆验除敷报从设告而完与采毕相用，关高要技中进术资行资料检料试查，卷和并主检且要测了保处解护理现装。场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

了解汽车导航软件教案

了解汽车导航软件教案

了解汽车导航软件教案教案标题：了解汽车导航软件教案目标：1. 了解汽车导航软件的基本概念和功能。

2. 掌握使用汽车导航软件的方法和技巧。

3. 培养学生对汽车导航软件的正确使用意识和安全意识。

教案步骤：引入活动：1. 引入汽车导航软件的概念，让学生了解汽车导航软件的作用和意义。

知识讲解：2. 介绍常见的汽车导航软件，如Google Maps、百度地图等，讲解它们的基本功能和特点。

3. 解释汽车导航软件的工作原理，包括定位技术和地图数据的获取方式。

4. 说明汽车导航软件的使用方法，如搜索目的地、规划路线、实时导航等。

实践操作：5. 分组或个人实践操作，让学生亲自使用汽车导航软件进行导航。

6. 引导学生尝试搜索附近的兴趣点、规划不同的路线等功能。

讨论与总结：7. 引导学生讨论汽车导航软件的优缺点，如准确性、实时性、数据更新等方面。

8. 强调正确使用汽车导航软件的重要性，包括遵守交通规则、不盲目依赖导航等。

9. 总结本节课的学习内容和要点。

拓展活动：10. 鼓励学生在日常生活中使用汽车导航软件，并记录使用体验和感受。

11. 组织学生分享自己使用汽车导航软件的经验和技巧。

评估方式：12. 设计小组或个人作业，要求学生使用汽车导航软件规划一条特定路线，并解释选择该路线的原因。

13. 观察学生在实践操作中的表现，评估其对汽车导航软件的掌握程度。

教学资源：1. 计算机或移动设备2. 汽车导航软件（如Google Maps、百度地图等）3. 课件或投影仪教案扩展：1. 可以邀请相关专业人士或汽车导航软件开发者来校园进行讲座或演示，增加学生对汽车导航软件的了解。

2. 可以组织学生进行实地考察，参观汽车导航软件公司或相关科技企业，了解其研发和应用情况。

教案注意事项：1. 需要确保学生在实践操作中的安全，避免分散注意力导致交通事故发生。

2. 在讲解汽车导航软件的功能和使用方法时，要结合实际案例和示范操作，让学生更好地理解和掌握。

TomTom导航仪产品使用培训共37页


智能软件支持
TomTom HOME PC管理软件让你轻松自动更新最新的软 件及服务，并可以备份与还原导航仪的数据， 让你简单下载并设置开机画面，查看全球地图数据，方便 管理语音、兴趣点和其它数据。
智能全球导航
全球地图数据支持：我们向你提供超过30个国家的地图， 届时你可选购北美、欧洲、澳洲、南非、香港、新加坡等地 区地图，让你在不需要更换机器的情况下，一机到底畅行无 国界。 多国语言界面及语音支持：TomTom可以模拟80种各国真 人发音(普通话、上海话、广东话、闽南话、客语、英语…)， 支持36种语言。
蓝色直行箭头表示兴趣点在前方路径上，顺路直行即可到达，不需绕绕路。 绿色绕行箭头表示兴趣点在前方路径附近，转弯达到，但绕路很少。 黄色绕行箭头表示兴趣点在前方离路径稍远，转弯到达，绕路稍远。 没有箭头，表示不在路径方向上，一般不选择
导航功能--查找目的地
兴趣点查找种类 更多兴趣点种类
搜索兴趣点 兴趣点列表
—双手击鼓传递讯息，而这就 如同汽车导航引导驾驶以最短 的时间与路径，正确、安全顺 利地抵达目的地的道理一样！
3
获得国际产品设计奖及全球无数荣誉奖项
TomTom GO 与苹果iPhone /任天堂Wii等名列CNET评出近十年内最具创新性的20个消费电子产品
2009年iF 产品设计大奖
2009年CES创新大奖
智能紧急救援
自动搜寻最近的修理厂、医院或其它救助单位,可导航去,也可电话求助
智能个性设置
想定制属于你的TomTom吗？习惯使用左手，或者希望可以快速拨 打电话号码吗？希望菜单可以更简单一些吗？想一个步骤就可以对话 导航吗？你可以随意DIY自己的TomTom。 详细菜单及简要菜单切换，导航信息栏设置，路径规划方式设定， 完全设定属于你自己的TomTom。 你可以通过TomTom HOME下载设定你所钟爱的地图配色及专属导 航小车，简单明了还是绚丽丰富多彩，一切皆由你来决定。

车载导航影音系统认证技术培训资料

单元划分
三、申请自愿认证注意要点（续）
系统认证标准解析（EMC部分）
一、认证依据
产品类别：001045
产品名称：车载导航影音系统 ▪ Car Navigation and Media
认证规则：CQC16-473121-2015 车载导 航影音系统认证规则
二、依据标准测试内容（EMC部分)
依据标准：CQC 1603-2015 车载导航影 音系统认证技术规范
辐射发射限值表（QP & P)
二、依据标准测试内容（EMC部分)
4.7.5 传导骚扰 GB/T18655-2010
频率范围：0.15MHz-108MHz 限值要求：等级2（标准中最严酷为等级5） 试验场地：屏蔽室 试验仪器：直流人工电源网络、射频接收机
二、依据标准测试内容（EMC部分)
三、申请自愿认证注意要点
二、依据标准测试内容（EMC部分)
4.7.1传导抗扰度（GB/T2263-2008 6.3)
二、依据标准测试内容（EMC部分)
二、依据标准测试内容（EMC部分)
4.7.2 静电放电抗扰度 GB/T19951-2005
二、依据标准测试内容（EMC部分)
4.7.3 辐射抗扰度 GB/T 22630-2008
EMC
GB/T 22630-2008《车载音视频设备电磁兼容性要求 和测量方法》
GB/T 18655-2010 《车辆、船和内燃机 无线电骚扰 特性 用于保护车载接收机的限值和测量方法》
GB/T 17619-1998 《机动车电子电器组件的电磁辐射 抗扰性限值和测量方法》
GB/T 19951-2005 《道路车辆 静电放电产生的电骚 扰试验方法》
二、依据标准测试内容（EMC部分)

北汽绅宝导航(JM3481)培训资料——【HSAE导航产品资料】


查到：
1、采用正版地图-易图通， /12/0714/12/86CFS
引擎采用原厂供应商-东软。 600000915BF.html。
厂家严格按照TS16949开发 /qcyp/xwzx/0
流程及车规标准进行开发， 708/461799.html
纯正多媒体导航系统
将对外电磁辐射控制在规定的范围内，确 保不对车内其它电气设备造成干扰。
副厂多媒体导航系统
一般没有控制对外电磁辐射，无法保证不对 车内其它电气设备造成干扰。
供电受到Vpp为2V 或4V的纹波干扰时，不 供电受到Vpp为2V 或4V的纹波干扰时，影响
影响主机正常工作。
主机正常工作。
供电受到7637、微中断、浪涌等脉冲干扰 供电受到7637、微中断、浪涌等脉冲干扰时，
灵敏度高，定位速度快； 定位稳定，漂移几率少。
产品GPS灵敏度难以保证高品质, 定位 不稳定；
产品定位的漂移几率不确定。
实用灵敏度和停台灵敏度均达到日产 实用灵敏度和停台灵敏度很难达到日
标准要求，保证能收听的电台数多，杂 产标准要求，要么收听的电台少，要么
台少。
杂台多。
开机启动时间小于9s； DVD 读碟时间小于12s； 较好的用户体验。

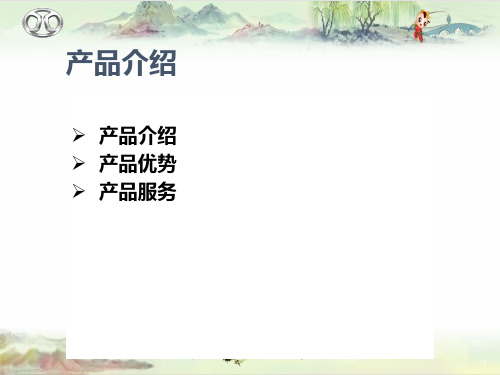

产品介绍
➢ 产品介绍 ➢ 产品优势 ➢ 产品服务
产品主要功能
基本功能：
智能导航
收音机
DDVVDD播播放放 USB媒体播放 蓝牙电话
蓝牙音乐
支持功能：
8“触摸屏
手写输入
4*40功放
倒车后视
AUX
AV IN
AV OUT
方向盘控制
产品性能参数
GPS芯片 内存插槽 内存 操作系统 导航地图 屏幕 分辨率

多媒体导航HSJN9518培训资料

及背景
航盛电子股份有限公司
有两种不同风格的主界面，客人可以根据 自已的喜好变更主界面和界面背景图片
航盛电子股份有限公司
市场背景及推荐理由 汽车销量猛势
汽车导航的必要
航盛电子股份有限公司
市场背景及推荐理由
汽车销量猛势
3、4级城市汽车普及速度 加快，新潮的汽车电子产 品也将逐步普及。
导航即将成为汽车的一个 汽车导航的必要 基本装备！
故障诊断与排除说明
NO. 故障部位
故障现象
1 ACC ON时,不开机
2 ACC OFF时,无法关闭 一 整体部分
3 音量小
4 车辆的方向盘控制不起作用
1 无法自动切换日夜模式 二 画面部分
2 觸摸屏失靈/反映慢 三 收音机部分 1 无法调台
NO. 故障部位
故障现象
四
蓝牙部分
1 蓝牙无法开启或关闭
1 无GPS信号或信号弱
YES
的线束连接是否正常？
按一下电源键开机 检修车辆电源 正常工作
检查B＋是否电压过低？ NO
主机故障
航盛电子股份有限公司
一、整体部分
2、ACC OFF 时，电源无法关闭
NO 等待3S左右，是否自动关闭？
NO 测量ACC信号线上直流电平是否降至
3.5V以下？
YES YES
程序异常，出现概率极小，恢复 后正常使用。
256MB COM2 9600
USB 2.0 地图卡 4GB
128M 导航WinCE 6.0 87.5-108Mhz 3 x 6 18组记忆 522-1620Khz 2 x 6 12组记忆
10.8 -15.6V -40~85度 -30~ 70度 NTSC/PAL 1Vp-p 75欧姆 1Vp-p 75欧姆
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

主机内部结构 主机内部结构 DVD 机芯组件
液 晶 显 示 器 组 件 DVD 板 风机
收音模块
AUDIO 板 导航板
数码卡接口
连 接 板
GPS插头
整 机 方 框 图
12
收音模块
到整机
电源适配器 24伏转12伏
到24
电源
播放器
主机 控制 单元
播放器
输入
电子音调
音调 处理
屏驱动
屏驱动
功放 电路
按键键盘
方向盘控制介绍(1) 方向盘控制介绍
部分车采用CAN_BUS或LIN_BUS协议 如大众领驭、迈腾 别克君越 、英朗等 或 协议(如大众领驭 别克君越,、 部分车采用 协议 如大众领驭、迈腾,别克君越 英朗等) 来控制汽车电子控制系统；绝大部分车（如丰田车系等） 来控制汽车电子控制系统；绝大部分车（如丰田车系等）都通过改变线控 电阻（以此改变电流）来实现操作； 电阻（以此改变电流）来实现操作；
-40℃
4h
1个循环环
试 验 内 容
9 电源电压适应范围 额定电压为12V的产品，在直流电压10V～16V范围内，产品应能正常工作。 10 耐电源极性反接性能 额定电压为12V的产品，应能承受直流14V±0.1V电压1min电源极性反接试验而 不损坏。试验后产品功能应符合评价要求规定。 11 静态消耗电流（暗电流） 静态消耗电流（暗电流） 整机静态消耗电流（暗电流）<10mA。 12 抗振动性能 车载音视频系统在表1规定的振动条件下，应能正常工作，声音输出应无失真， 表 断音或跳音等不良现象，显示输出应无图象或字符晃动、变形等不良现象。
FM/AM收音部份主要功能 收音部份 收音部
电子调谐：AM/FM两波段收音，30个电台存储 调频频率范围 调幅频率范围 手动电台搜索 自动电能搜索 频率自动储存
87.5~108.0MHz 522~1602KHz YES YES YES
CD/USB播放部份主要功能 播放部份主要功能 播放部份
曲目记忆 上/下寻迹 快进/快退 循环播放 随机播放 暂停/播放 MP3/CD曲目浏览播放 播放时间显示 能播放MP3、WMA、ACC的所有格式 YES YES YES YES YES YES YES YES YES
功能描述及工作模式
电源开关钮 模式转换（CD→USB→AUX→RADIO） 波段转换钮（FM1→FM2→FM3→AM1→AM2） 音调效应/功能选择钮（EQ→BASS→TRE→BAL→FAD） 等响度 MP3/CD曲目浏览播放 重复播放 随机播放 搜索钮 复位钮 向下文件夹 向上文件夹 播放/暂停钮 静音钮 向上搜台/快进钮 向下搜台/快退钮 频率1—6存储钮 进出碟
符号 解释 通用汽车公司 GM通用程序 汽车工业行业集团 供应商质量工程师
先期供应商质量工程师
符号
解释 产品质量先期策划 工装样品（首件） 生产件批准程序 批量试生产 功能评估 正式生产 批量认可 过程审核
GM GP AIAG SQE ASQE DRE SDE
APQP OTS PPAP PVS FE1 FE 1 ， 2 ， 3 SOP PPF S-PSO
设计发放工程师 供应商开发工程师
（通用）术语词汇 通用）
符号 解释 符号 解释 符号 解释 符号 解释
SFMEA
丰田车的线 控线的电阻 及电路形式
方向盘控制介绍(2) 方向盘控制介绍
导航软件介绍
制定形成导航地 图专用的数据格 式标准 地图显示软件
高速压缩路径算法
导航软件
人机交互界面
生产现场 控制
员 测 试 工 装 点 检 表 涂 油 点 检 表 辅 具 点 检 表 静 电 环 点 检 表 扭 力 矩 点 检 表 起 温 湿 度 点 检 表 子 头 型 号 点 检 表 元 件 盒 点 检 表 控 制 图 表 工 能 力 表 顶 岗 计 划 表 ) ( 首 末 件 检 查 表
单锭播放器
双锭播放器
双锭播放器外部尺寸 双锭播放器外部尺寸 外部
俯视示意图
179
侧面示意图
109.5
159
操作面板
操作面板按键说明
按键名称
PWR MODE BAND EQ LOUD INT RPT RND APS RES DIR+ DIR►║ MUTE SEEK < SEEK > 1－6 OPEN
通电工作 温度（℃） +65 不通电
-40 2h 1h 2h 1h 1h 2h 时间（h）
图 4.7.3 热循环试验曲线
试 验 内 容
8 热冲击 车载音视频系统应能承受下图规定的温度变化试验，共5个周期。试验恢复后， 其外观、机械结构，功能应符合评价要求的规定。
温度 2min~3min
4h
85℃
TN 时间
t (h)
1 cycle 24h RH 95 90 65 0
(%)
t (h)
V t (h)
温度、 图4.7.1 温度、湿度交变曲线
试 验 内 容
7 热循环 车载音视频系统应能承受下图规定的热循环试验，共5个周期，在规定工作 条 件下应能正常工作。试验恢复后，其外观、机械结构、功能应分别符合评价要求 的规定。
小知识：为减少成本和简化线路，各汽车制造商纷纷采用各种总线控制技术，最早可追溯到
70年代。其中被广泛应用的是BUSCH 公司提出的CAN系统。LIN 是Class A 类的协议，CAN 2.0是 Class C 类的协议； 汽车动力控制系统一般采用CAN 总线，如，防抱死刹车，引擎控制等，其他一些简单的车身控制 则采用了LIN总线，如车门，车灯等协议
频率范围 Hz 10~100 加速度 G 1.2 扫描速率 oct/min 1 扫描方式 对数 振动方向 上下
13 机械碰撞 车载音视频系统在经受了脉冲峰值加速度为30g，持续时间为6ms，每个轴向上为 连续3次的半正弦碰撞试验后，其外观、机械结构和功能应符合评价要求规定。
通用） （ 通用 ） 术语词汇
音频处理部份主要功能 音频处理部份主要功能 份主要
最大输出功率 EQ放音模式 音频等响处理 静音 四路音频功率控制 YES YES YES YES
干扰特性及环境适应性要求 干扰特性及环境适应性要求 环境适应性
1）电源抗扰性:辐射干扰满足ISO11452-2规定,大电流注入满足ISO11452-4规 电源抗扰性:辐射干扰满足ISO11452- 规定,大电流注入满足ISO11452ISO11452 ISO11452 定; 电磁骚扰满足GB18655规定; GB18655规定 2）电磁骚扰满足GB18655规定; 抗电瞬变传导满足ISO7637 2/3规定 ISO7637规定; 3）抗电瞬变传导满足ISO7637-2/3规定; 4）环境及可靠性满足ISO16750-F-G-B-B-Z的规定; 环境及可靠性满足ISO16750的规定; ISO16750 产品标识满足DFLSG 1030规定 DFLSG规定; 5）产品标识满足DFLSG-1030规定; EMC按指令 按指令2004/104/EC(2006/28/EC); 6）EMC按指令2004/104/EC(2006/28/EC); 环保按指令2002/95/EC; 7）环保按指令2002/95/EC; 出口产品实行E mark认证 8）出口产品实行E-mark认证 9）静电满足ISO10605规定; 静电满足ISO10605规定; ISO10605规定 10）干扰特性符合GB13837 1997《 GB1383710）干扰特性符合GB13837-1997《声音和广播接收有关设备无线电干扰特性限 值和测量方法》 有关规定。 值和测量方法》 有关规定。 11）环境适应性（高温、低温、湿热、振动、碰撞等）符合SJ10325 1992《 SJ1032511）环境适应性（高温、低温、湿热、振动、碰撞等）符合SJ10325-1992《汽 车收放机环境试验要求和试验方法》有关规定。 车收放机环境试验要求和试验方法》有关规定。 12）可靠性指标（MTBF）≥5000小时。 12）可靠性指标（MTBF） 5000小时。 小时
控制计划 (CP)
作业指导书
试验大纲
评价要求
1外观：产品外观应整洁，表面不应有凹痕、划伤、裂缝、变形、毛刺、霉斑等 外观：产品外观应整洁，表面不应有凹痕、划伤、裂缝、变形、毛刺、 缺陷；表面涂层不应起泡、龟裂、脱落；金属件不应有锈蚀及其他机械损伤； 缺陷；表面涂层不应起泡、龟裂、脱落；金属件不应有锈蚀及其他机械损伤； 灌注物不得外溢。 灌注物不得外溢。 功能： 2 功能：见功能测试指导书
试 验 内 容
1 高温贮存试验 无包装样品，不通电，在温度为（85±2）℃条件下放置24h，降温至正常试验 大气条件范围的某一数值，恢复2h后，进行外观、机械结构和全功能检查。 2 低温负荷 车载音视频系统在温度-20℃条件下，应能持续工作24h。 3 高温负荷试验 无包装样品按GB/T 9384—1997的要求，在（70±2）℃条件下接通电源持续 工作24h。 4 低温负荷 车载音视频系统在温度-20℃条件下，应能持续工作24h。 5 低温贮存 车载音视频系统在温度-40℃条件下搁置24h, 恢复后，其外观、机械结构、功能 应分别符合评价要求规定。
显示器
播放器的基本接线图
主机输入/输出线标识含义 主机输入/输出线标识含义
B+ 常火线: 汽车电瓶输出的12V/24V电源 ACC: 打开了ACC,会给主机ACC线12V/24V电压,主机启动，自检，进入工 作状态 A.CONT 天线控制线: 主机切到收音状态后,A.CONT线会输出12V/24V电 压,使车上自动天线工作; P.CONT 功放控制线: 主机切到外接功放, P.CONT线会输出12V/24V电压, 使外接功放开始工作 倒车控制线: 汽车倒车时,会给主机倒车线12V/24V电压,此时主机显示 屏会自动显示倒车图像,此前正播放的音频信号静音 ILL 小灯线: 导航工作在夜间模式或使用人打开了小灯开关,会给主机 ILL线12V/24V电压,此时主机的键灯会自动打开 KEY 线控线: 通过驾驶盘上控制开关控制主机(主要有 VOL,MUTE,MODE,POWER功能)
