光缆型号识别详解,光缆类型和等级光纤系列-Fiber Series 2010-03-06 17:20:23 阅读127 评论0 字号：大中小订阅型式由5个部分构成，各部分均用代号表示，如下图所示。

其中结构特征指缆芯结构和光缆派生结构特征。

ⅠⅡⅢⅣⅤ1、分类的代号GY——通信用室（野）外光缆2、加强构件的代号加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。

如同时有金属和非金属的加强构件，只表示为金属构件结构特征。

（无符号）——金属加强构件F——非金属加强构件3、光缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。

当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。

D——光纤带结构S——光纤松套被覆结构J——光纤紧套被覆结构（无符号）——层绞结构X——缆中心管（被覆）结构T——填充式结构C——自承式结构E——椭圆形状Z——阻燃结构4、护套的代号Y——聚乙烯护套V——聚氯乙烯护套A——铝—聚乙烯粘结护套（简称A护套）S——钢—聚乙烯粘结护套（简称S护套）W——夹带钢丝的钢—聚乙烯粘结护套（简称W护套）5、外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，见表1；第二组表示外被层或外套，它应是一位数字。

光纤的规格的构成光纤的规格是由光纤数和光纤类别组成。

光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示。

光纤类别的代号光纤类别应采用光纤产品的分类代号表示，即用大写A表示多模光纤，大写B表示单模光纤再以数字和小写字母表示不同种类光纤。

A多模光纤，见表3。

表1 铠装层表2 外被层或外套表3 多模光纤通信常用光缆种类通信常用光缆种类主要有五种:1、G.652光纤目前广泛应用的常规单模光纤，称为1310nm波长性能最佳的单模光纤，又称为色散未移位单模光纤。

这种光纤均可适用于1310nm和1550nm窗口工作。

在1310nm波长工作时，理论色散为零；在1550nm波长工作时，传输损耗最低，但色散系数较大。

2、G.653光纤这种光纤是指1550nm波长性能最佳的单模光纤，又称为色散移位光纤。

3、G.654光纤这种光纤称为截止波长移位的单模光纤，它的设计重点是如何降低1550nm波长处的衰减，其零色散点仍位于1310nm波长处，而在1550nm波长的色散值仍然较高。

它主要应用于需要很长再生段距离的海底光纤通信。

4、G.655光纤这种光纤称为非零色散移位单模光纤，其零色散点不在1550，而是移至1510-1520附近，从而使1550处具有一定的色散值。

这种光纤主要应用于1550工作波长区，它的色散系数不大，适用于开波分复用系统。

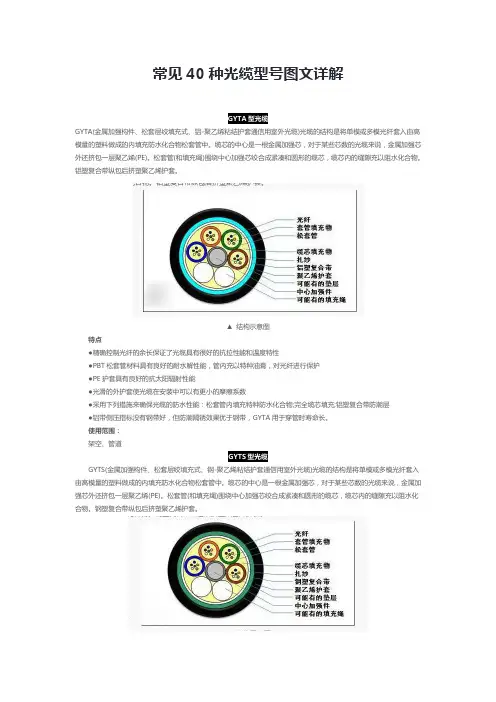

各类光缆技术简介将已着色光纤与油膏同时加入到高模量塑料制成的松套管中，光纤在套管内可以移动。

不同的松套管沿中心加强芯绞合制成缆芯。

缆芯外加防护材料制成松套层绞式光缆。

松套层绞式光缆的主要特点有：松套管材料本身具有耐水解特性和较高的强度，管内充以特种油膏，对光纤进行关键性保护。

加强芯处于缆芯中央位置，松套管以适当绞合节距围绕加强芯层绞，通过控制光纤余长和调整绞合节距，可使光缆具有很好的抗拉性能和温度特性。

松套管和加强芯间用缆膏填充绞合在一起，保证了松套管和加强芯间的防水性能。

光缆的径向和纵向防水由多种措施保证。

根据不同的要求，有多种抗侧压措施。

骨架式光纤带光缆技术将已制好的光纤带，叠放在螺旋骨架槽中制成缆芯。

缆芯外加防护材料制成骨架式光纤带光缆。

骨架式光纤带光缆的主要特点有：光纤组装密度高，光缆直径相对小。

骨架采用高密度聚乙烯材料，抗侧压性能好，对光纤带有很好的保护，同时可防止开剥光缆时损伤光纤。

骨架槽沿光缆成螺旋式旋转，以保证放置于槽内的光纤带有足够的余长，保证了光缆的抗拉、弯曲和温度特性。

光缆用遇水膨胀的阻水带而非油膏填充，既保证了光缆的阻水性能，又极大地提高了接续效率，便于施工和维护。

螺旋中心管式光缆技术将光纤套入由高模量的塑料做成的螺旋空间松套管中，套管内填充防水化合物，套管外施加一层阻水材料和铠装材料，两侧放置两根平行钢丝并挤制聚乙烯护套成缆。

螺旋中心管式光缆的主要特点有：特有的螺旋槽松套管设计有利于精确控制光纤的余长，保证了光缆具有很好的机械性能和温度特性。

松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏，对光纤进行了关键性保护。

两根平行钢丝保证光缆的抗拉强度。

直径小、重量轻、容易敷设。

紧套光缆技术用外径为250μm的紫外光固化一次涂覆光纤直接紧套一层材料制成900μm紧套光纤。

以紧套光纤为单元，在单根或多根紧套光纤四周布放适当的抗张力材料，挤制一层阻燃护套料，制成单芯或多芯紧套光缆。

紧套光缆的主要特点有：采用专用装置调节紧套松紧程度，获得最佳光纤剥离性和光学性能。

抗张力材料采用高模量的芳纶丝，精确控制芳纶丝的放线张力，使光缆具有优良的抗拉机械性能。

外护套采用阻燃材料，可以满足不同等级的防火要求。

光纤类型和等级最新发展的行业标准现在把局域网使用的多模光纤分为类型和等级。

类型和等级是两个不同的概念。

我们将先考察光纤类型：OM1、OM2 和OM3。

OM1--这是规范长期以来规定的光纤，这些年来，我们一直使用这类光纤。

OM1 光纤可以是62.5 微米或50 微米光纤。

其典型的装满发射带宽(LED)如表1 所示。

它主要用于支持传统应用和短距离千兆位网络。

OM2--这是62.5 微米或50 微米光纤，其支持的装满发射带宽均为500 MHz/Km。

其应用包括支持传统应用及最远500 米的千兆位网络。

OM3--从本质上看，这是新型的激光优化的光纤，其折射系数廓线是为850nm 波长时的激光插入而优化的。

它可以用来支持传统网络，但其面向10G Base-SR/SW。

上面的简介和下表是标准中规定的多模光纤类型概况。

各光纤制造商面向市场，推出了各种增强功能的光纤，其性能满足、并超过了这些指标和特点。

单模光纤也获得了一个新单模光纤也获得了一个新的名字- 0S1。

在传统的多模光纤一直占统治地位的局域网中，单模光纤可能会开始发挥更大的作用。

光纤等级光纤等级与某条光纤通道在最大距离上支持特定应用的能力有关。

从这个层次上定义的光纤等级有助于为支持的应用和要求的距离指定正确的光纤类型。

. OF-300 级。

光纤通道通过某类光纤、在至少300 米距离内支持特定应用。

. OF-500 级。

光纤通道通过某类光纤、在至少500 米距离内支持特定应用。

. OF-2000 级。

光纤通道通过某类光纤、在至少2000 米距离内支持特定应用。

例如，在考虑安装或指定哪种光纤类型时，您必需考察预计支持的应用和要求的距离。

安装的OM1 光纤可以视为OF-2000 级通道，将使用1300 LED 光源在2000 米距离上支持FDDI 和100BaseFX 等应用。

但是，在要求使用VCSEL 850nm 激光器支持1000BaseSX 时，这类光纤的性能仅相当于OF-300 级光纤。

在光电线缆新产品开发方面，有如下几种：（1）新潮型建筑电缆开发；（2）新型高档机车车辆线开发；（3）高温自控型电缆开发与批量生产；（4）各类汽车用小截面、低压电线铜包钢线开发；（5）乙丙橡胶取代通用橡胶电缆的开发，并批量生产；（6）220KV成套交联电缆附件的开发研究；（7）550KV交联电缆及附件开发研究；（8）中压防水电缆的开发，解决东南沿海城市电缆故障率高的问题；（9）大截面中压电缆的开发与应用；（10）城域网/用户网的新型光纤（如适用于城域网的新型低水峰光纤，适用于用户网新型多模/单模复合光纤等）；（11）细缆径、大容量光缆，随着线路从架空转入地下，解决地下管道紧张的问题；（12）FTTH专用光缆；（13）室内布线光缆；（14）气送光缆及气送光缆元件；（15）光纤预制棒制造技术研究，解决光纤产业的瓶颈问题以及获得自主知识产权；（16）高缩径比的光纤拉制技术；（17）适应于接入网发展的光纤光缆技术，如微缆技术、耐弯曲光缆；（18）光子晶体光纤（PCF）微结构光纤革新型光纤。

各种光纤特性的比较光纤通信系统的传输容量和距离受光纤的损耗、光纤的色散特性和其非线性等因素的影响。

目前，无中继放大器的光信号传输距离可以达到120km，另外，因为出现了以掺铒光纤放大器为代表的光放大器，所以光纤的损耗特性已经不再是限制传输距离的主要因素。

目前，限制光纤传输距离和传输容量的主要因素是光纤的色散特性和非线性特性。

（1）G.652光纤根据理论计算，在普通的单模G.652光纤中，对于以1550nm波长来传输光信号的光纤系统来说，当光纤传输系统传输2.5Gbit/s的光信号时，光纤的色散受限传输距离为960km；当光纤传输系统传输10Gbit/s的光信号时，光纤的色散受限传输距离为60km；当光纤传输系统传输40Gbit/s的光信号时，光纤的色散受限传输距离大约为4km。

在本地网中采用2.5Gbit/s的速率对传输网进行组网时，因G.652光纤色散受限传输距离为960km，并且北京市区的地理范围有限，WDM环将主要集中在市区，所以在北京本地网中，2.5Gbit/s系统可以组成点到点的WDM系统、WDM环网和全光交叉连接网，而不会受G.652光纤色散特性的影响。

当采用10Gbit/s的速率对传输网进行组网时，因其色散受限传输距离为60km，所以在北京本地网（包括郊区）中，完全可以用点到点的WDM系统组成10Gbit/s光传输系统，另外还可以在北京本地网内组成短距离的WDM环网网络结构。

对于全光交叉连接网络，因为一个波长信道将跨越多个环网，当采用G.652光纤进行组网时，就必须进行色散补偿，而这个光纤色散补偿的结构和设计将非常复杂。

所以北京本地网中，不适合采用G.652光纤组成10Gbit/s全光传输网络。

当传输速率达到40Gbit/s，G.652光纤色散受限传输距离为4km，仅能够用于短距离高速传输。

（2）G.655光纤对非零色散位移G.655光纤来说，在1550nm波长区的典型色散值为G.652光纤的1/4～1/6，因此色散受限距离也大致为G.652光纤的4～6倍。

另外，由于G.655光纤采用了新的光纤拉制工艺，具有较小的偏振模色散，单根光纤的偏振模色散一般不超过0.05ps/km1/2。

即便按0.1ps/km1/2考虑，这也可以实现至少400km长的40Gbit/s信号的传输。

就1550nm波长来说，当传输10Gbit/s 的光信号时，G.655光纤的色散受限距离大致为300~400km，因此，可以用G.655光纤在北京本地网中组成10Gbit/s的WDM 环网，并且可以在大部分的地理范围内组成10Gbit/s的全光交叉连接WDM网络。
