光缆型号的命名方法(YD/T908-2000)1、光缆型式由五部分组成Ⅰ、Ⅱ、Ⅲ、Ⅳ、ⅤI、表示光缆类别GY——通信用室外光缆GJ——室内光缆MG——煤矿用光缆Ⅱ、加强构件类型（无型号）——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构（无符号）——松套层绞式结构X——中心管式结构G——骨架式结构T——填充式Z——阻燃结构C8——8字型自承式结构Ⅳ、护层Y——聚乙烯护层W——夹带钢丝钢—聚乙烯粘结护层S——钢—聚乙烯粘结护层A——铝—聚乙烯粘结护层V——聚氯乙烯护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格。
例：4根G.652单模光纤的光缆规格表示为4B1.1或4B1，若同一根光缆中含有不同种类的光纤，则在规格中间用‘+’号相连。
若含有4根多模50/125的光纤，则表示为4A1a或4A1。
光缆型号组成代号含义1、分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆2、加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件3、S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式4、护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅5、外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套 1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管6、光纤芯数直接由阿拉伯数字写出光纤类别A 多模光纤B 单模光纤例GYTA-8B1.3通信用室外光缆（GY）填充式结构（T）铝-聚乙烯粘结护套（A）8芯（8）常规单模光纤G.652C（B1.3）。
国标线缆的命名和编号方法1 电缆型号的组成：分类代号绝缘护套派生--特性阻抗--芯线绝缘外径--结构序号例如：S F T --50--3S：分类代号 F：绝缘 T：护套50：特性阻抗 3：芯线绝缘外径2 字母代号及其意义：电线ZBN-BV表示什么意思？ZBN表示电缆有除耐火功能外还具有阻燃特性BV聚氯乙烯绝缘电缆WD：无卤低烟，指绝缘、保护层材料在火焰中燃烧产生的有毒烟雾在要求的数值以下，用于较大公共场合（如大型商场）配电；BYJ 是交联聚乙烯绝缘的电线WDZDN----无卤、低烟、阻燃（D级？）、耐火，电力电缆WDZB-YJV-3*70 E35---无卤低烟B级阻燃（电力电缆），3*70 1*35 通常，E35的E表示“接地线”，但你给的是4芯电缆，E35这根芯就是PEN了。
补充：1、电力电缆中，该类标注含义相同2、KVV-4*2.5 E2.5是控制电缆，理论上没有火、零、地之分，之区分线号，所以，控制电缆只采用N*S的标注方法3、“黄绿”色标在电气中就是【接地线】的含义，不矛盾，但实际电缆不一定真用黄绿色线皮，也可以在线皮上打上PE标志，如5芯电缆分别打标L1、L2、L3、N、PE，分别表示相线1、2、3和零线、地线电线电缆专业基础知识第1章、电线电缆分类• 电气装备电缆•电力电缆•架空线•通讯电缆•漆包线（绕组线）•光织光缆第２章、电线电缆的各种标准－国际标准—国内标准——企业标准国际标准： IEC 国际电工委员会标准 UL 美国保险商实验所标准MIL-C-17G美国单用标准 JIS日本工业标准 DIN德国工业标准 BS英国国家标准IEEE 美国电气及电子工程师协会标准AS 澳洲标准第3章、电线电缆的构造:导体、绝缘、屏蔽、内被、隔离、填充、外被、隔离网3．1导体概述目前常用的金属导体有金、银、铜等，考虑到导体的价格和导电性能，最常用的为铜导体。
导电系数以铜为标准(100%)，各导体比重和导电常数分别是：①金Au 19.3(g/cm3) 70.8%、不氧化、价格昂贵②银Ag 10.5(g/cm3) 109%导电性最优、价格昂贵、③铜Cu、8.89(g/cm3)100%导电性次优、价格普及④钢(铁)Fe、7.86(g/cm3)17.8%导电性不良、抗张好⑤铝 Al2.7(g/cm3)61.2%质量轻由此可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。
船用光缆规格型号船用光缆规格型号是指在船舶通信系统中使用的光纤电缆的具体规格和型号。
船用光缆是连接船舶内部通信设备和海上通信网络的重要组成部分，它能够实现高速稳定的数据传输，满足船舶通信需求。
船用光缆的规格型号通常采用标准的命名方式，其中包括光缆芯数、光缆直径、纤芯类型等信息。
下面将详细介绍几种常见的船用光缆规格型号。
1. GYTS-36B1：这是一种36芯的船用光缆，直径为11.5mm。
它采用的是G652D型单模光纤，具有低损耗和高传输性能。
这种光缆适用于长距离传输和海底通信，能够满足船舶通信的高速数据传输需求。
2. GYTA-24B2：这是一种24芯的船用光缆，直径为10.2mm。
它采用的是G655型单模光纤，具有更低的色散和更高的带宽。
这种光缆适用于海底传输和长距离通信，能够确保船舶通信系统的稳定性和可靠性。
3. GYTS-12B1：这是一种12芯的船用光缆，直径为8.6mm。
它采用的是G657A型单模光纤，具有更好的弯曲性能和更小的弯曲半径。
这种光缆适用于在船舶内部进行短距离通信，能够满足船舶内部通信系统的需求。
船用光缆的规格型号选择应根据实际需求进行合理匹配。
在选择光缆规格时，需要考虑通信距离、带宽需求、环境条件以及船舶通信系统的整体设计等因素。
同时，还需要考虑光缆的可靠性和稳定性，确保能够在恶劣的海上环境中正常运行。
除了规格型号外，船用光缆的安装和维护也是非常重要的。
在安装光缆时，需要遵循相关的安装规范，保证光缆的布线和连接质量。
在维护光缆时，需要定期进行检查和清洁，及时修复和更换老化或损坏的部件，确保船舶通信系统的正常运行。
船用光缆规格型号是船舶通信系统中不可忽视的重要组成部分。
通过选择合适的规格型号，并严格按照相关要求进行安装和维护，能够满足船舶通信的高速稳定传输需求，提高船舶通信系统的可靠性和安全性。
同时，不断的技术创新和发展也将为船用光缆的规格型号带来更多的选择和提升。
光缆型命名方法内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）光缆型号命名方法1型号的组成1.1型号组成的内容型号由型式、规格和特殊性能标识（可缺省）三大部分组成。
1.2型号组成的格式化见图1。
型式代号、规格代号和特殊性能标识（可缺省）之间应空一个格。
图1 型号组成的格式2型号的组成内容、代号及含义2.1型式2.1.1 型式的组成和格式型式由五个部分组成，各部分均用代号表示，如图2所示。
其中结构特征指缆芯结构和光缆派生结构特征。
图2 光缆型式的构成2.1.2 分类的代号及含义总则光缆按适用场合分为室外、室内和室内外等几大类，每一大类下面还细分成小类。
当现有分类代号不能满足新型光缆命名需要时，应在相应代号后面增加新字母以方便表达。
加入的数字符应符合下列规定：——应使用一个带下划线的英文字母；——使用的字符应与下面相应的同一大类列出的字符不重复；——应尽量采用与新分类名称相关的词汇的拼音或英文的首字母。
GY——通信用室（野）外光缆GYW——通信用微型室外光缆GYC——通信用气吹布放微型室外光缆GYL——通信用室外路面微槽敷设光缆GYP——通信用室外防鼠啮排水管道光缆室内型GJ——通信用室（局）内光缆GJC——通信用气吹布放微型室内光缆GJX——蝶形引放光缆室内外型GJY——通信用室内外光缆GJYX——室内外蝶形引放光缆其它类型GH——通信用海底光缆GM——通信用移动式光缆GS——通信用设备光缆GT——通信用特殊光缆2.1.3 加强构件的代号及含义加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。
当遇到以下代号不能准确表达光缆的加强构件特征时，应增加新字符以方便表达。
新字符应符合下——应使用一个带下划线的英文字母；——使用的字符应与下面列出的字符不重复；——应尽量采用与新构件特征相关的词汇的拼音或英文的首字母。
加强构件的代号及含义如下：（无符号）——金属加强构件F——非金属加强构件2.1.4 缆芯和光缆的派生结构特征的代号及含义总则光缆结构特征应表示出缆芯的主要结构类型和光缆的派生结构。

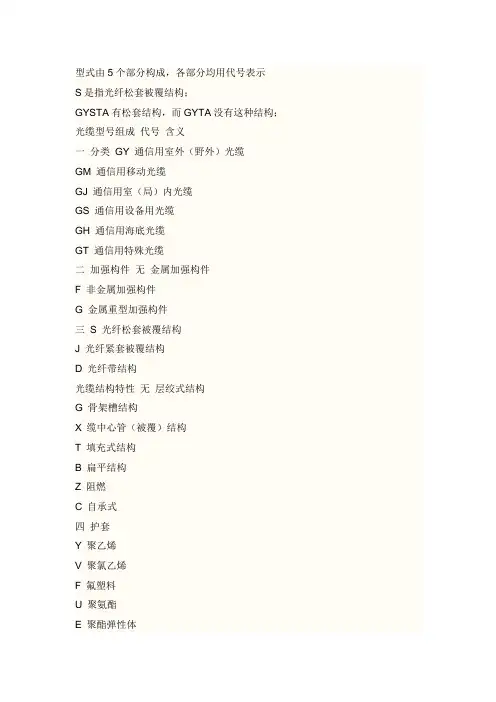

型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构；GYSTA有松套结构，而GYTA没有这种结构；光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别 A 多模光纤B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。
GYTA-40B，GYTA-18B4光缆规格表示的意义前面是40芯g652光纤单模40B后面是18芯单模g655 18B4GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆光缆常用型号及规格GYTA单模光缆GYTA光缆的结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。
松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。
涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。
8、12代表是8芯和12芯B1代表G.652类是常规单模光纤。
光纤字母意义型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构；GYSTA有松套结构，而GYTA没有这种结构；光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别A 多模光纤B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。
GYTA-40B，GYTA-18B4光缆规格表示的意义前面是40芯g652光纤单模40B 后面是18芯单模g655 18B4 GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆光缆常用型号及规格GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。
松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。
涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。
铠装光缆型号简介铠装光缆是一种具有高强度保护层的光纤通信电缆。
它是由金属铠甲包裹着光纤组成的，能够提供更高的耐压和抗拉强度，以保护内部的光纤线路免受外界环境的损害。
铠装光缆型号的命名方式通常依据其结构、性能和用途来命名。
本文将介绍几种常见的铠装光缆型号及其特点。
1. 型号 A型号 A 是一种常见的铠装光缆型号。
它采用了双层铠甲设计，内层为铝合金铠甲，外层为聚酯纤维编织铠甲。
这种设计使得型号 A 具有极高的抗拉强度和耐压性能，可适用于各种恶劣的环境条件下。
此外，型号A 的光纤芯线采用单模光纤，可传输更长的距离和更高的带宽，适用于长距离通信和高速数据传输。
2. 型号 B型号 B 是一种适用于户外环境的铠装光缆型号。
它采用了高密度芯线结构，具有更高的光纤组数量，能够在有限的空间内传输更多的数据。
型号 B 的外层铠甲采用了特殊的耐候性材料，能够抵御紫外线、温度变化和潮湿等恶劣的环境因素。
此外，型号 B 采用了特殊的抗拉结构设计，使其具有良好的耐压性能和抗外界物理损伤能力。
3. 型号 C型号 C 是一种用于海底通信的铠装光缆型号。
海底通信对光缆的要求非常高，需要能够经受住海水的侵蚀、高压和大幅度温度变化等极端条件。
型号 C 采用了特殊的防水设计和耐压材料，能够有效地防止海水渗透，并具有良好的耐压性能。
此外，型号 C 还采用了双层铠甲结构，使其更加坚固耐用，能够抵御海水中的物理损伤。
4. 型号 D型号 D 是一种适用于高温环境的铠装光缆型号。
在高温环境下，普通的光缆可能会发生光纤膨胀和传输性能下降的问题。
型号 D 采用了特殊的耐高温材料和结构设计，能够在高温环境下稳定传输数据，并保持良好的信号质量。
此外，型号 D的外层铠甲采用了特殊的散热设计，能够有效地散发热量，确保光缆不会过热而导致损坏。
5. 型号 E型号 E 是一种用于军用通信的铠装光缆型号。
军用通信对光缆的安全性和可靠性要求非常高。
型号 E 采用了特殊的加密设计和材料，能够有效防止外界窃听和干扰。

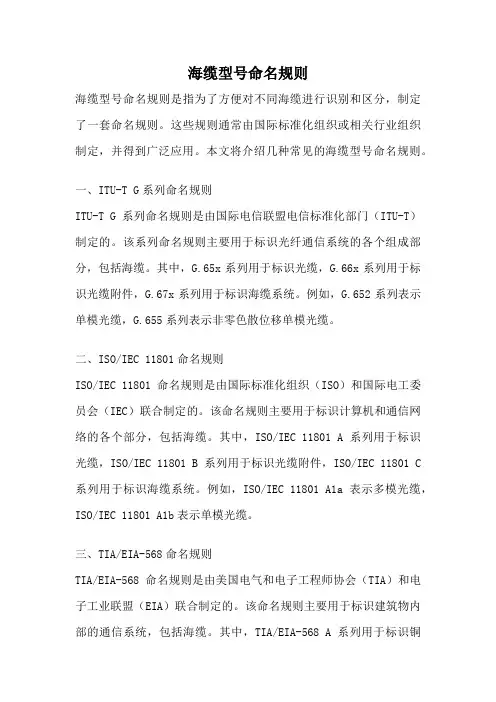

海缆型号命名规则海缆型号命名规则是指为了方便对不同海缆进行识别和区分，制定了一套命名规则。
这些规则通常由国际标准化组织或相关行业组织制定，并得到广泛应用。
本文将介绍几种常见的海缆型号命名规则。
一、ITU-T G系列命名规则ITU-T G系列命名规则是由国际电信联盟电信标准化部门（ITU-T）制定的。
该系列命名规则主要用于标识光纤通信系统的各个组成部分，包括海缆。
其中，G.65x系列用于标识光缆，G.66x系列用于标识光缆附件，G.67x系列用于标识海缆系统。
例如，G.652系列表示单模光缆，G.655系列表示非零色散位移单模光缆。
二、ISO/IEC 11801命名规则ISO/IEC 11801命名规则是由国际标准化组织（ISO）和国际电工委员会（IEC）联合制定的。
该命名规则主要用于标识计算机和通信网络的各个部分，包括海缆。
其中，ISO/IEC 11801 A系列用于标识光缆，ISO/IEC 11801 B系列用于标识光缆附件，ISO/IEC 11801 C 系列用于标识海缆系统。
例如，ISO/IEC 11801 A1a表示多模光缆，ISO/IEC 11801 A1b表示单模光缆。
三、TIA/EIA-568命名规则TIA/EIA-568命名规则是由美国电气和电子工程师协会（TIA）和电子工业联盟（EIA）联合制定的。
该命名规则主要用于标识建筑物内部的通信系统，包括海缆。
其中，TIA/EIA-568 A系列用于标识铜缆，TIA/EIA-568 B系列用于标识光缆。
例如，TIA/EIA-568 A表示铜缆系统，TIA/EIA-568 B表示光缆系统。
四、NEC命名规则NEC命名规则是由美国国家电气代码（NEC）制定的。
该命名规则主要用于标识建筑物内部的电气系统，包括海缆。
其中，NEC Article 800用于标识通信线缆，NEC Article 820用于标识通信电缆。
例如，NEC Article 800.48表示室内光纤缆线，NEC Article 820.47表示室内同轴电缆。
光缆型号命名方法
1型号的组成
1.1型号组成的内容
型号由型式、规格和特殊性能标识（可缺省）三大部分组成。
1.2型号组成的格式化见图1。
型式代号、规格代号和特殊性能标识（可缺省）之间应空一
个格。
图1 型号组成的格式
2型号的组成内容、代号及含义
2.1型式
2.1.1 型式的组成和格式
型式由五个部分组成，各部分均用代号表示，如图2所示。
其中结构特征指缆芯结构和光缆派生结构特征。
图2 光缆型式的构成
2.1.2 分类的代号及含义
2.1.2.1 总则
光缆按适用场合分为室外、室内和室内外等几大类，每一大类下面还细分成小类。
当现有分类代号不能满足新型光缆命名需要时，应在相应代号后面增加新字母以方便表达。
加入的数字符应符合下列规定：
——应使用一个带下划线的英文字母；
——使用的字符应与下面相应的同一大类列出的字符不重复；
——应尽量采用与新分类名称相关的词汇的拼音或英文的首字母。
2.1.2.2 室外型
GY——通信用室（野）外光缆
GYW——通信用微型室外光缆
GYC——通信用气吹布放微型室外光缆
GYL——通信用室外路面微槽敷设光缆
GYP——通信用室外防鼠啮排水管道光缆
2.1.2.3 室内型
GJ——通信用室（局）内光缆
GJC——通信用气吹布放微型室内光缆
GJX——蝶形引放光缆
2.1.2.4 室内外型
GJY——通信用室内外光缆
GJYX——室内外蝶形引放光缆
2.1.2.5 其它类型
GH——通信用海底光缆
GM——通信用移动式光缆
GS——通信用设备光缆
GT——通信用特殊光缆
2.1.3 加强构件的代号及含义
加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。
当遇到以下代号不能准确表达光缆的加强构件特征时，应增加新字符以方便表达。
新字符应符合下
列规定：
——应使用一个带下划线的英文字母；
——使用的字符应与下面列出的字符不重复；
——应尽量采用与新构件特征相关的词汇的拼音或英文的首字母。
加强构件的代号及含义如下：
（无符号）——金属加强构件
F——非金属加强构件
2.1.4 缆芯和光缆的派生结构特征的代号及含义
2.1.4.1 总则
光缆结构特征应表示出缆芯的主要结构类型和光缆的派生结构。
当光缆型式有几个结构特征需要表明时，可用组合代号表示，其组合代号按下列相应的各代号自上而下的顺序排列。
当遇到以下代号不能准确表达光缆的缆芯结构和派生结构特征时，应在相应位置加入新字符以方便表达。
加入的新字符应符合下列规定：
——应使用一个带下划线的英文字母或阿拉伯数字；
——使用的字符应与下面列出的字符不重复；
——应尽量采用与新结构特征相关的词汇的拼音或英文的首字母。
2.1.4.2 缆芯光纤结构
（无符号）——分立式光纤结构
D——光纤带结构
2.1.4.3 二次被覆结构
（无符号）——光纤松套被覆结构或无被覆结构
J——光纤紧套被覆结构
S——光纤束结构
注：光纤束结构是指经固化形成一体的相对位置固定的束状光纤结构。
2.1.4.4 松套管材料
（无符号）——塑料松套管或无松套管
M——金属松套管
2.1.4.5 缆芯结构
（无符号）——层绞结构
G——骨架槽结构
X——中心管结构
2.1.4.6 阻水结构特征
（无符号）——全干式或半干式
T——填充式
2.1.4.7 承载结构
（无符号）——非自承式结构
C——自承式结构
2.1.4.8 吊线材料
（无符号）——金属加强吊线或无吊线
F——非金属加强吊线
2.1.4.9 截面形状
（无符号）——圆形
8——“8”字形状
B——扁平形状
E——椭圆形状
2.1.5 护套的代号及含义
2.1.5.1 总则
护套的代号表示出护套的材料和结构，当护套有几个特征需要表明时，可用组合代号表示，其组合代号按下列相应的各代号自上而下的顺序排列。
当遇到下列代号不能准确表达光缆的护套特征时，应增加新字符以方便表达。
增加的新字符应符合下列规定：
——应使用一个带下划线的英文字母；
——使用的字符应与下面列出的字符不重复；
——应尽量采用新护套特征相关词汇的拼音或英文的首字母。
2.1.5.2 护套阻燃代号
（无符号）——非阻燃材料护套
Z——阻燃材料护套
2.1.5.3 护套材料和结构代号
Y——聚乙烯护套
V——聚氯乙烯护套
U——聚氨酯护套
H——低烟无卤护套
A——铝-聚乙烯粘接护套（简称A护套）
S——钢-聚乙烯粘接护套（简称S护套）
F——非金属纤维增强-聚乙烯粘接护套（简称F护套）
W——夹带钢丝的钢-聚乙烯粘接护套（简称W护套）
L——铝护套
G——钢护套
注：V、U和H护套具有阻燃特性，不必在前面加Z。
2.1.6 外护层的代号及含义
2.1.6.1 总则
当有外护层时，它可包括垫层、铠装层和外被层，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或两位数字；第二组表示外被层，它应是一位数字。
当遇到下列数字不能准确表达光缆的外护层特征时，应增加新的数字以方便表达。
增加的新数字应符合下列规定：
——表示铠装层时应使用一个或两个带下划线的数字，表示外被层时应使用一个带下划线的数字；
——使用的数字应与下面列出的数字不重复。
2.1.6.2 铠装层的代号及含义
铠装层的代号及含义见表1。
表1 铠装层的代号及含义
2.1.6.3 外被层的代号及含义
外被层的代号及含义见表2。
表2 外被层的代号及含义
2.2规格
2.2.1 规格组成的格式
光缆的规格由光纤、通信线和馈电线的有关规格组成。
规格组成的格式见图3。
光纤、通信线以及馈电线的规格之间用“+”号隔开。
通信线和馈电线可以全部或部分缺省。
图3 光缆规格的构成
2.2.2 光纤规格
2.2.2.1 光纤规格的构成
光纤的规格由光纤数和光纤类别组成。
注：如果同一根光缆中含有两种或两种以上规格（光纤数和类别）的光纤时，中间应用“+”号联接。
2.2.2.2 光纤数的代号
光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示。
2.2.2.3 光纤类别的代号
光纤类别应采用光纤产品的分类代号表示，即用大写字母A表示多模光纤，用大写字母B 表示单模光纤，再以数字和小写字母表示不同种类型光纤。
具体的光纤类别代号应符合GB/T 12357以及GB/T 9771中的规定。
多模光纤的类别代号参见附录A，单模光纤的类别代号参见附录B。
2.2.3 通信线的规格
通信线规格的构成应符合YD/T 322-1996中表3的规定。
示例：2×2×0.4，表示2 对标称直径为0.4mm 的通信线对。
2.2.4 馈电线的规格
馈电线规格的构成应符合YD/T 1173-2010中表3的规定。
示例：2×1.5，表示2 根标称截面积为1.5mm^2 的馈电线。
2.3 特殊性能标识
对于光缆的某些特殊性能可加相应标识。
3示例
例1：非金属加强构件、松套层绞填充式、铝—聚乙烯粘接护套、皱纹钢带铠装、聚乙烯护套通信用室外光缆，包含12根B1.3类单模光纤、2对标称直径为0.4mm的通信线和4根标称截面积为1.5mm2的馈电线，其型号应表示为：GYFTA53 12B1.3+2×2×0.4+4×1.5。
例2：非金属加强构件、光纤带骨架全干式、聚乙烯护套、非金属丝铠装、聚乙烯套通信用室外光缆，包含144根B1.3类单模光纤，其型号应表示为：GYFDGY63 144B1.3。
例3：金属加强构件、松套层绞填充式、铝—聚乙烯粘接护套通信用室外光缆，包含12根B1.3类单模光纤和6根B4类单模光纤，其型号应表示为：GYTA 12B1.3+6B4
附录A 多模光纤的分类代号
表A 多模光纤的分类代号
附录B 单模光纤的分类代号表B 单模光纤的分类代号。
