常见光缆型号彩图及介绍

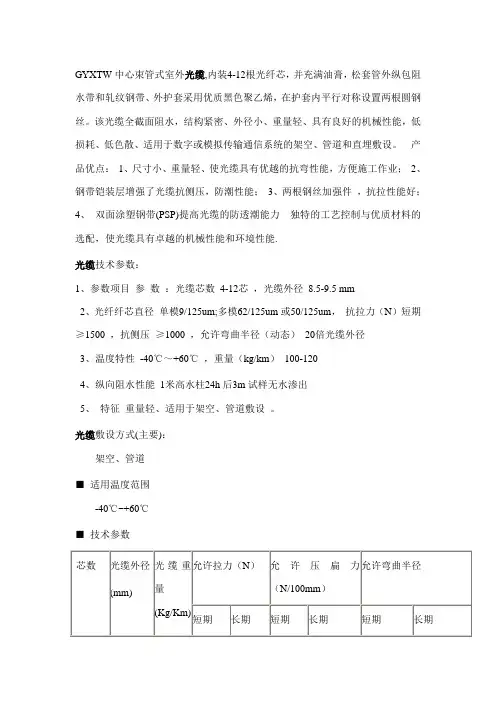

GYXTW中心束管式室外光缆,内装4-12根光纤芯，并充满油膏，松套管外纵包阻水带和轧纹钢带、外护套采用优质黑色聚乙烯，在护套内平行对称设置两根圆钢丝。

该光缆全截面阻水，结构紧密、外径小、重量轻、具有良好的机械性能，低损耗、低色散、适用于数字或模拟传输通信系统的架空、管道和直埋敷设。

产品优点：1、尺寸小、重量轻、使光缆具有优越的抗弯性能，方便施工作业；2、钢带铠装层增强了光缆抗侧压，防潮性能；3、两根钢丝加强件，抗拉性能好；4、双面涂塑钢带(PSP)提高光缆的防透潮能力独特的工艺控制与优质材料的选配，使光缆具有卓越的机械性能和环境性能.光缆技术参数：1、参数项目参数：光缆芯数4-12芯，光缆外径8.5-9.5 mm2、光纤纤芯直径单模9/125um;多模62/125um或50/125um，抗拉力（N）短期≥1500 ，抗侧压≥1000 ，允许弯曲半径（动态）20倍光缆外径3、温度特性-40℃～+60℃，重量（kg/km）100-1204、纵向阻水性能1米高水柱24h后3m试样无水渗出5、特征重量轻、适用于架空、管道敷设。

光缆敷设方式(主要)：架空、管道■适用温度范围-40℃~+60℃■技术参数常用光缆规格：光缆内光纤规格分为单模与多模。

单模光缆和多模光缆中还可以分为2芯光缆，4芯光缆、6芯光缆、8芯光缆、12芯光缆、24芯光缆、36芯光缆，48芯光缆、56芯光缆，72芯光缆、96芯光缆、144芯光缆等可以根据客户的需求选用不同芯数的光缆。

光缆选用的参考要点：光缆的选用除了根据光纤芯数和光纤种类以外，还要根据光缆的使用来选择光缆的外护套、结构，在选用时应该注意以下几点：1.户外用光缆直埋时，宜选用铠装光缆。

架空时，可选用带两根和多根加强筋的黑色塑料外护套的光缆。

2.建筑物内用的光缆在选用时应该注意其阻燃、毒和烟的特性。

一般在管道中和强制通风处可选用阻燃但有烟的类型，暴露的环境中应选用阻燃、无烟和无毒的类型。

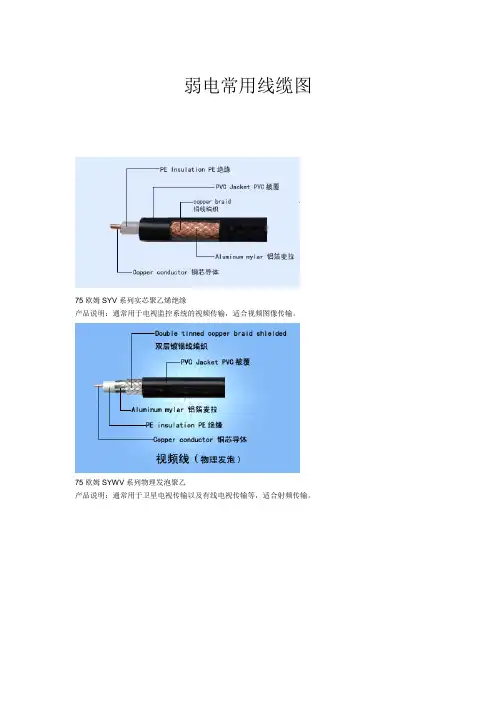

弱电常用线缆图75欧姆SYV系列实芯聚乙烯绝缘产品说明：通常用于电视监控系统的视频传输，适合视频图像传输。

75欧姆SYWV系列物理发泡聚乙产品说明：通常用于卫星电视传输以及有线电视传输等，适合射频传输。

RG-58--96#-镀锡铜编织-50欧产品说明：通常用于弱电视频图像传输或HFC网络等。

AVVR或RVV护套线产品说明：通常用于弱电电源供电等。

AVVR或RVV圆形双绞护套线产品说明：通常用于弱电电源供电等扁型无护套软电线或电缆AVRB产品说明：通常用于背景音乐和公共广播，也可做弱电供电电源线。

绞型双芯电源线(AVRS或RVS)产品说明：通常用于公共广播系统/背景音乐系统布线，消防系统布线。

金银线(也叫：音箱线)产品说明：用于功放机输出至音箱的接线铜芯聚氯乙烯绝缘安装用电缆产品说明：用于弱电供电电源线，一般适合做供电电流较大的主干电源供电铜芯聚氯乙烯绝缘聚氯乙烯护套线产品说明：通常用于弱电系统中供电电源线。

铜芯聚氯乙烯绝缘屏蔽聚氯乙产品说明：带屏蔽形，通常用于弱电信号控制及信号传输，可防止干扰。

有多芯可供选择，例如：RVVP2*线径，RVVP3*线径，RVVP5*线径......网线、网络线产品说明：计算机网络线，有5类，6类之分，有屏蔽与不屏蔽之分。

4X1/0.5电话线产品说明：适用于室内外电话安装用线2X1/0.5电话线产品说明：适用于室内外电话安装用线AV线（也叫：音视频线）产品说明：用于音响设备，家用影视设备音频和视频信号连接。

咪线（也叫：话筒线）产品说明：连接话筒与功放机。

RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，电压300V/300V 2-24芯。

主要质量指标：线径（包括芯线和编织丝，并不是越粗越好，用杂质铜的要达到电阻标准而做的很粗）、铜芯纯度、编织密度、绞朽。

用途：仪器、仪表、对讲、监控、控制安装。

RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号，此为美国标准，近似等同于国标SYWV系列。

常见40种光缆型号图文详解GYTA型光缆GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

铝塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充;铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长。

使用范围：架空、管道GYTS型光缆GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

钢塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●钢-聚乙烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●PE护套具有良好的抗太阳辐射性能●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充、钢塑复合带防潮层。

使用范围：直埋GYTY53型光缆GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

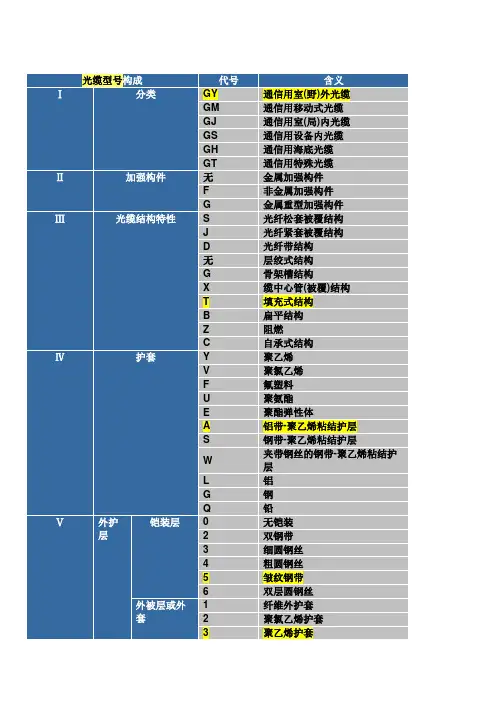

■ 光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。

■ 型式代号光缆的型式由五个部分组成，如下所示。

各部分均用代号表示。

1 分类的代号GY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号代号铠装层代号外被层或外套0 无铠装层 1 纤维外被3 单细圆钢丝 3 聚乙烯套5 皱纹钢带 4 聚乙烯套加覆尼龙层■ 规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。

(1) 光纤规格：光纤规格是由光纤数和光纤类别代号组成。

光纤数用光缆中同一类别光纤的实际有效数目的数字表示。

也可用光纤带（管）数和每带（管）光纤数为基础的计算加圆括号来表示。

(2) 导电芯线规格：导电芯线规格的构成符合有关电缆标准中铜导电芯线构成的规定。

GYFTY04 24B1代号构成说明：松套层绞填充式、非金属中心加强件、聚乙稀护套加覆防白蚁的尼龙层的通信用室外光缆，包含24根B1.1类单模光纤。

直埋光缆（GYTA53型）产品描述GYTA53（金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆）光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

光缆的种类及型号光缆是传输光信号的一种重要的通信线缆，用于将光信号从一个地方传输到另一个地方。

根据不同的应用需求和技术要求，光缆有多种不同的种类及型号。

以下是常见的光缆种类及型号的介绍。

1. 单模光缆（Single Mode Fiber，SMF）：单模光缆采用的是一种直径较小的光纤，具有较低的传输损耗和较大的带宽。

它适用于长距离传输和高速传输，如电信、有线电视、数据中心等领域。

常见的单模光缆有G.652D、G.655和G.657- G.652D：G.652D是最常见的单模光缆，适用于大多数的光纤通信应用。

它的波长传输窗口范围为1310nm到1550nm，具有较低的传输损耗。

- G.655：G.655是一种非零色散单模光缆，适用于长距离传输和高速传输。

它的波长传输窗口范围为1525nm到1565nm，具有较大的带宽。

- G.657：G.657是一种用于弯曲应用的折射率变化型单模光缆，适用于需要弯曲或折弯的场景，如Fiber To The Home（FTTH）等。

2. 多模光缆（Multi Mode Fiber，MMF）：多模光缆采用的是直径较大的光纤，允许多个光模式同时传输。

它适用于较短距离传输和较低的传输速率，如局域网、多媒体传输等领域。

常见的多模光缆有OM1、OM2、OM3和OM4-OM1：OM1是最早的多模光缆，适用于传输距离不长且速率较低的应用。

它的最大传输距离约为550米（1000BASE-SX）。

-OM2：OM2是一种较新的多模光缆，适用于传输距离适中和速率适中的应用。

它的最大传输距离约为550米（1000BASE-SX）。

-OM3：OM3是一种高带宽多模光缆，适用于较长距离传输和较高速率的应用。

它的最大传输距离约为300米（10GBASE-SR）。

-OM4：OM4是一种超高带宽多模光缆，适用于更长距离传输和更高速率的应用。

它的最大传输距离约为400米（10GBASE-SR）。

3.特殊光缆：除了常见的单模光缆和多模光缆，还有一些特殊用途的光缆，用于特定的应用场景。

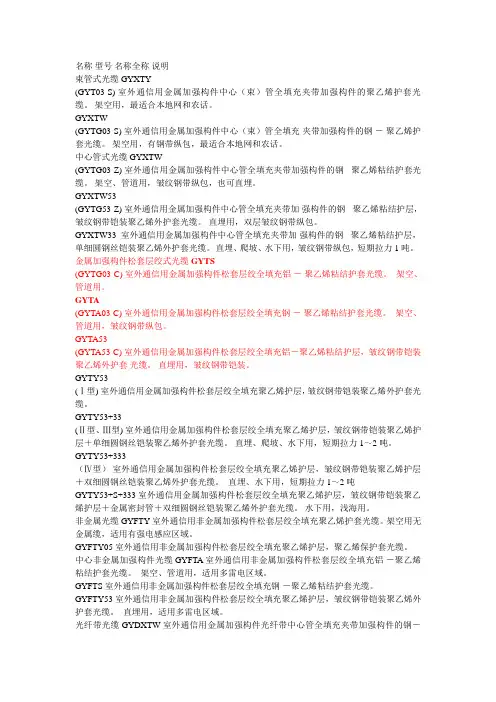

名称型号名称全称说明束管式光缆 GYXTY(GYT03-S) 室外通信用金属加强构件中心（束）管全填充夹带加强构件的聚乙烯护套光缆。

架空用，最适合本地网和农话。

GYXTW(GYTG03-S) 室外通信用金属加强构件中心（束）管全填充夹带加强构件的钢－聚乙烯护套光缆。

架空用，有钢带纵包，最适合本地网和农话。

中心管式光缆 GYXTW(GYTG03-Z) 室外通信用金属加强构件中心管全填充夹带加强构件的钢 - 聚乙烯粘结护套光缆。

架空、管道用，皱纹钢带纵包，也可直埋。

GYXTW53(GYTG53-Z) 室外通信用金属加强构件中心管全填充夹带加强构件的钢 - 聚乙烯粘结护层，皱纹钢带铠装聚乙烯外护套光缆。

直埋用，双层皱纹钢带纵包。

GYXTW33 室外通信用金属加强构件中心管全填充夹带加强构件的钢 - 聚乙烯粘结护层，单细圆钢丝铠装聚乙烯外护套光缆。

直埋、爬坡、水下用，皱纹钢带纵包，短期拉力1吨。

金属加强构件松套层绞式光缆GYTS(GYTG03-C) 室外通信用金属加强构件松套层绞全填充铝－聚乙烯粘结护套光缆。

架空、管道用。

GYTA(GYTA03-C) 室外通信用金属加强构件松套层绞全填充钢－聚乙烯粘结护套光缆。

架空、管道用，皱纹钢带纵包。

GYTA53(GYTA53-C) 室外通信用金属加强构件松套层绞全填充铝－聚乙烯粘结护层，皱纹钢带铠装聚乙烯外护套光缆。

直埋用，皱纹钢带铠装。

GYTY53(Ⅰ型) 室外通信用金属加强构件松套层绞全填充聚乙烯护层，皱纹钢带铠装聚乙烯外护套光缆。

GYTY53+33(Ⅱ型、Ⅲ型) 室外通信用金属加强构件松套层绞全填充聚乙烯护层，皱纹钢带铠装聚乙烯护层＋单细圆钢丝铠装聚乙烯外护套光缆。

直埋、爬坡、水下用，短期拉力1～2吨。

GYTY53+333（Ⅳ型）室外通信用金属加强构件松套层绞全填充聚乙烯护层，皱纹钢带铠装聚乙烯护层＋双细圆钢丝铠装聚乙烯外护套光缆。

直埋、水下用，短期拉力1～2吨GYTY53+S+333 室外通信用金属加强构件松套层绞全填充聚乙烯护层，皱纹钢带铠装聚乙烯护层＋金属密封管＋双细圆钢丝铠装聚乙烯外护套光缆。

•••HX光纤收发器型号及可选件表：•••了解光纤跳线报价、光纤跳线价格，请联系广州辉鹏网络有限公司。

可根据客户的需求配置为单芯或多芯，可以特别订制长度。

销售热线：400-880-1981常用光纤跳线订购型号表光纤跳线型号名称单位 备注HX-ST-ST MM03 ST-ST 双芯多模跳线3米 条 双芯多模光纤跳线，特殊长度可定制。

HX-ST-SC MM03 ST-SC 双芯多模跳线3米 条 HX-ST-FC MM03ST-FC 双芯多模跳线3米 条 HX-ST-LC MM03 ST-LC 双芯多模跳线3米条光纤跳线相关知识：性能概述：光纤尾纤/跳线作为高稳定性的器件，具有极低的插入损耗和反射损耗，且可根据客户的需求配置为单芯或多芯，同时具有多种接头形态。

产品主要应用于通信、局域网、光纤到户视频传输、光纤传感器、测试仪器等领域，可以特别订制长度。

主要分类：单模光纤跳线(Single-mode Fiber)：一般单模光纤跳线用黄色表示，接头和保护套为蓝色;传输距离较长。

多模光纤跳线(Multi-mode Fiber)：一般多模光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色;传输距离较短。

使用注意：光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤(橙色光纤)，长波光模块使用单模光纤(黄色光纤)，以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

类型区别：光纤跳线(又称连接器)指光缆两端都装上连接插头，以实现光路的活动连接。

只有一端装有接头的称为尾纤。

光纤连接器接头类型有FC、SC、ST及新开发出的LC、MT-RJ、MU等。

端面接触方式分为PC、UPC及APC型。

两端接头不同的称为转接跳线。

■ 光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。

■ 型式代号光缆的型式由五个部分组成，如下所示。

各部分均用代号表示。

1 分类的代号GY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号代号铠装层代号外被层或外套0 无铠装层 1 纤维外被3 单细圆钢丝 3 聚乙烯套5 皱纹钢带 4 聚乙烯套加覆尼龙层■ 规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。

(1) 光纤规格：光纤规格是由光纤数和光纤类别代号组成。

光纤数用光缆中同一类别光纤的实际有效数目的数字表示。

也可用光纤带（管）数和每带（管）光纤数为基础的计算加圆括号来表示。

(2) 导电芯线规格：导电芯线规格的构成符合有关电缆标准中铜导电芯线构成的规定。

GYFTY04 24B1代号构成说明：松套层绞填充式、非金属中心加强件、聚乙稀护套加覆防白蚁的尼龙层的通信用室外光缆，包含24根B1.1类单模光纤。

直埋光缆（GYTA53型）产品描述GYTA53（金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆）光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

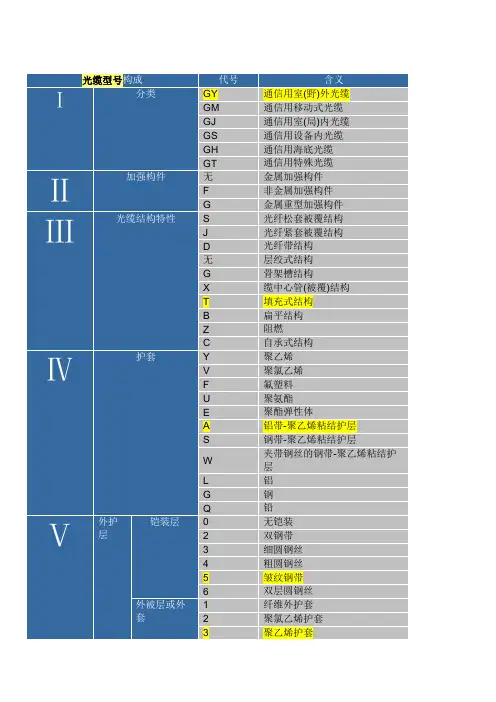

光缆型号识别详解,光缆类型和等级光纤系列-Fiber Series 2010-03-06 17:20:23 阅读127 评论0 字号：大中小订阅型式由5个部分构成，各部分均用代号表示，如下图所示。

其中结构特征指缆芯结构和光缆派生结构特征。

ⅠⅡⅢⅣⅤ1、分类的代号GY——通信用室（野）外光缆2、加强构件的代号加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。

如同时有金属和非金属的加强构件，只表示为金属构件结构特征。

（无符号）——金属加强构件F——非金属加强构件3、光缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。

当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。

D——光纤带结构S——光纤松套被覆结构J——光纤紧套被覆结构（无符号）——层绞结构X——缆中心管（被覆）结构T——填充式结构C——自承式结构E——椭圆形状Z——阻燃结构4、护套的代号Y——聚乙烯护套V——聚氯乙烯护套A——铝—聚乙烯粘结护套（简称A护套）S——钢—聚乙烯粘结护套（简称S护套）W——夹带钢丝的钢—聚乙烯粘结护套（简称W护套）5、外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，见表1；第二组表示外被层或外套，它应是一位数字。

光纤的规格的构成光纤的规格是由光纤数和光纤类别组成。

光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示。

光纤类别的代号光纤类别应采用光纤产品的分类代号表示，即用大写A表示多模光纤，大写B表示单模光纤再以数字和小写字母表示不同种类光纤。

A多模光纤，见表3。

表1 铠装层表2 外被层或外套表3 多模光纤通信常用光缆种类通信常用光缆种类主要有五种:1、G.652光纤目前广泛应用的常规单模光纤，称为1310nm波长性能最佳的单模光纤，又称为色散未移位单模光纤。

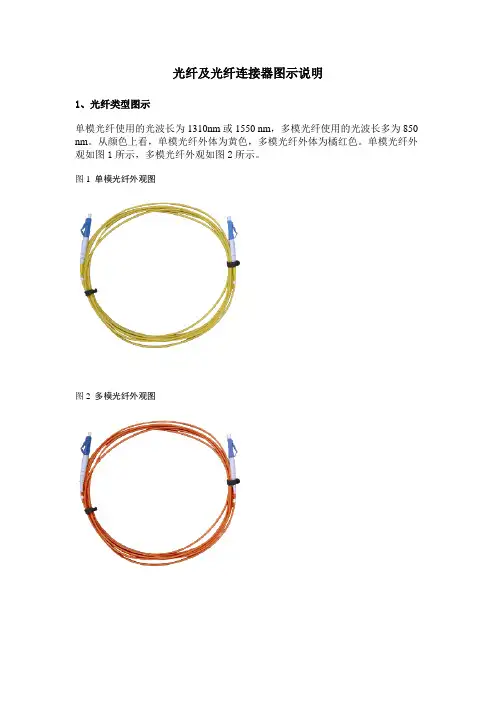

光纤及光纤连接器图示说明1、光纤类型图示单模光纤使用的光波长为1310nm或1550 nm，多模光纤使用的光波长多为850 nm。

从颜色上看，单模光纤外体为黄色，多模光纤外体为橘红色。

单模光纤外观如图1所示，多模光纤外观如图2所示。

图1 单模光纤外观图图2 多模光纤外观图2、光连接器类型图示光连接器有SC/PC型、FC/PC型、LC/PC和LSH/APC型等，设备单板拉手条上的光口绝大部分为LC/PC型光接口，也有少量的LSH/APC型光接口，与之配套的LC/PC型和LSH/APC型光纤连接器分别如图5和图6所示。

在客户侧ODF 处一般使用FC/PC型或SC/PC型光接口，与之匹配的FC/PC型和SC/PC型光纤连接器分别如图4和3所示内部光纤连接器型号描述SC/PC 方型光纤接头/微凸球面研磨抛光FC/PC 圆形光纤连接器/微凸球面研磨抛光LC/PC 卡接式方形光纤连接器/微凸球面研磨抛光LSH/APC 带自动保护防尘盖的接头/面呈8度角并作微凸球面研磨抛光图3 SC/PC型光连接器外形图文档名称文档密级：SC/PC光连接器的插拔只需要轴向操作，不需要旋转。

插拔SC/PC光连接器的操作过程如下：●插入光纤时，应小心地将光纤头部对准光接口板上的光接口，适度用力推入。

●拔出光纤时，先按下卡接件，向里微推光纤插头，然后向外拔出插头即可。

图4 FC/PC型光连接器外形图插拔FC/PC光连接器的操作过程如下：●插入光纤时，应小心地将FC/PC接头对准光接口板上的光接口，避免损伤光接口的陶瓷内管。

把光纤插到底后，再顺时针旋转外环螺丝套，将光接头拧紧。

●拔出光纤时，首先逆时针旋转光纤接口的外环螺丝套，当螺丝已松动时，稍微用力向外拔出光纤。

图5 LC/PC型光连接器外形图文档名称文档密级：LC/PC光连接器的插拔只需要轴向操作，不需要旋转。

插拔光连接器的操作过程如下：●插入光纤时，应小心地将光纤头部对准光接口板上的光接口，适度用力推入。

37种常见光缆型号彩图及介绍GYTA型光缆室外用、油膏填充、铝带纵包聚乙烯外护套应用场景：架空、管道注：铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA 用于穿管时寿命长GYTS型光缆'室外用、油膏填充、钢带纵包聚乙烯外护套'应用场景：直埋GYTY53型光缆'室外用、油膏填充、钢带纵包聚乙烯双护套'应用场景：直埋注：双层护套，抗压扁效果良好，可用于防鼠，GYTA53用于防潮要求高的场所，GYTY53用于机械强度要求高的场所交易担保弱电产品精选 CAD2014教学视频及配套资料2套 Mini ProgramGYTA53型光缆'室外用、油膏填充、钢带纵包铝-聚乙烯、聚乙烯双护套'应用场景：直埋、水下GYTZA53型光缆'室外用、油膏填充、钢带纵包铝-聚乙烯、阻燃聚乙烯双护套'应用场景：直埋等有阻燃要求的场所GYFTA53室外用、油膏填充、钢带纵包、聚乙烯内护套、非金属加强件、铝-聚乙烯外护套应用场景：直埋注：与GYTA53相比，重量小GYFTZA53室外用、油膏填充、钢带纵包、非金属加强件、铝-聚乙烯、阻燃聚乙烯双护套应用场景：直埋等有阻燃要求的场所GYTZA室外用、油膏填充、铝-阻燃聚乙烯护套应用场景：架空、管道等有阻燃要求的场所GYFTY'室外用、油膏填充、非金属加强件聚乙烯外护套'应用场景：电力系统、多雷电及电磁干扰严重场所GYFTA'室外用、油膏填充、非金属加强件铝-聚乙烯外护套'应用场景：架空、管道GYFTZA'室外用、油膏填充、非金属加强件铝-阻燃聚乙烯外护套'应用场景：架空、管道、阻燃场所GYTA33'室外用、油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯外护套'应用场景：陡坡和过江河GYTA53+33'室外用、油膏填充、铝-聚乙烯内护套钢-聚乙烯内护套、细圆钢丝铠装、聚乙烯外护套'应用场景：直埋、水下、陡坡或过江河GYTA333'室外用、油膏填充、铝-聚乙烯内护套双层细圆钢丝铠装、聚乙烯外护套'应用场景：水下（深水可用）GYTA54'室外用、油膏填充、铝-聚乙烯内护套钢-聚乙烯内护套、聚乙烯+尼龙外护套'应用场景：直埋、防白蚁GYTA34'室外用、油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯+尼龙外护套'应用场景：直埋、防白蚁GYTS04'室外用、油膏填充、钢-聚乙烯内护套聚乙烯+尼龙外护套'应用场景：直埋、防鼠、防白蚁GYDTA'室外用、油膏填充、光纤带铝带-聚乙烯外护套'应用场景：架空、管道GYDTA33'室外用、油膏填充、光纤带铝带-聚乙烯内护套、细圆钢丝铠装-聚乙烯外护套'应用场景：陡坡和过江河GYFDTA'室外用、非金属加强件、光纤带油膏填充、铝-聚乙烯外护套'应用场景：架空、管道注：光纤带比层绞式重量要小，适合架空GYDTZA'室外用、光纤带、油膏填充铝-阻燃聚乙烯外护套'应用场景：架空、管道等有阻燃要求的场所注：非金属加强件比金属加强件重量小，但抗拉伸能力不如金属加强件；用玻璃纤维做加强件，一定程度上可以防鼠；非金属加强件成本低廉GYFDTZA'室外用、非金属加强件、光纤带油膏填充、铝-阻燃聚乙烯外护套'应用场景：架空、有阻燃要求的场所GYDTA53'室外用、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套'应用场景：直埋GYFDTA53'室外用、非金属加强件、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套'应用场景：直埋、架空GYDXTW'室外用、光纤带、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套'应用场景：管道、架空、直埋注：有阻水带，阻水效果好GYDXTZW'室外用、光纤带、中心管式、油膏填充夹带钢丝的钢带-阻燃聚乙烯护套'应用场景：管道、架空、直埋等有阻燃要求的场所GYXTW'室外用、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套'应用场景：管道、架空GYXTS'室外用、中心管式、油膏填充钢丝铠装、钢-聚乙烯护套'应用场景：管道、架空GYFXTF'室外用、中心管式、油膏填充非金属加强带、聚乙烯护套'应用场景：管道、架空、全介质防雷电的场所、抗腐蚀FRP纵包带克服了FRP棒柔性差和芳纶刚性差的问题GYXTW53'室外用、中心管式、油膏填充夹带钢丝-聚乙烯护套、钢-聚乙烯外护套'应用场景：直埋注：柔韧性和抗弯曲性能好中心管式一般还有阻水带'GYTC8S'室外用、油膏填充、8字型自承式钢-聚乙烯护套'应用场景：自承式架空ADSS'非金属加强件、松套层绞、聚乙烯内护套芳纶铠装、聚乙烯外护套'应用场景：自承式架空，全介质防雷电、直接挂在电力杆塔上用于架空高压输电系统的通信路线非自承式蝶形引入光缆GJXH (GJXV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】GJXFH (GJXFV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】GJXDH (GJXDV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】GJXFDH(GJXFDV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】光缆结构是将光纤（或光纤带）放置在两根平行加强件中间后挤包一层阻燃聚烯烃护套(LSZH)，也可以是聚氯乙烯（PVC）护套；光纤芯数可以为1芯、2芯、4芯。

常见40种光缆型号图文详解GYTA型光缆GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

铝塑复合带纵包后挤塑聚乙烯护套。

▲ 结构示意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充;铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长。

使用范围：架空、管道GYTS型光缆GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

钢塑复合带纵包后挤塑聚乙烯护套。

▲ 结构示意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●钢-聚乙烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●PE护套具有良好的抗太阳辐射性能●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充、钢塑复合带防潮层。

使用范围：直埋GYTY53型光缆GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

•••HX光纤收发器型号及可选件表：•••了解光纤跳线报价、光纤跳线价格，请联系广州辉鹏网络有限公司。

可根据客户的需求配置为单芯或多芯，可以特别订制长度。

销售热线：400-880-1981常用光纤跳线订购型号表光纤跳线型号名称单位 备注HX-ST-ST MM03 ST-ST 双芯多模跳线3米 条 双芯多模光纤跳线，特殊长度可定制。

HX-ST-SC MM03 ST-SC 双芯多模跳线3米 条 HX-ST-FC MM03ST-FC 双芯多模跳线3米 条 HX-ST-LC MM03 ST-LC 双芯多模跳线3米条光纤跳线相关知识：性能概述：光纤尾纤/跳线作为高稳定性的器件，具有极低的插入损耗和反射损耗，且可根据客户的需求配置为单芯或多芯，同时具有多种接头形态。

产品主要应用于通信、局域网、光纤到户视频传输、光纤传感器、测试仪器等领域，可以特别订制长度。

主要分类：单模光纤跳线(Single-mode Fiber)：一般单模光纤跳线用黄色表示，接头和保护套为蓝色;传输距离较长。

多模光纤跳线(Multi-mode Fiber)：一般多模光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色;传输距离较短。

使用注意：光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤(橙色光纤)，长波光模块使用单模光纤(黄色光纤)，以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

类型区别：光纤跳线(又称连接器)指光缆两端都装上连接插头，以实现光路的活动连接。

只有一端装有接头的称为尾纤。

光纤连接器接头类型有FC、SC、ST及新开发出的LC、MT-RJ、MU等。

端面接触方式分为PC、UPC及APC型。

两端接头不同的称为转接跳线。

•••HX光纤收发器型号及可选件表：•••了解光纤跳线报价、光纤跳线价格，请联系广州辉鹏网络有限公司。

可根据客户的需求配置为单芯或多芯，可以特别订制长度。

销售热线：400-880-1981常用光纤跳线订购型号表光纤跳线型号名称单位 备注HX-ST-ST MM03 ST-ST 双芯多模跳线3米 条 双芯多模光纤跳线，特殊长度可定制。

HX-ST-SC MM03 ST-SC 双芯多模跳线3米 条 HX-ST-FC MM03ST-FC 双芯多模跳线3米 条 HX-ST-LC MM03 ST-LC 双芯多模跳线3米条光纤跳线相关知识：性能概述：光纤尾纤/跳线作为高稳定性的器件，具有极低的插入损耗和反射损耗，且可根据客户的需求配置为单芯或多芯，同时具有多种接头形态。

产品主要应用于通信、局域网、光纤到户视频传输、光纤传感器、测试仪器等领域，可以特别订制长度。

主要分类：单模光纤跳线(Single-mode Fiber)：一般单模光纤跳线用黄色表示，接头和保护套为蓝色;传输距离较长。

多模光纤跳线(Multi-mode Fiber)：一般多模光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色;传输距离较短。

使用注意：光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤(橙色光纤)，长波光模块使用单模光纤(黄色光纤)，以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

类型区别：光纤跳线(又称连接器)指光缆两端都装上连接插头，以实现光路的活动连接。

只有一端装有接头的称为尾纤。

光纤连接器接头类型有FC、SC、ST及新开发出的LC、MT-RJ、MU等。

端面接触方式分为PC、UPC及APC型。

两端接头不同的称为转接跳线。
