常见40种光缆型号图文详解

常见40种光缆型号图文详解GYTA型光缆GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

铝塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充;铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长。

使用范围：架空、管道GYTS型光缆GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。

钢塑复合带纵包后挤塑聚乙烯护套。

▲结构示意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●钢-聚乙烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●PE护套具有良好的抗太阳辐射性能●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充、钢塑复合带防潮层。

使用范围：直埋GYTY53型光缆GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

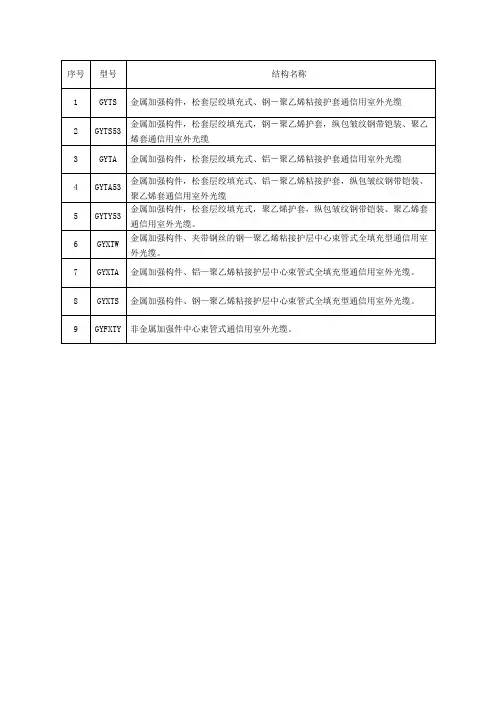

光缆型号区分光缆型号代号含义GY通信用室外光缆GM通信用移动式光缆GJ通信用室内光缆GS通信用设备内光缆GH通信用海底光缆GT通信用特殊光缆GR通信用软光缆加强构件代号含义无金属构件F非金属加强构件G金属重型加强构件H非金属重型加强构件光缆结构特性代号含义无层绞式结构S光纤松套被覆结构J光纤紧套被覆结构D光纤带结构G骨架槽结构X中心管式结构T填充式结构B扁平结构Z阻燃结构C自承式结构E护层椭圆截面光缆护套代号含义Y聚乙烯V聚氯乙烯F氟塑料U聚氨脂E聚脂弹性体A铝带-聚乙烯粘结护套S钢带-聚乙烯粘结护套W夹带钢丝的钢带-聚乙烯粘结护套L铝G钢Q铅0无铠装2双钢带3细圆钢丝4粗圆钢丝5皱纹钢带6双层圆钢带外被层或外套1纤维外护套2聚氯乙烯护套3聚乙烯护套4聚乙烯护套加敷尼龙护套5聚乙烯管应用细表编辑名称型号结构特点敷设方式GYXTY室外通信用、金属加强构件、中心管、全填充、夹带加强件聚乙烯护套光缆架空、农话中心管式光缆GYXTS室外通信用、金属加强构件、中心管、全填充、钢-聚乙烯粘结护套光缆架空、农话GYXTW室外通信用、金属加强构件、中心管、全填充、夹带平行钢丝的钢-聚乙烯粘结护套光缆架空、管道、农话GYTA室外通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套光缆架空、管道GYTS室外通信用、金属加强构件、松套层绞、全填充、钢-聚乙烯粘结护套光缆架空、管道、也可直埋层绞式光缆GYTA53 室外通信用、金属加强构件、松套层绞、全填充、铝-聚乙烯粘结护套、皱纹钢带铠装聚乙烯外护层光缆直埋GYTY5 3 室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯外护层光缆直埋GYTA3 室外用通信用、金属加强构件、松套层绞、全填充、铝-聚乙爬坡直埋3 烯粘结护套、单细钢丝铠装聚乙烯外护层光缆GYTY5 3+33 室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢铠装聚乙烯套 +单细钢丝铠装聚乙烯外护层光缆直埋、水底GYTY5 3+333 室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯套 +双细钢丝铠装聚乙烯外护层光缆直埋、水底GYDX TW 室外通信用、金属加强构件、光纤带中心管、全填充、夹带平行钢丝的钢-聚乙烯粘结护层架空、管道、接入网光纤带GYDTY室外通信用、金属加强构件、光纤带、松套层绞、全填充聚乙烯护层光缆架空、管道、接入网光缆GYDTY53 室外通信用、金属加强构件、光纤带松套层绞、全填充、聚乙烯护套、皱纹钢带铠装聚乙烯外护层光缆直埋、接入网GYDG TZY 室外通信用、金属加强构件、光纤带、骨架、全填充、阻燃聚烯烃粘结护层光缆架空、管道、接入网GYFTY室外用、非金属加强构件、光纤带、全填充、聚乙烯护层光缆架空、高压电感应区域非金属GYFTY05室外通信用、非金属加强构件、松套层绞、全填充、聚乙烯护套、无铠装、聚乙烯保护层光缆架空、槽道、高压电感应区域光缆GYFTY03 室外通信用、非金属加强构件、松套层绞、全填充、无铠装、聚乙烯套光缆加空、槽道、高压电感应区域GYFTC Y 室外用、非金属加强构件、松套层绞、全填充、自承式聚乙烯护层光缆自承悬挂于杆塔上电力光缆GYTC8Y室外通信用、金属加强构件、松套层绞、全填充、聚乙烯套8字形自承式光缆自承悬挂于杆塔上阻燃光缆GYTZX 室外通信用、金属加强构件、松套层绞、全填充、钢-阻燃聚烯烃粘结护层光缆架空、管道、无卤阻燃场合防蚁光GYTA04室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、无铠装、聚乙烯护套加尼龙外护层光缆管道、防蚁场合缆GYTY54 室外通信用、金属加强构件、松套层绞、全填充、聚乙烯护套、皱纹钢带铠装、聚乙烯护套加尼龙外护层光缆直埋、防蚁场合GJFJV 室内通信用、非金属加强件、紧套光纤、聚乙烯护层光缆室内尾纤或跳线室内光缆GJFJZY 室内通信用、非金属加强件、紧套光纤、阻燃聚烯烃护层光缆室内尾纤或跳线GJFDB 室内通信用、非金属加强件、光纤带、扁平型、阻燃聚烯烃室内尾纤或跳线ZY 护层光缆型号参数编辑光缆型号芯数（根）松管数填充绳数光缆直径mm光缆重量Kg/km允许拉力（N）长期和短期允许压扁力（N/100mm）长期和短期弯曲半径（mm）静态/动态GYTA/2-6 2-6 1 4 9.2 80 600/1500 300/1000 10D/20DGYTA/8-12 8-12 2 3 9.2 80 600/1500 300/1000 10D/20DGYTA/14-18 14-18 3 2 9.2 80 600/1500 300/1000 10D/20DGYTA/20-24 20-24 4 1 9.2 80 600/1500 300/1000 10D/20DGYTA/26-30 26-30 5 0 9.2 80 600/1500 300/1000 10D/20DGYTA/32-36 32-36 6 0 9.7 97 1000/3000 300/1000 10D/20DGYTA/38-48 38-48 4 1 10.5 109 1000/3000 300/1000 10D/20DGYTA/50-60 50-60 5 0 10.5 109 1000/3000 300/1000 10D/20DGYTA/62-72 62-72 6 0 11.5 126 1000/3000 300/1000 10D/20DGYTA/74-84 74-84 7 1 13.2 153 1000/3000 300/1000 10D/20DGYTA/86-96 86-96 8 0 13.2 153 1000/3000 300/1000 10D/20DGYTA/98-10898-108 9 1 14.6 182 1000/3000 300/1000 10D/20DGYTA/110-120110-120 10 0 14.6 182 1000/3000 300/1000 10D/20DGYTA/122-132122-132 11 1 16.5 221 1000/3000 300/1000 10D/20DGYTA/134-144134-144 12 0 16.5 221 1000/3000 300/1000 10D/20DGYTA/146-2 146-216 18 0 16.5 222 1000/3000 300/1000 10D/2016GYTA单模光缆GYTA光缆的结构是将250 y m光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。

常见40种光缆型号图⽂详解GYTA型光缆GYTA（⾦属加强构件、松套层绞填充式、铝-聚⼄烯粘结护套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。

缆芯的中⼼是⼀根⾦属加强芯，对于某些芯数的光缆来说，⾦属加强芯外还挤包⼀层聚⼄烯（PE）。

松套管（和填充绳）围绕中⼼加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻⽔化合物。

铝塑复合带纵包后挤塑聚⼄烯护套。

▲结构⽰意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐⽔解性能，管内充以特种油膏，对光纤进⾏保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更⼩的摩擦系数●采⽤下列措施来确保光缆的防⽔性能：松套管内填充特种防⽔化合物；完全缆芯填充；铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA⽤于穿管时寿命长。

使⽤范围：架空、管道GYTS型光缆GYTS（⾦属加强构件、松套层绞填充式、钢-聚⼄烯粘结护套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。

缆芯的中⼼是⼀根⾦属加强芯，对于某些芯数的光缆来说，⾦属加强芯外还挤包⼀层聚⼄烯（PE）。

松套管（和填充绳）围绕中⼼加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻⽔化合物。

钢塑复合带纵包后挤塑聚⼄烯护套。

▲结构⽰意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐⽔解性能，管内充以特种油膏，对光纤进⾏保护●钢-聚⼄烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更⼩的摩擦系数●PE护套具有良好的抗太阳辐射性能●采⽤下列措施来确保光缆的防⽔性能：松套管内填充特种防⽔化合物；完全缆芯填充、钢塑复合带防潮层。

使⽤范围：直埋GYTY53型光缆GYTY53（⾦属加强构件、松套层绞填充式、聚⼄烯护套、纵包皱纹钢带铠装、聚⼄烯套通信⽤室外光缆）光缆的结构是将单模或多模光纤套⼊由⾼模量的塑料做成的内填充防⽔化合物松套管中。

名称型号名称全称说明束管式光缆 GYXTY(GYT03-S) 室外通信用金属加强构件中心（束）管全填充夹带加强构件的聚乙烯护套光缆。

架空用，最适合本地网和农话。

GYXTW(GYTG03-S) 室外通信用金属加强构件中心（束）管全填充夹带加强构件的钢－聚乙烯护套光缆。

架空用，有钢带纵包，最适合本地网和农话。

中心管式光缆 GYXTW(GYTG03-Z) 室外通信用金属加强构件中心管全填充夹带加强构件的钢 - 聚乙烯粘结护套光缆。

架空、管道用，皱纹钢带纵包，也可直埋。

GYXTW53(GYTG53-Z) 室外通信用金属加强构件中心管全填充夹带加强构件的钢 - 聚乙烯粘结护层，皱纹钢带铠装聚乙烯外护套光缆。

直埋用，双层皱纹钢带纵包。

GYXTW33 室外通信用金属加强构件中心管全填充夹带加强构件的钢 - 聚乙烯粘结护层，单细圆钢丝铠装聚乙烯外护套光缆。

直埋、爬坡、水下用，皱纹钢带纵包，短期拉力1吨。

金属加强构件松套层绞式光缆GYTS(GYTG03-C) 室外通信用金属加强构件松套层绞全填充铝－聚乙烯粘结护套光缆。

架空、管道用。

GYTA(GYTA03-C) 室外通信用金属加强构件松套层绞全填充钢－聚乙烯粘结护套光缆。

架空、管道用，皱纹钢带纵包。

GYTA53(GYTA53-C) 室外通信用金属加强构件松套层绞全填充铝－聚乙烯粘结护层，皱纹钢带铠装聚乙烯外护套光缆。

直埋用，皱纹钢带铠装。

GYTY53(Ⅰ型) 室外通信用金属加强构件松套层绞全填充聚乙烯护层，皱纹钢带铠装聚乙烯外护套光缆。

GYTY53+33(Ⅱ型、Ⅲ型) 室外通信用金属加强构件松套层绞全填充聚乙烯护层，皱纹钢带铠装聚乙烯护层＋单细圆钢丝铠装聚乙烯外护套光缆。

直埋、爬坡、水下用，短期拉力1～2吨。

GYTY53+333（Ⅳ型）室外通信用金属加强构件松套层绞全填充聚乙烯护层，皱纹钢带铠装聚乙烯护层＋双细圆钢丝铠装聚乙烯外护套光缆。

直埋、水下用，短期拉力1～2吨GYTY53+S+333 室外通信用金属加强构件松套层绞全填充聚乙烯护层，皱纹钢带铠装聚乙烯护层＋金属密封管＋双细圆钢丝铠装聚乙烯外护套光缆。

光缆的种类及型号光缆是传输光信号的一种重要的通信线缆，用于将光信号从一个地方传输到另一个地方。

根据不同的应用需求和技术要求，光缆有多种不同的种类及型号。

以下是常见的光缆种类及型号的介绍。

1. 单模光缆（Single Mode Fiber，SMF）：单模光缆采用的是一种直径较小的光纤，具有较低的传输损耗和较大的带宽。

它适用于长距离传输和高速传输，如电信、有线电视、数据中心等领域。

常见的单模光缆有G.652D、G.655和G.657- G.652D：G.652D是最常见的单模光缆，适用于大多数的光纤通信应用。

它的波长传输窗口范围为1310nm到1550nm，具有较低的传输损耗。

- G.655：G.655是一种非零色散单模光缆，适用于长距离传输和高速传输。

它的波长传输窗口范围为1525nm到1565nm，具有较大的带宽。

- G.657：G.657是一种用于弯曲应用的折射率变化型单模光缆，适用于需要弯曲或折弯的场景，如Fiber To The Home（FTTH）等。

2. 多模光缆（Multi Mode Fiber，MMF）：多模光缆采用的是直径较大的光纤，允许多个光模式同时传输。

它适用于较短距离传输和较低的传输速率，如局域网、多媒体传输等领域。

常见的多模光缆有OM1、OM2、OM3和OM4-OM1：OM1是最早的多模光缆，适用于传输距离不长且速率较低的应用。

它的最大传输距离约为550米（1000BASE-SX）。

-OM2：OM2是一种较新的多模光缆，适用于传输距离适中和速率适中的应用。

它的最大传输距离约为550米（1000BASE-SX）。

-OM3：OM3是一种高带宽多模光缆，适用于较长距离传输和较高速率的应用。

它的最大传输距离约为300米（10GBASE-SR）。

-OM4：OM4是一种超高带宽多模光缆，适用于更长距离传输和更高速率的应用。

它的最大传输距离约为400米（10GBASE-SR）。

3.特殊光缆：除了常见的单模光缆和多模光缆，还有一些特殊用途的光缆，用于特定的应用场景。

光缆型号识别详解,光缆类型和等级光纤系列-Fiber Series 2010-03-06 17:20:23 阅读127 评论0 字号：大中小订阅型式由5个部分构成，各部分均用代号表示，如下图所示。

其中结构特征指缆芯结构和光缆派生结构特征。

ⅠⅡⅢⅣⅤ1、分类的代号GY——通信用室（野）外光缆2、加强构件的代号加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。

如同时有金属和非金属的加强构件，只表示为金属构件结构特征。

（无符号）——金属加强构件F——非金属加强构件3、光缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。

当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。

D——光纤带结构S——光纤松套被覆结构J——光纤紧套被覆结构（无符号）——层绞结构X——缆中心管（被覆）结构T——填充式结构C——自承式结构E——椭圆形状Z——阻燃结构4、护套的代号Y——聚乙烯护套V——聚氯乙烯护套A——铝—聚乙烯粘结护套（简称A护套）S——钢—聚乙烯粘结护套（简称S护套）W——夹带钢丝的钢—聚乙烯粘结护套（简称W护套）5、外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，见表1；第二组表示外被层或外套，它应是一位数字。

光纤的规格的构成光纤的规格是由光纤数和光纤类别组成。

光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示。

光纤类别的代号光纤类别应采用光纤产品的分类代号表示，即用大写A表示多模光纤，大写B表示单模光纤再以数字和小写字母表示不同种类光纤。

A多模光纤，见表3。

表1 铠装层表2 外被层或外套表3 多模光纤通信常用光缆种类通信常用光缆种类主要有五种:1、G.652光纤目前广泛应用的常规单模光纤，称为1310nm波长性能最佳的单模光纤，又称为色散未移位单模光纤。

■ 光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。

■ 型式代号光缆的型式由五个部分组成，如下所示。

各部分均用代号表示。

1 分类的代号GY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号代号铠装层代号外被层或外套0 无铠装层 1 纤维外被3 单细圆钢丝 3 聚乙烯套5 皱纹钢带 4 聚乙烯套加覆尼龙层■ 规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。

(1) 光纤规格：光纤规格是由光纤数和光纤类别代号组成。

光纤数用光缆中同一类别光纤的实际有效数目的数字表示。

也可用光纤带（管）数和每带（管）光纤数为基础的计算加圆括号来表示。

(2) 导电芯线规格：导电芯线规格的构成符合有关电缆标准中铜导电芯线构成的规定。

GYFTY04 24B1代号构成说明：松套层绞填充式、非金属中心加强件、聚乙稀护套加覆防白蚁的尼龙层的通信用室外光缆，包含24根B1.1类单模光纤。

直埋光缆（GYTA53型）产品描述GYTA53（金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆）光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

电缆型号大全附图HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2） BV 铜芯聚氯乙烯绝缘电线；BLV 铝芯聚氯乙烯绝缘电线；BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

光缆型号识别详解,光缆类型和等级光纤系列-Fiber Series 2010-03-06 17:20:23 阅读127 评论0 字号：大中小订阅型式由5个部分构成，各部分均用代号表示，如下图所示。

其中结构特征指缆芯结构和光缆派生结构特征。

ⅠⅡⅢⅣⅤ1、分类的代号GY——通信用室（野）外光缆2、加强构件的代号加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。

如同时有金属和非金属的加强构件，只表示为金属构件结构特征。

（无符号）——金属加强构件F——非金属加强构件3、光缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。

当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。

D——光纤带结构S——光纤松套被覆结构J——光纤紧套被覆结构（无符号）——层绞结构X——缆中心管（被覆）结构T——填充式结构C——自承式结构E——椭圆形状Z——阻燃结构4、护套的代号Y——聚乙烯护套V——聚氯乙烯护套A——铝—聚乙烯粘结护套（简称A护套）S——钢—聚乙烯粘结护套（简称S护套）W——夹带钢丝的钢—聚乙烯粘结护套（简称W护套）5、外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，见表1；第二组表示外被层或外套，它应是一位数字。

光纤的规格的构成光纤的规格是由光纤数和光纤类别组成。

光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示。

光纤类别的代号光纤类别应采用光纤产品的分类代号表示，即用大写A表示多模光纤，大写B表示单模光纤再以数字和小写字母表示不同种类光纤。

A多模光纤，见表3。

表1 铠装层表2 外被层或外套表3 多模光纤通信常用光缆种类通信常用光缆种类主要有五种:1、G.652光纤目前广泛应用的常规单模光纤，称为1310nm波长性能最佳的单模光纤，又称为色散未移位单模光纤。

电缆型号大全附图HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2）BV铜芯聚氯乙烯绝缘电线；BLV铝芯聚氯乙烯绝缘电线；BVV铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR铜芯聚氯乙烯绝缘软线；RV铜芯聚氯乙烯绝缘安装软线；RVB铜芯聚氯乙烯绝缘平型连接线软线；BVS铜芯聚氯乙烯绝缘绞型软线；RVV铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR聚乙烯绝缘软电线；BYVR聚乙烯绝缘聚氯乙烯护套软线；RY聚乙烯绝缘软线；RYV聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR聚氯乙烯护套安装用软电缆8、SBVV HYA数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP聚氯乙烯绝缘电缆10、RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB音箱连接线（发烧线）13、KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP双绞线传输电话、数据及信息网15、UL2464电脑连接线16、VGA显示器线17、SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY同轴电缆，电梯专用19、JVPV、JVPVP、JVVP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

弱电线规格缆型号图⽚及说明⼤全常⽤弱电线缆型号⼤全及说明名称图例表⽰⽅法⽤途SYV系列75欧姆实芯聚⼄烯绝缘SYV 75-5-1(A、B、C）S: 射频 Y:聚⼄烯绝缘 V:聚氯⼄烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯通常⽤于电视监控系统的视频传输，适合视频图像传输SYWV（Y）、SYKV 有线电视、宽带⽹专⽤电缆SYWV 75-5-1S: 射频 Y:聚⼄烯绝缘 W:物理发泡V:聚氯⼄烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯通常⽤于卫星电视传输以及有线电视传输等，适合射频传输。

RG-58--96#-镀锡铜编织-50欧通常⽤于弱电视频图像传输或HFC⽹络等。

AVVR或RVV护套线RVV（227IEC52/53）聚氯⼄烯绝缘软电缆RVV 和RVVP ⾥⾯采⽤的线为多股细铜丝组成的软线，即RV线组成。

通常⽤于弱电电源供电等。

AVVR或RVV圆形双绞护套线RVV（227IEC52/53）聚氯⼄烯绝缘软电缆RVV-表⽰铜芯聚氯⼄烯绝缘聚氯⼄烯护套圆形连接软电缆。

适⽤于楼宇对讲、防通常⽤于弱电电源供电等。

盗报警、消防、⾃动抄表等⼯程。

RVVP-表⽰软铜芯绞合圆型聚氯⼄烯绝缘绝缘聚氯⼄烯护套软电线。

适⽤于楼宇对讲、防盗报警、消防、⾃动抄表等⼯程RVVP2*32/0.2RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMRVB扁型⽆护套软电线或电缆AVRB 通常⽤于背景⾳乐和公共⼴播，也可做弱电供电电源线。

RVS-表⽰铜芯聚氯⼄烯绞型连接电线。

常⽤于家⽤电器、⼩型电动⼯具、仪器仪表、控制系统、⼴播⾳响、消防、照明及控制⽤线。

ZR-RVS2*24/0.12ZR: 阻燃 R: 软线S:双绞线2：2芯多股线 24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM通常⽤于公共⼴播系统/背景⾳乐系统布线，消防系统布线。

37种常见光缆型号彩图及介绍GYTA型光缆室外用、油膏填充、铝带纵包聚乙烯外护套应用场景：架空、管道注：铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA 用于穿管时寿命长GYTS型光缆'室外用、油膏填充、钢带纵包聚乙烯外护套'应用场景：直埋GYTY53型光缆'室外用、油膏填充、钢带纵包聚乙烯双护套'应用场景：直埋注：双层护套，抗压扁效果良好，可用于防鼠，GYTA53用于防潮要求高的场所，GYTY53用于机械强度要求高的场所交易担保弱电产品精选 CAD2014教学视频及配套资料2套 Mini ProgramGYTA53型光缆'室外用、油膏填充、钢带纵包铝-聚乙烯、聚乙烯双护套'应用场景：直埋、水下GYTZA53型光缆'室外用、油膏填充、钢带纵包铝-聚乙烯、阻燃聚乙烯双护套'应用场景：直埋等有阻燃要求的场所GYFTA53室外用、油膏填充、钢带纵包、聚乙烯内护套、非金属加强件、铝-聚乙烯外护套应用场景：直埋注：与GYTA53相比，重量小GYFTZA53室外用、油膏填充、钢带纵包、非金属加强件、铝-聚乙烯、阻燃聚乙烯双护套应用场景：直埋等有阻燃要求的场所GYTZA室外用、油膏填充、铝-阻燃聚乙烯护套应用场景：架空、管道等有阻燃要求的场所GYFTY'室外用、油膏填充、非金属加强件聚乙烯外护套'应用场景：电力系统、多雷电及电磁干扰严重场所GYFTA'室外用、油膏填充、非金属加强件铝-聚乙烯外护套'应用场景：架空、管道GYFTZA'室外用、油膏填充、非金属加强件铝-阻燃聚乙烯外护套'应用场景：架空、管道、阻燃场所GYTA33'室外用、油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯外护套'应用场景：陡坡和过江河GYTA53+33'室外用、油膏填充、铝-聚乙烯内护套钢-聚乙烯内护套、细圆钢丝铠装、聚乙烯外护套'应用场景：直埋、水下、陡坡或过江河GYTA333'室外用、油膏填充、铝-聚乙烯内护套双层细圆钢丝铠装、聚乙烯外护套'应用场景：水下（深水可用）GYTA54'室外用、油膏填充、铝-聚乙烯内护套钢-聚乙烯内护套、聚乙烯+尼龙外护套'应用场景：直埋、防白蚁GYTA34'室外用、油膏填充、铝-聚乙烯内护套细圆钢丝铠装、聚乙烯+尼龙外护套'应用场景：直埋、防白蚁GYTS04'室外用、油膏填充、钢-聚乙烯内护套聚乙烯+尼龙外护套'应用场景：直埋、防鼠、防白蚁GYDTA'室外用、油膏填充、光纤带铝带-聚乙烯外护套'应用场景：架空、管道GYDTA33'室外用、油膏填充、光纤带铝带-聚乙烯内护套、细圆钢丝铠装-聚乙烯外护套'应用场景：陡坡和过江河GYFDTA'室外用、非金属加强件、光纤带油膏填充、铝-聚乙烯外护套'应用场景：架空、管道注：光纤带比层绞式重量要小，适合架空GYDTZA'室外用、光纤带、油膏填充铝-阻燃聚乙烯外护套'应用场景：架空、管道等有阻燃要求的场所注：非金属加强件比金属加强件重量小，但抗拉伸能力不如金属加强件；用玻璃纤维做加强件，一定程度上可以防鼠；非金属加强件成本低廉GYFDTZA'室外用、非金属加强件、光纤带油膏填充、铝-阻燃聚乙烯外护套'应用场景：架空、有阻燃要求的场所GYDTA53'室外用、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套'应用场景：直埋GYFDTA53'室外用、非金属加强件、光纤带、油膏填充铝-聚乙烯内护套、钢-聚乙烯外护套'应用场景：直埋、架空GYDXTW'室外用、光纤带、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套'应用场景：管道、架空、直埋注：有阻水带，阻水效果好GYDXTZW'室外用、光纤带、中心管式、油膏填充夹带钢丝的钢带-阻燃聚乙烯护套'应用场景：管道、架空、直埋等有阻燃要求的场所GYXTW'室外用、中心管式、油膏填充夹带钢丝的钢带-聚乙烯护套'应用场景：管道、架空GYXTS'室外用、中心管式、油膏填充钢丝铠装、钢-聚乙烯护套'应用场景：管道、架空GYFXTF'室外用、中心管式、油膏填充非金属加强带、聚乙烯护套'应用场景：管道、架空、全介质防雷电的场所、抗腐蚀FRP纵包带克服了FRP棒柔性差和芳纶刚性差的问题GYXTW53'室外用、中心管式、油膏填充夹带钢丝-聚乙烯护套、钢-聚乙烯外护套'应用场景：直埋注：柔韧性和抗弯曲性能好中心管式一般还有阻水带'GYTC8S'室外用、油膏填充、8字型自承式钢-聚乙烯护套'应用场景：自承式架空ADSS'非金属加强件、松套层绞、聚乙烯内护套芳纶铠装、聚乙烯外护套'应用场景：自承式架空，全介质防雷电、直接挂在电力杆塔上用于架空高压输电系统的通信路线非自承式蝶形引入光缆GJXH (GJXV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】GJXFH (GJXFV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光缆】GJXDH (GJXDV)【金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】GJXFDH(GJXFDV)【非金属加强构件、低烟无卤(或PVC)外护套、蝶形引入光纤带光缆】光缆结构是将光纤（或光纤带）放置在两根平行加强件中间后挤包一层阻燃聚烯烃护套(LSZH)，也可以是聚氯乙烯（PVC）护套；光纤芯数可以为1芯、2芯、4芯。

光缆型号大全示例：■光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。

■型式代号光缆的型式由五个部分组成，如下所示。

各部分均用代号表示。

1 分类的代号GY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号■规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。

(1) 光纤规格：光纤规格是由光纤数和光纤类别代号组成。

光纤数用光缆中同一类别光纤的实际有效数目的数字表示。

也可用光纤带（管）数和每带（管）光纤数为基础的计算加圆括号来表示。

光纤类别的代号(2) 导电芯线规格：导电芯线规格的构成符合有关电缆标准中铜导电芯线构成的规定。

GYFTY04 24B1代号构成说明：松套层绞填充式、非金属中心加强件、聚乙稀护套加覆防白蚁的尼龙层的通信用室外光缆，包含24根B1.1类单模光纤。

直埋光缆（GYTA53型）产品描述GYTA53（金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆）光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯（PE）。
