光缆型号的识别方法

外套 1纤维外被 2聚氯乙烯套 3聚乙烯套 4聚乙烯套加覆 尼龙套 5聚乙烯保护套 表3 多模光纤分类代号 特性 纤芯 直径（μm） 包层直径（μm） 材料 Al
a 渐变折射率 50125二氧化硅 Alb渐变折射率 62.5125二氧 化硅 Alc渐变折射率 85125二氧化硅
hjjshwe 铝合金电缆
钢丝 33双细圆钢丝 4单粗圆钢丝 44双粗圆钢丝 5皱纹钢 带 表2 外被层或外套代号 外被层或外套 1纤维外被 2聚 氯乙烯套 3聚乙烯套 4聚乙烯套加覆尼龙
套 5聚乙烯保护套 表3 多模光纤分类代号 特性 纤芯直径 （μm） 包层直径（μm） 材料 Ala 渐变折射率 50125二氧 化硅 Alb渐变折射率 62.5
填充式结构 C——自承式结构E——椭圆形状 Z——阻燃 结构 4、护套的代号 Y——聚乙烯护套 V——聚氯乙烯 护套 A——铝—聚乙烯
粘结护套（简称A护套）S——钢—聚乙烯粘结护套（简称 S护套） W——夹带钢丝的钢—聚乙烯粘结护套（简称 W护套） 5、外护层的代号 当有外护层时
，它可包括垫层、铠装层和外被层的某些部分和全部， 其代号用两组数字表示（垫层不需表示），第一组表示 铠装层，它可以是一位或二位数字，见表1；第二组表示 外被层或外套，
125二氧化硅 Alc渐变折射率 85125二氧化硅 型式由5 个部分构成，各部分均用代号表示，如下图所示。其中 结构特征指缆芯结构和光缆派生结
构特征。 ⅠⅡⅢⅣ Ⅴ 1、分类的代号 GY——通信 用室（野）外光缆 2、加强构件的代号 加强构件指扩 大以内或嵌入护套中用于增强
光缆抗拉力的构件。如同时有金属和非金属的加强构件， 只表示为金属构件结构特征。 （无符号）——金属加强 构件 F——非金属加强构件 3、光缆芯和光

光缆型号的命名方法(YD/T908-2000)1、光缆型式由五部分组成Ⅰ、Ⅱ、Ⅲ、Ⅳ、ⅤI、表示光缆类别GY——通信用室外光缆GJ——室内光缆MG——煤矿用光缆Ⅱ、加强构件类型（无型号）——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构（无符号）——松套层绞式结构X——中心管式结构G——骨架式结构T——填充式Z——阻燃结构C8——8字型自承式结构Ⅳ、护层Y——聚乙烯护层W——夹带钢丝钢—聚乙烯粘结护层S——钢—聚乙烯粘结护层A——铝—聚乙烯粘结护层V——聚氯乙烯护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格。

例：4根G.652单模光纤的光缆规格表示为4B1.1或4B1，若同一根光缆中含有不同种类的光纤，则在规格中间用‘+’号相连。

若含有4根多模50/125的光纤，则表示为4A1a或4A1。

光缆型号组成代号含义1、分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆2、加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件3、S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式4、护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅5、外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套 1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管6、光纤芯数直接由阿拉伯数字写出光纤类别A 多模光纤B 单模光纤例GYTA-8B1.3通信用室外光缆（GY）填充式结构（T）铝-聚乙烯粘结护套（A）8芯（8）常规单模光纤G.652C（B1.3）。

光纤光纤按传输模式分为单模光纤（Single Mode Fiber）和多模光纤（Multi Mode Fiber）。

单模光纤(Single Mode Fiber)，光以一特定的入射角度射入光纤，在光纤和包层间发生全发射，当直径较小时，只允许一个方向的光通过，即为单模光纤；单模光纤的中心玻璃芯很细，芯径一般为8.5或9.5μm，并在1310和1550nm的波长下工作。

多模光纤(Multi Mode Fiber)，就是允许有多个导模传输的光纤。

多模光纤的纤芯直径一般为50μm/62.5μm，由于多模光纤的芯径较大，可容许不同模式的光于一根光纤上传输。

多模的标准波长分别为850nm和1300nm。

还有一种新的多模光纤标准，称为WBMMF(宽带多模光纤)，它使用的波长在850nm到953nm 之间。

单模光纤和多模光纤，两者的包层直径都为125μm。

单模光纤和多模光纤主要区别1，传输距离单模光纤：单模光纤的直径较小使反射更加紧密，仅允许一种模式的光传播，从而使光信号传播的更远。

单模光纤可以传输40KM甚至更远的距离而不影响信号，因此单模光纤一般用于长距离的数据传输。

多模光纤：多模光纤具有较大的直径芯，可以传播多种模式的光。

在多模传输下，由于纤芯尺掩躲寸较大，模间色散较大，即光信号“扩散”较快。

长距离传输时信号的质量会降低，因此多模光纤通常用于短距离、音频/视频应用和局域网(LANs)，且OM3/OM4/OM5多模光纤可支持高速率数据传输。

2，带宽、容量带宽被定义为承载信息的能力。

影响光纤传输带宽度的主要因素是各种色散，而其中的模式色散最为重要，单模光纤的色散小，故能把光以很宽的频带传输很长距离。

由于多模光纤会产生干扰、干涉等复杂问题，因此在带宽、容量上均不如单模光纤。

最新一代的多模光纤带宽OM5设置为28000MHz/km，而单模光纤带宽则要大的多。

3、成本由于单模光纤芯径太小，较难控制光束传输，故需要激光作为光源体。

光缆型号是如何命名的？光纤光缆的色谱又是怎样？
你知道光缆型号是如何命名的吗？GM 代表通信用移动光缆，GJ 代 表通信用室（局）内光缆，GS 代表通信用设备用光缆，F 代表非金属加强构 件。光纤光缆的色谱又是怎样？ 光缆型号的命名方法（YD/T908-2000） 1、光缆型式由五部分组成 Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ I、表示光缆类别 GY--通信用室外光缆 GJ--室内光缆
按光缆中所含的光纤数及光纤的类别来表示光缆的规格。 例：4 根 G.652 单模光纤的光缆规格表示为 4B1.1 或 4B1，若同一根 光缆中含有不同种类的光纤，则在规格中间用+号相连。 若含有 4 根多模 50/125 的光纤，则表示为 4A1a 或 4A1。 光缆型号组成 代号 含义 1、分类 GY 通信用室外（野外）光缆 GM 通信用移动光缆 GJ 通信用室（局）内光缆
G--骨架式结构 T--填充式 Z--阻燃结构 C8--8 字型自承式结构 Ⅳ、护层 Y--聚乙烯护层 W--夹带钢丝钢-聚乙烯粘结护层 S--钢-聚乙烯粘结护层 A--铝-聚乙烯粘结护层
V--聚氯乙烯护套 Ⅴ、外护层 53-皱纹钢带纵包铠装聚乙烯护套 23-绕包钢带铠装聚乙烯护套 33-细钢丝绕包铠装聚乙烯护套 43-粗钢丝绕包铠装聚乙烯护套 333-双层细钢丝绕包铠装聚乙烯护套 2、光缆规格的表示法
MG--煤矿用光缆 Ⅱ、加强构件类型 （无型号）--金属加强构件 F--非金属加强构件 Ⅲ、结构特征 D--光纤带结构 （无符号）--松套层绞式结构 X--中心管式结构
GS 通信用设备用光缆 GH 通信用海底光缆 GT 通信用特殊光缆
Hale Waihona Puke

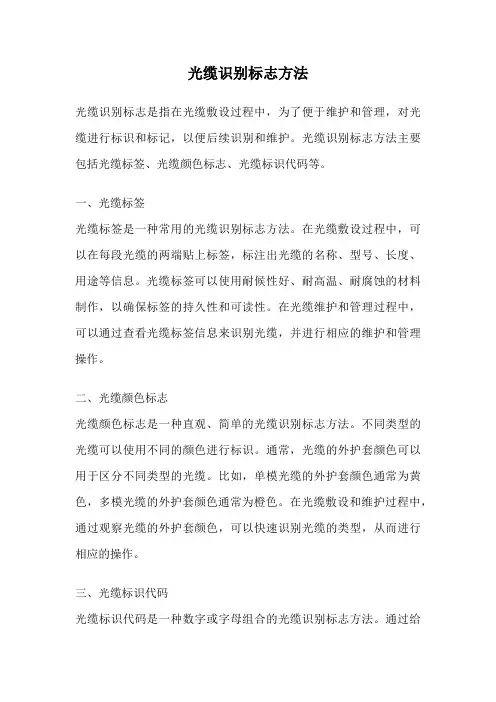

光缆识别标志方法光缆识别标志是指在光缆敷设过程中，为了便于维护和管理，对光缆进行标识和标记，以便后续识别和维护。

光缆识别标志方法主要包括光缆标签、光缆颜色标志、光缆标识代码等。

一、光缆标签光缆标签是一种常用的光缆识别标志方法。

在光缆敷设过程中，可以在每段光缆的两端贴上标签，标注出光缆的名称、型号、长度、用途等信息。

光缆标签可以使用耐候性好、耐高温、耐腐蚀的材料制作，以确保标签的持久性和可读性。

在光缆维护和管理过程中，可以通过查看光缆标签信息来识别光缆，并进行相应的维护和管理操作。

二、光缆颜色标志光缆颜色标志是一种直观、简单的光缆识别标志方法。

不同类型的光缆可以使用不同的颜色进行标识。

通常，光缆的外护套颜色可以用于区分不同类型的光缆。

比如，单模光缆的外护套颜色通常为黄色，多模光缆的外护套颜色通常为橙色。

在光缆敷设和维护过程中，通过观察光缆的外护套颜色，可以快速识别光缆的类型，从而进行相应的操作。

三、光缆标识代码光缆标识代码是一种数字或字母组合的光缆识别标志方法。

通过给每段光缆分配一个唯一的标识代码，可以在光缆维护和管理过程中识别光缆。

光缆标识代码可以根据公司的规范和要求进行编制，可以采用数字、字母或符号的组合，以确保标识代码的唯一性和易读性。

在光缆敷设过程中，可以在光缆两端或每段光缆的接头处标注相应的标识代码，以便后续识别和维护。

四、光缆识别仪器除了以上几种常用的光缆识别标志方法外，还可以使用光缆识别仪器来辅助进行光缆识别。

光缆识别仪器可以通过对光缆进行测试和分析，识别出光缆的类型、长度、连接状态等信息。

光缆识别仪器可以采用光纤测量仪、光缆测试仪等设备，通过发送和接收光信号来实现光缆的识别和测试。

在光缆维护和故障排除过程中，光缆识别仪器可以提供准确的诊断结果，帮助工程师快速定位和解决问题。

总结光缆识别标志方法对于光缆的维护和管理非常重要。

通过合理选择和使用光缆识别标志方法，可以提高光缆的识别和维护效率，减少故障排除的时间和成本。

表1 光缆的分类
2光缆的型号
光缆型号是识别光缆规格程式和用途的代号。光缆的型号由分类、加强构件、派 生、护套、外护套五个部分组成。如图3所示。
图3 光缆型号
2光缆的型号
分类
GY：通信用室（野）外光缆 GJ：通信用室（局）内光缆
GH：通信用海底光缆 GW：通信用无金属光缆
加强构件
无符号：金属加强构件 G：金属重型加强构件
1光缆的结构
光缆的基本结构一般由缆芯、加强元件、填充物和护层等组成，另外，根 据需要还有防水层、缓冲层、绝缘金属导线等构成。
图2 光缆结构
1光缆的结构
分类方法 按所使用的光线分类 按缆芯结构划分 按外护套结构分类 按光缆中有无金属分类 按维护方式分类 按敷设方式分类 按适用范围分类
光缆种类 单模光缆、多模光缆、（阶跃型、渐变型） 层绞式、骨架式、大束管式、带式、单元式 无铠装、钢带铠装、钢丝铠装 有金属光缆、无金属光缆 充油光缆、充气光缆 直埋光缆、管道光缆、架空光缆、水底光缆 中继光缆、海底光缆、用户光缆、局内光缆、长途光缆
GR：通信用软光缆 GS：通信设备内光缆 GT：通信用特殊光缆 GM：通信用移动式光缆
F：非金属构件 H：非金属重型加强构件
2光缆的型号
派生
B：扁平式结构
D：光纤带结构
G：骨架槽结构
R：充气式结构
X：缆中心管（被覆）结构
C：自承式结构 E：椭圆结构 J：光纤紧套被覆结构 T：填充式结构 Z：阻燃结构
光缆识别
目录
CONTENTS
光缆的结构
1
光缆的型号
2
光缆的色谱
3
光缆的端别
4
1光缆的结构
光纤（Optical Fiber）就是用来导光的透明介质纤维，一根实用化的光纤是由多层透明 介质构成的，一般光纤的结构如图所示，可以分为三层：折射率较大的为纤芯、折射 率较低的为包层和外涂覆层，纤芯和包层的结构满足导光要求，控制光波沿纤芯传播； 涂覆层主要起保护作用（因不作导光用，故可染成各种颜色）。

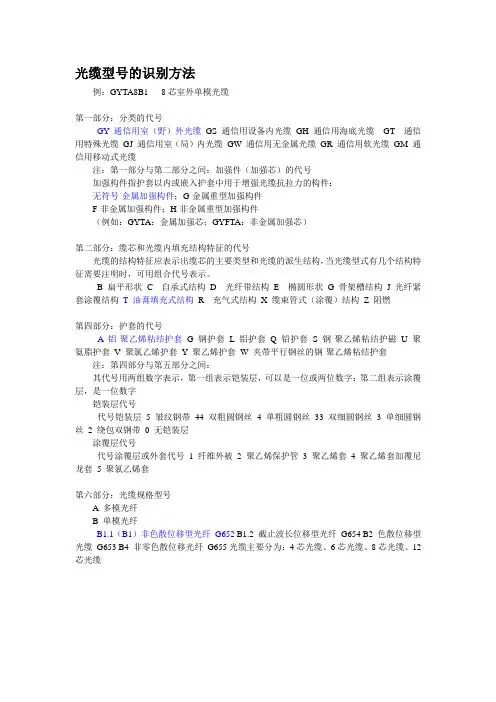

光缆型号的识别方法例：GYTA8B1 8芯室外单模光缆第一部分：分类的代号GY通信用室（野）外光缆GS 通信用设备内光缆GH 通信用海底光缆GT 通信用特殊光缆GJ 通信用室（局）内光缆GW 通信用无金属光缆GR 通信用软光缆GM 通信用移动式光缆注：第一部分与第二部分之间：加强件（加强芯）的代号加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件：无符号-金属加强构件；G-金属重型加强构件F-非金属加强构件；H-非金属重型加强构件（例如：GYTA：金属加强芯；GYFTA：非金属加强芯）第二部分：缆芯和光缆内填充结构特征的代号光缆的结构特征应表示出缆芯的主要类型和光缆的派生结构，当光缆型式有几个结构特征需要注明时，可用组合代号表示。

B 扁平形状C 自承式结构D 光纤带结构E 椭圆形状G 骨架槽结构J 光纤紧套涂覆结构T 油膏填充式结构R 充气式结构X 缆束管式（涂覆）结构Z 阻燃第四部分：护套的代号A铝-聚乙烯粘结护套G 钢护套L 铝护套Q 铅护套S 钢-聚乙烯粘结护磁U 聚氨脂护套V 聚氯乙烯护套Y聚乙烯护套W 夹带平行钢丝的钢-聚乙烯粘结护套注：第四部分与第五部分之间：其代号用两组数字表示，第一组表示铠装层，可以是一位或两位数字；第二组表示涂覆层，是一位数字铠装层代号代号铠装层 5 皱纹钢带44 双粗圆钢丝 4 单粗圆钢丝33 双细圆钢丝 3 单细圆钢丝 2 绕包双钢带0 无铠装层涂覆层代号代号涂覆层或外套代号1 纤维外被2 聚乙烯保护管3 聚乙烯套4 聚乙烯套加覆尼龙套 5 聚氯乙烯套第六部分：光缆规格型号A多模光纤B 单模光纤B1.1（B1）非色散位移型光纤G652 B1.2 截止波长位移型光纤G654 B2 色散位移型光缆G653 B4 非零色散位移光纤G655光缆主要分为：4芯光缆、6芯光缆、8芯光缆、12芯光缆。

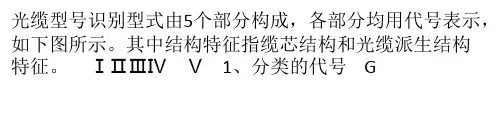

光缆型号识别详解,光缆类型和等级光纤系列-Fiber Series 2010-03-06 17:20:23 阅读127 评论0 字号：大中小订阅型式由5个部分构成，各部分均用代号表示，如下图所示。

其中结构特征指缆芯结构和光缆派生结构特征。

ⅠⅡⅢⅣⅤ1、分类的代号GY——通信用室（野）外光缆2、加强构件的代号加强构件指扩大以内或嵌入护套中用于增强光缆抗拉力的构件。

如同时有金属和非金属的加强构件，只表示为金属构件结构特征。

（无符号）——金属加强构件F——非金属加强构件3、光缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。

当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下列相应的代号自上而下的顺序排列。

D——光纤带结构S——光纤松套被覆结构J——光纤紧套被覆结构（无符号）——层绞结构X——缆中心管（被覆）结构T——填充式结构C——自承式结构E——椭圆形状Z——阻燃结构4、护套的代号Y——聚乙烯护套V——聚氯乙烯护套A——铝—聚乙烯粘结护套（简称A护套）S——钢—聚乙烯粘结护套（简称S护套）W——夹带钢丝的钢—聚乙烯粘结护套（简称W护套）5、外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或二位数字，见表1；第二组表示外被层或外套，它应是一位数字。

光纤的规格的构成光纤的规格是由光纤数和光纤类别组成。

光纤数的代号用光缆中同类别光纤的实际有效数目的数字表示。

光纤类别的代号光纤类别应采用光纤产品的分类代号表示，即用大写A表示多模光纤，大写B表示单模光纤再以数字和小写字母表示不同种类光纤。

A多模光纤，见表3。

表1 铠装层表2 外被层或外套表3 多模光纤通信常用光缆种类通信常用光缆种类主要有五种:1、G.652光纤目前广泛应用的常规单模光纤，称为1310nm波长性能最佳的单模光纤，又称为色散未移位单模光纤。

光缆规格型号说明光缆有哪些型号光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。

今天买购网装修界小编主要为您介绍光缆规格型号，光缆的分类标准等知识，希您阅读本文后能对光缆有个更深刻的了解。

GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯(PE)。

松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。

涂塑铝带(APL)纵包后挤制聚乙烯护套成缆。

8、12代表是8芯和12芯B1代表G.652类是常规单模光纤。

通信光纤具体分为G.651、G.652、G.653、G.654、G.655和G.656六个大类和若干子类(1) G.651类是多模光纤，IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。

(2)G.652类是常规单模光纤，目前分为G.652A、G.652B、G.652C和G.652D四个子类,IEC和GB/T 把G.652C命名为B1.3外，其余的则命名为B1.1(3)G.653光纤是色散位移单模光纤，IEC 和GB/T把G.653光纤分类命名为B2型光纤。

(4)G.654光纤是截止波长位移单模光纤，也称为1550nm性能最佳光纤，IEC和GB/T把G.654光纤分类命名为B1.2型光纤。

(5)G.655类光纤是非零色色散位移单模光纤，目前分为G.655A、G.655B和G.655C三个子类，IEC和GB/T把G.655类光纤分类命名为B4类光纤。

型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构;GYSTA有松套结构，而GYTA没有这种结构;光缆型号组成代号含义一分类GY 通信用室外(野外)光缆GM 通信用移动光缆GJ 通信用室(局)内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件 F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构 D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管(被覆)结构T 填充式结构 B 扁平结构Z 阻燃 C 自承式四护套Y 聚乙烯V 聚氯乙烯 F 氟塑料U 聚氨酯 E 聚酯弹性体 A 铝带--聚乙烯粘结护层S 钢带--聚乙烯粘结护层W 夹带钢丝的钢带--聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装 2 双钢带 3 细圆钢丝 4 粗圆钢丝 5 皱纹钢带 6 双层圆钢丝外被层或护套1 纤维外护套 2 聚氯乙烯护套 3 聚乙烯护套 4 聚乙烯护套加敷尼龙护套 5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别A 多模光纤 B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。

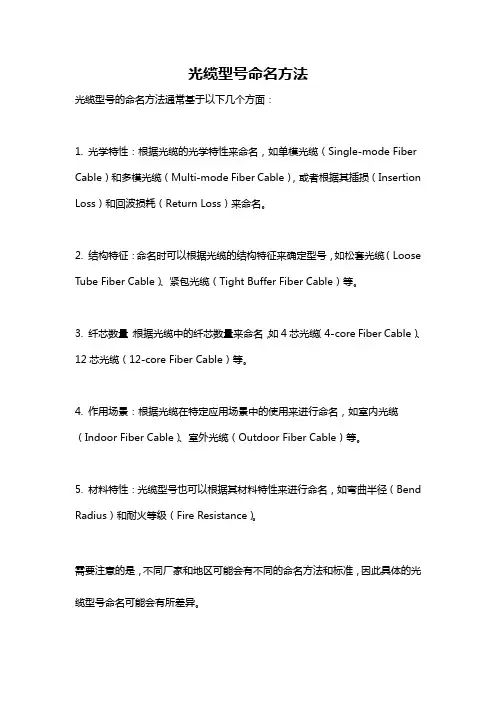

光缆型号命名方法
光缆型号的命名方法通常基于以下几个方面：
1. 光学特性：根据光缆的光学特性来命名，如单模光缆（Single-mode Fiber Cable）和多模光缆（Multi-mode Fiber Cable），或者根据其插损（Insertion Loss）和回波损耗（Return Loss）来命名。

2. 结构特征：命名时可以根据光缆的结构特征来确定型号，如松套光缆（Loose Tube Fiber Cable）、紧包光缆（Tight Buffer Fiber Cable）等。

3. 纤芯数量：根据光缆中的纤芯数量来命名，如4芯光缆（4-core Fiber Cable）、12芯光缆（12-core Fiber Cable）等。

4. 作用场景：根据光缆在特定应用场景中的使用来进行命名，如室内光缆（Indoor Fiber Cable）、室外光缆（Outdoor Fiber Cable）等。

5. 材料特性：光缆型号也可以根据其材料特性来进行命名，如弯曲半径（Bend Radius）和耐火等级（Fire Resistance）。

需要注意的是，不同厂家和地区可能会有不同的命名方法和标准，因此具体的光缆型号命名可能会有所差异。

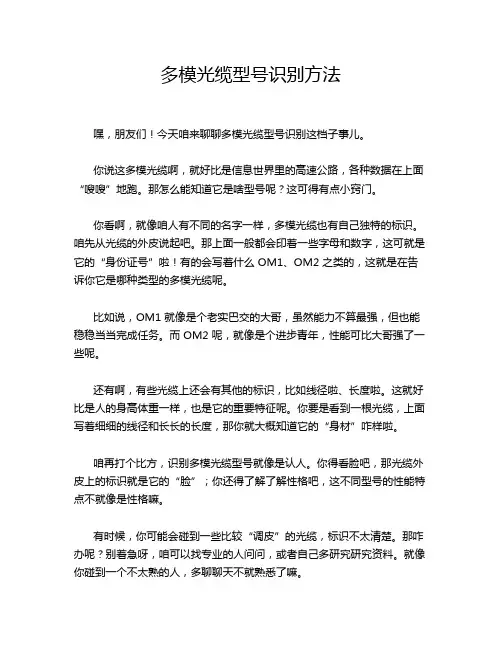

多模光缆型号识别方法嘿，朋友们！今天咱来聊聊多模光缆型号识别这档子事儿。

你说这多模光缆啊，就好比是信息世界里的高速公路，各种数据在上面“嗖嗖”地跑。

那怎么能知道它是啥型号呢？这可得有点小窍门。

你看啊，就像咱人有不同的名字一样，多模光缆也有自己独特的标识。

咱先从光缆的外皮说起吧。

那上面一般都会印着一些字母和数字，这可就是它的“身份证号”啦！有的会写着什么 OM1、OM2 之类的，这就是在告诉你它是哪种类型的多模光缆呢。

比如说，OM1 就像是个老实巴交的大哥，虽然能力不算最强，但也能稳稳当当完成任务。

而 OM2 呢，就像是个进步青年，性能可比大哥强了一些呢。

还有啊，有些光缆上还会有其他的标识，比如线径啦、长度啦。

这就好比是人的身高体重一样，也是它的重要特征呢。

你要是看到一根光缆，上面写着细细的线径和长长的长度，那你就大概知道它的“身材”咋样啦。

咱再打个比方，识别多模光缆型号就像是认人。

你得看脸吧，那光缆外皮上的标识就是它的“脸”；你还得了解了解性格吧，这不同型号的性能特点不就像是性格嘛。

有时候，你可能会碰到一些比较“调皮”的光缆，标识不太清楚。

那咋办呢？别着急呀，咱可以找专业的人问问，或者自己多研究研究资料。

就像你碰到一个不太熟的人，多聊聊天不就熟悉了嘛。

哎呀，你说这多模光缆型号识别是不是挺有意思的？咱可不能小瞧了这些小小的标识，它们背后可藏着大秘密呢！掌握了识别方法，咱就能更好地利用这些光缆，让信息传输更顺畅。

所以啊，朋友们，以后看到多模光缆可别两眼一抹黑啦，仔细瞅瞅它的外皮，说不定你就能发现它的小秘密呢！咱可得把这本事学会了，这样在信息的海洋里才能游得更自在呀！这多模光缆型号识别，咱可得重视起来，别到时候用错了光缆，那可就麻烦咯！大家说是不是这个理儿呀！。

2021/4/6
46
光缆是由光纤、高分子材料、金属－ 塑料复合带及金属加强件等共同构成的光 信息传输介质。
图2.1所示的是所用材料种类最多的 GYTY53＋333 层 绞 式 钢 带 纵 包 双 层 钢 丝 铠 装光缆的横截面图。
2021/4/6
5
图2.1 层绞式钢带纵包双层钢丝铠装光缆结构图
2021/4/6
6
除了光纤外，构成光缆的材料可分为 三大类。（1）高分子材料：松套管材料、 聚乙烯护套料、无卤阻燃护套料、聚乙烯 绝缘料、阻水油膏、阻水带、聚酯带。（2） 金属－塑料复合带：钢塑复合带、铝塑复 合带。（3）中心加强件：磷化钢丝、不锈 钢丝、玻璃钢圆棒等。
44
下面是某种海底光缆的技术指标，供 参考。
• 光缆缆芯的直径：3mm（或5mm， 7mm）。
• 第一层钢丝的根数：8～16根。
• 第二层钢丝的根数：16～24根。
• 加两层钢丝后的光缆外径：9.5mm （或12mm）。
• 加 钢 管 后 外 径 ： 1 0 . 5 mm（ 或 13mm）。
2021/4/6
2021/4/6
32
图2.14 光纤规格的构成
2021/4/6
33
2021/4/6
34
2021/4/6
35
（3）光缆型号示例
例1 光缆型号为 例2 光缆型号为 例3 光缆型号为
GYTA53-12A1 GYDXTW-144B1 GJFBZY-12B1
2021/4/6
36
2．OPGW（光纤复合地线光缆）代号
2021/4/6
15
图2.7 单纤互连光缆
2021/4/6
图2.8 双纤互连光缆

目录1 引言 (1)2 光缆的发展 (1)2.1光纤的标准化 (1)2.1.1 单模光纤 (1)2.1.2 多模光纤 (2)2.2光缆的各种结构 (2)3 光缆型号识别 (5)4 光缆安装 (7)4.1光缆的选用原则 (8)4.2光缆的施工 (8)4.2.1户外架空光缆施工 (8)4.2.2 户外管道光缆施工 (8)4.2.3 直接地埋光缆的敷设 (9)4.2.4 建筑物内光缆的敷设 (10)5 光缆的测试参数和测试方法 (10)5.1光缆链路的关键物理参数 (10)5.1.1 光在光缆中传输的衰减 (10)5.1.2 光在光缆中传输的损耗 (11)5.2光纤网络的测试测量设备 (11)6 光缆障碍点的判断与维修 (12)6.1光缆线路常见的障碍现象和原因 (12)6.2障碍点的查找 (12)致谢 ............................................................................................. 错误！未定义书签。

参考文献 ..................................................................................... 错误！未定义书签。

1 引言1977年，世界上第一条光纤通信系统在美国芝加哥市投入商用，速率为45Mb/s。

进入实用阶段以后，光纤通信的应用发展极为迅速，应用的光纤通信系统已经多次更新换代。

70年代的光纤通信系统主要是用多模光纤，应用光纤的短波长（850纳米）波段，（1纳米=1000兆分之一米，即米）。

80年代以后逐渐改用长波长（1310纳米），光纤逐渐采用单模光纤，到90年代初，通信容量扩大了50倍，达到2.5Gb/s。

进入90年代以后，传输波长又从1310纳米转向更长的1550纳米波长，并且开始使用光纤放大器、波分复用（WDM）技术等新技术。

光缆、电缆型号的表示方法光缆型号表示方法全介质自承式室外通信光缆型号、规格表示方法由光缆用途Ⅰ、加强件型式Ⅱ、光缆结构Ⅲ、护套型式Ⅳ、光纤芯数和类别Ⅴ组成。

Ⅰ ⅡⅢⅣ---- Ⅴ用英文大写字母表示，各部分代号及含义如下表所示ⅠⅡⅢⅣⅤ符号含义符号含义符号含义符号含义符号含义GY 室外通信光缆FZ全介质非金属外加强件自承式X中心束管式Y聚乙烯护套mXB1m表示光纤根数; B1表示二氧化硅单模光纤无符号松套管层绞式V聚氯乙烯护套举例：GYFZXY---8×B1全介质非金属外加强件自承式中心束管式室外通信光缆，8芯二氧化硅单模光纤电缆型号表示方法HYA---铜芯实心聚烯烃绝缘铝塑粘结综合护套市内通信电缆。

HYAT---铜芯实心聚烯烃绝缘填充式铝塑粘结综合护套市内通信电缆。

HYPA---铜芯泡沫皮聚烯烃绝缘铝塑粘结综合护套市内通信电缆。

HYPAT---铜芯泡沫皮聚烯烃绝缘填充式铝塑粘结综合护套市内通信电缆。

HYAC---铜芯实心聚烯烃绝缘铝塑粘结综合护套自承式市内通信电缆。

HYA53---铜芯实心聚烯烃绝缘铝塑粘结综合护套单层钢带铠装聚乙烯外护套市内通信电缆。

HYAT53---铜芯实心聚烯烃绝缘填充式铝塑粘结综合护套单层皱纹钢带铠装聚乙烯外护套市内通信电缆。

HYPA53---铜芯泡沫皮聚烯烃绝缘铝塑粘结综合护套单层皱纹钢带铠装聚乙烯外护套市内通信电缆。

HYPAT53---铜芯泡沫皮聚烯烃绝缘填充式铝塑粘结综合护套单层皱纹钢带铠装聚乙烯外护套市内通信电缆。

HYAT33---铜芯聚烯烃绝缘填充式铝塑粘结综合护套单层细钢丝铠装聚乙烯外护套市内通信电缆。

HYAT43---铜芯聚烯烃绝缘填充式铝塑粘结综合护套单层粗钢丝铠装聚乙烯外护套市内通信电缆。

二. 程控交换局用电缆HCJVVP2、 HSCJVVP2：镀锡实心铜线聚氯乙烯绝缘铝带屏蔽聚氯乙烯护套电缆，主要用于数字开关系统装备之间的连接。

HCJVVP2、HCJVV、HSCJVV、HSCJVVP2：镀锡实心铜线铝带屏蔽（或非屏蔽）聚氯乙烯护套，主要用于接线架之间或接线架与分线架之间的连接。

光纤型号定义光纤型号的定义主要涉及以下几个方面：1. 分类代号及其意义：
* GY——通信用室（野）外光缆；
* GR——通信用软光缆；
* GJ——通信用室（局）内光缆；
* GS——通信用设备内光缆；
* GH——通信用海底光缆；
* GT——通信用特殊光缆。

2. 加强构件代号及其意义：
* 无符号——金属加强构件；
* F——非金属加强构件；
* G——金属重型加强构件；
* H——非金属重型加强构件。

3. 派生特征代号及其意义：
* D——光纤带状结构；
* G——骨架槽结构；
* B——扁平式结构；
* C——自承式结构；
* T——填充式结构；
* Z ——阻燃式结构。

4. 护层代号及其意义：
* Y——聚乙烯护层；
* V——聚氯乙烯护层；
* U——聚氨酯护层；
* A——铝-聚乙烯粘结护层；
* L——铝护套；
* G——钢护套；
* Q——铅护套；
* S——钢-铝-聚乙烯综合护套。

5. 外护层的定义是指铠装层及其铠装外边的外护层。

其意义是保护光缆在运输和使用过程中不受外界环境的影响，提高光缆的机械性能和防潮性能。

外护层的作用是防止光缆受到外力损伤和各种环境因素的侵害，确保光缆在使用过程中的安全性和可靠性。

同时，外护层也是区分光缆型号的重要标志之一。

不同类型的光缆具有不同的外护层结构和材料，因此可以通过外护层的特征来判断光缆的型号和使用环境。

一文读懂光缆型号及分类！松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏，对光纤进行了关键性保护……示例：光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。

型式代号光缆的型式由五个部分组成，如下所示。

各部分均用代号表示。

1、分类的代号GY－－－－通信用室（野）外光缆2、加强构件的代号（无符号）－－－－金属加强构件F－－－－非金属加强构件3、结构特征的代号D－－－－光纤带状结构（无符号）－－－－光纤松套被覆结构J－－－－光纤紧套被覆结构（无符号）－－－－层绞结构G－－－－骨架槽结构X－－－－缆中心管（被覆）结构T－－－－油膏填写充式结构（无符号）－－－－干式阻水结构E－－－－护层椭圆截面C－－－－自承式结构B－－－－扁平形状Z－－－－阻燃结构4、护层的代号Y－－－－聚乙烯护套V－－－－聚氯乙烯护套A－－－－铝—聚乙烯粘结构护套（简称A护套）S－－－－钢—聚乙烯粘结构护套（简称S护套）W－－－－夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5、外护层的代号规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“＋”号隔开。

（1）光纤规格：光纤规格是由光纤数和光纤类别代号组成。

光纤数用光缆中同一类别光纤的实际有效数目的数字表示。

也可用光纤带（管）数和每带（管）光纤数为基础的计算加圆括号来表示。

光纤类别的代号（2）导电芯线规格：导电芯线规格的构成符合有关电缆标准中铜导电芯线构成的规定。

例表：GYFTY0424B1代号构成说明：松套层绞填充式、非金属中心加强件、聚乙稀护套加覆防白蚁的尼龙层的通信用室外光缆，包含24根B1．1类单模光纤。

直埋光缆（GYTA53型）产品描述GYTA53（金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆）光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。
