光缆型号的编制方法

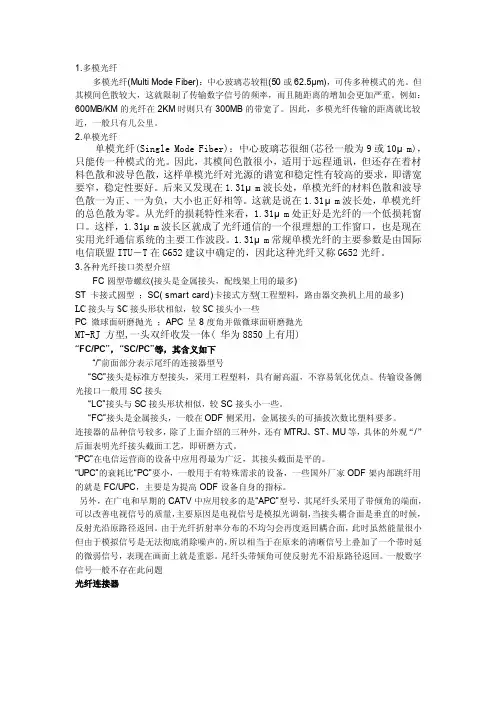

1.多模光纤多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。

因此，多模光纤传输的距离就比较近，一般只有几公里。

2.单模光纤单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

后来又发现在1.31μm波长处，单模光纤的材料色散和波导色散一为正、一为负，大小也正好相等。

这就是说在1.31μm波长处，单模光纤的总色散为零。

从光纤的损耗特性来看，1.31μm处正好是光纤的一个低损耗窗口。

这样，1.31μm波长区就成了光纤通信的一个很理想的工作窗口，也是现在实用光纤通信系统的主要工作波段。

1.31μm常规单模光纤的主要参数是由国际电信联盟ITU－T在G652建议中确定的，因此这种光纤又称G652光纤。

3.各种光纤接口类型介绍FC圆型带螺纹(接头是金属接头，配线架上用的最多)ST 卡接式圆型；SC( smart card)卡接式方型(工程塑料，路由器交换机上用的最多)LC接头与SC接头形状相似，较SC接头小一些PC 微球面研磨抛光；APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观“/”后面表明光纤接头截面工艺，即研磨方式。

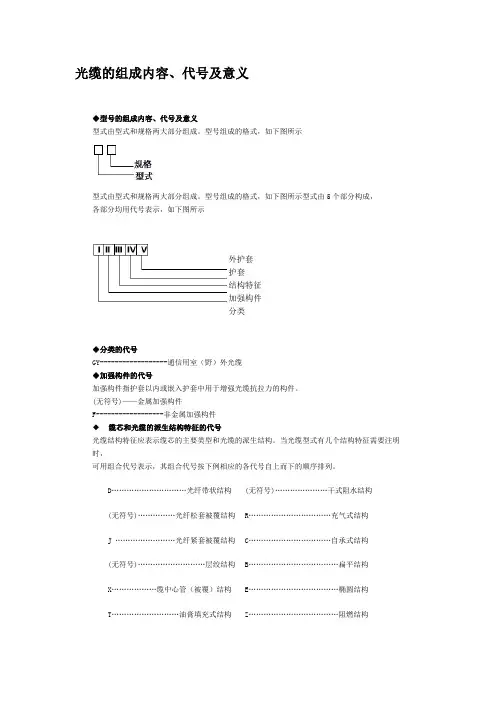

光缆的组成内容、代号及意义◆型号的组成内容、代号及意义型式由型式和规格两大部分组成。

型号组成的格式，如下图所示型式由型式和规格两大部分组成。

型号组成的格式，如下图所示型式由5个部分构成，各部分均用代号表示，如下图所示外护套护套结构特征加强构件分类◆分类的代号GY------------------通信用室（野）外光缆◆加强构件的代号加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。

(无符号)——金属加强构件F------------------非金属加强构件◆缆芯和光缆的派生结构特征的代号光缆结构特征应表示缆芯的主要类型和光缆的派生结构。

当光缆型式有几个结构特征需要注明时，可用组合代号表示，其组合代号按下例相应的各代号自上而下的顺序排列。

D…………………………光纤带状结构(无符号)……………光纤松套被覆结构J ……………………光纤紧套被覆结构(无符号)………………………层绞结构X………………缆中心管（被覆）结构T………………………油膏填充式结构(无符号)…………………干式阻水结构R……………………………充气式结构C……………………………自承式结构B………………………………扁平结构E………………………………椭圆结构Z………………………………阻燃结构◆护套的代号Y………………………聚乙烯护套V……………………聚氯乙烯护套U………………………聚氨酯护套A…………铝-聚乙烯护套(简称A护套)S…………钢-聚乙烯护套(简称S护套) W………夹带平行钢丝的钢聚乙烯护套L……………………………铝护套G……………………………钢护套Q……………………………铅护套表1 铠装层◆外护层的代号当有外护层时，它可包括垫层、铠装层和外被层的某些部分和全部，其代号用两组数字表示（垫层不需表示），第一组表示铠装层，它可以是一位或两位数字，见表1；第二组表示外被层或外套，它应是一位数字，见表2。

表2 外被层或外套◆光缆规格的构成光缆的规格是由光纤和导电线芯的有关规格组成◆光纤数的代号光缆中同类光纤的实际有效数目用数字表示◆光纤类别的代号光纤类别采用光纤产品的分类代号表示，即用大写A和B分别表示多模光纤和单模光纤，用数字和小写字母表示不同类别的多模或单模光纤，A——多模光纤，见表3。

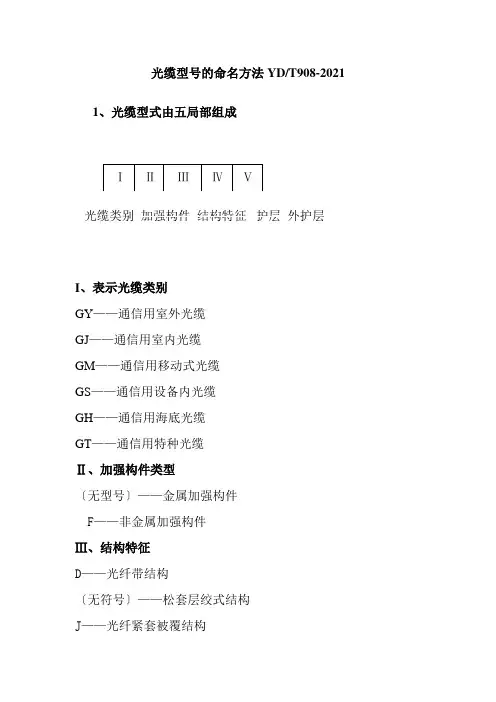

光缆型号的命名方法YD/T908-20211、光缆型式由五局部组成I、表示光缆类别GY——通信用室外光缆GJ——通信用室内光缆GM——通信用移动式光缆GS——通信用设备内光缆GH——通信用海底光缆GT——通信用特种光缆Ⅱ、加强构件类型〔无型号〕——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构〔无符号〕——松套层绞式结构J——光纤紧套被覆结构〔无符号〕——层胶结构X——中心管式结构G——骨架式结构T——填充式R——充气式结构C——自承式结构B——扁平形状E——椭圆形状Z——阻燃结构C8——8字型自承式结构Ⅳ、护套Y——聚乙烯护套V——聚氯乙烯护套U——聚氨酯护套A——铝—聚乙烯粘结护套〔简称A护套〕S——钢—聚乙烯粘结护套〔简称S护套〕W——夹带钢丝钢—聚乙烯粘结护套〔简称W护套〕L——铝护套G——钢护套Q——铅护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格。

例：4根单模光纤的光缆规格表示为或4B1，假设同一根光缆中含有不同种类的光纤，那么在规格中间用‘’号相连。

假设含有4根多模50/125的光纤，那么表示为4A1a或4A1。

3、本公司常用型号说明GYXTW——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护层通信用室外光缆，适用于管道及架空敷设。

GYXTW53——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护套、纵包皱纹钢带铠装聚乙烯护层通信用室外光缆，适用于直埋敷设。

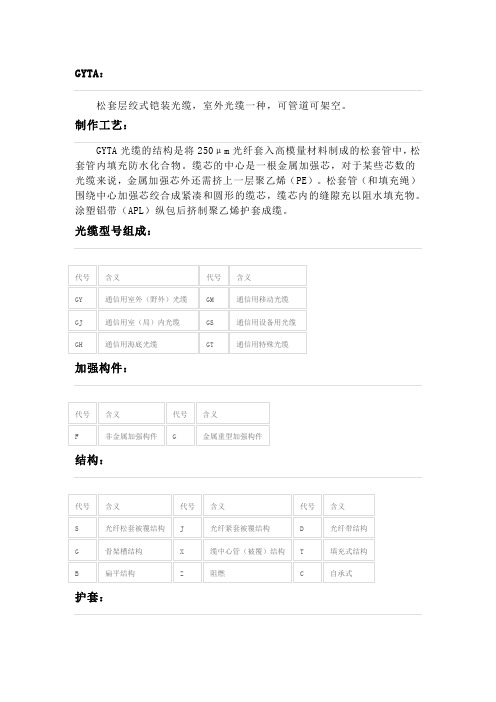

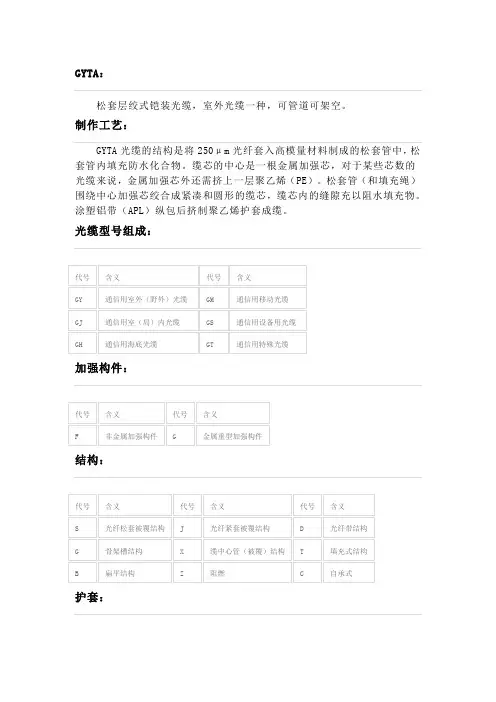

GYTA——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套通信用室外光缆，适用于管道及架空敷设。

GYTS——金属加强构件、松套层绞填充式、钢－聚乙烯粘结护套通信用室外光缆，适用于管道及架空敷设。

GYTY53——金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆，适用于直埋敷设。

光缆型号的编制方法示例■光缆型号的构成光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。

■型式代号光缆的型式由五个部分组成，如下所示。

各部分均用代号表示。

1 分类的代号CY ---- 通信用室（野）外光缆2 加强构件的代号(无符号) ---- 金属加强构件F ---- 非金属加强构件3 结构特征的代号D ---- 光纤带状结构(无符号) ---- 光纤松套被覆结构J ---- 光纤紧套被覆结构(无符号) ---- 层绞结构G ---- 骨架槽结构X ---- 缆中心管（被覆）结构T ---- 油膏填写充式结构(无符号) ---- 干式阻水结构E ---- 护层椭圆截面C ---- 自承式结构B ---- 扁平形状Z ---- 阻燃结构4 护层的代号Y ---- 聚乙烯护套V----聚氯乙烯护套A----铝—聚乙烯粘结构护套（简称A护套）S----钢—聚乙烯粘结构护套（简称S护套）W----夹带平行钢丝的钢—聚乙烯粘结构护套（简称W护套）5 外护层的代号代号铠装层代号外被层或外套0 无铠装层 1 纤维外被3 单细圆钢丝 3 聚乙烯套5 皱纹钢带 4 聚乙烯套加覆尼龙层■规格代号光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导电芯线规格之间用“+”号隔开。

(1) 光纤规格：光纤规格是由光纤数和光纤类别代号组成。

光纤数用光缆中同一类别光纤的实际有效数目的数字表示。

也可用光纤带（管）数和每带（管）光纤数为基础的计算加圆括号来表示。

光纤类别的代号代号光纤类别对应ITUT标准Ala或Al 50/125µm二氧化硅系渐变型多模光纤 G.651Alb 62.5/125µm二氧化硅系渐变型多模光纤 G.651B1.1或B1 二氧化硅普通单模光纤 G.652 B4 非零色散位移单模式光纤G.655 (2) 导电芯线规格：导电芯线规格的构成符合有关电缆标准中铜导电芯线构成的规定。

GYFTY04 24B1代号构成说明：松套层绞填充式、非金属中心加强件、聚乙稀护套加覆防白蚁的尼龙层的通信用室外光缆，包含24根B1.1类单模光纤。

光缆型号的命名方法(YD/T908-2000)1、光缆型式由五部分组成Ⅰ、Ⅱ、Ⅲ、Ⅳ、ⅤI、表示光缆类别GY——通信用室外光缆GJ——室内光缆MG——煤矿用光缆Ⅱ、加强构件类型（无型号）——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构（无符号）——松套层绞式结构X——中心管式结构G——骨架式结构T——填充式Z——阻燃结构C8——8字型自承式结构Ⅳ、护层Y——聚乙烯护层W——夹带钢丝钢—聚乙烯粘结护层S——钢—聚乙烯粘结护层A——铝—聚乙烯粘结护层V——聚氯乙烯护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格。

例：4根G.652单模光纤的光缆规格表示为4B1.1或4B1，若同一根光缆中含有不同种类的光纤，则在规格中间用‘+’号相连。

若含有4根多模50/125的光纤，则表示为4A1a或4A1。

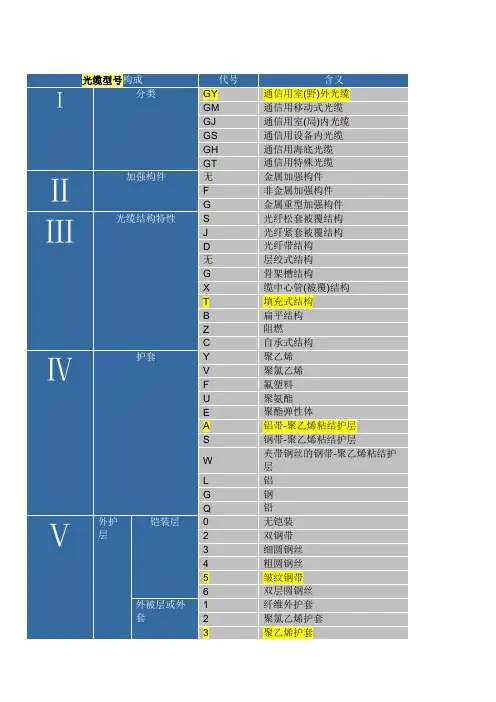

光缆型号组成代号含义1、分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆2、加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件3、S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式4、护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅5、外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套 1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管6、光纤芯数直接由阿拉伯数字写出光纤类别A 多模光纤B 单模光纤例GYTA-8B1.3通信用室外光缆（GY）填充式结构（T）铝-聚乙烯粘结护套（A）8芯（8）常规单模光纤G.652C（B1.3）。

带状光缆型号字母代码
光缆型号的命名方法(YD/T908-2000)光缆型式由五部分组成：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ
Ⅰ、表示光缆类别
GY--通信用室外光缆
GJ--室内光缆
MG--煤矿用光缆
Ⅱ、加强构件类型
(无型号)--金属加强构件
F--非金属加强构件
Ⅲ、结构特征
D--光纤带结构
(无符号)--松套层绞式结构
X--中心管式结构
G--骨架式结构
T--填充式
Z--阻燃结构
C8--8字型自承式结构
Ⅳ、护层
Y--聚乙烯护层
W--夹带钢丝钢-聚乙烯粘结护层
S--钢-聚乙烯粘结护层
A--铝-聚乙烯粘结护层
V--聚氯乙烯护套
Ⅴ、外护层
53-皱纹钢带纵包铠装聚乙烯护套23-绕包钢带铠装聚乙烯护套
33-细钢丝绕包铠装聚乙烯护套
43-粗钢丝绕包铠装聚乙烯护套
333-双层细钢丝绕包铠装聚乙烯护套。

光缆型号命名方法1型号的组成1.1型号组成的内容型号由型式、规格和特殊性能标识（可缺省）三大部分组成。

1.2型号组成的格式化见图1。

型式代号、规格代号和特殊性能标识（可缺省）之间应空一个格。

图1 型号组成的格式2型号的组成内容、代号及含义2.1型式2.1.1 型式的组成和格式型式由五个部分组成，各部分均用代号表示，如图2所示。

其中结构特征指缆芯结构和光缆派生结构特征。

图2 光缆型式的构成2.1.2 分类的代号及含义2.1.2.1 总则光缆按适用场合分为室外、室内和室内外等几大类，每一大类下面还细分成小类。

当现有分类代号不能满足新型光缆命名需要时，应在相应代号后面增加新字母以方便表达。

加入的数字符应符合下列规定：——应使用一个带下划线的英文字母；——使用的字符应与下面相应的同一大类列出的字符不重复；——应尽量采用与新分类名称相关的词汇的拼音或英文的首字母。

2.1.2.2 室外型GY——通信用室（野）外光缆GYW——通信用微型室外光缆GYC——通信用气吹布放微型室外光缆GYL——通信用室外路面微槽敷设光缆GYP——通信用室外防鼠啮排水管道光缆2.1.2.3 室内型GJ——通信用室（局）内光缆GJC——通信用气吹布放微型室内光缆GJX——蝶形引放光缆2.1.2.4 室内外型GJY——通信用室内外光缆GJYX——室内外蝶形引放光缆2.1.2.5 其它类型GH——通信用海底光缆GM——通信用移动式光缆GS——通信用设备光缆GT——通信用特殊光缆2.1.3 加强构件的代号及含义加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。

当遇到以下代号不能准确表达光缆的加强构件特征时，应增加新字符以方便表达。

新字符应符合下列规定：——应使用一个带下划线的英文字母；——使用的字符应与下面列出的字符不重复；——应尽量采用与新构件特征相关的词汇的拼音或英文的首字母。

加强构件的代号及含义如下：（无符号）——金属加强构件F——非金属加强构件2.1.4 缆芯和光缆的派生结构特征的代号及含义2.1.4.1 总则光缆结构特征应表示出缆芯的主要结构类型和光缆的派生结构。
