板形控制概述

简述板型控制技术一、引言板型控制技术是指通过对生产过程中的板材进行加工、调整和控制，使其达到预期的形状和尺寸，从而保证产品的质量和精度。

随着工业自动化水平的不断提高，板型控制技术在各个行业中得到了广泛应用。

二、板型控制技术的分类1. 传统板型控制技术：主要包括手工调整、机械调整和液压调整等方法。

这些方法虽然简单易行，但是存在效率低下、精度不高等问题。

2. 数字化板型控制技术：主要包括数值控制（NC）、计算机辅助设计（CAD）、计算机辅助加工（CAM）等技术。

这些技术可以实现自动化加工和精确控制，提高生产效率和产品质量。

三、数字化板型控制技术的应用1. 数值控制：数值控制是一种通过计算机程序来自动化加工的方法，可以实现复杂曲面的加工和精确度高达0.001mm以上。

在汽车、航空航天等领域中得到广泛应用。

2. 计算机辅助设计：计算机辅助设计是一种利用计算机来辅助完成产品设计的方法，可以实现快速、准确、灵活的设计。

在建筑、机械制造等领域中得到广泛应用。

3. 计算机辅助加工：计算机辅助加工是一种利用计算机来控制加工设备进行自动化加工的方法，可以实现高效率、高精度的生产。

在电子、船舶等领域中得到广泛应用。

四、数字化板型控制技术的优势1. 提高生产效率：数字化板型控制技术可以实现自动化加工和快速调整，大大提高了生产效率。

2. 提高产品质量：数字化板型控制技术可以精确控制产品尺寸和形状，保证了产品的质量和精度。

3. 降低成本：数字化板型控制技术可以减少人力投入和误差，降低了生产成本。

五、数字化板型控制技术的发展趋势1. 智能化：未来数字化板型控制技术将更加智能化，可以自主学习和调整生产过程。

2. 多功能性：未来数字化板型控制技术将不仅可以实现板材加工，还可以实现多种材料的加工。

3. 网络化：未来数字化板型控制技术将更加网络化，可以实现远程监控和管理。

六、结论数字化板型控制技术是当前工业自动化的重要组成部分，具有广泛的应用前景和优势。

热轧带钢生产中的板形控制范本热轧带钢生产中的板形控制是一个关键的工艺环节, 对于产品的质量和成本都有着重要的影响。

本文将从板形控制的目标、过程、方法以及优化等方面进行详细的介绍。

一、板形控制的目标热轧带钢的板形控制的主要目标是使得钢带的板形达到设计要求, 即保持带钢在轧机出口处的平直度和边部的整齐度, 同时减小带钢在轧机出口处的侧弯、扭曲和波浪板形等缺陷。

对于一些对称性较好的带钢产品, 还需保持带钢两端表面与轧机的同心度。

二、板形控制的过程热轧带钢板形控制的过程主要包括前段控制、中段控制和后段控制三个阶段。

1.前段控制: 前段主要包括热轧连铸过程和热轧过程中的预弯矫直机、厚度控制等过程。

这一阶段的目标是减小带钢的不均匀厚度分布, 控制带钢的凸度和波浪度, 为后续的板形控制打下基础。

2.中段控制: 中段主要包括轧制机组控制和冷却控制等过程。

通过控制轧机的速度、压下力以及冷却速度等参数, 调整带钢的板形。

在轧制机组控制上, 采用辊形调整、辊系控制等技术手段来改变带钢板形。

在冷却控制上, 通过改变冷却方式、喷水的位置和喷水量等参数来调整带钢的板形。

3.后段控制：后段主要包括带钢的拉直和切割等过程。

通过采用拉直机进行带钢的拉直，使得带钢在轧机出口处达到平直度的要求。

同时，通过切割机对带钢进行切割，保证带钢的两端表面与轧机的同心度。

三、板形控制的方法热轧带钢板形控制的方法主要包括参数调整法、辊形调整法和辊系控制法。

1.参数调整法: 通过调整轧机的速度、压下力、冷却速度等参数来控制带钢的板形。

这种方法操作简单, 但对于复杂的板形控制要求, 效果较差。

2.辊形调整法: 通过调整辊系的形状来改变带钢板形。

辊形调整主要包括辊筒调整和辊系调整两种方法, 通过改变辊系的形状, 调整辊系的凸度、侧弯等参数来控制带钢板形。

3.辊系控制法：辊系控制主要是通过辊系控制技术来改变辊系间的关系，从而改变带钢的板形。

辊系控制主要包括辊系窜凸控制、动力控制和形态控制等方法，这些方法可以实现对辊系间的力学和几何关系进行控制，进而控制带钢的板形。

热轧带钢生产中的板形控制是指通过有效的生产工艺和控制措施，使得热轧带钢的板形达到设计要求，保证其质量和使用性能。

板形是指热轧带钢在轧制过程中产生的纵横向偏差，包括厚度不均匀、横向偏斜、波浪形状等。

合理的板形控制不仅能提高产品的表面质量、平坦度和尺寸精度，还能减少废品率和提高生产效率。

本文将从板形控制的重要性、主要影响因素和改善措施等方面进行分析和探讨。

一、板形控制的重要性热轧带钢的板形控制对产品质量和性能至关重要，具有以下重要性：1. 保证产品的平整度和尺寸精度。

合理的板形控制可以减少热轧带钢在轧制过程中产生的纵横向偏差，从而提高产品的平整度和尺寸精度，确保产品符合设计要求。

2. 改善产品的表面质量。

板形不均匀会导致带钢表面产生波浪、皱纹等缺陷，降低产品的表面质量。

通过有效的板形控制，可以减少这些缺陷的发生，提高产品的表面光洁度和平坦度。

3. 减少废品率和提高生产效率。

不合格的板形会导致产品剪切不良、卷取不良等问题，增加废品率。

通过优化板形控制，可以减少废品率，提高产品的一次成型合格率，提高生产效率。

二、主要影响因素热轧带钢的板形受到多个因素的影响，主要包括以下几个方面：1. 轧制工艺参数。

轧制工艺参数对板形的影响是最直接和关键的。

包括轧制温度、轧制速度、带材的展宽比、轧辊的形状等。

合理的调整和控制这些参数，可以有效地改善板形。

2. 带钢的翘曲性能。

带钢的翘曲性能取决于材料的力学性能和内应力状态。

当带钢的翘曲性能较差时，易出现板形不佳的现象。

3. 轧机设备的状态。

轧机设备的磨损程度、轧辊的偏差和挠度等都会对板形产生影响。

定期检查和维护轧机设备，保持其正常状态，对于控制板形至关重要。

4. 轧机辊系布置。

轧机辊系布置的合理性会对板形产生直接影响。

轧机辊系的过柱、过程和反曲等布置方式，可以通过对带材的实际形变过程进行控制，达到改善板形的效果。

三、改善措施为了控制热轧带钢的板形，可以采取以下措施：1. 合理调整和控制轧制工艺参数。

热轧带钢生产中的板形控制是保证产品质量的关键环节之一。

板形控制主要包括轧制工艺参数的调整和辊系结构的优化两方面。

本文将从这两个方面进行详细的介绍。

一、轧制工艺参数的调整1. 温度控制：热轧带钢的温度对板形控制有着重要影响。

过高的温度会导致带钢热膨胀，从而产生较大的板凸度；过低的温度则会导致带钢冷却过快，使得带钢变形不均匀。

因此，必须对热轧带钢的温度进行精确控制，确保其在适宜的温度范围内进行轧制。

在实际生产中，可以通过控制热轧带钢的加热温度、热轧温度和冷却方式等来实现温度控制。

可以采用先控制热轧带钢的加热温度，确保钢坯达到适宜的温度范围，然后通过控制热轧带钢的入口温度和轧制温度来进一步调整温度进行控制。

同时，还可以优化冷却方式，如采用水冷、风冷等方法进行冷却，以达到更好的板形控制效果。

2. 速度控制：热轧带钢的速度对板形控制同样具有重要影响。

速度过快会导致拉伸应力过大，从而使板形产生波状或弓形变形；速度过慢则会导致带钢在轧制过程中受到过多的应力作用，导致板形不稳定。

因此，在热轧带钢的生产过程中，需要对轧制速度进行合理的控制。

可以通过调整轧机的传动装置、辊道的排列方式、模块的配比等来实现速度控制。

同时，还可以通过控制轧机的压下量、变形度等工艺参数来进一步调整速度进行控制。

3. 张力控制：热轧带钢的张力对板形控制同样具有重要影响。

张力过大会导致带钢产生不均匀的塑性变形，从而使板形产生波状或弓形变形；张力过小则会导致带钢发生塑性回弹，导致板形不稳定。

因此，在热轧带钢的生产过程中，需要对张力进行精确的控制。

可以通过调整轧机的辊道间隙、调整轧机的压下量、调整轧机的传动装置等来实现张力控制。

同时，还可以采用张力控制系统进行实时的张力监测和调整，以确保带钢在轧制过程中保持适宜的张力。

二、辊系结构的优化1. 辊系选择：辊系的选择对板形控制具有重要影响。

辊系的结构参数、辊型和辊材质等都会对板形产生影响。

合适的辊系选择可以实现板形的稳定控制，提高产品的表面质量和机械性能。

热轧带钢生产中的板形控制，重要性不可忽视。

板形是指带钢在加热、轧制、冷却等工艺过程中所产生的板材几何形状的特征。

优秀的板形控制可以保证带钢的质量和性能，提高产品的市场竞争力。

板形控制主要涉及到工艺设计、机械设备、工艺参数和辅助控制手段等方面。

下面将详细介绍板形控制的相关内容。

首先，工艺设计是实现优秀板形控制的基础。

工艺设计要充分考虑加热炉、轧机和冷却设备等的配套性能和优化布置。

加热工艺设计要合理控制加热温度和速度，避免板材表面烧伤和内部结构变形。

同时，轧机的选择和布置要符合板材的特性，保证板材的厚度均匀性、宽度偏差和形状控制的稳定性。

冷却设备的设计要满足板材的冷却速度和控制要求，避免板材的变形和缺陷。

其次，机械设备对板形控制起到至关重要的作用。

加热炉要具备恒温、均匀加热的能力，避免板材局部温度差异引起的变形。

轧机要具备高质量的轧辊、轧制力控制等功能，确保板材的均匀变形和良好的表面质量。

冷却设备要有合理的布置和冷却参数，保证板材在冷却过程中的形状稳定。

第三，工艺参数的选择和调整对于板形控制具有重要意义。

加热温度和速度要控制在合理范围内，避免板材表面和内部温度梯度过大引起的变形。

轧制力、轧制速度和轧制间隙要根据板材的性质和要求进行合理的调整，保证板材的均匀变形和形状稳定。

冷却温度和速度等参数要控制在合理的范围内，避免板材在冷却过程中的变形和缺陷。

最后，辅助控制手段的应用可以提高板形控制的精度和稳定性。

例如，引入轧制力控制系统、辊形调整系统和垫板调整系统等，可以实时监测和调整轧机的工作状态，及时纠正板材的偏差和变形。

同时，利用数字化技术和智能控制系统，对板形控制进行实时监测和数据分析，提高板形控制的效果和精度。

总之，热轧带钢生产中的板形控制是一项复杂而关键的工作。

通过合理的工艺设计、优质的机械设备、合理的工艺参数和先进的辅助控制手段的应用，可以实现优秀的板形控制，提高带钢产品的质量和竞争力。

热轧带钢生产中的板形控制热轧带钢是一种由连续轧机通过高温轧制过程中制造的带状钢材，具有广泛的应用领域，如建筑、机械制造、汽车工业等。

然而，在热轧带钢生产过程中，由于各种因素的影响，往往会出现板形问题，即钢带在轧制过程中出现不平整、弯曲或起波等现象。

这不仅影响了带钢的质量和性能，还会给下道工序的加工带来困难和影响。

因此，热轧带钢生产中的板形控制至关重要。

板形问题的产生原因多种多样，下面将分析几个主要的因素，并介绍相应的控制措施。

1. 型辊和辊系的设计和调整：型辊是轧制过程中起着塑性变形和形状控制作用的关键元件。

首先，型辊的选择应根据带钢的要求和钢种的性质进行选择，以确保能够得到所需的板形公差。

其次，型辊和辊系的调整是关键，应确保辊系的轴线垂直于水平线，并且各辊之间的间隙和压力均匀，以避免板形问题的产生和扩大。

2. 加热温度的控制：加热温度是热轧带钢生产中的重要参数之一，直接影响到钢材的塑性变形和板形控制。

在加热过程中，应控制好加热温度的均匀性和稳定性，避免温度过高或不均匀导致的板形问题。

此外，还应注意控制加热速度和冷却速度，以控制好板坯的温度梯度，避免板坯的不均匀热胀冷缩引起的板形问题。

3. 轧制工艺的优化：轧制工艺是实现板形控制的关键。

首先，应合理选择轧制规范，确定合适的轧制温度和轧制比例，以控制好板材的塑性变形和减小残余应力。

其次，应注意轧制过程中的控制，在控制好板材的进给速度和板坯的温度梯度的同时，要控制好辊系的磨损和辊承力等参数，以避免板形问题的产生。

4. 板形测量和反馈控制：板形问题的产生往往是由于辊系和工艺参数的变化引起的，因此要及时发现和识别板形问题的存在和变化，就需要进行板形的测量和反馈控制。

目前，常用的板形测量方法主要有激光束法、光干涉法和摄像机法等，通过对板形的实时测量和分析，可以及时调整辊系和工艺参数，以达到板形控制的目的。

总之，热轧带钢生产中的板形控制是一个复杂的问题，需要从多个方面进行综合分析和控制。

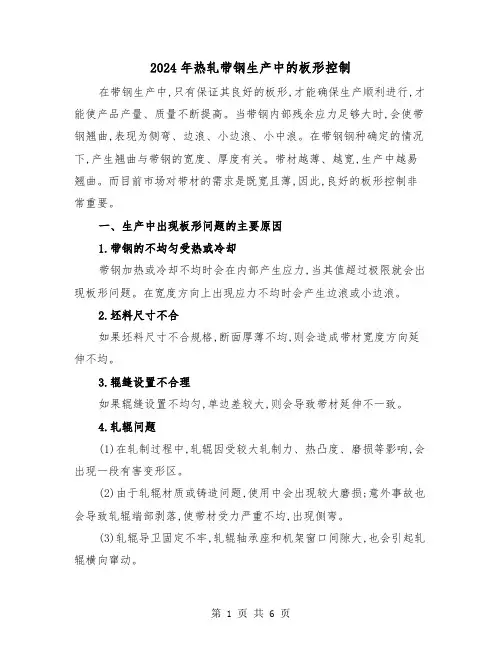

2024年热轧带钢生产中的板形控制在带钢生产中,只有保证其良好的板形,才能确保生产顺利进行,才能使产品产量、质量不断提高。

当带钢内部残余应力足够大时,会使带钢翘曲,表现为侧弯、边浪、小边浪、小中浪。

在带钢钢种确定的情况下,产生翘曲与带钢的宽度、厚度有关。

带材越薄、越宽,生产中越易翘曲。

而目前市场对带材的需求是既宽且薄,因此,良好的板形控制非常重要。

一、生产中出现板形问题的主要原因1.带钢的不均匀受热或冷却带钢加热或冷却不均时会在内部产生应力,当其值超过极限就会出现板形问题。

在宽度方向上出现应力不均时会产生边浪或小边浪。

2.坯料尺寸不合如果坯料尺寸不合规格,断面厚薄不均,则会造成带材宽度方向延伸不均。

3.辊缝设置不合理如果辊缝设置不均匀,单边差较大,则会导致带材延伸不一致。

4.轧辊问题(1)在轧制过程中,轧辊因受较大轧制力、热凸度、磨损等影响,会出现一段有害变形区。

(2)由于轧辊材质或铸造问题,使用中会出现较大磨损;意外事故也会导致轧辊端部剥落,使带材受力严重不均,出现侧弯。

(3)轧辊导卫固定不牢,轧辊轴承座和机架窗口间隙大,也会引起轧辊横向窜动。

二、预防措施1.严格执行加热制度,保证加热质量生产中必须严格执行加热制度、停轧降温制度。

要根据轧制节奏需要,合理控制各段炉温,保证开轧温度,并使坯料加热均匀。

2.保证坯料表面质量和尺寸精度装炉前要对坯料进行表面检查,及时清除表面缺陷,并保证尺寸精度。

3.合理设置辊缝根据轧制规程合理调整各道次压下量,轧制速度必须与压下量相适应。

轧制过程中精轧机组保持小套量微张力轧制,精、粗轧机组之间保持无张力微堆轧制。

粗轧单边差不大于05mm,精轧单边差不大于003mm。

4.正确选择轧辊材质,合理设计轧辊辊型根据轧制过程中出现的轧辊有害变形区大小,计算支撑辊的弯曲挠度,合理设计辊型。

在支撑辊两端改为阶梯形过度。

另外,应合理选择轧辊材质,减少轧辊表面磨损,并尽可能减少有害变形区。

热轧带钢板形控制一、 板形基本概念板形是指成品带钢的断面形状和平直度两项指标，二者都是标志带钢质量的重要指标，并且在生产中有着密不可分的联系。

1、断面形状断面形状是带钢厚度沿板宽方向的分布情况，如图1所示。

在实际生产中，以凸度来简单表示，如下式：e c h h -=δ式中：δ——带钢凸度。

h c ——带钢中部厚度。

h e ——带钢两边厚度平均值（由于存在“边部减薄”现象，一般取距带钢边部25~50mm 处的厚度作为边部厚度）。

2、平直度平直度指标表示带钢是否存在翘曲及翘曲的程度，即浪形，见图2。

可用以下几种方法表示：(1) 相对波峰值表示法%1000⨯=L hλ式中：h 、L 0——分别表示浪高和浪距。

(2) 相对长度差表示法相对长度差表示波浪部分的曲线长度对于平直部分标准长度的相对增长量。

可用下式表示：I L L x L x 5010)()(⨯-=ε 式中：L(x)——宽度方向任一点x 上的波浪弧长I ——表示平直度的单位，1I 单位相当于1m 长的带材中有10μm 的相对长度差。

图1 带钢横断面形状图2 带钢浪形示意图另外，还有张力差表示法、向量表示法和带钢断面的多项式表示法等。

二、 板形控制原理 1、凸度控制在带钢轧制过程中，其断面形状最终将取决于两工作辊间的辊缝形状。

因为辊缝形状由工作辊辊型曲线决定，所以，凡是影响工作辊辊型曲线形状的因素都会改变带钢的断面形状。

影响带钢凸度的因素有：(1) 工作辊原始凸度； (2) 工作辊热凸度； (3) 工作辊磨损凸度；(4) 工作辊在轧制力及弯辊力作用下产生的弯曲挠度；(5) 工作辊在不均匀分布的轧制力作用下沿板宽方向产生的弹性压扁。

控制带钢凸度（即控制工作辊辊缝形状）的方法因轧机的技术装备水平不同而不同。

(1) 以原始辊型设计为基础，合理地编制轧制规程。

通过合理分配各架轧机的负荷，来补偿因轧辊热凸度、磨损凸度和弹性变形而带来的辊缝形状的改变。

板形控制板形控制是冷轧板带加工的核心控制技术之一，近年来随着科学技术的不断进步，先进的板形控制技术不断涌现，并日臻完善，板形控制技术的发展，促进了冷轧板带工业的装备进步和产业升级，生产效率和效益大幅提升。

一、板形的概念1、板形的基本概念板形直观来说是指板带材的翘曲度，其实质是板带材内部残余应力的分布。

只要板带材内部存在残余应力，即为板形不良。

如残余应力不足以引起板带翘曲，称为“潜在”的板形不良；如残余应力引起板带失稳，产生翘曲，则称为“表观”的板形不良。

2、板形的表示方法板形的表示方法有相对长度差表示法、波形表示法、张力差表示法和厚度相对变化量表示法等多种方式。

其中前两种方法在生产控制过程中较为常用。

3、常见的板形缺陷及分析常见的板形缺陷有边部波浪、中间波浪、单边波浪、二肋波浪和复合波浪等多种形式，主要是由于轧制过程中带材各部分延伸不均，产生了内部的应力所引起的。

为了得到高质量的轧制带材，必须随时调整轧辊的辊缝去适合来料的板凸度，并补偿各种因素对辊缝的影响。

对于不同宽度、厚度、合金的带材只有一种最佳的凸度，轧辊才能产生理想的目标板形。

因此，板形控制的实质就是对承载辊缝的控制，与厚度控制只需控制辊缝中点处的开口精度不同，板形控制必须对轧件宽度跨距内的全辊缝形状进行控制。

二、影响板形的主要因素影响板形的主要因素有以下几个方面∶(1)轧制力的变化；(2)来料板凸度的变化；(3)原始轧辊的凸度；(4)板宽度；(5)张力；(6)轧辊接触状态；(7)轧辊热凸度的变化。

三、板形控制先进技术改善和提高板形控制水平，需要从两个方面入手，一是从设备配置方面，如采用先进的板形控制手段，增加轧机刚度等；二是从工艺配置方面，包括轧辊原始凸度的给定、变形量与道次分配等。

常规的板形控制手段主要有弯辊控制技术、倾辊控制技术和分段冷却控制技术等。

近年来，一些特殊的控制技术，如抽辊技术(HC轧机和UC系列轧机)、涨辊技术(VC轧机和IC轧机)、轧制力分布控制技术(DSR动态板形辊)和轧辊边部热喷淋技术等先进的板形控制技术，得到日益广泛的应用。

板形与板形控制基础知识目录一、概述 (2)1.1 板形的定义与特点 (3)1.2 板形的重要性及应用领域 (3)二、板形种类与结构 (4)2.1 常见板形种类 (5)2.2 板形结构特点 (6)2.3 不同板形的用途与选择 (7)三、板形控制基础 (8)3.1 板形控制概述 (10)3.2 板形控制原理 (11)3.3 板形控制方法分类 (12)四、板形控制技术与工艺 (13)4.1 原料选择与准备 (15)4.2 轧制技术与工艺 (16)4.3 热处理技术与工艺 (18)4.4 板形检测与调整技术 (19)五、板形控制实践中的注意事项 (20)5.1 安全操作规范 (21)5.2 设备维护与保养 (22)5.3 生产过程中的质量控制 (23)六、板形控制技术发展趋势与挑战 (25)6.1 国内外板形控制技术现状 (26)6.2 新型板形控制技术应用前景 (27)6.3 板形控制技术面临的挑战与机遇 (28)七、结语 (29)7.1 学习板形与板形控制的重要性 (30)7.2 未来展望与建议 (31)一、概述板形与板形控制基础知识是涉及材料加工、制造业等领域的重要概念。

在现代工业生产中，对于板材的形状、尺寸和表面质量的要求越来越高，掌握板形与板形控制基础知识对于提高产品质量、优化生产流程具有至关重要的意义。

即板材的形状和尺寸精度，直接影响到产品的使用性能和外观质量。

在金属板材加工过程中，由于原材料的不均匀性、加工过程中的热应力、机械应力等因素，往往会导致板形出现各种缺陷，如弯曲、扭曲、翘曲等。

对板形进行控制，是保证产品质量的关键环节。

板形控制则是通过一系列工艺措施和技术手段，对板材的加工过程进行调控，以达到预期的板形要求。

这涉及到材料科学、力学、工艺学等多个学科的知识。

在实际生产中，常见的板形控制方法包括热处理控制、机械矫直、辊压控制等。

了解板形与板形控制基础知识，可以帮助从业人员更好地理解生产过程中的各种问题，提高产品质量和生产效率。
