板形控制技术绪论

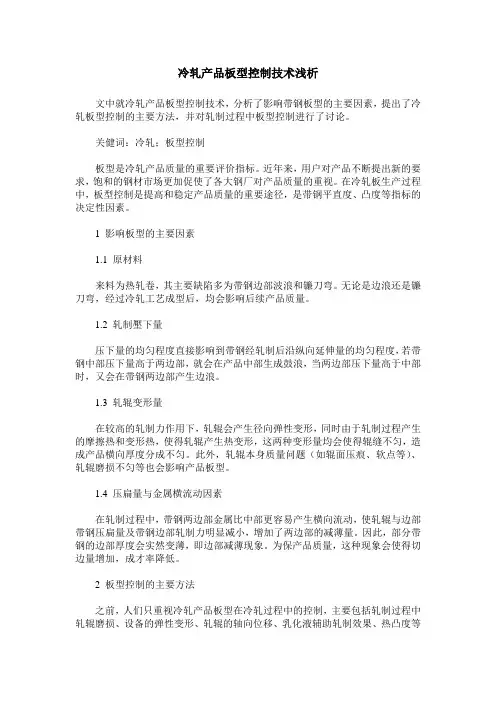

冷轧产品板型控制技术浅析文中就冷轧产品板型控制技术，分析了影响带钢板型的主要因素，提出了冷轧板型控制的主要方法，并对轧制过程中板型控制进行了讨论。

关健词：冷轧；板型控制板型是冷轧产品质量的重要评价指标。

近年来，用户对产品不断提出新的要求，饱和的钢材市场更加促使了各大钢厂对产品质量的重视。

在冷轧板生产过程中，板型控制是提高和稳定产品质量的重要途径，是带钢平直度、凸度等指标的决定性因素。

1 影响板型的主要因素1.1 原材料来料为热轧卷，其主要缺陷多为带钢边部波浪和镰刀弯。

无论是边浪还是镰刀弯，经过冷轧工艺成型后，均会影响后续产品质量。

1.2 轧制壓下量压下量的均匀程度直接影响到带钢经轧制后沿纵向延伸量的均匀程度，若带钢中部压下量高于两边部，就会在产品中部生成鼓浪，当两边部压下量高于中部时，又会在带钢两边部产生边浪。

1.3 轧辊变形量在较高的轧制力作用下，轧辊会产生径向弹性变形，同时由于轧制过程产生的摩擦热和变形热，使得轧辊产生热变形，这两种变形量均会使得辊缝不匀，造成产品横向厚度分成不匀。

此外，轧辊本身质量问题（如辊面压痕、软点等）、轧辊磨损不匀等也会影响产品板型。

1.4 压扁量与金属横流动因素在轧制过程中，带钢两边部金属比中部更容易产生横向流动，使轧辊与边部带钢压扁量及带钢边部轧制力明显减小，增加了两边部的减薄量。

因此，部分带钢的边部厚度会实然变薄，即边部减薄现象。

为保产品质量，这种现象会使得切边量增加，成才率降低。

2 板型控制的主要方法之前，人们只重视冷轧产品板型在冷轧过程中的控制，主要包括轧制过程中轧辊磨损、设备的弹性变形、轧辊的轴向位移、乳化液辅助轧制效果、热凸度等方面。

其实除此之外，原材料质量、酸洗及轧制后的工序处理均与产品板型具有很大关系。

2.1 提高来料板型质量热轧时要合理控制钢坯来料温度及目标轧制温度，以有效控制终轧后钢带边部温度，从而确保边部组织晶粒成长均匀，改善热轧板的机械性能和板型。

简述板型控制技术一、引言板型控制技术是指通过对生产过程中的板材进行加工、调整和控制，使其达到预期的形状和尺寸，从而保证产品的质量和精度。

随着工业自动化水平的不断提高，板型控制技术在各个行业中得到了广泛应用。

二、板型控制技术的分类1. 传统板型控制技术：主要包括手工调整、机械调整和液压调整等方法。

这些方法虽然简单易行，但是存在效率低下、精度不高等问题。

2. 数字化板型控制技术：主要包括数值控制（NC）、计算机辅助设计（CAD）、计算机辅助加工（CAM）等技术。

这些技术可以实现自动化加工和精确控制，提高生产效率和产品质量。

三、数字化板型控制技术的应用1. 数值控制：数值控制是一种通过计算机程序来自动化加工的方法，可以实现复杂曲面的加工和精确度高达0.001mm以上。

在汽车、航空航天等领域中得到广泛应用。

2. 计算机辅助设计：计算机辅助设计是一种利用计算机来辅助完成产品设计的方法，可以实现快速、准确、灵活的设计。

在建筑、机械制造等领域中得到广泛应用。

3. 计算机辅助加工：计算机辅助加工是一种利用计算机来控制加工设备进行自动化加工的方法，可以实现高效率、高精度的生产。

在电子、船舶等领域中得到广泛应用。

四、数字化板型控制技术的优势1. 提高生产效率：数字化板型控制技术可以实现自动化加工和快速调整，大大提高了生产效率。

2. 提高产品质量：数字化板型控制技术可以精确控制产品尺寸和形状，保证了产品的质量和精度。

3. 降低成本：数字化板型控制技术可以减少人力投入和误差，降低了生产成本。

五、数字化板型控制技术的发展趋势1. 智能化：未来数字化板型控制技术将更加智能化，可以自主学习和调整生产过程。

2. 多功能性：未来数字化板型控制技术将不仅可以实现板材加工，还可以实现多种材料的加工。

3. 网络化：未来数字化板型控制技术将更加网络化，可以实现远程监控和管理。

六、结论数字化板型控制技术是当前工业自动化的重要组成部分，具有广泛的应用前景和优势。

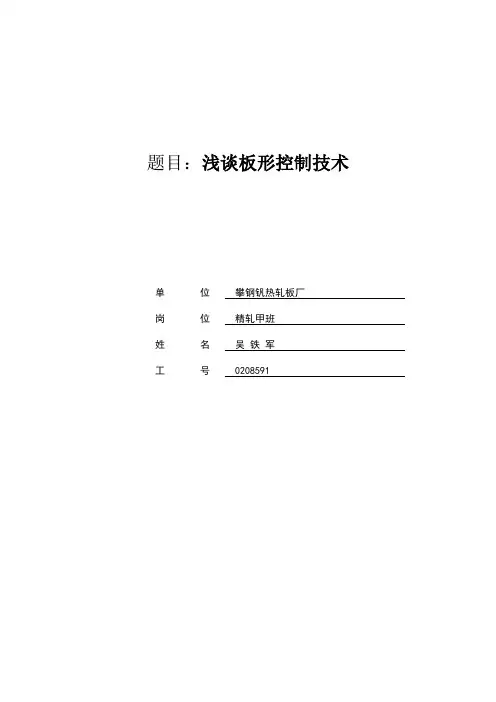

题目：浅谈板形控制技术单位攀钢钒热轧板厂岗位精轧甲班姓名吴铁军工号 0208591摘要本文概述了板形控制原理。

根据有载辊缝形状方程,分析了影响板形的诸项因素,综合介绍了板形控制技术及发展趋势。

关键词：板形控制、板凸度、辊形技术。

.目录引言 (1)1.1板形概述 (4)1.2当前板型控制的新技术及典型轧机 (7)2板形控制原理 (8)3影响板形的因素 (5)3.1有载辊缝形状 (5)3.2轧辊变形对板形的影响 (5)3.3可控辊形对板形的影响 (5)3.4初始辊形对板形的影响 (5)3.5轧辊热膨胀对板形的影响 (5)3.6轧辊磨损对板形的影响 (5)3.7入口带钢凸度对板形的影响 (5)3.8平直度的定义及影响平直度的因素 (5)3.9凸度的定义及影响凸度的因素 (5)4板形控制技术 (5)4.1轧辊辊形技术 (5)4.2液压弯辊技术 (5)4.3轧辊横移和交叉技术 (5)5全文总结及展望 (5)5.1全文总结 (5)参考文献 (5)引言带材是广泛应用于国民经济各部门的重要材料，是钢铁工业的主干产品。

进入二十一世纪，随着社会的高速发展和科学技术的突飞猛进,用户对钢铁产品质量、品种、性能方面的要求越来越高。

板带材的性能、几何尺寸和表面质量是其主要质量指标，而板带的几何尺寸精度包括厚度和板形两项内容。

目前，板厚控制精度己经达到令人满意的效果，厚度控制技术可以将板带的纵向厚差稳定地控制在成品厚度的±1%或±5μm甚至±2μm的范围内，而板形控制技术尚未达到稳定成熟的地步。

板形是影响板带轧制正常进行的一个重要的工艺因素。

良好的板形不仅是带钢用户的永恒要求，也是生产过程中保证带钢在各条连续生产线上顺利通行的要求。

改善带钢产品的板形一直是板带生产的关注重点，板形理论和板形控制设备及技术的研究在近几十年来一直是本领域中的热点课题，并己经取得长足的进展。

目前,板形控制技术已成为热轧带钢生产的核心技术之一,也是当前轧制技术研究开发的前沿和热点。

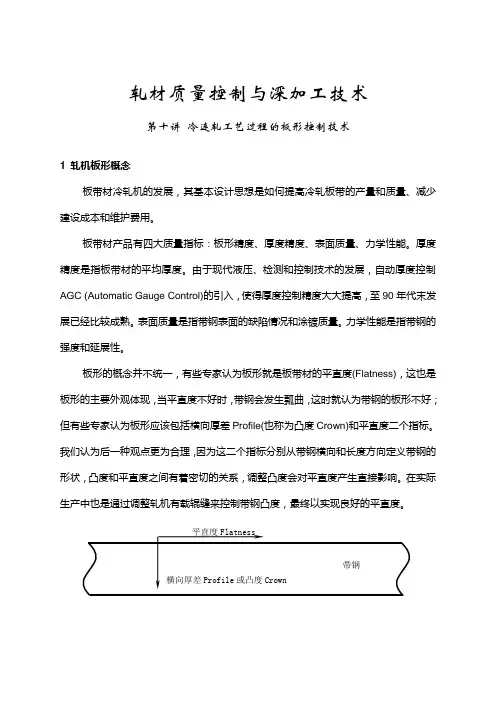

轧材质量控制与深加工技术第十讲冷连轧工艺过程的板形控制技术1 轧机板形概念板带材冷轧机的发展，其基本设计思想是如何提高冷轧板带的产量和质量、减少建设成本和维护费用。

板带材产品有四大质量指标：板形精度、厚度精度、表面质量、力学性能。

厚度精度是指板带材的平均厚度。

由于现代液压、检测和控制技术的发展，自动厚度控制AGC (Automatic Gauge Control)的引入，使得厚度控制精度大大提高，至90年代末发展已经比较成熟。

表面质量是指带钢表面的缺陷情况和涂镀质量。

力学性能是指带钢的强度和延展性。

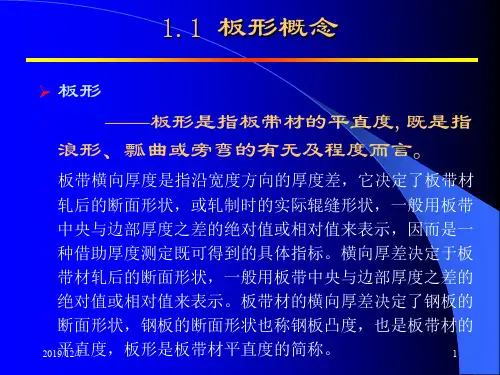

板形的概念并不统一，有些专家认为板形就是板带材的平直度(Flatness)，这也是板形的主要外观体现，当平直度不好时，带钢会发生瓢曲，这时就认为带钢的板形不好；但有些专家认为板形应该包括横向厚差Profile(也称为凸度Crown)和平直度二个指标。

我们认为后一种观点更为合理，因为这二个指标分别从带钢横向和长度方向定义带钢的形状，凸度和平直度之间有着密切的关系，调整凸度会对平直度产生直接影响。

在实际生产中也是通过调整轧机有载辊缝来控制带钢凸度，最终以实现良好的平直度。

图1. 凸度和平直度的测量方向横向厚差(也称为凸度)是带钢横向的指标，表现有多种形式：a.平形b.楔形c.凸形d.凹形e. W形f. M形图2. 带钢断面图根据轧制工艺的要求，带钢的凸度并不是保持水平最好，而是要具有一定的凸形凸度。

因为在轧制时，如果要保持带钢不跑偏，必须要求带钢具有一定的凸形凸度，才能被限制在轧辊的中间稳定轧制。

凸度通常是不均匀的，为研究方便，通常将凸度分解为常数部分、一次部分、二次部分和高次部分，下图是以上各部分的叠加和分解情况：图3.凸度分解图平直度是带钢长度方向上的指标，表现形式为不同位臵和大小的瓢曲。

a.中浪b.边浪c.中浪形成原因d.边浪形成原因图4. 平直度概念图a.平直度良好b.中浪c.边浪图5. 平直度的实际照片a.侧弯b.中浪c.边浪d.二肋浪e.小边浪f.小中浪g.小偏浪h.斜浪图6. 平直度不良发生瓢曲的多种形式产生带钢板形不良的原因是延伸率在带钢横向上分布不一致造成的。

板形控制板形控制是冷轧板带加工的核心控制技术之一，近年来随着科学技术的不断进步，先进的板形控制技术不断涌现，并日臻完善，板形控制技术的发展，促进了冷轧板带工业的装备进步和产业升级，生产效率和效益大幅提升。

一、板形的概念1、板形的基本概念板形直观来说是指板带材的翘曲度，其实质是板带材内部残余应力的分布。

只要板带材内部存在残余应力，即为板形不良。

如残余应力不足以引起板带翘曲，称为“潜在”的板形不良；如残余应力引起板带失稳，产生翘曲，则称为“表观”的板形不良。

2、板形的表示方法板形的表示方法有相对长度差表示法、波形表示法、张力差表示法和厚度相对变化量表示法等多种方式。

其中前两种方法在生产控制过程中较为常用。

3、常见的板形缺陷及分析常见的板形缺陷有边部波浪、中间波浪、单边波浪、二肋波浪和复合波浪等多种形式，主要是由于轧制过程中带材各部分延伸不均，产生了内部的应力所引起的。

为了得到高质量的轧制带材，必须随时调整轧辊的辊缝去适合来料的板凸度，并补偿各种因素对辊缝的影响。

对于不同宽度、厚度、合金的带材只有一种最佳的凸度，轧辊才能产生理想的目标板形。

因此，板形控制的实质就是对承载辊缝的控制，与厚度控制只需控制辊缝中点处的开口精度不同，板形控制必须对轧件宽度跨距内的全辊缝形状进行控制。

二、影响板形的主要因素影响板形的主要因素有以下几个方面∶(1)轧制力的变化；(2)来料板凸度的变化；(3)原始轧辊的凸度；(4)板宽度；(5)张力；(6)轧辊接触状态；(7)轧辊热凸度的变化。

三、板形控制先进技术改善和提高板形控制水平，需要从两个方面入手，一是从设备配置方面，如采用先进的板形控制手段，增加轧机刚度等；二是从工艺配置方面，包括轧辊原始凸度的给定、变形量与道次分配等。

常规的板形控制手段主要有弯辊控制技术、倾辊控制技术和分段冷却控制技术等。

近年来，一些特殊的控制技术，如抽辊技术(HC轧机和UC系列轧机)、涨辊技术(VC轧机和IC轧机)、轧制力分布控制技术(DSR动态板形辊)和轧辊边部热喷淋技术等先进的板形控制技术，得到日益广泛的应用。

板形控制讲解学习板形控制四、板形控制板形包括带钢的板廓和带钢的平坦度。

板廓即带钢的凸度和楔形，表示带钢的横向厚度差用凸度和楔形表示。

平坦度包括带钢平直度、不对称度；带钢的浪形，用纵向带钢的延伸差值表示或用带钢的浪形高度表示；平直度表示带钢的综合对称浪形，不对称度表示带钢的不对称浪形。

带钢板形分类：1）理想板形是平坦的，内应力沿带钢宽度向上均匀分布；2）潜在板形是带钢内应力沿带钢宽度方向上不均匀分布，但其内部应力足以抵制带钢平直度的改变，当内应力释放后，带钢板形就会发生不规则的改变；3）表观板形是带钢内应力沿宽度方向上不均匀分布，同时其内部应力不足以抵制带钢平直度的改变，导致局部区域发生了翘曲变形。

1、影响板形的因素1.1 影响板形的因素很多、很复杂，主要有以下几方面：力学条件：带钢沿宽度方向的轧制压力、弯辊力、辊间接触压力几何条件：原始辊型、负荷辊型、热膨胀辊型、磨损辊型来料条件：来料板廓、轧件钢种特性、轧件厚度、轧件宽度、轧件温度、轧件长度等。

1.2 轧制过程中带钢的板形取决于负载下轧辊的凸度、金属的流动和带钢的原始板形：轧辊的空载凸度=轧辊原始辊型+轧辊热态凸度+轧辊磨损凸度轧辊的负载凸度=轧辊空载凸度+轧辊挠度+轧辊弹性压扁以上因素决定了轧机的辊缝形状，轧机的辊缝形状影响着带钢的板形，构成了板形数学模型的主要参数和控制因素。

通过制定原始辊型制度，控制弯辊和窜辊，来改善带钢的凸度和平直度。

1.3 板形不良的产生机理如果带钢的入口凸度和入口厚度的比值与带钢的出口凸度和出口厚度的比值相等，则轧出的带钢是平直的，带钢的平直度为零，即：当入口比值与出口比值不相等时，带钢边部纤维与中部纤维的延伸长度不相等，纤维间产生内应力；内应力在一定的范围内，只发生弹性变形；当纤维之间的内应力超出弹性范围，则纤维之间会产生塑性变形，产生中间浪或两边浪，造成板形不良。

板形控制就是消除带钢纤维内应力或控制在弹性范围内，使带钢的纵向纤维内应力值趋近于零，从而得到良好的凸度和平直度。

森基米尔轧机板型控制技术摘要：森基米尔轧机也称完善。

本文介绍了本机组的主要特征和板型控制的基础理论知识以及板型控制的基本方法，分析认识了神经网络模糊控制和板型的表达方法。

对森基米尔轧机的板型控制的认识进一步加深。

关键词：板型控制；凸度；模糊控制；AS-U；串辊一、前言硅钢片是发展电力和各种通讯工业的关键材料，主要用于制造各种变压器和电机铁芯。

近年来随着社会发展和科学技术的进步，用户对硅钢产品质量、品种、性能的要求越来越高，硅钢质量指标已经达到相当高的程度。

衡量硅钢板几何质量的两个重要指标就是它的厚度精度和板形精度。

由于硅钢中硅的含量较高，导致其变形抗力很大。

20辊森吉米尔轧机因其刚性好，工作辊直径小，能提供大的轧制压力，故成为硅钢轧制的主要设各之一。

相对于普通四、六辊轧机，20辊轧机具有较小的工作辊直径，可以轧制出更薄、精度更高的板带产品，同时在结构上也更复杂，工作辊变形的规律也更复杂。

20辊轧机主要通过AS-U凸度调节、一中间辊窜辊及工作辊、主液压调平、二中间被动辊原始辊形进行板形调节，对于轧制过程中出现的中浪、边浪、边中复合浪及楔形均很好的调节能力。

完全可以满足现代硅钢生产厚度和板型的要求。

二、轧机的基本结构及特点森吉米尔(Sendzimir)轧机又称20辊轧机，1933年由森吉米尔博士发明，当时主要用于生产宽度为800mm厚度为0.13的低碳带钢。

目一前，共有400多台森吉米尔轧机遍布35个国家。

世界上90%以上的冷轧不锈带钢是由森吉米尔轧机生产的，此外大量的硅钢片、薄规格的有色金属及低碳钢也都是森吉米尔轧机轧制的。

目前，世界上最小的20辊轧机的轧制宽度仅1OOmm ，可以轧制出仅几微米厚的超薄带;最宽的20辊轧机的轧制宽度达2m ，速度最高的20辊轧机的轧制速度己达1000m/min 以上。

图1 20辊轧机辊系图 1-支持辊；2-一中间辊；3-二中间被动辊；4-二中间传动辊；5-工作辊 森吉米尔轧机多按单机架可逆式布置，是冷轧硅钢生产的关键设备。
