【干货】受弯构件的计算

钢结构受弯构件的计算1.受弯构件的力学模型受弯构件通常由横截面为直角梁的矩形或者工字形钢材组成。

其在受力时，会形成弯曲形状，上部为受压区，下部为受拉区。

为了进行计算，需要将受弯构件简化为力学模型，通常采用简支梁或者悬臂梁。

2.受弯构件的受力分析受弯构件在受力时，上部会形成压应力，下部会形成拉应力。

首先需要根据施加载荷的形式和大小，进行受力分析。

常见的施加载荷有集中力、均布力、温度应变和装配应变等。

3.弯矩计算弯矩是受弯构件设计中的重要参数，用于反映材料的抗弯性能。

弯矩的计算可以通过力学平衡方程和构件截面的几何特性来进行。

对于简单的受弯构件，可以根据荷载和材料性能直接计算得到弯矩值。

对于复杂的受弯构件，需要使用力学原理和数值计算方法。

4.应力计算受弯构件在承受弯矩时，会产生应力，应力的计算是结构设计中的关键环节。

主要有弯曲应力、剪应力和轴向应力。

弯曲应力是受弯构件中最主要的应力，可以通过受弯构件的弯曲截面惯性矩和截面模量来计算。

5.抗弯设计在进行抗弯设计时，需要根据弯矩和应力的计算结果，选择合适的钢材型号和截面尺寸。

一般来说，抗弯设计要满足两个条件：第一是满足弯矩设计要求，即受弯构件在设计工况下的弯矩不超过其抗弯强度；第二是满足截面抗弯设计要求，即受弯构件的截面要满足平衡力矩和压应力的要求。

6.构件验算和优化设计抗弯设计完成后，需要进行构件验算，即检查所设计的构件是否满足强度和稳定性要求。

如果验算结果不符合要求，则需要进行优化设计，重新选择钢材型号和截面尺寸，或者改变结构形式。

综上所述，钢结构受弯构件的计算涉及受力分析、弯矩计算、应力计算、抗弯设计和构件验算等多个方面。

通过合理的计算和设计，可以确保钢结构受弯构件的安全可靠性。

受弯构件配筋率计算公式受弯构件配筋率计算公式是用于计算受弯构件中钢筋的配筋率，也称为配筋密度或配筋系数。

配筋率是一个重要的参数，可以反映出受弯构件的抗弯刚度和承载能力。

在设计和施工过程中，正确计算和确定受弯构件的配筋率是非常重要的，可以确保受弯构件的安全性和可靠性。

受弯构件的配筋率计算公式如下：ρ=(A_s/b)×100其中，ρ表示配筋率，A_s表示钢筋截面积，b表示截面宽度。

配筋率的单位是百分比，表示钢筋面积占整个截面面积的比例。

受弯构件的配筋率的计算过程如下：1.首先，根据受弯构件的设计要求和规范要求确定截面宽度b。

2.然后，根据受弯构件的设计要求和规范要求确定钢筋的尺寸和数量。

3.接下来，计算钢筋的总面积A_s。

可以通过将每根钢筋的面积相加来计算总面积。

4.最后，根据配筋率的计算公式，将总面积A_s除以截面宽度b，然后乘以100，得到配筋率。

需要注意的是，在计算配筋率时，应该考虑受弯构件的所有钢筋。

如果受弯构件中有多层钢筋，应该将每层钢筋的面积相加来计算总面积。

在实际应用中，根据受弯构件的具体情况和设计要求，可以根据配筋率的计算结果选择合适的钢筋尺寸和数量，以确保受弯构件的抗弯刚度和承载能力。

受弯构件的配筋率计算是土木工程中的一个重要内容，对于受弯构件的设计和施工具有重要的指导作用。

在实际应用中，需要根据具体情况和要求，灵活运用配筋率的计算方法，以确保受弯构件的安全可靠。

因此，工程师和技术人员需要熟练掌握受弯构件配筋率的计算方法，并结合实际情况进行合理选择和设计。

钢筋混凝土受弯构件承载力计算钢筋混凝土是一种常用的建筑材料，广泛应用于建筑结构中。

钢筋混凝土受弯构件是一种常见的结构构件，其在建筑结构中具有极其重要的作用。

在设计钢筋混凝土结构时，需要对受弯构件的承载力进行计算和评估。

本文将从受弯构件的基本概念、计算方法和影响因素等方面进行探讨。

一、受弯构件的基本概念钢筋混凝土受弯构件是指在作用力的作用下，构件内部发生弯曲变形的构件。

其具有以下几个基本概念：1. 中性轴：受弯构件的中性轴是指在整个构件截面内通过的一个线段，该线段上的应力等于零。

在弯曲时，中性轴的位置是很关键的。

2. 弯矩：弯曲作用下，构件内部会发生一种拉伸和压缩的力。

这种力就是弯矩。

弯矩大小取决于构件所受力的大小和构件几何形状。

3. 应力分布：在受弯构件内部，应力是不均匀分布的。

在中性轴附近，应力呈现近似线性分布；而在离中性轴较远的位置，应力则变得越来越大。

二、受弯构件的计算方法在计算受弯构件承载能力时，需要先确定其弯矩大小。

在确定弯矩大小后，即可根据构件的几何形状计算出其承载力。

1. 弯矩计算在受弯构件中，弯矩的大小与构件所受外力相关。

因此，首先需要确定其所受外力。

其次，需要确定构件的截面形状和受力部位。

最后，根据受力和截面形状，可以计算出弯矩。

2. 承载力计算在确定了弯矩的大小后，即可进行承载力计算。

承载力包括截面抗弯能力和材料的抗拉强度。

根据构件的几何形状和受力情况，可以计算出截面的抗弯能力。

而材料的抗拉强度则是一定的，可以根据力学性质进行计算。

最终，将二者综合，即可得到受弯构件的承载力。

三、影响受弯构件承载力的因素在计算受弯构件承载能力时，有很多因素会对其承载力产生影响。

下面对其中的一些关键因素进行介绍。

1. 抗拉钢筋数量和位置：在受弯构件中，钢筋是起到承担拉应力作用的。

因此，抗拉钢筋在受弯构件中的数量和位置直接影响着其承载力。

2. 混凝土等级：混凝土等级与其强度直接相关，而强度则是计算承载力的关键。

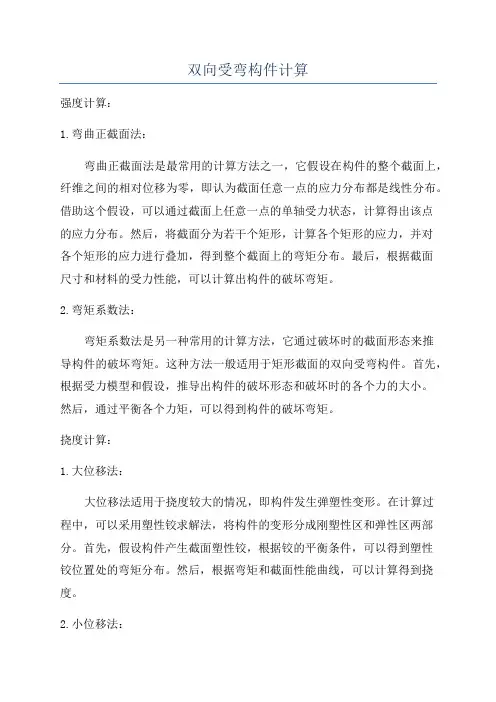

双向受弯构件计算强度计算：1.弯曲正截面法：弯曲正截面法是最常用的计算方法之一，它假设在构件的整个截面上，纤维之间的相对位移为零，即认为截面任意一点的应力分布都是线性分布。

借助这个假设，可以通过截面上任意一点的单轴受力状态，计算得出该点的应力分布。

然后，将截面分为若干个矩形，计算各个矩形的应力，并对各个矩形的应力进行叠加，得到整个截面上的弯矩分布。

最后，根据截面尺寸和材料的受力性能，可以计算出构件的破坏弯矩。

2.弯矩系数法：弯矩系数法是另一种常用的计算方法，它通过破坏时的截面形态来推导构件的破坏弯矩。

这种方法一般适用于矩形截面的双向受弯构件。

首先，根据受力模型和假设，推导出构件的破坏形态和破坏时的各个力的大小。

然后，通过平衡各个力矩，可以得到构件的破坏弯矩。

挠度计算：1.大位移法：大位移法适用于挠度较大的情况，即构件发生弹塑性变形。

在计算过程中，可以采用塑性铰求解法，将构件的变形分成刚塑性区和弹性区两部分。

首先，假设构件产生截面塑性铰，根据铰的平衡条件，可以得到塑性铰位置处的弯矩分布。

然后，根据弯矩和截面性能曲线，可以计算得到挠度。

2.小位移法：小位移法适用于挠度较小的情况，即构件的线弹性变形区域较大。

在计算过程中，可以使用弯矩-挠度关系替代截面应力-应变关系。

首先，根据截面形状和弯矩分布，可以计算得到截面形心处的曲率。

然后，根据构件的弯矩-挠度关系曲线，可以计算得到挠度。

综上所述，双向受弯构件的计算主要包括强度计算和挠度计算两个方面。

强度计算可以采用弯曲正截面法或弯矩系数法，挠度计算可以采用大位移法或小位移法。

在设计过程中，还需要考虑其他因素，如斜截面弯曲、剪力和约束条件等。

受弯构件的计算内容受弯构件的计算内容一、受弯构件总体计算1、受弯构件的验算（1）受弯构件的弯矩计算受弯构件的弯矩计算实际上是受弯构件的受力分析，根据计算结果确定受弯构件的轴心剪力和弯矩，进而判定构件的强度和刚度是否足够。

（2）受弯构件的应力计算受弯构件的应力计算，实际上是受弯构件的位移分析，根据计算结果确定受弯构件的柔度，最大应力和抗弯剪能力是否足够。

（3）受弯构件的变形计算受弯构件的变形计算实际上是对受弯构件弯曲变形的确定，以及受弯构件的变形量是否超出允许范围。

2、受弯构件的设计（1）受弯构件的尺寸及截面组成受弯构件在设计时，一般会首先根据结构形式和受力条件选定受弯构件的尺寸。

根据受弯构件的尺寸，确定构件的截面组成，以确定受弯构件的结构尺寸及强度刚度。

（2）受弯构件的构件选择除了自行设计外，受弯构件的设计还可以采用模块化设计原理，根据要求选择标准构件，以简化受弯构件的设计。

二、受弯构件分析计算1、受弯构件的强度分析受弯构件的结构强度分析是受弯构件的结构性能和整体结构安全性的主要评价指标之一。

它主要分析受弯构件在极限载荷作用下的承载能力，包括构件的弹性极限、抗拉极限、剪切极限和抗剪极限等。

2、受弯构件的刚度分析受弯构件的结构刚度分析是受弯构件的结构性能和整体结构安全性的主要评价指标之一。

它主要分析受弯构件在载荷作用下的变形、变位、弹性模量及其变形和变位的变化规律等。

3、受弯构件的振动分析受弯构件的振动分析是受弯构件结构性能和整体安全性的另一重要评价指标。

它主要分析受弯构件在静止状态下和动力作用下的频率和振动形态，以确定受弯构件的振动特性及它们之间的关系。

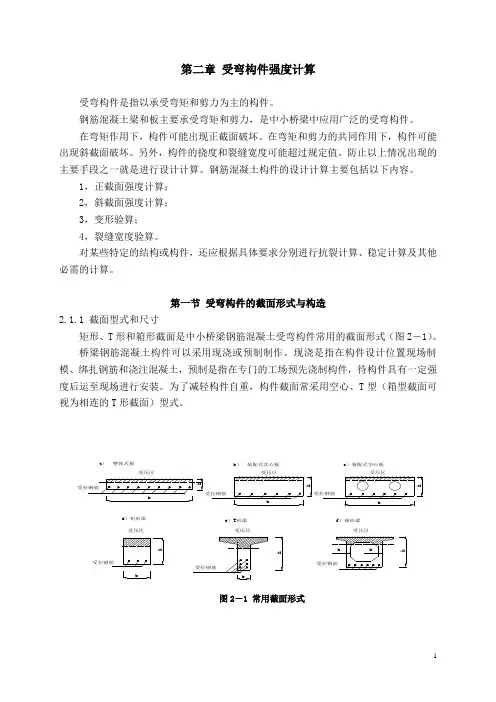

受压区a ）　整体式板b ）　装　式实心板c ）装　式空心板配配受压区受压区受压区d ）矩形梁e ）T 形梁f ）箱形梁b第二章 受弯构件强度计算受弯构件是指以承受弯矩和剪力为主的构件。

钢筋混凝土梁和板主要承受弯矩和剪力，是中小桥梁中应用广泛的受弯构件。

在弯矩作用下，构件可能出现正截面破坏。

在弯矩和剪力的共同作用下，构件可能出现斜截面破坏。

另外，构件的挠度和裂缝宽度可能超过规定值。

防止以上情况出现的主要手段之一就是进行设计计算。

钢筋混凝土构件的设计计算主要包括以下内容。

1，正截面强度计算； 2，斜截面强度计算； 3，变形验算； 4，裂缝宽度验算。

对某些特定的结构或构件，还应根据具体要求分别进行抗裂计算、稳定计算及其他必需的计算。

第一节 受弯构件的截面形式与构造2.1.1 截面型式和尺寸矩形、T 形和箱形截面是中小桥梁钢筋混凝土受弯构件常用的截面形式（图2－1）。

桥梁钢筋混凝土构件可以采用现浇或预制制作。

现浇是指在构件设计位置现场制模、绑扎钢筋和浇注混凝土，预制是指在专门的工场预先浇制构件，待构件具有一定强度后运至现场进行安装。

为了减轻构件自重，构件截面常采用空心、T 型（箱型截面可视为相连的T 形截面）型式。

图2－1 常用截面形式受压区A s在设计构件时首先需要确定构件的尺寸，构件的截面尺寸主要与自身的稳定和构件的跨度有关：1，现浇矩形截面梁的宽度b 常取用120、150、180、200、220和250mm,其后按50mm 一级增加（当梁高不大于800mm 时）或100mm 增加（当梁高大于800mm 时）。

矩形截面的高宽比h/b 一般取2.0～2.5，截面高度与跨度之比（高跨比）宜为1/8～1/12。

2，预制的T 形截面梁，其高跨比一般为h/L=1/11～1/16,跨径L 较大时取偏小比值。

梁肋宽度b 常取为150～180mm ，根据梁内主筋布置及抗剪要求而定。

3．T 形截面梁翼缘边缘厚度不宜小于60mm,梁肋处翼缘厚度不宜小于梁高的1／12。

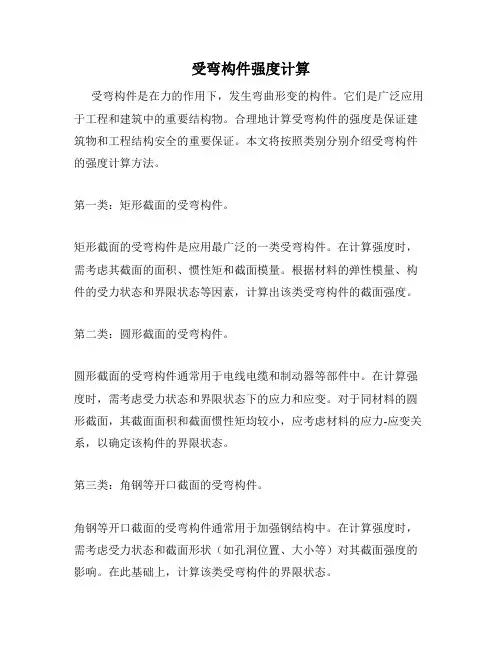

受弯构件强度计算
受弯构件是在力的作用下，发生弯曲形变的构件。

它们是广泛应用于工程和建筑中的重要结构物。

合理地计算受弯构件的强度是保证建筑物和工程结构安全的重要保证。

本文将按照类别分别介绍受弯构件的强度计算方法。

第一类：矩形截面的受弯构件。

矩形截面的受弯构件是应用最广泛的一类受弯构件。

在计算强度时，需考虑其截面的面积、惯性矩和截面模量。

根据材料的弹性模量、构件的受力状态和界限状态等因素，计算出该类受弯构件的截面强度。

第二类：圆形截面的受弯构件。

圆形截面的受弯构件通常用于电线电缆和制动器等部件中。

在计算强度时，需考虑受力状态和界限状态下的应力和应变。

对于同材料的圆形截面，其截面面积和截面惯性矩均较小，应考虑材料的应力-应变关系，以确定该构件的界限状态。

第三类：角钢等开口截面的受弯构件。

角钢等开口截面的受弯构件通常用于加强钢结构中。

在计算强度时，需考虑受力状态和截面形状（如孔洞位置、大小等）对其截面强度的影响。

在此基础上，计算该类受弯构件的界限状态。

总的来说，受弯构件的强度计算需要考虑很多因素，如构件材料、形状、受力状态和界限状态等。

只有准确地计算受弯构件的强度，才能确保工程和建筑结构的安全。

第 四 章第四章 受弯构件的计算原理§4-1 §4-2 §4-3 §4-4 §4-5 §4-6 概述 受弯构件的强度和刚度 梁的扭转 梁的整体稳定 梁板件的局部稳定 梁腹板的屈曲后强度§4.1 概述受弯构件——承受横向荷载和弯矩构件，称之为梁(beam)。

梁——凡以弯曲为主要变形的杆件通常均称为梁。

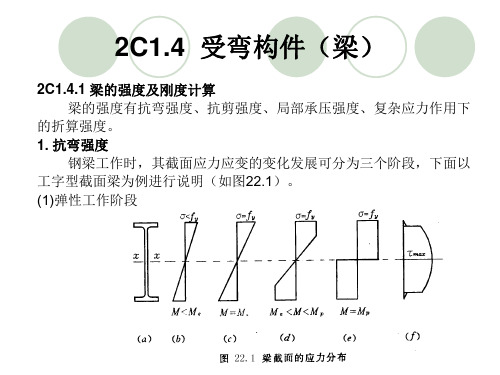

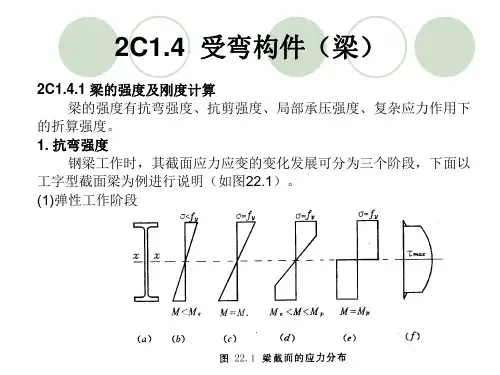

《材料力学》受弯构件的形式：按截面形式分： 实腹式梁和格构式梁； 按制作方法分： 型钢梁和组合（截面）梁 按受力形式分： 单向弯曲梁与双向弯曲梁梁的计算内容强度 (屈曲后强度) 承载能力极限状态 整体稳定 局部稳定 正常使用极限状态 两类 刚度（挠度）抗弯强度 抗剪强度 局部压应力 折算应力五项（三个方面）§4.2 受弯构件的强度和刚度4.2.1 弯曲强度 1.工作性能（1）弹性阶段VmaxMmaxσx xfy弹性阶段的最大弯矩:M xe = M y = f yWnxM xe = σWnxσx xM e = σ W nx(2)弹塑性阶段 分为M y = f yW nxaε max ≥ f y E和ε < f y E 两个区域。

(3)塑性工作阶段 弹性区消失，形成塑性铰 。

afyfyfyM p = f yW pnxσx xM x = σ W nx M y = f yW nxM p = f y (S1nx + S 2nx ) = f yW pnx式中：aS1nx、S2nxWpnx分别为中和轴以上、以下截面对中 和轴x轴的面积矩； 截面对中和轴的塑性模量。

afyfyfyM p = f yW pnx塑性弯矩 M p = f yWpnx 与弹性最大弯矩 M x = f yW nx 之比:γF=M Mxp xW = Wpnx nxγF只取决于截面几何形状而与材料的性质无关 的形状系数。

XY AwY对X轴 对Y轴γ F = 1 .07 ( A1 = Aw )A1Xγ F = 1 .52. 抗弯强度计算梁设计时只是有限制地利用截面的塑性，如工字形截面 塑性发展深度取a≤h/8。
