铸造起重机主起升卷筒轴向窜动问题及应对措施

基于PATRAN的起重机卷筒联轴器轴扭矩分析马晓曦;吴峰崎;朱瑞;张焱儒【摘要】卷筒是起重机起升机构上的重要承重部件,连接卷筒与减速器的联轴器易失效.分析介绍了卷筒联轴器的危险点,并利用Pro/E和Patran软件对联轴器进行建模和扭矩分析,得到了其位移和扭矩的仿真结果,为下一步虚拟试验和测试验证奠定理论基础.【期刊名称】《上海电力学院学报》【年(卷),期】2015(031)006【总页数】5页(P556-559,564)【关键词】起重机;联轴器;扭矩分析【作者】马晓曦;吴峰崎;朱瑞;张焱儒【作者单位】上海电力学院,上海200090;上海市特种设备监督检验技术研究院,上海200333;上海电力学院,上海200090;上海电力学院,上海200090【正文语种】中文【中图分类】TH21E-mail:****************.起重设备具有起重量大、连续作业时间长等特点,随着起重机械在港口码头、建筑工地、造船厂的使用越来越广泛,起重机械事故发生越来越频繁,对人员伤亡和财产损失造成不可估量的影响.卷筒是起重机的重要承重部件,通过卷绕钢丝绳来实现起重机作业,在起重机事故中钢丝绳卷筒事故也时有发生.减速器的种类很多,其中ZQ型减速器主要应用于起升机构,在减速的同时起到提高扭矩的作用.易引起卷筒失效的部位是卷筒与减速器之间的连接零部件.[1]在起重机起升机构的传动系统中,起升卷筒与减速器低速轴之间的联接是一个比较关键的部位,它们之间的连接零部件易引起卷筒失效.起重机卷筒联轴器联接失效,将导致吊物坠落事故的发生,影响安全生产及物流畅通,严重时甚至危及作业人员的生命安全.卷筒联轴器在起重机起升机构安全运行中具有重要作用,研究人员对其进行了多方面研究.倪秋良等人[2]对卷筒联轴器的类型及特点进行研究,着重分析了其调整维修方法,对其安全性进行阐述.夏苹等人[3]介绍了WZL型卷筒联轴器与减速器的连接误区以及正确的连接方式.宣长宇[4]也介绍了某起重机卷筒轴出现窜动现象,以及故障排查发现其受到轴向推力的情况.本文在此基础上,主要对某单位起重机的起升机构卷筒连接件做扭矩仿真分析,为下一步的实验测试和虚拟试验验证研究奠定基础.根据起重机卷筒与减速器的连接形式不同,卷筒装置可分为采用齿轮盘式卷筒联轴器连接形式的卷筒、采用鼓形滚珠联轴器连接形式的卷筒、采用球铰型卷筒联轴器连接形式的卷筒以及卷筒轴与减速器直接相连的卷筒等4种基本形式，如图1所示.[5]在这4种形式中,齿轮盘式卷筒联轴器卷筒轴如图1a所示,其不承受扭矩,是目前桥式起重机卷筒组的典型结构,但卷筒的质量较大,卷筒定位轴承及内齿轮盘与减速机之间安装及调整难度大,安装精度要求较高.如果安装不正,卷筒齿轮面易磨损,所以逐渐形成了其他连接形式.鼓形滚珠联轴器连接形式的卷筒如图1b所示,其在驱动减速器与卷筒之间安装一套特殊的鼓形滚柱联轴器,此联轴器不仅能传递扭矩和承受较大的径向力,而且还能补偿减速器轴线与卷筒轴线的角度偏差.这种联轴器虽然便于拆装,但其制造难度大、造价高,只是在50 t以上吨位的起重机中被采用.近几年也发现其自身结构存在缺陷,在轴线偏差的补偿和安全可靠性方面存在一定的问题.[5-7]球铰型卷筒联轴器如图1c所示,其连接形式的卷筒能承受很大的径向载荷和传递较大的扭矩,易于装拆维修,转动灵活,大大降低了对卷筒安装精度的要求,运行状态更加安全,工作更加理想,同时卷筒的受力更合理,安装调整也更方便.虽然该种联轴器在各方面有很大改进,但是在安装时还应尽量保证卷筒与减速器轴的同轴度,确保卷筒联轴器的润滑.[8-10]卷筒轴与减速器直接相连的卷筒如图1d所示,与以上几种连接相比,省掉了卷筒联轴器,减少了传动环节,安全性较高.另外,这种形式的卷筒传递较大扭矩.但是这种连接形式受铸造起重机型的限制,且卷筒端板与卷筒轴之间的连接部位将会承受较大拉压力，因此若连接部位是焊接连接，则要经常检查卷筒轴与卷筒端板之间的连接焊缝，避免出现裂纹产生事故隐患.同样，其他形式的联轴器也应定期检查连接部位的螺栓，同时保证运行润滑.MSC.PATRAN是有限元前后处理及分析仿真的软件,是一个开放式、多功能的三维软件包,针对工程设计、工程分析等不同的设计分析,提供一个全开放性的 CAE 集成环境.本文利用Pro/E和Patran软件对卷筒减速器的连接件进行扭矩分析.减速器输出轴及其轴端承受较大的短暂作用的扭矩和径向力,[11]一般需对此进行验算.轴端最大径向力为:式中:φ2——起升载荷动载系数;G——卷筒重力,N;S——钢丝绳静拉力,N;[F]——减速器输出轴端的许用最大径向载荷,N.轴端最大扭矩校验条件:式中:Tmax——钢丝绳最大静拉力在卷筒上产生的扭矩,N·m;[T]——减速器输出轴允许的短暂最大扭矩,N·m.卷筒减速器的联轴器需要考虑到扭矩、转速和被连接的轴径等参数,扭矩应满足如下要求:式中:TL——所传扭矩的值,Nm;[TL]——联轴器许用扭矩;k1——重要程度系数;Tmax——计算的轴传递的最大扭矩；k3——角度偏差系数.本文采用某企业起重机双起升机构卷筒模型,该起重机起升机构的卷筒与减速器直接相连的卷筒轴,如图2所示.该卷筒基本参数如表1所示.参照CAD图纸对卷筒建立模型,如图3a所示,但本文主要是对卷筒及减速器之间的连接件进行扭矩分析,所以对模型简化,得到卷筒减速器的连接件含凸台和不含凸台部位,如图3b所示,将模型保存为parasolid格式,其扩展名为*.x_t.Patran直接从Pro/E软件中抓取联轴器模型,在网格划分的过程中,对含凸台和不含凸台的连接部分进行网格的细化,其余部分采用自由划分网格的方法,同时对连接件不含凸台一端圆柱面创建多点约束(Multi-Point Constraint,MPC),用于不相容单元间的载荷传递,采用这种方法对卷筒轴施加扭矩.由卷筒连接件的危险点分析可知,在新型连接形式如鼓形滚珠联轴器、球铰型卷筒联轴器及与减速器直接相连的卷筒轴,联轴器与卷筒轴都承受较大扭矩.表2为起升机构的运动参数,由此可计算出卷筒轴所承受的力矩M=196 980 N·m.Patran分析中材料设定成普通钢结构,对凸台一端施加固定约束,在另一端施加力矩,用Nastran分析计算得到应力变形云图如图4所示.由图4可以看出，扭矩对卷筒轴的应力变形影响较大,在轴向方向可以看出,应力集中表现约3个数量级,最大位置处1 680 MPa左右,主要集中在凸台断截面位置处,向两端逐渐变小;色标段最下端的应力约为112 MPa，符合实际要求.在径向方向上表现出越靠近边缘应力越大,中心位置处最小,应力是112 MPa左右,同样符合实际要求.用Nastran分析计算得到位移变形云图如图5所示.由卷筒连接件轴向和径向方向位移场均可看出,扭矩对卷筒轴的平动位移影响较小,最大平动位移处在扭矩施加平面上,数量级也仅为10-2,且向凸台面部位逐渐减小.(1) 利用Pro/E和Patran软件对联轴器进行(2) 利用仿真软件对卷筒与减速器直接相连的卷筒轴进行力矩和应力分析,可以了解对其连接部位的焊缝状况,及时安排定期检查,减少事故隐患.【相关文献】[1] 董炜,周庚,孙秀军.造成铸造起重机重大事故的危险点[J].起重运输机械,2012(8):93-97.[2] 倪秋良,吴云刚.卷筒联轴器使用特性分析与比较[J].科技创新导报,2014(31):88-91.[3] 夏苹,赵波.WZL型卷筒联轴器与减速器的连接[J].起重运输机械,2003(7):46-47.[4] 宣长宇.起重机起升卷筒窜动分析与排查[J].工程机械与维修,2013(10):176-177.[5] 于建民,王学壮.桥式起重机卷筒联轴器的改进[J].河北能源职业技术学院学报,2013(3):65-67.[6] JI Aimin,HUANG Quansheng,XU Huanmin,et al.Design system of the two-step gear reducer on case-based reasoning[J].Chinese Journal of Mechanical Engineering,2009,22(5):671-679. [7] 李继承,茅根新,罗云东,等.冶金起重机卷筒断轴事故分析及维护措施[J].机械工程与自动化,2005(6):81-84.[8]LIAO Haiping,ZENG Cuihua.Calculation of gearing contact fatigue strength considering sli ding friction between teeth [J].Machinery Design & Manufacture,2007(5):11-13.[9] 洪浩,许志沛,高海涛.基于Ansys Workbench起重机多层卷绕卷筒结构研究[J].起重运输机械,2012(12):56-59.[10] 梁锡昌,吕宏展.减速器的分类创新研究[J].机械工程学报,2011(7):1-7.[11] 陈洪财.桥门式起重机起升机构智能化设计研究[D].成都:西南交通大学,2014.。

起重机械常见故障及处理探讨随着工程建设的不断发展，起重机械已经成为了建筑工地和重工业生产中必不可少的机械设备。

然而，在起重机械的使用过程中，常常会出现各种各样的故障和问题，给生产和施工带来了很大的影响。

因此，对于起重机械的常见故障及处理探讨，是我们必须要认真研究和掌握的问题。

1、设备运行不稳定起重机械设备在正常运行时，应该是稳定且平稳的。

如果出现设备在运行时出现晃动、摇晃等现象，那么就需要重视了。

可能的原因有：机体平衡受损、轴承架不牢固、轴承磨损、电机电缆等方面存在问题。

处理的方法是：检查并调整机体平衡、加固轴承架、更换损坏的轴承、更换电机电缆等。

2、卷筒的卡顿起重机械在使用卷筒进行升降过程中，如发现卡顿现象，则需要及时做出处理。

可能的原因有：卷筒上的绳索固定松动、卷筒上的物品纠缠或卡住等。

处理方法是：把松动的绳索重新绑好、清理卡死的物品、及时调整水平等。

3、行车的电路故障行车电路故障会导致起重机械的行车过程受限制。

可能的原因有：电路接线不牢固、电线出现损伤等。

处理方法是：检查电线的状态、重新接线、更换损坏的电线等。

4、齿轮或减速机框架不合理如果起重机械的齿轮或减速机框架出现问题，会导致起重力不足或起重过程异常。

可能的原因有：齿轮配合不合理、齿轮磨损、减速机框架有缺陷。

处理方法是：加工并更换配合不合理的齿轮、更换磨损的齿轮、更换框架等。

5、行车轨道如果起重机的行车轨道出现异响、发热等异常现象，会影响起重机的稳定性和耐用性。

可能的原因有：轨道焊接不牢固、轨道受到外力影响导致变形、轨道表面磨损导致质量下降等。

处理方法是：重新焊接轨道、调整轨道的位置和高度、更换损坏的轨道。

总之，起重机械的常见故障及处理探讨，对于提高起重机械的使用效率和使用寿命具有非常重要的意义。

广大使用起重机械的企业和个人应该随时关注设备的运行状况，及时采取各种措施进行维护和保养，以确保设备能够正常、稳定、高效地运行。

汽车起重机的起升机构故障分析及排除方法汽车起重机的起升机构是由一套机械和液压组合式的卷扬系统所构成，用以实现重物的垂直升降运动。

起升机构通常由液压泵、液压马达、减速器、卷筒、制动器、离合器、钢丝绳滑轮组和吊钩等组成。

也有把起升机构称作卷扬机构或卷扬系统。

工作中，通过起升机构、有变幅机构和回转机构共同配合，能把重物吊到指定的位置和高度。

起升机构出现故障不仅会影响到作业效率，而且会直接影响运行和作业的安全性，因此，出现异常现象要及时检查和修复。

常见故障现象主要有：（1）液压系统压力升不高、吊重无力；（2）制动失灵（负载自行跌落或下滑）；（3）起升卷绳动作缓慢或不动作等。

主要诊断检查要点有：（1）检查溢流阀和手动控制阀是否完好；（2）检查平衡阀、超载溢流阀调节螺钉是否松动，阀门是否卡在打开位置，弹簧是否损坏；（3）检查液压马达轴是否断裂、卡滞，是否因零件磨损而使其性能下降；（4）检查起升机构齿轮轮齿是否破裂；（5）检查起升制动器调整是否正确；检查旋转接头的密封圈、中心轴和轴套是否磨损等。

具体分析如下。

1、液压系统压力升不高，吊重起升无力，动作缓慢（1）原因分析根据维修实践中对QY25型全液压汽车起重机故障诊断与排除的经验发现，该型起重机液压系统压力升不高，吊重无力的故障现象比较常见。

研究这一故障现象时又发现，该现象虽然单一，但引起的原因却很复杂，而且是多方面的。

分析这种故障产生的原因时，至少应从以下几方面去考虑：液压泵损坏、渗漏过大排油量不足、液压系统溢流阀开启压力过低、油箱液面过低、吸油管堵塞等。

诊断时要根据以上五条，对系统进行逐一检查。

这里以此为例，就故障原因分析方法和思路加以说明。

（2）液压泵故障导致起升无力①原因分析液压泵常见的故障有两种，一是配流盘表面磨损，导致渗漏过大、流量严重不足；二是液压泵转动机件损坏，输出功率和转速下降。

全液压汽车起重机液压系统油液不清洁，液压泵经长久使用，其配流面发生磨损很常见。

起重机常见机械故障及排除方法
起重机械一般由机械、金属结构和电器等三大部分组成，（三者各有特性又有相互关联）
机械部分是指：
起升、运行、变幅和旋转等机构。

起重机械技术检验教材第二章《起重机械主要零部件》中的内容基本上都与起升、运行、变幅和旋转等机构相关联，起重机械技术检验教材在各类起重机内容中也都对机械部分的常见故障及消除方法进行了介绍。

起重机在使用过程中，机械零部件不可避免的遵循磨损规律出现有形磨损，并引发故障。

导致同一故障的原因可能不是一一对应的关系。

因此要对故障进行认真分析，准确地查找真正的故障原因，
并且采取相应的消除故障的方法来排除之，从而恢复故障点的技术性能。

与起升、运行、变幅和旋转等机构相关联的起重机的零件、部件常见故障及排除方法分别列于下表：
起重机常见零件部分故障及排除
起重机常见部件部分故障及排除。

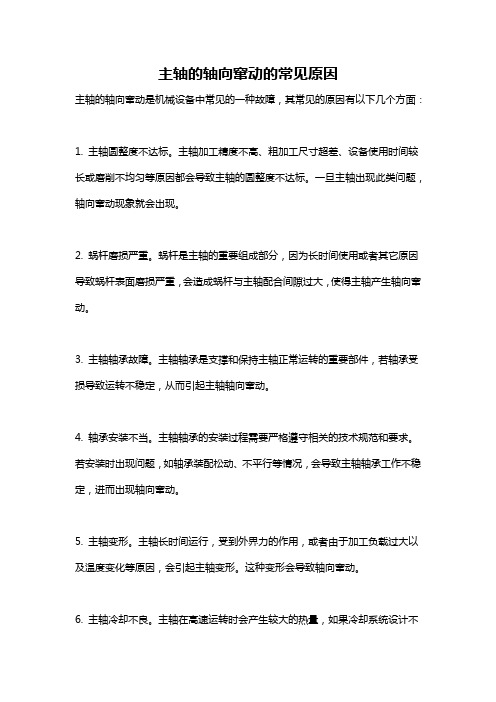

铸造起重机主起升卷筒轴向窜动问题及应对措施摘要：铸造起重机在应用期间，需要找出铸造起重机主起升卷筒，发生轴向窜动问题根源所在，由于钢厂工作建材重量较大，采用人力搬运难以提升工作效率，同时还会浪费工作人手。

为此，使用铸造起重机搬运，工作所需的物料，可以在极大程度上提升工作效率，但是由于铸造起重机长时间作业，并在超负荷状态中，容易出现故障，所以需要重视后期养护工作，使用测量仪器进行设备维护工作，及时发现铸造起重机，安装存在的误差，并检测铸造起重机内部卷筒连轴器等主要的零部件，防止因原部件存在尺寸问题，导致工作效果受到影响，这也是防止铸造起重机主起升卷筒发生轴向窜动的有效方法。

关键词：铸造起重机；滚子球面卷筒；连轴器；轴向窜动铸造起重机应用于钢厂钢水包、铁水包的搬运工作，由于钢厂为了完成各项工作，所以会使设备24小时连轴作业，铸造起重机长时间在高负荷状态下作业难以保证设备不会发生故障，为了完成各项工作要求，钢铁厂使用的铸造起重机其等级多为A8级，与此同时需要提升铸造起重机检测工作的合理性，了解铸造起重机内部结构，并需要掌握卷筒连轴器与短轴卷筒连接方式，同时还需要掌握设备内部其他构件的连接方式，如果铸造起重机后期维护不合理，很可能会因为各元件连接不当，导致设备难以正常工作，影响工厂正常运行。

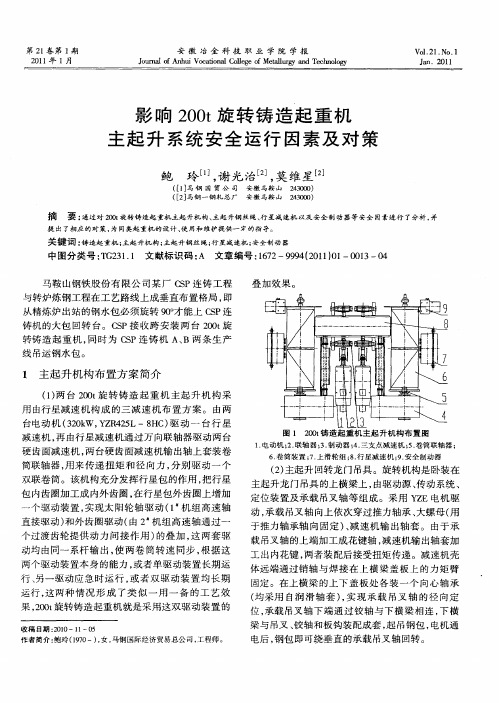

一、铸造起重机使用情况铸造起重机吨量不同，结构也会略有不同，为了探究工厂应用铸造起重机发生主起升卷筒轴向窜动问题的根源所在，所以本文将会针对450/80t的铸造起重机细致分析轴向窜动问题，设备结构为四梁六轨，采用柔性铰接梁连接各部位，而小车上部结构与下部结构使用球铰连接，这样设置可以方便铸造起重机在工厂内顺利移动。

与此同时，还可以方便工作人员，利用铸造起重机，并由铸造起重机完成物料搬运工作。

由于铸造起重机长时间处于高负荷工作状态下，所以后期养护工作变得异常重要，如果不能及时进行养护工作，通过测量掌握铸造起重机内部卷筒连轴器在连接方面的情况，很可能会影响后续工作的执行。

1003 2t铸造起重机主梁受损分析及加固处理摘要:某台100／32t渣罐桥式起重机在使用时,因主小车的起升机构上升时极限失灵,吊钩横梁撞击辅梁,导致该吊车辅梁箱形结构的下翼缘板及腹板严重受损变形,无法安全运行。

为了解箱形辅梁损坏程度,进行了检测、分析,并拿出了加固处理方案。

关键词:铸造吊车辅梁损伤加固1 辅梁结构损伤几何尺寸该铸造吊车由两根主梁、两根辅梁及两根端梁组成四梁桥式起重机,主、辅梁均为箱形金属结构。

辅梁在两根主梁之间,两端与端梁相连接。

主小车运行于主梁之上,副小车运行于辅梁之上。

主小车钢丝绳从两对主、辅梁间穿过,与主小车吊钩横梁相连。

事故发生后,通过实测,发现两根辅梁均有不同程度的损伤,其受损最严重的截面位于距最近大车轨道中心线8.5m处,如图1所示。

此外,两辅梁在受损同截面处,B辅梁比A辅梁标高高出12mm。

A辅梁较B辅梁受损程度轻,其下翼缘板基本保持平直状态,没有发现翘曲变形,但两腹板则出现了一定程度的外凸翘曲变形,其外侧腹板最大翘曲高度为9mm,内侧腹板最大翘曲高度为10mm。

B辅梁受损情况则严重得多,其下翼缘板受到严重的损伤,在受损区内向上凹起,产生翘曲变形,其最大翘曲高度为30mm。

两侧腹板也产生了严重的外凸变形,其外侧腹板最大翘曲高度为45mm,内侧腹板最大翘曲高度为35mm。

辅梁受损截面变形状况,如图2所示。

2 辅梁受损结构的无损探伤,应力分析(1)对受损区域的腹板、下翼缘板母材和腹板与上、下翼缘板的连接焊缝进行磁粉和超声波无损探伤。

(2)对受损截面的危险部位进行静、动态应力测试。

(3)对受损辅梁按实测的受损情况进行有限元分析计算。

无损探伤结果表明受损部位的母材和腹板与上下翼缘板的主焊缝没有出现表面裂纹和内部缺陷。

根据辅梁受损区的情况,在A,B辅梁的最大受损截面上布置了10个静、动态应力测点,测点布置如图3所示。

从表1中可见,B辅梁下翼缘板最大应力(测点4)比A辅梁下翼缘板最大应力(测点3)高出约50％。
