计算电磁学中的有限元方法随着计算机技术的不断发展和应用，计算电磁学研究的范围和深度不断提高，其应用领域也越来越广泛。

有限元方法是计算电磁学研究中重要的数值分析方法之一，其可模拟复杂电磁场问题，有着广泛的应用。

本文将简要介绍计算电磁学中的有限元方法的一些基本原理和应用。

一、有限元法基本理论有限元方法是数值分析中一种重要的数学工具，其基本思想是将整个计算区域分割成若干个简单的单元，然后在每个单元内选取一个适当的基函数，通过求解基函数系数来表示数值解。

这种思想很容易扩展到计算电磁场问题上，因为电磁场分布可以被视为由一些小电磁场单元组成。

有限元方法的基本过程包括建立有限元模型、离散化、求解以及后处理。

其中建模是有限元方法中最重要的一个环节。

在建模过程中，首先需要选取合适的计算区域，并将其离散化为若干个小单元（如三角形、四边形等）。

然后，我们需要选取适当的基函数，并确定它们所对应的系数的初始值。

一旦有限元模型被建立，我们就可以进行求解了。

具体来说，有限元法的求解过程需要求解一个大规模的稀疏矩阵方程，其中系数矩阵和右侧向量都与电磁场有关。

这个过程需要借助计算机的优势，通过矩阵解法算法完成求解。

最后，我们通过后处理来获得我们需要的电磁场信息或工程参数，例如电势、磁场强度、感应电动势等。

二、有限元法应用领域有限元法在计算电磁学中广泛应用。

其应用范围涉及电机、变压器、电力电子、雷达、电磁兼容等多个领域。

有限元法可用于仿真复杂的电磁场分布问题，例如在电机设计中，有限元法可用于电机磁场分析、电机振动分析以及谐波分析等。

在电力电子领域中，有限元法可用于设计电感元件和变压器等。

另外，有限元法在雷达技术中也有着广泛的应用，可用于雷达天线设计和仿真。

三、有限元法的优缺点有限元法作为一种数值分析方法，具有一定优缺点。

有限元法的主要优点在于它具有很强的适应性和通用性，可用于模拟各种复杂的材料和几何形状。

此外，有限元法允许我们针对不同的模型选择不同的元素类型和元素尺寸，因此可以根据实际需求自由选择不同的模型。

第3章新型混合磁极永磁电动机的计算分析方法3.1 前言新型混合磁极永磁电机的计算分析方法是进行本课题研究需要首先解决的问题。

由于新型混合磁极永磁电机是一种全新的电机，没有现成的解析计算公式，且解析计算也难以把握电机的各种非线性的复杂因素，无法准确的计算、分析和研究这种电机。

因此，采用电磁场数值计算方法是必要的选择。

本章阐述了基于有限元法的电磁场计算分析方法、齿磁通计算分析方法和交、直轴电抗的计算分析方法。

3.2 电磁场计算分析方法电机计算方法通常有磁路法和电磁场法。

磁路法的计算精度不高，处理基波时对电机设计具有一定的指导意义。

电磁场法能够处理饱和、谐波、涡流以及齿槽的影响，尤其在计算机普遍应用的今天，磁场法以其精度高等优势得到了广泛的应用。

有限元法是将所考察的连续场分割为有限个单元，然后用函数来表示每个单元的解，在求得代数方程之后再引进边界条件，因为边界条件不进入单个有限单元的方程，所以能够采用同样的函数。

采用电磁场有限元软件对新型混合磁极永磁电机的电磁场进行有限元分析，我们可以得到矢量磁位AZ、磁场强度、磁感应强度等结果和磁力线、等磁位线等曲线，从而了解该电机内部的磁场分布情况。

根据电磁场分析结果，通过绕组与磁场的感应关系即可求得基波绕组和三次谐波绕组的电势波形和大小。

课题组提出了齿磁通法对电机磁场进行计算。

采用齿磁通法计算电机磁场时，需要至少旋转一个齿距下的的磁场情况，因此计算量较大，但能够得到绕组电压值和波形，其精度也较高。

有限元计算分为以下几步：第一、建立有限元模型，确定求解区域。

第二、分配电机材料，铁磁材料与气隙的分配与普通电机分配相似，在分配永磁材料时，需注意永磁材料的矫顽力方向，同时在永磁材料分配应确定永磁材料是径向磁通；文中选定是径向磁通。

第三、网格剖分，选定网格类型，再对六极混合磁极永磁电机有限元模型进行网格剖分。

第四、对电机模型进行施加电流密度，求解得出AZ值。

创建模型：创建一个模型的顺序是由点到线、由线到面，这一部分的工作在Preprocessor的Modeling完成。

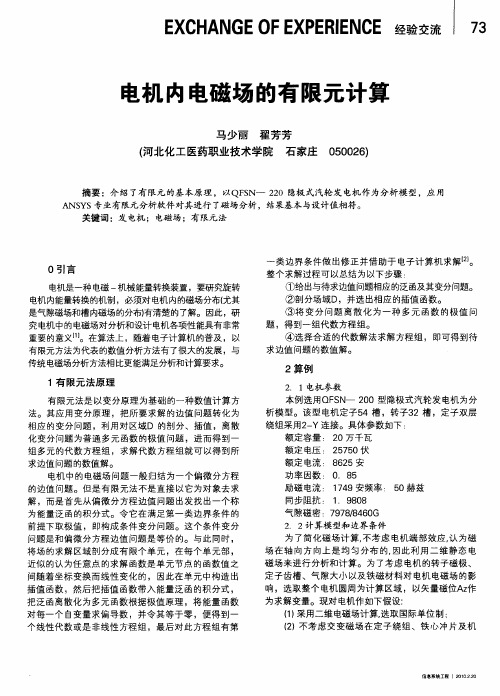

用有限元法计算直流电动机的磁场分布引言：电机磁场存在磁饱和现象，是一非线性问题再加上电机结构复杂，无法用解析法求得场的精确解,而图解法既不准又费时,采用差分法则难于处理复杂的界面形状。

而有限元法是以变分原理为基础的一种数值计算方法。

应用它可以把要求解的边值问题转化为相应的变分问题，利用对区域D 的剖分、插值，将变分问题离散化为普通多元函数的极值问题。

进一步得到一组多元的代数方程组，求解得到所求边值问题的数值解，从而得到电机磁场较精确的分布。

关键字：电机，电磁场，有限元法。

1电机的磁场方程和边界条件由电磁场理论知道,稳定磁场是用下面一组方程来描述的：rot H = (1)div = 0 (2)=v (3)式中H 为磁场强度,B 为磁通密度, v 为磁阻率,J 为电流密度。

为便于计算,引人辅助矢函数A ,使B =rot A ， (4) 从矢量分析知div(rot )=0. 故式 ( 2 ) 必满足。

由式 ( 1 )( 3 ) 和 ( 4 ) 可 得rot(v rot )= (5) 在分析电机磁场时,我们假定:1磁场分布与轴向位置无关,忽略绕组端部的影响； 2磁化曲线是单值的,不计磁滞； 3机座外部空间导磁率为0。

由假定1知电流密度 只有轴向分量 z J ,并与轴向位置无关。

磁场被简化为二维平面场。

矢量磁位也只有轴向分量z A ,且与轴向位置无关.于是式 ( 5 ) 简化为x ∂∂（v xA∂∂）+y ∂∂(v y A ∂∂)=－J (6)为简单起见,这里略去轴向分量z A 、z J 的下角标Z 。

用A 、J 分别示A 、J 的轴向分量。

这时式( 4 )简化为B =i y A ∂∂－j xA∂∂ (7) 2有限单元将求解域R 分成许多小的三角形单元,并使介质分界线成为三角形单元的边,也就是说使每个三角形单元只有一种磁阻率和一种电流密度。

假定),(y x A 在每个三角形单元中是线性地变化。

对顶点为K (k x ,k y )、l(l x ，l y ,)、m(m x ,m y )的三角形单元(图 3 ),图3 则有),(y x A =∆21iml k i iA y x ),,(,,∑=+-ωξη (13)其中 m l k y y -=η k m l y y -=η l k m y y -=η m l k x x -=ξ k m l x x -=ξ l k m x x -=ξl m m l k y x y x -=ω m k k m l y x y x -=ω k l l k m y x y x -=ω=∆21111m mll k ky x y x y x即三角形的面积m l k ,,逆时针方向时,面积为正;顺时针方向时,面积为负.且k A 、l A 、m A 为三角形三顶点 m l k ,,的矢量磁位的值。

电磁场计算中的有限元方法教程引言电磁场计算是电磁学领域中重要的研究内容之一，广泛应用于电气工程、通信工程、电子技术等领域。

而有限元方法（Finite Element Method，简称FEM）是一种常用的数值计算技术，可以解决电磁场计算中的复杂问题。

本文将介绍有限元方法在电磁场计算中的基本原理、步骤和应用。

一、有限元方法简介有限元方法是一种通过将待求解区域划分成有限数量的小单元，利用单元上的近似函数构造整个区域上的解的数值计算方法。

有限元方法的基本思想是在每个小单元内近似解以建立一个代数方程组，通过将这些方程组联立得到整个区域上的解。

有限元方法具有处理复杂几何形状、边界条件变化和非线性问题的优势，因此被广泛应用于工程和科学计算中。

二、电磁场方程建立在电磁场计算中，关键是建立合适的电磁场方程。

常见的电磁场方程包括静电场方程、恒定磁场方程、麦克斯韦方程等。

根据具体情况选择适用的方程，并根据材料的性质和边界条件确定相应的方程形式。

三、有限元网格划分有限元方法需要将计算区域划分为有限数量的小单元。

在电磁场计算中，通常采用三角形或四边形单元来进行划分，这取决于计算区域的几何形状和分辨率要求。

划分过程需要考虑电场变化的特点和计算精度的需求，合理划分网格对精确计算电磁场起着重要的作用。

四、有限元方程的建立有限元网格划分完成后，需要建立相应的有限元方程组。

以求解静电场问题为例，我们可以利用能量最小原理、偏微分方程等方法建立有限元方程组。

有限元方程组的建立需要考虑电场的连续性、边界条件和材料特性等。

五、有限元方程求解有限元方程组的求解是求解电磁场分布的核心任务。

根据具体的方程形式和计算区域的几何形状，可以采用直接法、迭代法、近似法等方法来求解方程。

在电磁场计算中，常用的求解算法包括高斯消元法、迭代法、有限元法和有限差分法等。

六、计算结果的后处理在得到有限元方法计算的电磁场分布结果后，需要进行相应的后处理，进行数据分析和可视化。

电磁场有限元方法
电磁场有限元方法是一种用于求解电磁场分布的数值计算方法。

它基于有限元法，将连续的电磁场问题离散化为有限个区域，通过计算每个区域内的电磁场变量进行求解。

在电磁场有限元方法中，电磁场通常通过两个基本变量来描述：电场和磁场。

这些变量可通过Maxwell方程组进行表达，并且可以通过有限元法对其进行离散化。

在离散化过程中，整个计算区域被划分为小的有限单元，并在每个单元上建立适当的数学模型。

然后，通过求解相应的矩阵方程组，可以得到每个单元内的电磁场变量的近似解。

电磁场有限元方法的求解步骤通常包括以下几个步骤：
1. 网格划分：将计算区域划分为小的有限单元。

2. 建立数学模型：在每个单元上建立适当的数学模型来描述电磁场变量的行为。

3. 生成方程组：通过应用Maxwell方程组和适当的边界条件，可以得到矩阵方程组。

4. 求解方程组：使用数值求解方法，如迭代法或直接法，求解得到每个单元内的电磁场变量的近似解。

5. 后处理：根据得到的解，可以计算出其他感兴趣的物理量，如电流密度，功率密度等。

电磁场有限元方法在计算电磁场分布时具有很好的灵活性和精确性。

它广泛应用于电磁设备的设计和分析，如电机、变压器、传感器等。

基于有限元法的电磁场计算算法研究电磁场计算算法一直是电磁学领域的一个热门话题。

传统方法通常采用解微分方程、计算电场和磁场等手段。

然而随着计算机技术发展和计算能力提高，基于有限元法的电磁场计算算法逐渐受到人们的关注和重视。

本文将通过阐述有限元法的基本原理，分析其在电磁场计算中的应用及其优缺点等方面，对基于有限元法的电磁场计算算法进行研究讨论。

一、有限元法的基本原理有限元法是一种利用数值方法求解工程问题的方法。

其思想是将一个复杂的工程问题分割成若干个单元，在每个单元内使用更简单的数学模型来描述问题。

然后将这些单元按一定规则组合起来，形成全局问题的数学模型。

在解决实际工程问题时，只需求解这个数学模型便能得到所求结果。

有限元法的基本步骤包括：建立有限元模型、制定有限元方程、求解有限元方程和后处理。

有限元法的主要优点是具有广泛的适用性和灵活性。

其适用于各种不同类型的工程问题和模型，可以处理各种边界条件和复杂非线性问题。

但同时也存在缺点，如精度受到单元划分和网格生成的影响，需要对模型进行适当的验证与修正。

二、基于有限元法的电磁场计算算法基于有限元法的电磁场计算算法是一种用有限元计算方法来解决电磁场问题的方法。

其基本思想是将电磁场和结构分别划分成许多小单元，然后利用有限元法建立电磁场和结构的数学模型，进而求解电磁场分布以及电场力和磁场力等问题。

基于有限元法的电磁场计算算法主要有以下几个优点：1. 可以考虑复杂的几何形状，尺寸和边界条件等问题，以及各种电磁特性；2. 适合计算三维非线性电磁问题，如饱和磁性材料、非线性饱和电感器和非线性磁环等问题；3. 精度高，结果可靠。

在有限元网格结构精度较高的情况下，能够得到精度足够高的电磁场计算结果。

三、基于有限元法的电磁场计算算法研究进展与展望当前，基于有限元法的电磁场计算算法研究已经得到了广泛的应用和发展。

随着计算能力和技术的提高以及计算机硬件和软件条件的改进，基于有限元法的电磁场计算算法不断优化和完善。
