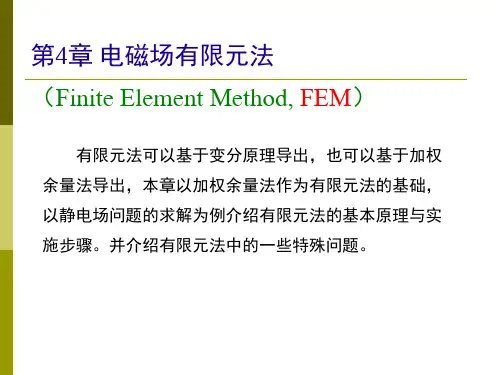

电磁场有限元分析(数学基础)

计算电磁学中的有限元方法随着计算机技术的不断发展和应用，计算电磁学研究的范围和深度不断提高，其应用领域也越来越广泛。

有限元方法是计算电磁学研究中重要的数值分析方法之一，其可模拟复杂电磁场问题，有着广泛的应用。

本文将简要介绍计算电磁学中的有限元方法的一些基本原理和应用。

一、有限元法基本理论有限元方法是数值分析中一种重要的数学工具，其基本思想是将整个计算区域分割成若干个简单的单元，然后在每个单元内选取一个适当的基函数，通过求解基函数系数来表示数值解。

这种思想很容易扩展到计算电磁场问题上，因为电磁场分布可以被视为由一些小电磁场单元组成。

有限元方法的基本过程包括建立有限元模型、离散化、求解以及后处理。

其中建模是有限元方法中最重要的一个环节。

在建模过程中，首先需要选取合适的计算区域，并将其离散化为若干个小单元（如三角形、四边形等）。

然后，我们需要选取适当的基函数，并确定它们所对应的系数的初始值。

一旦有限元模型被建立，我们就可以进行求解了。

具体来说，有限元法的求解过程需要求解一个大规模的稀疏矩阵方程，其中系数矩阵和右侧向量都与电磁场有关。

这个过程需要借助计算机的优势，通过矩阵解法算法完成求解。

最后，我们通过后处理来获得我们需要的电磁场信息或工程参数，例如电势、磁场强度、感应电动势等。

二、有限元法应用领域有限元法在计算电磁学中广泛应用。

其应用范围涉及电机、变压器、电力电子、雷达、电磁兼容等多个领域。

有限元法可用于仿真复杂的电磁场分布问题，例如在电机设计中，有限元法可用于电机磁场分析、电机振动分析以及谐波分析等。

在电力电子领域中，有限元法可用于设计电感元件和变压器等。

另外，有限元法在雷达技术中也有着广泛的应用，可用于雷达天线设计和仿真。

三、有限元法的优缺点有限元法作为一种数值分析方法，具有一定优缺点。

有限元法的主要优点在于它具有很强的适应性和通用性，可用于模拟各种复杂的材料和几何形状。

此外，有限元法允许我们针对不同的模型选择不同的元素类型和元素尺寸，因此可以根据实际需求自由选择不同的模型。

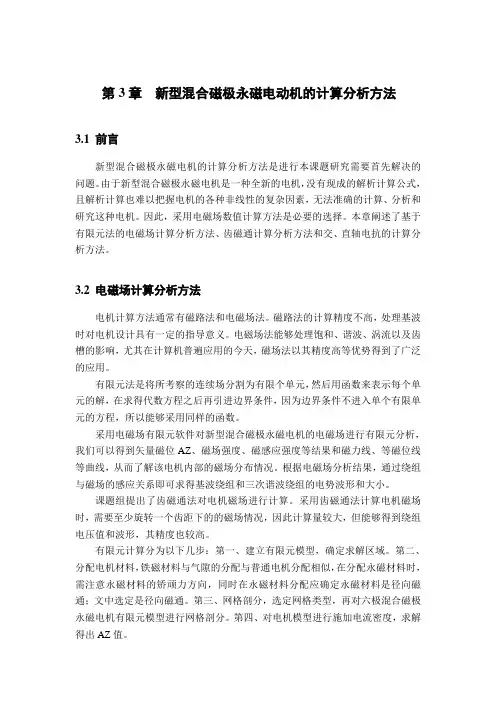

第3章新型混合磁极永磁电动机的计算分析方法3.1 前言新型混合磁极永磁电机的计算分析方法是进行本课题研究需要首先解决的问题。

由于新型混合磁极永磁电机是一种全新的电机，没有现成的解析计算公式，且解析计算也难以把握电机的各种非线性的复杂因素，无法准确的计算、分析和研究这种电机。

因此，采用电磁场数值计算方法是必要的选择。

本章阐述了基于有限元法的电磁场计算分析方法、齿磁通计算分析方法和交、直轴电抗的计算分析方法。

3.2 电磁场计算分析方法电机计算方法通常有磁路法和电磁场法。

磁路法的计算精度不高，处理基波时对电机设计具有一定的指导意义。

电磁场法能够处理饱和、谐波、涡流以及齿槽的影响，尤其在计算机普遍应用的今天，磁场法以其精度高等优势得到了广泛的应用。

有限元法是将所考察的连续场分割为有限个单元，然后用函数来表示每个单元的解，在求得代数方程之后再引进边界条件，因为边界条件不进入单个有限单元的方程，所以能够采用同样的函数。

采用电磁场有限元软件对新型混合磁极永磁电机的电磁场进行有限元分析，我们可以得到矢量磁位AZ、磁场强度、磁感应强度等结果和磁力线、等磁位线等曲线，从而了解该电机内部的磁场分布情况。

根据电磁场分析结果，通过绕组与磁场的感应关系即可求得基波绕组和三次谐波绕组的电势波形和大小。

课题组提出了齿磁通法对电机磁场进行计算。

采用齿磁通法计算电机磁场时，需要至少旋转一个齿距下的的磁场情况，因此计算量较大，但能够得到绕组电压值和波形，其精度也较高。

有限元计算分为以下几步：第一、建立有限元模型，确定求解区域。

第二、分配电机材料，铁磁材料与气隙的分配与普通电机分配相似，在分配永磁材料时，需注意永磁材料的矫顽力方向，同时在永磁材料分配应确定永磁材料是径向磁通；文中选定是径向磁通。

第三、网格剖分，选定网格类型，再对六极混合磁极永磁电机有限元模型进行网格剖分。

第四、对电机模型进行施加电流密度，求解得出AZ值。

创建模型：创建一个模型的顺序是由点到线、由线到面，这一部分的工作在Preprocessor的Modeling完成。

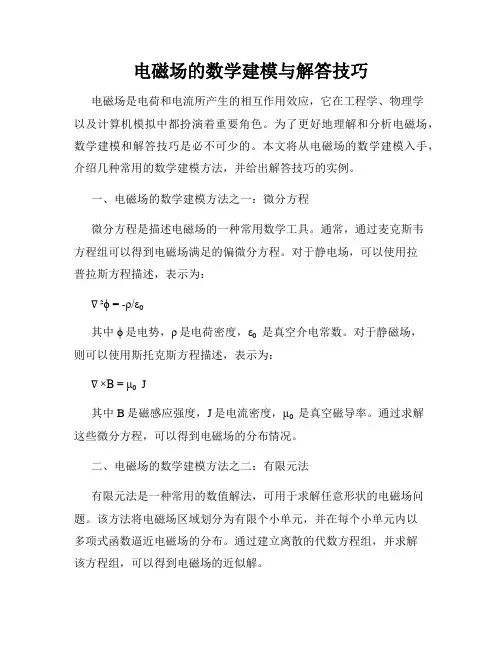

电磁场的数学建模与解答技巧电磁场是电荷和电流所产生的相互作用效应，它在工程学、物理学以及计算机模拟中都扮演着重要角色。

为了更好地理解和分析电磁场，数学建模和解答技巧是必不可少的。

本文将从电磁场的数学建模入手，介绍几种常用的数学建模方法，并给出解答技巧的实例。

一、电磁场的数学建模方法之一：微分方程微分方程是描述电磁场的一种常用数学工具。

通常，通过麦克斯韦方程组可以得到电磁场满足的偏微分方程。

对于静电场，可以使用拉普拉斯方程描述，表示为：∇²ϕ = -ρ/ε₀其中ϕ是电势，ρ是电荷密度，ε₀是真空介电常数。

对于静磁场，则可以使用斯托克斯方程描述，表示为：∇×B = μ₀J其中B是磁感应强度，J是电流密度，μ₀是真空磁导率。

通过求解这些微分方程，可以得到电磁场的分布情况。

二、电磁场的数学建模方法之二：有限元法有限元法是一种常用的数值解法，可用于求解任意形状的电磁场问题。

该方法将电磁场区域划分为有限个小单元，并在每个小单元内以多项式函数逼近电磁场的分布。

通过建立离散的代数方程组，并求解该方程组，可以得到电磁场的近似解。

三、电磁场的数学建模方法之三：有限差分法有限差分法是一种离散方法，通过将连续的电磁场问题转化为离散的代数问题进行求解。

该方法将连续的电磁场区域划分为网格，并在每个网格节点上进行逼近。

通过近似微分算子，将偏微分方程转化为差分方程，并通过迭代求解差分方程得到电磁场的解。

四、电磁场解答技巧实例为了更好地展示电磁场解答技巧，以下给出一个实例。

考虑一个带有一根无限长直导线的无限大平面问题。

已知导线的电流密度为I，求解该情况下的磁场分布。

根据安培环路定理，可以得到这个问题的微分方程为：∇×B = μ₀Iδ(x)δ(y)ez其中δ表示狄拉克δ函数，ez表示z轴方向上的单位向量。

通过对微分方程进行求解，可以得到在导线周围的磁场强度为：B = μ₀I/2πr其中r表示距导线的径向距离。

电磁场计算中的有限元方法教程引言电磁场计算是电磁学领域中重要的研究内容之一，广泛应用于电气工程、通信工程、电子技术等领域。

而有限元方法（Finite Element Method，简称FEM）是一种常用的数值计算技术，可以解决电磁场计算中的复杂问题。

本文将介绍有限元方法在电磁场计算中的基本原理、步骤和应用。

一、有限元方法简介有限元方法是一种通过将待求解区域划分成有限数量的小单元，利用单元上的近似函数构造整个区域上的解的数值计算方法。

有限元方法的基本思想是在每个小单元内近似解以建立一个代数方程组，通过将这些方程组联立得到整个区域上的解。

有限元方法具有处理复杂几何形状、边界条件变化和非线性问题的优势，因此被广泛应用于工程和科学计算中。

二、电磁场方程建立在电磁场计算中，关键是建立合适的电磁场方程。

常见的电磁场方程包括静电场方程、恒定磁场方程、麦克斯韦方程等。

根据具体情况选择适用的方程，并根据材料的性质和边界条件确定相应的方程形式。

三、有限元网格划分有限元方法需要将计算区域划分为有限数量的小单元。

在电磁场计算中，通常采用三角形或四边形单元来进行划分，这取决于计算区域的几何形状和分辨率要求。

划分过程需要考虑电场变化的特点和计算精度的需求，合理划分网格对精确计算电磁场起着重要的作用。

四、有限元方程的建立有限元网格划分完成后，需要建立相应的有限元方程组。

以求解静电场问题为例，我们可以利用能量最小原理、偏微分方程等方法建立有限元方程组。

有限元方程组的建立需要考虑电场的连续性、边界条件和材料特性等。

五、有限元方程求解有限元方程组的求解是求解电磁场分布的核心任务。

根据具体的方程形式和计算区域的几何形状，可以采用直接法、迭代法、近似法等方法来求解方程。

在电磁场计算中，常用的求解算法包括高斯消元法、迭代法、有限元法和有限差分法等。

六、计算结果的后处理在得到有限元方法计算的电磁场分布结果后，需要进行相应的后处理，进行数据分析和可视化。

电磁场有限元方法
电磁场有限元方法是一种用于求解电磁场分布的数值计算方法。

它基于有限元法，将连续的电磁场问题离散化为有限个区域，通过计算每个区域内的电磁场变量进行求解。

在电磁场有限元方法中，电磁场通常通过两个基本变量来描述：电场和磁场。

这些变量可通过Maxwell方程组进行表达，并且可以通过有限元法对其进行离散化。

在离散化过程中，整个计算区域被划分为小的有限单元，并在每个单元上建立适当的数学模型。

然后，通过求解相应的矩阵方程组，可以得到每个单元内的电磁场变量的近似解。

电磁场有限元方法的求解步骤通常包括以下几个步骤：
1. 网格划分：将计算区域划分为小的有限单元。

2. 建立数学模型：在每个单元上建立适当的数学模型来描述电磁场变量的行为。

3. 生成方程组：通过应用Maxwell方程组和适当的边界条件，可以得到矩阵方程组。

4. 求解方程组：使用数值求解方法，如迭代法或直接法，求解得到每个单元内的电磁场变量的近似解。

5. 后处理：根据得到的解，可以计算出其他感兴趣的物理量，如电流密度，功率密度等。

电磁场有限元方法在计算电磁场分布时具有很好的灵活性和精确性。

它广泛应用于电磁设备的设计和分析，如电机、变压器、传感器等。

第二章有限元分析基础有限元分析是一种常用的工程计算方法，在工程学科中被广泛应用。

本章将介绍有限元分析的基本概念和基础知识。

有限元分析是一种数值分析方法，用于求解复杂的物理问题。

它的基本思想是将一个连续的物体或结构离散化为有限数量的基本单元，通过在每个单元上进行计算，最终得到整个物体或结构的行为。

这些基本单元通过节点连接在一起，形成了一个有限元网格。

通过在每个节点上求解方程，可以得到整个物体或结构的应力、变形等相关信息。

在有限元分析中，有三个重要的步骤：建模、离散和求解。

建模是指将实际物体或结构转化为数学模型的过程。

在建模过程中，需要确定物体或结构的几何形状、边界条件和力学性质等。

离散是指将物体或结构划分为有限数量的基本单元。

常用的基本单元有三角形、四边形和六面体等。

离散过程中需要确定每个基本单元的几何属性和材料性质等。

求解是指在离散的基础上，通过求解节点上的方程，得到物体或结构的应力、变形等结果。

求解过程中，需要确定节点的位移和应变等参数。

有限元分析的基本假设是在每个基本单元内，应力和应变满足线性关系。

这意味着在小变形和小位移的情况下，有限元分析是有效的。

此外，为了提高计算精度，通常会增加更多的基本单元。

但是，增加基本单元数量会增加计算复杂度和计算时间。

因此，在实际应用中，需要根据问题的复杂程度和计算资源的限制进行权衡。

有限元分析广泛应用于各个领域，例如结构力学、热传导、电磁场、流体力学等。

在结构力学中，有限元分析可以用于求解静力学和动力学问题。

在热传导中，有限元分析可以用于求解温度分布和热流问题。

在电磁场中，有限元分析可以用于求解电荷和电场分布等。

在流体力学中，有限元分析可以用于求解流速和压力分布等。

总之，有限元分析是一种重要的工程计算方法，可以用于求解各种物理问题。

通过建模、离散和求解等步骤，可以得到物体或结构的应力、变形等结果。

有限元分析在工程学科中有着广泛的应用前景，对于工程设计和优化起着重要作用。

电磁场有限元方法
电磁场有限元方法（finite element Method,FEM）是电磁场分析和设计中一种新兴的解析方法，它将电磁场问题看作是一个数学方程组，然后用”有限元”的数值求解方法进行求解。

可以简单的理解电磁有限元方法的原理就是，先将物理场先用几何拼装的对象表示，用有限个节点(Node)和有限个单元(Element)来组合起来，并对每一个单元内的所有量(如场、势等)的作量线性拟合，这样就将复杂的电磁场问题拆分成几何元素相互连接在一起的小片状，甚至可以定义为0维，1维，2维，3维电磁场问题，可以作出相应的对应有限元元素，比如三维空间就有单元四面体和单元六面体，这样子就可以将这些有限元元素拼成一个完整的电磁场，并且在每个单元内使用坐标系，用均匀格点的方法将微分方程数值插值，以达到计算的目的。

因此求解此式的核心就是有限元的概念，它的基本思想就是对一个复杂的模型分割成若干小几何实体，在这些小几何实体上需要求解的量的取值用某种连续的样条函数的插值来表示，给定一族几何实体上的及其边界条件，可以求出各个点上的量的值。

基Ansoft maxwell的电磁场有限元问题分析摘要：本文首先介绍了电磁场求解的有限元方法的基本思想并利用示例对求解方法进行了具体的阐述。

随后本文分析了Asoftwell maxwell 在进行电磁场数值分析特别是解决处理边界问题时的巨大优势。

最后本文通过实例详细探讨了Asoftwell的使用方法并利用其强大的作图功能绘出了相应的电场分布图。

1、引言在电磁学的实际应用过程当中，人们往往遇到的问题是给定空间某一区域的电场分布，同时给定区域边界上的电位或者场强，在这种条件下求该区域内的电位函数或电场强度分布。

因此电磁场边界问题的求解在工程电磁场领域当中就具有了尤为特殊的意义。

而有限单元法就是求解电磁场边界问题的方法之一。

它不仅可以处理复杂的边界条件以及形状复杂的结构，而且在此同时还可以通过一系列简单的手段保证精度。

因此有限单元法的应用已经从最开始的固体力学领域推广到了温度场，流体场，声场，电磁场等等。

与此同时计算机技术的高速发展已经使有限元的计算方法渐趋简单，Ansoft maxwell正是工程设计人员和研究工作者在电子产品设计流程当中必不可少的重要工具。

它使得人们不需要高深的数学知识就可以处理很复杂的电磁场数值分析问题。

2、有限元法的基本思想所谓的有限元法，就是将整个区域分割成许多很小的子区域，这些子区域通常称作“单元”或者“有限元”，将求解边界问题的原理应用于这些子区域中，求解每个小区域，通过选取恰当的尝试函数，使得对每一个单元的计算变得十分简单，经过对每个单元进行重复而简单的计算，将其结果总和起来，便可以得到用整体矩阵表达的整个区域的解。

设在一由边界L 界定的二维区域D 内，电位函数ϕ满足拉普拉斯方程且给定第一类边界条件，即有如下静电场边界问题：22220()LD x y f s φφφ ∂∂+= ∂∂ = 在区域内） 应用有限差分法，首先需要确定网格的节点分布方式，为简单起见，如右图所示，我们用分别于x,y 轴平行的两组直线（网格线）把场域D 划分成足够多的正方形网格，两相邻平行网格线的间距成为步距h. 设节点o 的电位是ϕ0 ，相邻四个点的电位分别是ϕ1、ϕ2 、ϕ3 、 ϕ4。
