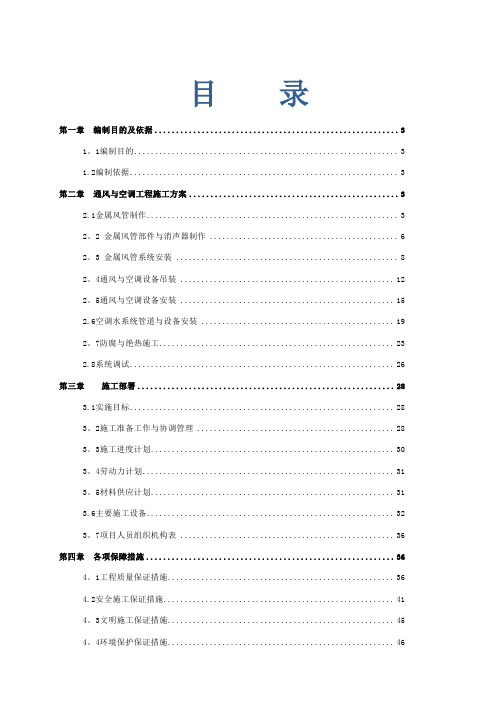

目录第一章编制目的及依据 (3)1。
1编制目的 (3)1.2编制依据 (3)第二章通风与空调工程施工方案 (3)2.1金属风管制作 (3)2。
2 金属风管部件与消声器制作 (6)2。
3 金属风管系统安装 (8)2。
4通风与空调设备吊装 (12)2。
5通风与空调设备安装 (15)2.6空调水系统管道与设备安装 (19)2。
7防腐与绝热施工 (23)2.8系统调试 (26)第三章施工部署 (28)3.1实施目标 (28)3。
2施工准备工作与协调管理 (28)3。
3施工进度计划 (30)3。
4劳动力计划 (31)3。
5材料供应计划 (31)3.6主要施工设备 (32)3。
7项目人员组织机构表 (36)第四章各项保障措施 (36)4。
1工程质量保证措施 (36)4.2安全施工保证措施 (41)4。
3文明施工保证措施 (45)4。
4环境保护保证措施 (46)4.5冬季、雨季施工措施 (46)4。
6工期保证措施 (47)4.7成品保护 (48)第一章编制目的及依据1.1编制目的本技术标的目的是为营口市鲅鱼圈区奥体中心暖通工程施工安装阶段提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成通风与空调工程设备安装的建设任务.1.2编制依据1 现行国家、省、市有关法规、条例、规定。
2 《通风与空调工程施工质量验收规范》 GB50243—20023 暖通工程施工图纸。
4 建设单位可提供的施工条件。
5 本工程质监部门指定的其他文件和指导意见。
6 根据招标文件。
7《建筑工程施工工艺规程（安装篇）》 DBJ14 -032-20048 建筑机械使用安全技术规程》 JGJ33-20019《施工现场临时用电安全技术规程》 JGJ46—88第二章通风与空调工程施工方案2.1金属风管制作2.1。
1施工准备2.1。
1。
1材料要求所使用的板材、型材等主要材料应符合现行国家有关产品标准的规定,并具有合格证明书等。
通风与空调系统设计手册第一章绪论1.1 研究背景通风与空调系统是建筑物中至关重要的设施，其设计质量直接关系到建筑物内部空气的质量和人员的舒适度。
对于通风与空调系统的设计需要系统的研究和规范指导，以确保系统的高效运行和安全可靠。
1.2 研究目的本手册的目的是提供通风与空调系统设计的理论基础和具体操作指南，帮助设计人员合理选择设计参数、设计设备和施工工艺，确保系统的稳定运行和高效节能。
1.3 研究内容本手册主要涉及通风与空调系统的设计原理、设计参数的确定、设备的选择与配置、系统布局和管道设计、系统控制与调试、系统运行与维护等内容。
第二章通风系统设计2.1 通风原理通风系统是通过新风、排风和循环风流动来改善建筑内部空气质量和温度，保证室内外气体的对流交换。
本章将介绍通风系统的原理和设计要求，包括通风效率、新风量的计算、新风口设置和排风口配置等。
2.2 通风设备本节将介绍通风系统中所需的通风设备，包括风机、空气处理机组、风管、风口等设备的选型原则和配置要求，确保系统运行稳定、效率高。
第三章空调系统设计3.1 空调原理空调系统是在通风的基础上，通过控制室内温度、湿度、洁净度和流速等参数，提供舒适的室内环境。
本章将介绍空调系统的原理和设计要求，包括空调负荷计算、冷热源选型、末端设备配置等。
3.2 空调设备本节将介绍空调系统中所需的空调设备，包括制冷机组、送风机组、冷却塔、蓄冷槽等设备的选型原则和配置要求，确保系统的能效和可靠性。
第四章通风与空调系统的集成设计4.1 设计参数的确定本节将介绍通风与空调系统中的设计参数的确定方法，包括空间布局、风口数量、风管直径、送风口数量等方面，确保系统能够满足室内环境的需求。
4.2 控制与调试本节将介绍通风与空调系统的控制方式和调试方法，包括系统的自动化控制、智能化调度和运行监测等方面，确保系统的稳定性和节能性。
第五章通风与空调系统的运行与维护5.1 运行管理本节将介绍通风与空调系统的日常运行管理要点，包括系统的启停顺序、运行参数监测、设备维护等方面，确保系统的可靠运行。
空调通风设计规范篇一：通风与空调工程技术标准4.5 通风与空调工程技术要求目录第一章工作范围第二章法律、法规第三章专用要求第一节多联式空调机组第二节新风换气机第三节风机第四节风管及风阀、风口第五节防腐及油漆第六节绝热第七节隔震设施第八节通风空调系统试验和试运行附件 1 通风与空调系统工程材料、设备明细表第一章工作范围一、通风与空调系统工作范围承包商须按照图纸和本技术要求内所述的内容，提供下列所需的通风及空调系统装置的采购、安装、调试、操作及维修等各项要求：采购及安装所有空调系统（室外机、室内机、全热交换器等）、冷媒管线、控制系统的配管、布线、控制器及所有有关设备和配/附件等（平台商业部分的空调不包含在工程范围内，但是埋垫层敷设的冷凝水管仍由承包商施工到出地面3米）。
采购及安装送排风系统及有关设备和配/附件等。
采购及安装所有风管、水管、冷媒管、有关设备及支吊架的防腐、保温材料等。
采购及安装所有有关设备及机房的防震、隔震、降噪及消声设备等，使设备及系统的运行噪音达到国家规范的要求、本技术要求的规定和图纸的设计参数。
供应及安装所需的套管，并负责套管与墙（或楼板等）之间的土建封堵。
为达到一个系统正常、良好的运行而需要的配件、部件，以及作为一个有经验的承包商可以预见而又必需的工作内容，无论图纸是否显示均属于承包商的工程范围。
按规范、标准，负责本标段的所有预留、预埋件、预埋管线等工作，以及洞口的封堵工作。
所有空调通风送回风风口均需延长风管安装到吊顶面，并配合吊顶装修施工安装风口。
同时需配合装饰、装修的其他工作。
负责本标段的所有设备单机试运转、系统调试，配合消防系统联动、调试等工作。
承包单位负责所有材料、构配件和设备采购、运输、贮存、二次搬运、安装、调试等一切工作。
向有关部门申请并获取与通风空调系统相关的一切所需许可、审批及验收，包括施工图和设备、材料送审，施工许可，竣工验收等，所需费用均由承包商承担；提供所有设备和材料的技术资料（包括所需样品）；提供工程进度计划表、施工及运输方案；提供所有系统的一切所需的清洁、测试、试运行及系统平衡等工作；提供竣工资料（包括但不限于图纸、验收文档资料等）；提供在保养期内的维修及保养；提供零备件、设备系统测试报告、操作及维修手册等等。
第五章通风空调工程第一节通风空调工程识图本章选用BG6－62－1及BG6－63－2公用图集统一图例，摘录常用符号（1）通风、空调施工图常用符号；（2）空调工程编号文字符号，便于应用。
第二节通风空调工程施工技术一、概述通风和空调系统的施工安装过程，基本可分为加工和安装两大步骤。
加工是指构成整个系统的风管及部、配件和制作过程，也就是从原材料到成品、半成品的成型过程。
安装是把组成系统的所有构件，包括风管、部、配件，设备和器具等，按设计在建筑物中组合连接成系统的过程。
二、通风与空调工程的常用材料通风与空调工程的风管和部、配件所用材料，一般可分为金属材料和非金属材料两类。
金属材料主要为普通钢板（黑铁皮），镀锌钢板（白铁皮），塑料复合钢板，型钢和紧固件等金属材料。
有的因特殊需要，如防腐、防火等要求时应采用不锈钢板、铝板等材料。
非金属材料多采用玻璃钢和硬聚氯乙烯塑料制成的风管和部、配件。
也有砖、混凝土、炉渣石膏板和木丝板等建筑材料筑成的风道和风口。
（一）普通热轧薄钢板镀锌钢板及塑料复合钢板普通热轧薄钢板，具有良好的加工性能，结构强度较高，且价格便宜应用广泛。
常用厚度为0.5~1.5mm的薄板制作风管及配件，用厚度为2~4mm的薄板制作空调机、水箱、气柜等。
空调、超净系统等防尘要求较高的通风系统，一般采用镀锌钢板与塑料复合钢板。
金属薄板的规格通常是用短边和长边以及厚度三个尺寸表示之，例如1000×2000×1.2mm。
通风工程中常用薄钢板厚度为0.5mm~4mm，常用规格是750×1800、900×1800与1000×2000mm，（二）不锈钢板工业上常用18-8型不锈钢，他在常温下无磁性这种不锈钢的线膨胀系数较大，导热性较小（与非普通碳素钢的1/3～1/4），强度高，韧性大，可焊性强，硬度也较高。
不锈钢板具有表面光洁，不易锈蚀和耐酸等特点，常用于化工食品医药电子仪表等工业的通风空调工程中。
因其硬度较高，当厚度大于1mm时，加工比较困难需要用电弧焊或氩弧焊焊接连接。
（三）铝板用于通风空调工程的铝板以铝板以钝铝为多。
铝板的加工性能好，有良好的耐腐蚀性，在摩擦时不会产生火花，常用语防爆要求的场所。
（四）玻璃钢玻璃钢具有较好的耐腐蚀性，耐火性和成型工艺简单等优点。
在防治，印染等行业中排除带有腐蚀性气体的通风系统使用较为广泛。
玻璃钢的强度好但刚性较差，在选用壁厚是主要考虑满足刚度要求。
玻璃钢风管分为保温风管和不保温风管两类。
通常把不保温的玻璃钢风管叫玻璃管风管；把带有保温层的（即蜂窝夹层或保温夹层）叫夹心结构风管。
；两类风管的成型方法是不同的。
（五）硬聚乙烯板硬聚乙烯板统称应塑料板，是有聚乙烯板树脂加稳定剂和增塑剂热压加工而成。
对各种酸碱类的作用均很稳定。
但对强氧化剂如浓硝酸，发言硫酸和芳香族碳氢化合物以及氯化碳氢化合物是不稳定的。
线膨胀系数小，导热系统也不大。
由于硬聚乙烯板具有一定强度和弹性，耐腐蚀性良好又便于加工成型所以使用相当广泛。
在通风工程中采用硬聚乙烯板制作风管和配件以及加工风扬，绝大多数使用输送含有腐蚀性气体的系统。
但硬聚乙烯板的热稳定性比较差，在其一定的适应范围，一般在-10°～60°。
（六）垫料每节风管两端两法兰接口之间加衬垫。
垫料应具有不吸水不透气和较好的弹性，以保持接口处的严密性衬垫的厚度为3~5mm。
衬垫的材质应根据风管所输送的介质性质选用。
可参照下列规定：1.输送空气温度低于70℃的风管，用石棉绳和橡胶板；2.输送空气或延期温度高于70℃的风管，用石棉绳或石棉橡胶板等；3.输送含有腐蚀性介质气体的风管，排除酸性或碱性气体的塑料或不锈钢排气系统，用耐酸橡胶板或软聚氯乙烯版等；4.输送产生凝结水或含有整齐的潮湿空气的风管如印染，纺织车间以及地下室的通风系统等，用橡胶板或鼻孔海面橡胶板；5.除尘系统的风管用橡胶板；6.洁净系统的风管，用软质橡胶板或闭孔海绵橡胶板，高效过滤器垫料厚度为6~8mm，禁用厚纸板、石棉绳等易产生尘粒的材料。
目前国内外推广使用的法兰垫料为泡沫氯丁橡胶板，这种垫料可加工为扁条状，宽度为20~30mm，厚3~5mm，其一面带胶，用时扯去胶面上的纸条，将其粘贴在法兰上。
使用这种垫料操作方便，密封效果也好，不仅一般通风空调系统中可采用，有空气洁净系统中也广泛使用。
（七）型钢在供热及通风空调工程中，型钢主要用于设备框架、风管法兰盘、加固圈以及管路的支、吊、托架等。
扁钢以及角钢用于制作风管法兰及加固圈。
风管法兰及管理支架多采用等边角钢。
槽钢主要用于箱体，柜体的框架结构及风扬等设备的机座。
圆钢主要用于吊架拉杆、管道支架卡环以及散热器托钩。
H型钢用于大型袋式除尘器支架。
（八）常用紧固体常用紧固体主要指用于各种管道及设备的拉紧与固定所用的器件，如螺母（帽）、螺栓（钉）、铆钉、花篮螺丝机膨胀螺栓等。
螺母、螺栓、垫圈见第一篇第一章。
膨胀螺栓又称胀锚螺栓，可用于固定管道支架及作为设备地胶的专用贤能固件。
采用膨胀螺栓可以省去预埋件及预留孔洞。
能提高安装速度和工程质量，降低成本，节约材料。
射钉射钉和膨胀螺栓一样，近几年来开始广泛地用于安装工程。
射钉埋置不用钻孔，而是借助于射钉枪中但要爆炸的能量，将岗顶直接射入建筑结构中。
射钉是一种专用的特质钢钉，它可以安全准确的射在砖墙，钢筋混凝土构件，钢制或木质构件上指定的位置铆钉柳钉是用于板材、角钢法兰与金属风管件间连接的紧固件。
安踏的形式不同可分为圆头（蘑菇顶）铆钉和平头铆钉两种；按材质不同可分为钢铆钉和铝铆钉；铝铆钉又分成实心、抽芯、击芯等三种形式。
抽芯铆钉要用手动拉铆枪进行拉铆。
铆钉规格是以铆钉直径×钉杆长度表示表示，例如5×8mm，6×10mm。
通风工程常用的铆钉直径为3~6mm刚铆钉在使用前要进行退火处理。
铝板风管应用铝铆钉。
花篮螺丝（螺旋拉紧器，松紧螺丝）花篮螺丝分开式，闭式两种，用于管道吊架及钢缆拉紧，并能起调节松紧作用。
其中CC型主要用于经常拆扯处；OO型用于一段经常拆卸另一端不拆卸的地方。
三、风管及配件的加工制作风管和配件广泛的制作方法是由平整的板材加工而成的。
从平板到成品的加工由于材质的不同形状的一样而有各种要求，但从工艺上看，其基本工序可分为，划线，剪切成型----拆方和卷圈，连接----咬口和焊接，以及安装法兰等步骤。
(一)划线---放样按照风管或配件的外型尺寸把它的面积展成平面，在平板上依实际尺寸画成展开图，这个过程称为展开划线，在工地也称为放样。
（二）剪切板材剪切的要求：1.必须按划线形状进行裁剪 2.注意留出接口留量（如咬口，翻边留量）3.做到切口整齐，直线平直。
曲线圆滑 4 角度准确。
剪切的方法有手工剪切和机械剪切。
手工剪切的钢板厚不大于1.2mm。
（三）折方和卷园折方用于矩形风管和配件的直角成型。
手工折方时，先将厚度小于1.0mm的钢板放在方垫铁上（或用槽钢角钢）打成直角，然后用硬木方尺进行修整，打出棱角，使表面平整。
机械折方，则使用板边机压制折方。
卷圆制作圆形风管和配件时需将平板卷圆，然后再作闭合连接。
将钉好咬口边的板材在园垫铁或圆钢管上压弯曲，卷接成圆形，使咬口互相扣合，并把接缝打紧合实。
最后再用硬木尺均匀敲打找正，使圆弧均匀成正圆。
(四)板材的连接通风空调工程中制作风管和各种配件时，必须把板材进行连接。
按连接的目的可分为拼接闭合接和延长接三个方面。
拼接时把两张钢板的半边相接以增大面积。
闭合接是把板材卷制成风管或配件时对口缝的连接。
延长接是把一段段风管连成管路系统。
连接的方法有咬口连接，铆钉连接和焊接（电焊气焊氩弧焊和锡焊） 其中以咬口连接使用的最为广泛。
1 咬口连接咬口形式1.要将互相结合的两个半边折成能互相咬合的各种勾型，钩接后压紧折边。
这种连接不需要用其他材料，它适用于厚度ξ≤1.2mm 的薄钢板 也可用于ξ≤1.0mm 的不锈钢板和ξ≤1.5mm 的铝板。
各种咬合形式，如图2.5.1所示单平咬口单立咬口联合角咬口转角咬口(包角咬口)按扣式咬口承口插口2.5.1 各种咬口形式2）咬口的家口 咬口的加工过程主要是折边——咬口成型和咬口相搭接后的压实。
要求折边宽度一致，平直均匀，以保证咬口的牢固紧密不漏风。
加工咬口可用手工或机械加工。
（1）手工咬口 制作咬口的手工工具比较简单，在折边和压实过程中都采用木方打板和木槌，以免使板面受损。
（2）机械咬口 常用的有直线多轮咬口机，圆珠笔形弯头联合咬口机，矩形弯头咬口机和和缝机、按扣式咬口机和咬口压实机等。
目前声场有时用于各种咬口形式的圆形，矩形直观和矩形万贯 三通的咬口机系列产品（如SAF-3至SAF-10通风机械）。
咬口机一般适用于厚度为1.2mm 以内的钢板，其主要过程时由电动机驱动，通过齿轮减速，带动固定在设备上多对带不同槽型的滚轮旋转。
把钢板边插入草间折压变形，由浅到深循序渐变，被加工成为所需要的各种咬口形式。
2 铆钉连接 铆钉连接简称铆接，将要连接的板材板边搭接，用铆钉穿连猫和在一起。
在通风工程中半瘀斑的连接已很少使用铆接，但大量使用的风管与角钢法兰之间的固定连接。
当关闭厚度ξ≤1.5mm 时 采用翻边铆接。
为避免管外侧受力后容易脱落，故铆接部位应在法兰外侧。
3 焊接 焊接在通风工程中也使用的较为广泛 一般用电焊，气焊和锡焊、氩弧焊。
电焊（电弧焊）适用于ξ≥1.2mm 的板材连接和风管与法兰之间的连接。
气焊（氧气、乙炔焊使用于ξ=0.8—3mm 的薄钢板板件连接。
锡焊仅适用于ξ<1.2mm 的薄钢板连接 焊接强度低 耐温低。
一般在用镀锌钢板制作风管时，把锡焊作接口连接的密封用。
氩弧焊接时，由于有氩气保护了金属 故熔焊街头有很高的强度和耐腐蚀性能。
并由于极热集中，热影响区域小，材料不易发生绕曲。
更适用于不锈钢板以及铝板的制作连接。
（五）法兰法兰主要用于风管之间和风管与部、配件之间的延长链接，对于直段风管，法兰还能起加强作用。
常用的事扁钢法兰和等边角钢法兰。
（六）钢板风管的加固对管径较大的风管，为了使其断面不变形，也为了减少由于管壁震动而产生的噪声，需要加固。
（七）硬聚乙烯塑料风管矩形风管（板材厚度5mm以下时）折方可用管式电加热器，自动控制温度。
加工时把管事加热器夹持在板材的折角线上，形成窄长的加热区，因而其他部位不受影响。
变形很小这样加工后的风管表面色泽光亮，弯角圆滑，管壁平直，制作效率也高。
塑料风管的连接都采用焊接。
四、通风空调系统的安装（一）通风空调系统的安装与建筑物的施工进度以及有关工艺设备的安装情况有密切的关系，所以必须考虑他们之间的施工配合。
1.一般送排风系统和空调系统的安装，需在建筑物的顶面做完，安装部位的障碍物已基本清理干净的条件下进行。
