线型及其含义：比例：水、汽管道代号：工艺管道施工图常用图例：水、汽管道阀门和附件图例：给排水、采暖常用图例：通风空调工程常用图例：风道代号：风道、阀门及附件图例：风口和附件代号：暖通空调设备图例：调控装置及仪表图例：各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。
消防工程基本图形符号：消防工程辅助符号：消防工程灭火器符号：消防管路及配件符号：消防工程固定灭火器系统符号：消防工程灭火设备安装处符号：消防设施：消防工程自动报警设备符号：管道图例：管道附件：管道连接：管件：常见阀门：给水配件：小型给水排水构筑物：给水排水设备：仪表：管道和设备布置平面图、剖面图示例：管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。
标准层平面图平、剖面示例平面图、剖面图索引符号的画法：平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。
索引符号的画法见下图。
索引符号的画法内视符号画法：当表示局部位置的相互关系，在平面图上应标注内视符号。
内视符号画法系统编号：1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。
2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。
3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。
当一个系统出现分支时，可采用下图的画法。
系统代号立管号的画法竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。
立管号的画法管道相对标高的画法：1、在无法标注垂直尺寸的图样中，应标注标高。
标高应以m为单位，并应精确到cm或mm。
2、标高符号应以直角等腰三角形表示。
当面标准层较多时，可只标注与本层楼（地）板面的相对标高。
3、水、汽管道所标高未予说明时，应表示为管中心标高。
4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。
5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。

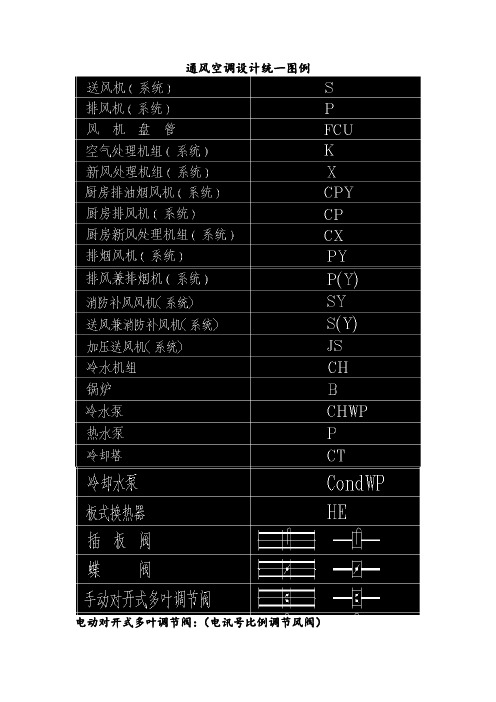

通风空调设计统一图例电动对开式多叶调节阀：（电讯号比例调节风阀）电动多叶送风（排烟）口：电讯号瞬间开启或就地手动开启，电动或手动复位。
定风量调节阀：70℃防火阀：70°C熔断关闭，手动复位。
150℃防火阀：150°C熔断关闭，手动复位。
280℃防火阀：280°C熔断关闭，手动复位。
70℃防火调节阀：70°C熔断关闭，手动复位；手动调节风量。
280℃防火调节阀：电讯号瞬间自动开启(或关闭),并输出电信号,280℃熔断关闭,电动或手动复位。
70℃电动防火阀：电讯号瞬间自动关闭,并输出电信号;电讯号再次自动开启,70℃熔断关闭,电动或手动复位。
280℃电动防火阀：电讯号瞬间自动关闭,并输出电信号;电讯号再次自动开启,280℃熔断关闭,电动或手动复位。
电动密闭阀：风管止回阀：加压阀：常闭，电讯号自动开启。
单层百叶风口：方形散流器：圆形散流器：伞形风帽：锥形风帽：筒形风帽：水泵：丝堵：压力表:温度计: 余压阀：流量计：截止阀：闸阀：球阀：蝶阀：电动蝶阀：安全阀：角阀：手动排气阀：止回阀：箭头表示介质流向疏水器：自动排气阀：压力传感器：三通阀：温控阀：电动二通阀：电动调节阀：电动平衡调节阀：电动三通阀：压差传感器：球形橡胶软接头：减压阀：平衡阀：水流开关：温度传感器：流量传感器：浮球阀：金属软管：套筒伸缩器：波形伸缩器：电子（磁）水处理器：水过滤器：固定支架：（右为风管平面图）焊接钢管（镀锌钢管）：用公称直径表示例：DN32。
无缝钢管：用外径和壁厚表示例：D108X4（平面图上可用D100表示，壁厚详见施工说明）螺旋电焊钢管：用外径和壁厚表示例：D600X8铜管：用外径和壁厚表示例：D16X1.5圆形风管：直径数字前冠以拉丁字母例：Φ40矩形风管：平面图为宽x高（系统流程图上的表示和平面图上一致）坡度：坡度值标注在管道上方流向：用箭头表式介质的流向标高：单位m，正数不需冠以“+”天花型排气扇：板式排烟口：安全阀：。
5、风管代号通风空调工程中的风管一般都是用双线条按比例绘制。
通风空调系统中使用的风管至少有六种，在施工图中一般也都是用代号来区别不同类别的风管，并且直接写在风管上。
1）、空调风管用代号K表示，如图所示：2）、送风管用代号S表示，如图所示：3）、新风风管用代号X表示，如图所示：4）、回风风管用代号H表示，如图所示：要说明的是，空调系统中的一二次回风，可以在H下加1、2脚标进行区分（如H1、H2）。
5）、排风风管用代号P表示，如图所示：6）、排烟、排风或排烟排风共用风管用代号PY表示，如图所示：5、风管阀门、附件的图例及作用通风空调系统中使用的阀门及附件也都是用不同的图例表示在施工图上，看图时一定要注意区分他们。
工程中最常用的有：1）、消声器安装位置及作用：安装在风机或空调器出风口的风管上，作用是消除风机或空调器等设备产生的噪音。
图例：2）、插板阀安装位置及作用：安装在需要关断或调节风量的风管上。
图例：3）、蝶阀安装位置及作用同插板阀，图例：4）、对开多叶调节阀安装位置及作用同以上两种阀门。
图例：5）、风管止回阀安装位置及作用：安装在不允许风（空气）倒流的风管上，作用是防止空气反方向流动。
图例：6）、三通调节阀安装位置及作用：安装在风管分枝三通的分枝管上，作用是调节送往分枝管上的风量。
图例：7）、70℃常开防火阀安装位置及作用：安装在风机或空调器出口风管上，以及穿越防火分区线的风管上，作用是当建筑发生火灾时（关闭）保护风机、空调器等设备，以及防止火焰通过风管窜到非火灾区。
图例：当风管断面尺寸较小时，可用下面的图例表示：8）、280℃常闭防火阀安装位置及作用：安装在排烟风管的枝管上，作用是控制各排烟枝管排烟量。
图例：9）、防火帆布软接头（也称柔性接头）安装位置及作用：安装在风机、空调器出口连接风管之前。
作用是隔振、消声。
图例：10）、送风口安装位置及作用：安装在需要送风的风管上，作用是向需要送风的房间或区域送风。
不同的空调模式的标识及其特点不同的空调模式的标识及其特点空调模式种类随着空调品牌的不同而有所变化，不同品牌的空调在模式上是有所变化的。
今天就为大家简单的介绍一下空调的模式。
不同的空调模式的标识：空调功能模式，一般都是通过遥控器来操纵的，在遥控器的标识通常都是用图标来表示的，风扇叶片图标表示通风模式、水滴图标表示除霜模式，太阳图标表示制热模式，雪花图标表示制冷模式，循环状的图标表示自动模式，在选择自动模式时，空调会根据室温的变化来进行制冷或制热。
不同空调模式特点：空调模式——制冷制热：空调的制热模式一般是在天气比较冷时候才用，主要是为了维持室内的温度保持在人体舒适的范畴。
比较常用到的这种模式主要是冬季，室内温度比较低的时候。
空调的制热模式属于空调的基本模式，与制热模式相反的是，空调的制冷模式，这种模式主要在夏季气温偏高时，使用，其目的是为了降低室内气温的作用。
空调模式——睡眠：空调的睡眠模式主要是在晚上睡觉时，空调的一种运行模式。
这种模式一方面可以起到省电的作用，一方面可以降低空调的耗损，为睡眠者创造舒适的睡眠环境。
一般当空调被调成睡眠模式后，空调会减小环境温度与设置温度的差值，从而减小压缩机的运行压力，从而达到省电的效果。
睡眠模式开启时，还有一个好处，那就会会更具卧室温度自动的升高降低，以保持卧室温度一直处在最适宜的状态，保证睡眠者不会受到温度的干扰而有一个比较安稳舒适的睡眠环境。
空调除湿模式能起到作用吗?所谓湿度，就是空气中所含水分的标度。
在夏季，人体感觉舒适的湿度范围是40%—65%，而在桑拿天，这一指标往往会升至80%以上。
有调查表明，当相对湿度达90%时，即便是在26℃的室温下也会让人感觉像是31℃!天气热时，人体数百万个汗腺在不断的制造汗液，而干燥的空气能很快的将这些汗液吸收，使我们感到凉爽，但是在湿度大的空气环境中，由于空气中早已充满水分，无力再吸收水分。
于是汗水只得积聚在人们的皮肤上，使人体温度不断上升，导致气短、胸闷等不良反应。
通风空调设计统一图例电动对开式多叶调节阀：（电讯号比例调节风阀）电动多叶送风（排烟）口：电讯号瞬间开启或就地手动开启，电动或手动复位。
定风量调节阀：70℃防火阀：70°C熔断关闭，手动复位。
150℃防火阀：150°C熔断关闭，手动复位。
280℃防火阀：280°C熔断关闭，手动复位。
70℃防火调节阀：70°C熔断关闭，手动复位；手动调节风量。
280℃防火调节阀：电讯号瞬间自动开启(或关闭),并输出电信号,280℃熔断关闭,电动或手动复位。
70℃电动防火阀：电讯号瞬间自动关闭,并输出电信号;电讯号再次自动开启,70℃熔断关闭,电动或手动复位。
280℃电动防火阀：电讯号瞬间自动关闭,并输出电信号;电讯号再次自动开启,280℃熔断关闭,电动或手动复位。
电动密闭阀：风管止回阀：加压阀：常闭，电讯号自动开启。
单层百叶风口：方形散流器：圆形散流器：伞形风帽：锥形风帽：筒形风帽：水泵：丝堵：压力表:温度计: 余压阀：流量计：截止阀：闸阀：球阀：蝶阀：电动蝶阀：安全阀：角阀：手动排气阀：止回阀：箭头表示介质流向疏水器：自动排气阀：压力传感器：三通阀：温控阀：电动二通阀：电动调节阀：电动平衡调节阀：电动三通阀：球形橡胶软接头：减压阀：平衡阀：水流开关：温度传感器：浮球阀：金属软管：套筒伸缩器：波形伸缩器：电子（磁）水处理器：水过滤器：固定支架：（右为风管平面图）焊接钢管（镀锌钢管）：用公称直径表示例：DN32。
无缝钢管：用外径和壁厚表示例：D108X4（平面图上可用D100表示，壁厚详见施工说明）螺旋电焊钢管：用外径和壁厚表示例：D600X8铜管：用外径和壁厚表示例：D16X1.5圆形风管：直径数字前冠以拉丁字母例：Φ40矩形风管：平面图为宽x高（系统流程图上的表示和平面图上一致）坡度：坡度值标注在管道上方流向：用箭头表式介质的流向标高：单位m，正数不需冠以“+”天花型排气扇：板式排烟口：安全阀：。
第八章、暖通、空调图例及符号一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称 图例备注 1 截止阀 2 闸阀 3 球阀 4 柱塞阀 5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀14 自动排气阀15集气罐、 放气阀16 节流阀17 调节止回断阀 水泵出口用 18 膨胀阀19 排入大气或室外20 安全阀21 角阀22 底阀23 漏斗24 地漏 25 明沟排水26 向上弯头 27 向下弯头 28 法兰封头或管封29上出三通30 下出三通31 变径管32 活接头或法兰连接33 固定支架34 导向支架35 活动支架36 金属软管37 可屈挠橡胶软接头38 Y形过滤器39 疏水器40 减压阀左高右低41 直通型（或反冲型）除污器42 除垢仪43 补偿器44 矩形补偿器45 套管补偿器46 波纹管补偿器47 弧形补偿器48 球形补偿器49 伴热器50 保护套管51 爆破膜52 阻火器53 节流孔板、减压孔板54 快速接头55 介质流向在管道断开处时；流向符号宜标注在管道中心线上，其余可同管径标注位置56 坡度及坡向坡度数值不宜与管道起、止点标高同时标注。
标注位置同管径标注位置五、风道代号序号代号管道名称备注1 SF 送风管——2 HF 回风管一、二次回风可附加1、2区别3 PF 排风管——4 XF 新风管——5 PY 消防排烟风管——6 ZY 加压送风管——7 P（Y）排风排烟兼用风管-—8 XB 消防补风风管——9 S（B）送风兼消防补风风管——六、风道、阀门及附件图例序号名称图例备注1 矩形风管宽X高（mm)2 圆形风管直径（mm）3 风管向上4 风管向下5 风管上升摇手弯6 风管下降摇手弯7 天圆地方左接矩形风管,右接圆形风管8 软风管9 圆弧形弯头10 带导流片的巨形弯头11 消声器12 消声弯头13 消声静压箱14 风管软接头15 对开多叶调节风阀16 蝶阀17 插板阀18 止回风阀19 余压阀20 三通调节阀21 防烟、防火阀22 方形风口条缝型风口23 条形风口24 矩形风口25 圆形风口26 侧面风口27 防雨百叶28 检修门29 气流方向30 远程手控盒31 防雨罩七、风口和附件代号序号代号图例备注1 AV 单层格栅风口，叶片垂直——2 AH 单层格栅风口，叶片水平—-3 BV 双层格栅风口，前组叶片垂直——4 BH 双层格栅风口,前组叶片水平-—5 C﹡矩形散流器，＊为出风面数量-—6 DF 圆形平面散流器——7 DS 圆形凸面散流器——8 DP 圆盘形散流器——9 DX﹡圆形斜片散流器，﹡为出风面数量—-10 DH 圆环形散流器—-11 E﹡条缝形风口，﹡为条缝数——12 F﹡细叶形斜出风散流器,﹡为出风面数量—-13 FH 门铰形细叶回风口-—14 G 扁叶形直出风散流器——15 H 百叶回风口--16 HH 门铰形百叶回风口——17 J 喷口——18 SD 旋流风口——19 K 蛋格形风口-—20 KH 门铰形蛋格式回风口-—21 L 花板回风口——22 CB 自垂百叶——23 N 防结露送风口冠于所用类型风口代号前24 T 低温送风口冠于所用类型风口代号前25 W 防雨百叶-—26 B 带风口风箱——27 D 带风阀——28 F 带过滤网——八、暖通空调设备图例暖通空调设备的图例宜按表3。
实用文档之"第八章、暖通、空调图例及符号"一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称 图例备注 1 截止阀 2 闸阀 3 球阀 4 柱塞阀5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀 14 自动排气阀15集气罐、 放气阀16 节流阀 17 调节止回断阀水泵出口用18 膨胀阀19 排入大气或室外20 安全阀21 角阀 22 底阀23 漏斗24 地漏 25 明沟排水 26向上弯头27 向下弯头28 法兰封头或管封29 上出三通30 下出三通31 变径管32 活接头或法兰连接33 固定支架34 导向支架35 活动支架36 金属软管37 可屈挠橡胶软接头38 Y形过滤器39 疏水器40 减压阀左高右低41 直通型（或反冲型）除污器42 除垢仪43 补偿器44 矩形补偿器45 套管补偿器46 波纹管补偿器47 弧形补偿器48 球形补偿器49 伴热器50 保护套管51 爆破膜52 阻火器53 节流孔板、减压孔板 54 快速接头55介质流向在管道断开处时； 流向符号宜标注在管 道中心线上，其余可 同管径标注位置56 坡度及坡向坡度数值不宜与管 道起、止点标高同时标注。
标注位置同管径标注位置五、风道代号序号 代号 管道名称 备注 1 SF 送风管 ——2HF回风管一、二次回风可附加1、2区别3 PF 排风管 ——4 XF 新风管 ——5 PY 消防排烟风管 ——6 ZY 加压送风管 ——7 P （Y ） 排风排烟兼用风管 ——8 XB 消防补风风管 —— 9S （B ）送风兼消防补风风管——六、风道、阀门及附件图例序号 名称 图例备注 1 矩形风管 宽X 高（mm ） 2 圆形风管 直径（mm ）3 风管向上4 风管向下5 风管上升摇手弯6 风管下降摇手弯7天圆地方左接矩形风管， 右接圆形风管8 软风管9 圆弧形弯头10 带导流片的巨形弯头11 消声器12 消声弯头13 消声静压箱14 风管软接头15 对开多叶调节风阀16 蝶阀17 插板阀18 止回风阀19 余压阀20 三通调节阀21 防烟、防火阀22 方形风口条缝型风口23 条形风口24 矩形风口25 圆形风口26 侧面风口27 防雨百叶28 检修门29 气流方向30 远程手控盒31 防雨罩七、风口和附件代号八、暖通空调设备图例暖通空调设备的图例宜按表3.3.1采用。

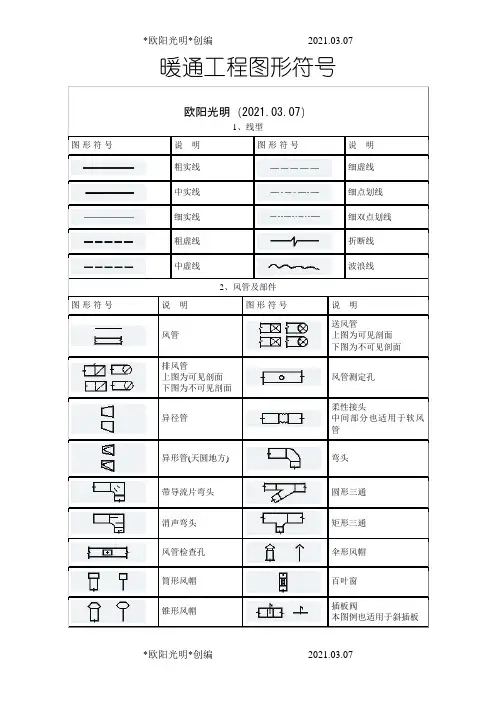

暖通工程图形符号
欧阳光明（2021.03.07）

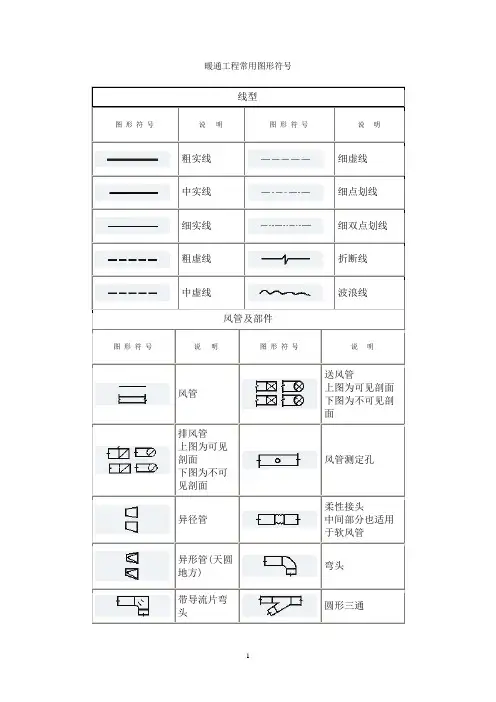

1、线型
图形符号说明图形符号说明
粗实线细虚线
中实线细点划线
细实线细双点划线
粗虚线折断线
中虚线波浪线
2、风管及部件
图形符号说明图形符号说明
风管送风管
上图为可见剖面下图为不可见剖面
排风管
上图为可见剖面
下图为不可见剖面
风管测定孔
异径管柔性接头
中间部分也适用于软风管
异形管(天圆地方)弯头
带导流片弯头圆形三通消声弯头矩形三通风管检查孔伞形风帽筒形风帽百叶窗
锥形风帽插板阀
本图例也适用于斜插板
送风口蝶阀
回风口对开式多叶调节阀
圆形散流器
上图为剖面
下图为平面
光圈式启动调节阀
方形散流器
上图为剖面
下图为平面
风管止回阀
防火阀
电动对开多叶调节阀
三通调节阀
3、通风空调设备
图形符号说明图形符号说明
通风空调设备
左图适用于带传动部分
的设备,右图适用于不带
传动部分的设备
加湿器
空气过滤器电加热器
消声器减振器
空气加热器离心式通风机
空气冷却器轴流式通风机
风机盘管喷嘴及喷雾排管
风机
流向:自三角形的底边至
顶点
挡水板
压缩机喷雾式滤水器4、阀门
图形符号说明图形符号说明
安全阀膨胀阀
散热放风门手动排气阀
散热器三通阀。
5.1通风与空调工程识图根据国家《暖通空调制图标准》（GB/T50114—2000）的有关内容，对与通风空调施工图相关的一些规定进行阐述。
图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。
(1)风道风道代号常按表5.1表示。
对于自定义风道在相应图面中另行说明。
风道、阀门及附件常用图例见表 5.2。
表5.1 风道代号代号风道名称代号风道名称K 空调风管H 回风管S 送风管P 排风管X 新风管PY 排烟管或排风排烟共用管(2)通风空调设备通风空调设备常用图例见表 5.3 。
通风与空调施工图包括图纸目录、选用图集（纸）目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。
(1)设计施工说明通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。
①建筑概况介绍建筑物的面积、空调面积、高度和使用功能，对空调工程的要求。
②设计标准室外气象参数，夏季和冬季的温湿度及风速。
室内设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。
③空调系统及其设备对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。
对空调装置提出安装要求。
④空调水系统系统类型、所选管材和保温材料的安装要求，系统防腐、试压和排污要求。
⑤防排烟系统机械送风、机械排风或排烟的设计要求和标准。
⑥空调冷冻机房冷冻机组、水泵等设备的规格型号、性能和台数，它们的安装要求。
(2)平面图和剖面图平面图表示各层和各房间的通风（包括防排烟）与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。
包括风、水系统平面图，空调机房平面图，制冷机房平面图等。
剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。
(3)风管系统图表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。

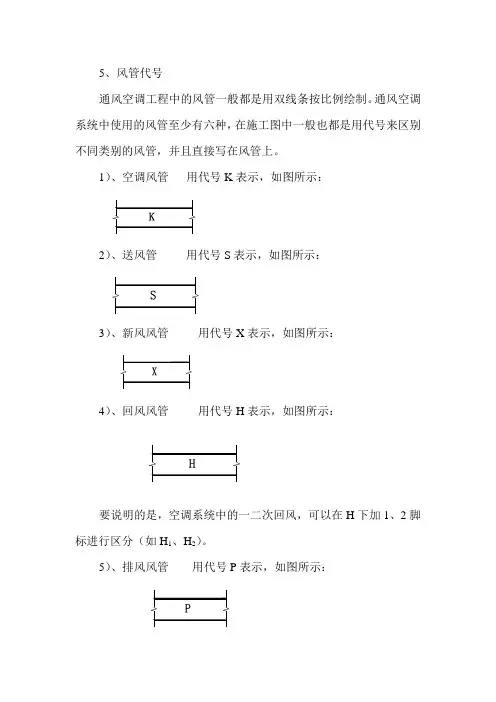

5、风管代号
通风空调工程中的风管一般都是用双线条按比例绘制。
通风空调系统中使用的风管至少有六种，在施工图中一般也都是用代号来区别不同类别的风管，并且直接写在风管上。
1）、空调风管用代号K表示，如图所示：
2）、送风管用代号S表示，如图所示：
3）、新风风管用代号X表示，如图所示：
4）、回风风管用代号H表示，如图所示：
要说明的是，空调系统中的一二次回风，可以在H下加1、2脚标进行区分（如H1、H2）。
5）、排风风管用代号P表示，如图所示：
6）、排烟、排风或排烟排风共用风管用代号PY表示，如图所示：
5、风管阀门、附件的图例及作用
通风空调系统中使用的阀门及附件也都是用不同的图例表示在施工图上，看图时一定要注意区分他们。
工程中最常用的有：1）、消声器安装位置及作用：安装在风机或空调器出风口的风管上，作用是消除风机或空调器等设备产生的噪音。
图例：
2）、插板阀安装位置及作用：安装在需要关断或调节风量的风管上。
图例：
3）、蝶阀安装位置及作用同插板阀，
图例：
4）、对开多叶调节阀安装位置及作用同以上两种阀门。
图例：
5）、风管止回阀安装位置及作用：安装在不允许风（空气）倒流的风管上，作用是防止空气反方向流动。
图例：
6）、三通调节阀安装位置及作用：安装在风管分枝三通的分枝管上，作用是调节送往分枝管上的风量。
图例：
7）、70℃常开防火阀安装位置及作用：安装在风机或空调器出口风管上，以及穿越防火分区线的风管上，作用是当建筑发生火灾时（关闭）保护风机、空调器等设备，以及防止火焰通过风管窜到非火灾区。
图例：
当风管断面尺寸较小时，可用下面的图例表示：
8）、280℃常闭防火阀安装位置及作用：安装在排烟风管的枝管上，作用是控制各排烟枝管排烟量。
图例：
9）、防火帆布软接头（也称柔性接头）安装位置及作用：安装在风机、空调器出口连接风管之前。
作用是隔振、消声。
图例：
10）、送风口安装位置及作用：安装在需要送风的风管上，作用是向需要送风的房间或区域送风。
由于风口在平面图上和立面图上看到的投影是不相同的，所以图例也有两种：
a、平面图上的图例：
b、立面图上的图例：
10）、百叶窗安装位置及作用：安装在外墙上（风口），作用是向室外排除室内的有害气体、或空调系统采集室外新风。
图例：
11）、散流器散流器是空调系统中经常使用的一种送风口，他是安装在空调系统的送风管上，作用是向空调房间或空调区域送风。
由于散流器在平面图上和立面图上的投影也是不相同的，所以图例也有两种。
a、平面图上的图例：
b、立面图上的图例：
2）、风管断面尺寸的表示方法和在施工图上的标注方法
通风空调工程中使用的风管有矩形和圆形两种，无论是圆形风管还是矩形风管都采用双线条按比例绘制（也有用粗的单线条绘制的）。
a、矩形风管断面尺寸的表示方法
总的原则是可见面尺寸×不可见尺寸
具体方法是：
平面图上是矩形风管宽×矩形风管高
立面图或剖面图上矩形风管高×矩形风管宽
b、圆形风管断面尺寸的表示方法
直接用圆形风管直径表示，即D后面写直径数字；
c、风管断面尺寸在施工图上的标注方法
风管断面尺寸在施工图上的标注方法参见以下图示：
上图是矩形风管断面尺寸的标注方法。
圆形风管断面尺寸的标注方法见下图：
2）、风管的安装标高的标注方法
a、风管标高的标注位置标注在水平风管的拐弯处或水平风管的末端处。
b、标注方法参见下图所示：
风管手动密闭阀
防烟防火阀
防排烟、加压送风、排风系统的具体用途
1、防排烟系统的目的是及时排除火灾产生的大量烟气,阻止烟气向防烟分区外扩散,确保建筑物内人员的顺利疏散和安全避难,并为消防救援创造有利条件.防排烟系统可分为自然排烟系统、机械防烟系统和机械排烟系统,自然排烟系统是通过可开启外窗等自然排烟设施将火灾区的烟气排出.机械防烟系统是采用机械加压送风的方式使重要疏散通道内的空气压力高于周围的空气压力,达到阻止烟气侵入的目的。
机械排烟系统是利用排烟风机将火灾区域的烟气及时排出,为人员疏散和消防救援创造有利条件.
2、正压送风系统就是上面所说的机械加压送风系统,即机械防烟系统.
3、排风系统是指将生活或生产区域的污浊空气或生产过程中产生的废气、废热、有毒害气体等排出生活或生产区域,确保生活或生产区域的空气质量满足生活或生产的卫生要求和工艺要求。
同样,也可以自然排风和机械排风两种方式。
280°防火阀与排烟防火阀的关系
防火阀是安装在通风，空调系统的管路上，平时开启状态，火灾时管路里气体温度高于70℃自动关闭。
排烟防火阀是安装在排烟管路上，平时开启状态，管道温度达到280℃时关闭。
两者的区别是防火阀是为了防止烟火通过空调管路进入其他有人的房间。
而排烟防火阀是为了防止高温烟火扩散。
排烟阀防火阀排烟防火阀三者的区别
防火阀是统称，分为防烟防火阀和排烟防火阀，防烟防火阀主要用于通风系统，作为防烟分隔的措施；排烟防火阀主要用于排烟系统，主要是防止排烟系统中烟气温度过高会导致火灾烟气扩散。
