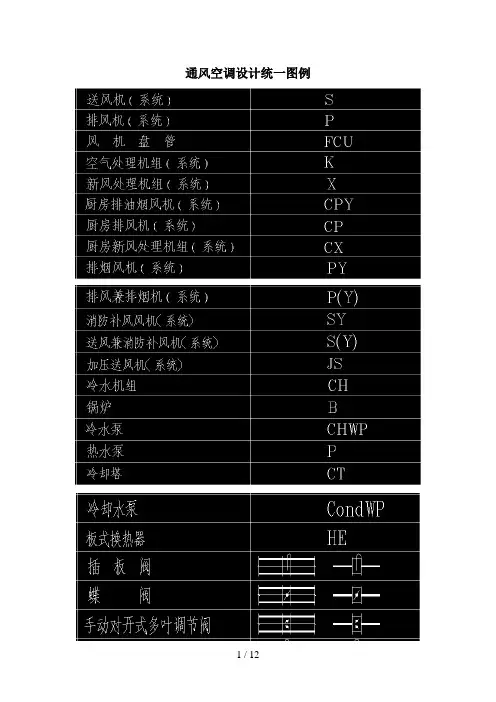

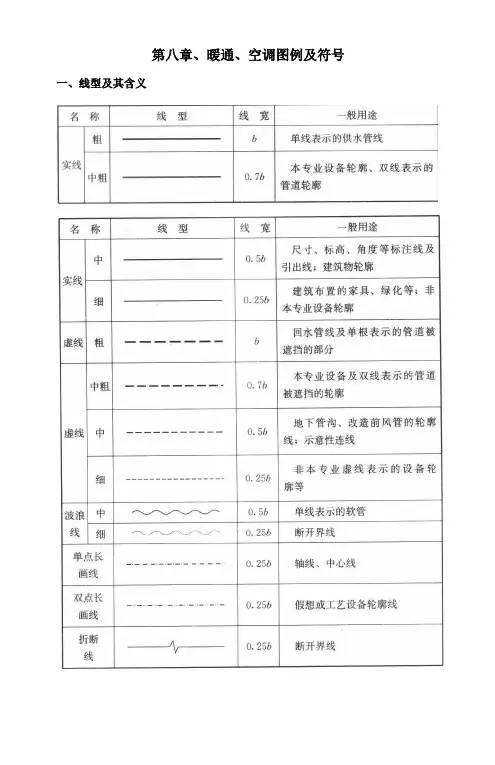

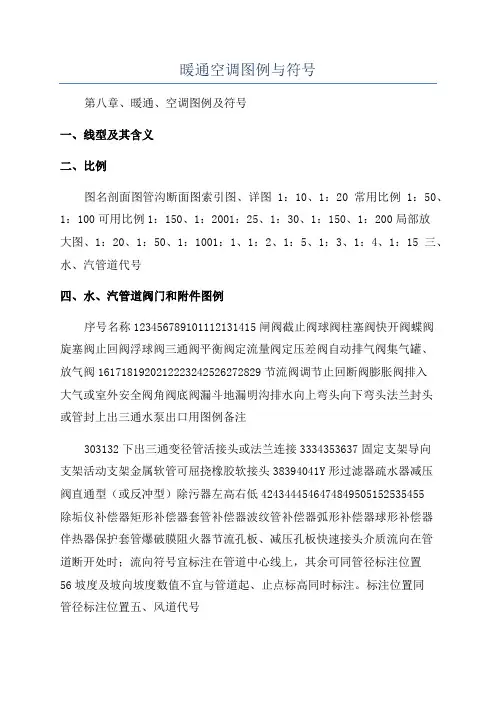

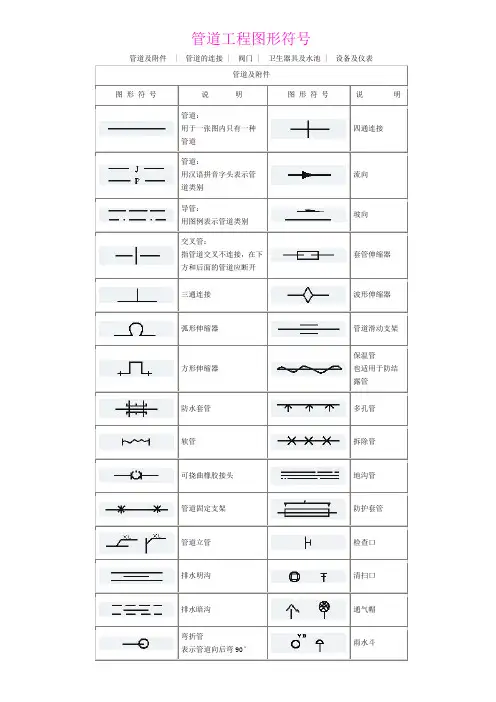

第八章、暖通、空调图例及符号一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例五、风道代号六、风道、阀门及附件图例七、风口和附件代号八、暖通空调设备图例暖通空调设备的图例宜按表3.3.1采用。
九、调控装置及仪表图例各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。
十、管道和设备布置平面图、剖面图示例管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。
标准层平面图平、剖面示例十一、平面图、剖面图索引符号的画法平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。
索引符号的画法见下图。
索引符号的画法十二、内视符号画法当表示局部位置的相互关系，在平面图上应标注内视符号。
内视符号画法十三、系统编号1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。
2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。
3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。
当一个系统出现分支时，可采用下图的画法。
系统代号系统图代号、编号的画法十四、立管号的画法竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。
立管号的画法十五、管道相对标高的画法1、在无法标注垂直尺寸的图样中，应标注标高。
标高应以m为单位，并应精确到cm或mm。
2、标高符号应以直角等腰三角形表示。
当面标准层较多时，可只标注与本层楼（地）板面的相对标高。
3、水、汽管道所标高未予说明时，应表示为管中心标高。
4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。
5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。
当不采用此方法标注时，应进行说明。
6、平面图中无坡度要求的管道标高可标注在管道截面尺寸后的括号内。
必要时，应在标高数字前加“底”或“顶”的字样。
相对标高的画法十六、管道截面尺寸的标注符号及画法1、低压流体输送用焊接管道规格应标注公称通径或压力。
