铜扁线连续挤压技术

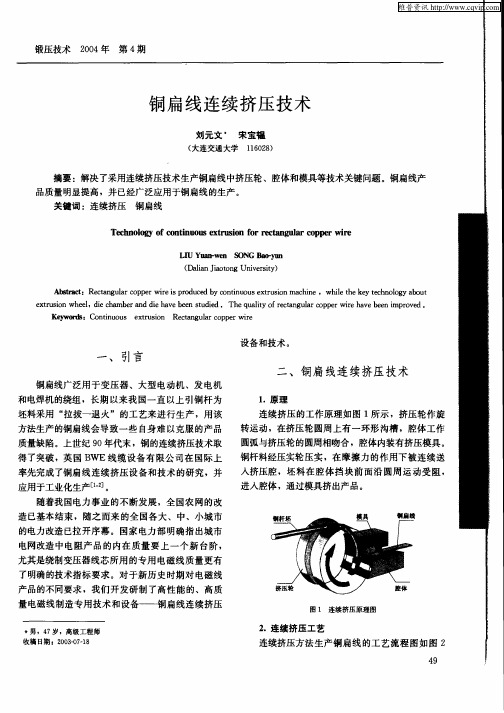

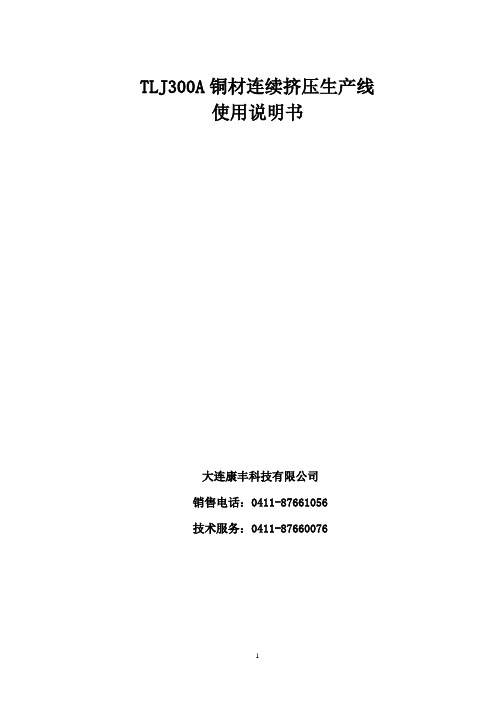

TLJ300A铜材连续挤压生产线使用说明书大连康丰科技有限公司销售电话：*************技术服务：*************目录安全保养注意事项 3-4一、TLJ300铜材连续挤压生产线的组成及工作条件 5二、TLJ300连续挤压机工作原理及主要技术参数 6三、TLJ300连续挤压 7四、液压系统的组成与调节方法8-10五、其它有关操作 11六、生产线操作规程 12-19七、挤压轮装拆及调整操作规程 19-22八、产品挤压常见问题及故障处 22-26九、挤压模具 26-29十、易损件明细表 30-31 十一、工控机触摸屏使用说明 32-40安全保养注意事项请务必阅读并严格遵守1.液压螺母打压时：1.1液压螺母充压时，压力调整不允许超过32Mpa，否则将可能造成主轴疲劳变形甚至断裂。

充压完毕后，液压螺母锁紧圈应尽可能背紧；1.2增压器与液压螺母连接应牢固可靠；1.3 增压器应位于液压螺母下半部，其轴线应垂直地面或由垂直位向靴座一侧(产品出口一侧)偏离45 范围内放置；1.4在充压和卸压过程中液压螺母端面及正对增压器方向不得站人，同时不得拧动、砸、压增压器，避免造成重大人身伤害事故；1.5充压完毕后，必须先拧开增压器上的卸压阀，将液压螺母内的高压油放出，方可拧下增压器。

2.定期为液压螺母补充预紧力，补充方法与安装挤压轮时的充压过程相同。

拆装过挤压轮或轴承以后，补充周期按下规律逐渐延长：8小时负荷运转后补充一次2天负荷运转后补充一次4天负荷运转后补充一次一星期负荷运转后补充一次以后每星期补充一次3.装拆主轴上零件时：3.1主轴上零件重新装配时，传动轴、内外侧辊、挤压轮、轴套之间接触面上的毛刺应清除修平并用丙酮将油垢擦拭干净，主轴表面上的水垢应清理干净，检查各处密封是否损坏。

注意：擦拭后的端面在装配过程中禁止用手触摸3.2液压螺母密封圈损坏需更换时，应采用压装方式，并注意唇口是否导正。

严禁直接敲击密封圈端面，否则将易损坏唇口或使密封圈变形。

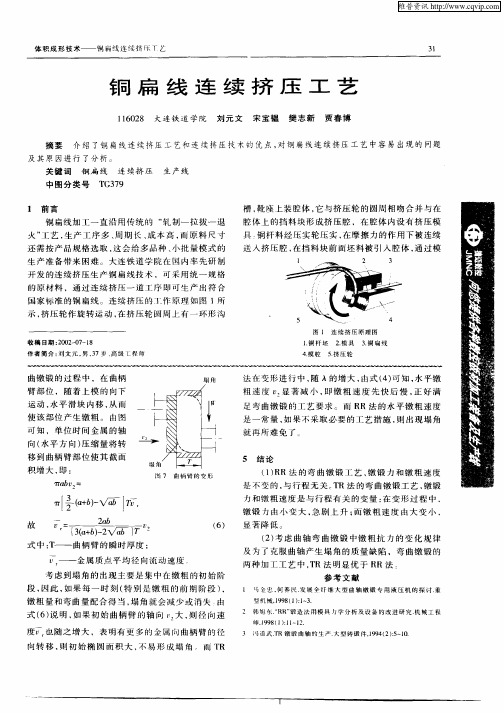

什么是连续挤压技术？连续挤压原理连续挤压：模腔位于挤压轮侧面，坯料在旋转挤压轮的带动下进入挤压腔内，在轮槽摩擦力的作用下，坯料温度升高压力加大，达到一定值后便从模孔中挤出，形成管材或型材产品。

根据设备品种不同，坯料可以是一根，也可以是两根；根据坯料材料的不同，可以挤压铝、铜及其合金。

此种工作方式主要用于生产冷柜、空调、汽车等制冷用管，异形截面型材及变压器、电机用铜电磁线等产品。

300型铜连续挤压机采用了国际先进技术，将单一规格原材料铜杆连续加入一个旋转的有槽挤压轮中，剪力效应产生足够的温度和压力使铜杆料从特制的模具中挤出并一次成型，可迅速生产出各种规格的优质铜扁线。

采用该工艺生产出的铜扁线较旧工艺有无可比拟的五大优点：一是表面光洁无毛刺：连续挤压是原材料铜杆在被完全挤压变形的高温状态下的塑性成型，完全消除了材料本身的内部缺陷，使产品表面质量更加完美；二是精确的几何尺寸：由于采用了优质的挤压模具，确保了在高温下挤出的产品有最佳的成型精度和良好的截面形状；三是优于国标的导电率：由于原材料铜杆在整个挤压过程中材料的密实度增加，从而使电阻率降低，提高了导电性能；四是产品质量的一致性：整个扁线挤压生产过程无加热、退火工序，生产出的扁线在与空气完全隔绝的状态下冷却，消除了传统工艺退火处理温度不均所导致的质量问题，确保了产品的优质、稳定；五是可任意长度生产：可根据客户的要求连续生产任意长度的产品，中间无任何接头。

另外，整条挤压设备占地小，能耗低，无压余、切边等工艺废料，材料利用率高。

该工艺堪称传统拉拔工艺的技术革命设备的配置设备的主要参数：1、型号：300型2、挤压轮公称直径（mm）：3003、主机功率（kw）：DC110、AC1104、挤压机转速（rpm）：4－12.55、原料种类：纯铜、铜合金6、铜杆原料：￠12.5mm7、产品最大宽度、直径：458、产品截面：10-200mm²9、成品宽厚比：≤ 7：110、产量：200-400kg/h11、溢料率：1－3设备的配置：1、￠1800mm盘式放线架：1台2、校直切断机：1台3、主机：（带液压站、润滑系统）1套4、冷系统及水箱：1套5、收线机（Ø800mm、 Ø 1000mm）：各1套。
