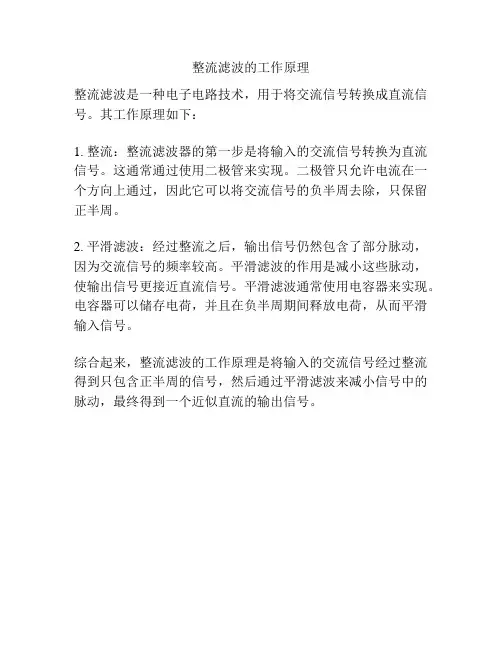

整流滤波电路的工作原理

电源的整流滤波原理图详解（五种滤波整流电路）五种滤波整流电路介绍一、有源滤波电路为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。

常见的RC有源滤波电路如图Z0716所示，它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。

该电路的优点是：1．滤波电阻Rb接于晶体管的基极回路，兼作偏置电阻，由于流过Rb的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十kΩ），既使纹波得以较大的降落，又不使直流损失太大。

2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。

如图中接于基极的电容C2折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因ie=（1+β）ib之故）。

3．由于负载凡接于晶体管的射极，故RL上的直流输出电压UE≈UB，即基本上同RC 无源滤波输出直流电压相等。

这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。

二、复式滤波电路复式滤波电路常用的有LCГ型、LCπ型和RCπ型3种形式，如图Z0715所示。

它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。

其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。

图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。

对直流分量而言，C2可视为开路，RL 上的输出直流电压为：对于交流分量而言，其输出交流电压为：若满足条件则有由式可见，R愈小，输出的直流分量愈大；由式可见，RC2愈大，输出的交流分量愈小。

整流滤波电器实验报告
一、实验目的
本实验旨在通过对整流滤波电路的设计和组装，让学生掌握整流滤波电路的原理、特点和应用，加深对电路图的理解，提高实验操作能力和实验技能。

二、实验原理
整流滤波电路是一种将交流电转换为直流电并滤除电路中的杂波的电路，具有简单、稳定、经济、实用等特点，广泛应用于各种电子设备中。

整流电路：将交流电转换为直流电的电路，常用的整流电路有单相半波整流电路、单相全波整流电路、三相半波整流电路和三相全波整流电路等。

滤波电路：滤波电路的作用是滤除直流电中的杂波，保证直流电的稳定性，常用的滤波电路有电容滤波电路、电感滤波电路和抑制电磁干扰的RC滤波电路等。

三、实验器材
1、整流滤波电路板
2、电源
3、电压表
4、电流表
5、万用表
四、实验步骤
1、将整流滤波电路板插入电源插座，并接好电源电源线，开启电源。

2、用电压表测量电路板上的直流输出电压和交流输入电压，记录测量值。

3、用电流表测量电路板上的输出电流和输入电流，记录测量值。

4、用万用表测量电路板上的电容、电阻、二极管等元器件的参数，记录测量值。

5、根据测量结果，计算电路板的转换效率、滤波效果等参数。

6、根据实验结果，分析电路板的优缺点，进一步改进电路设计。

五、实验总结
通过本次实验，我深入了解了整流滤波电路的原理、特点和应用，掌握了电路图的设计、组装和调试技能，提高了实验操作能力和实验技能，为今后的学习和工作打下了基础。

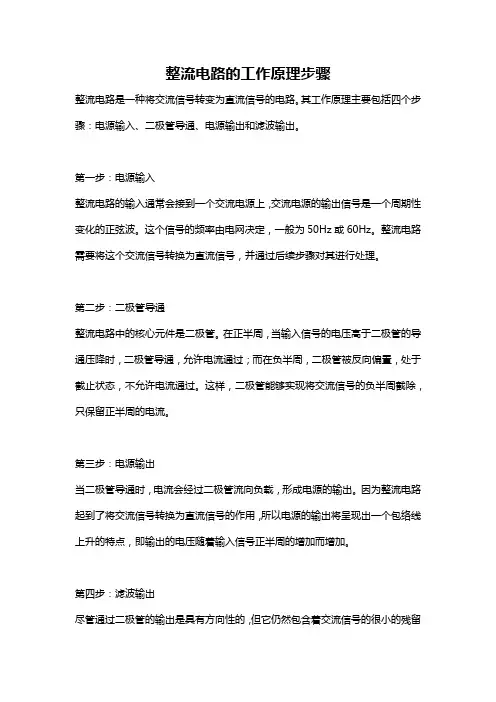

整流电路的工作原理步骤整流电路是一种将交流信号转变为直流信号的电路。

其工作原理主要包括四个步骤：电源输入、二极管导通、电源输出和滤波输出。

第一步：电源输入整流电路的输入通常会接到一个交流电源上，交流电源的输出信号是一个周期性变化的正弦波。

这个信号的频率由电网决定，一般为50Hz或60Hz。

整流电路需要将这个交流信号转换为直流信号，并通过后续步骤对其进行处理。

第二步：二极管导通整流电路中的核心元件是二极管。

在正半周，当输入信号的电压高于二极管的导通压降时，二极管导通，允许电流通过；而在负半周，二极管被反向偏置，处于截止状态，不允许电流通过。

这样，二极管能够实现将交流信号的负半周截除，只保留正半周的电流。

第三步：电源输出当二极管导通时，电流会经过二极管流向负载，形成电源的输出。

因为整流电路起到了将交流信号转换为直流信号的作用，所以电源的输出将呈现出一个包络线上升的特点，即输出的电压随着输入信号正半周的增加而增加。

第四步：滤波输出尽管通过二极管的输出是具有方向性的，但它仍然包含着交流信号的很小的残留量，这对于许多应用来说是不可接受的。

为了消除这些残留的交流信号，需要在整流电路中加入滤波电容器。

当电源输出时，滤波电容会存储一部分电荷，并将其释放到负载上，从而剃平输出信号中的交流成分，使其更接近直流信号。

滤波电容越大，剃平效果越好。

综上所述，整流电路的工作原理可以总结为四个步骤：电源输入、二极管导通、电源输出和滤波输出。

整流电路将交流信号转换为直流信号，并通过滤波电容器去除残留的交流成分，从而得到稳定的直流输出。

整流电路广泛应用于电力供应系统、电动机驱动系统、光伏发电系统等领域，为各种电子设备提供可靠的直流电源。

整流滤波实验报告整流滤波的电路设计实验一、实验目的：1、研究半波整流电路，全波整流电路。

2、电容滤波电路，观察滤波器在半波和全波整流中的滤波效果。

3、整流滤波电路输出脉动电压的峰值4、进一步掌握示波器显示与测量的技能。

二、实验仪器：示波器，6v交流电源，面包板，电容（470uF、10uF）电阻（200Ω,100Ω,50Ω,25Ω），导线若干。

三、实验原理：1、实验思路利用二极管正向导通反向截至的特性，与RC电路的特性，通过二极管、电阻与电容的串并联设计出各种整流电路和滤波电路进行研究。

2、半波整流电路变压器的次级绕组与负载相接，中间串联一个整流二极管，就是半波整流。

利用二极管的单向导电性，只有半个周期内有电流流过负载，另半个周期被二极管所阻，没有电流。

2.1单相半波整流只在交流电压的半个周期内才有电流流过负载的电路称为单相半波整流电路。

原理：如图4.1，利用二极管的单向导电性，在输入电压Ui 为正的半个周期内，二极管正向偏置，处于导通状态，负载RL上得到半个周期的直流脉动电压和电流；而在Ui为负的半个周期内，二极管反向偏置，处于关断状态，电流基本上等于零。

由于二极管的单向导电作用，将输入的交流电压变换成为负载RL两端的单向脉动电压，达到整流目的，其波形如图4.2。

3、全波桥式整流前述半波整流只利用了交流电半个周期的正弦信号。

为了提高整流效率，使交流电的正负半周信号都被利用，则应采用全波整流，现以全波桥式整流为例，其电路和相应的波形如图6.2.1-3所示。

若输入交流电仍为tUt u Piωsin )(=（8）则经桥式整流后的输出电压u 0(t)为（一个周期） tU u tU u P P ωωsin sin 00-==πωππω20≤≤≤≤t t（9）其相应直流平均值为⎰≈==TPPU U dt t u T u 0637.02)(1π（10）由此可见，桥式整流后的直流电压脉动大大减少，平均电压比半波整流提高了一倍（忽略整流内阻时）。

一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。

其工作原理主要通过二极管的导通和截止来实现。

在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。

这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。

二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。

其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。

在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。

三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。

其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。

四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。

其工作原理主要包括串联稳压和并联稳压两种方式。

串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。

五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。

在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。

对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。

六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。

1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。
