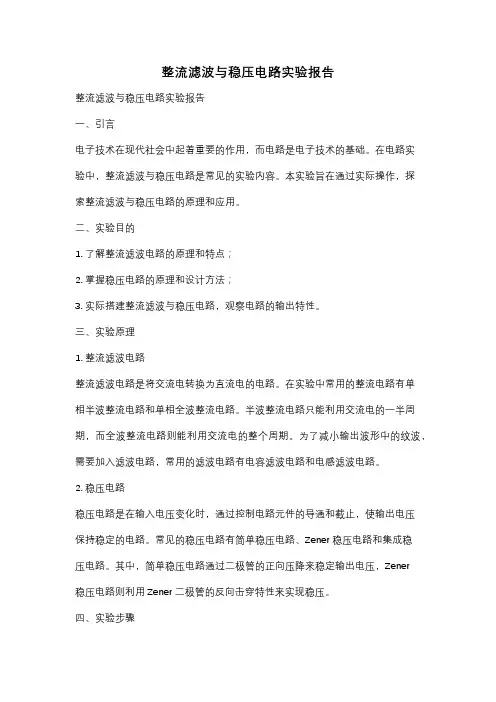

整流滤波与稳压电路实验报告整流滤波与稳压电路实验报告一、引言电子技术在现代社会中起着重要的作用，而电路是电子技术的基础。

在电路实验中，整流滤波与稳压电路是常见的实验内容。

本实验旨在通过实际操作，探索整流滤波与稳压电路的原理和应用。

二、实验目的1. 了解整流滤波电路的原理和特点；2. 掌握稳压电路的原理和设计方法；3. 实际搭建整流滤波与稳压电路，观察电路的输出特性。

三、实验原理1. 整流滤波电路整流滤波电路是将交流电转换为直流电的电路。

在实验中常用的整流电路有单相半波整流电路和单相全波整流电路。

半波整流电路只能利用交流电的一半周期，而全波整流电路则能利用交流电的整个周期。

为了减小输出波形中的纹波，需要加入滤波电路，常用的滤波电路有电容滤波电路和电感滤波电路。

2. 稳压电路稳压电路是在输入电压变化时，通过控制电路元件的导通和截止，使输出电压保持稳定的电路。

常见的稳压电路有简单稳压电路、Zener稳压电路和集成稳压电路。

其中，简单稳压电路通过二极管的正向压降来稳定输出电压，Zener稳压电路则利用Zener二极管的反向击穿特性来实现稳压。

四、实验步骤1. 整流滤波电路实验步骤：（1）搭建单相半波整流电路，连接电源和负载电阻；（2）观察输出电压波形，记录纹波电压的大小；（3）在输出端并联适当容量的电容，搭建电容滤波电路；（4）观察滤波后的输出电压波形，记录纹波电压的大小。

2. 稳压电路实验步骤：（1）搭建简单稳压电路，将Zener二极管与负载电阻串联；（2）调节输入电压，观察输出电压的稳定性；（3）更换Zener二极管，观察输出电压的变化；（4）搭建集成稳压电路，观察其输出电压的稳定性。

五、实验结果与分析1. 整流滤波电路实验结果：（1）单相半波整流电路输出的纹波电压较大，波形不稳定；（2）加入电容滤波电路后，输出电压波形更加平滑，纹波电压减小。

2. 稳压电路实验结果：（1）简单稳压电路能够在一定范围内稳定输出电压；（2）更换Zener二极管后，输出电压发生变化；（3）集成稳压电路输出电压稳定性较好。

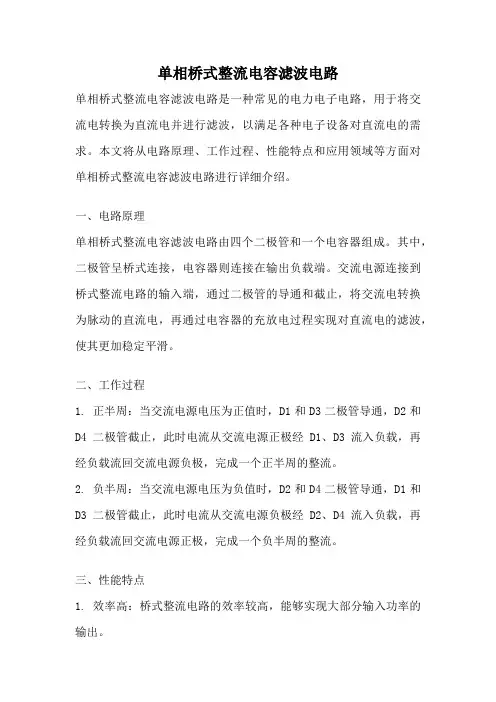

单相桥式整流电容滤波电路单相桥式整流电容滤波电路是一种常见的电力电子电路，用于将交流电转换为直流电并进行滤波，以满足各种电子设备对直流电的需求。

本文将从电路原理、工作过程、性能特点和应用领域等方面对单相桥式整流电容滤波电路进行详细介绍。

一、电路原理单相桥式整流电容滤波电路由四个二极管和一个电容器组成。

其中，二极管呈桥式连接，电容器则连接在输出负载端。

交流电源连接到桥式整流电路的输入端，通过二极管的导通和截止，将交流电转换为脉动的直流电，再通过电容器的充放电过程实现对直流电的滤波，使其更加稳定平滑。

二、工作过程1. 正半周：当交流电源电压为正值时，D1和D3二极管导通，D2和D4二极管截止，此时电流从交流电源正极经D1、D3流入负载，再经负载流回交流电源负极，完成一个正半周的整流。

2. 负半周：当交流电源电压为负值时，D2和D4二极管导通，D1和D3二极管截止，此时电流从交流电源负极经D2、D4流入负载，再经负载流回交流电源正极，完成一个负半周的整流。

三、性能特点1. 效率高：桥式整流电路的效率较高，能够实现大部分输入功率的输出。

2. 输出纹波小：由于电容器的滤波作用，整流电路的输出纹波较小，可以满足对电压稳定性要求较高的应用场合。

3. 体积小：相比其他整流电路，单相桥式整流电容滤波电路结构简单紧凑，体积较小，适合应用于空间有限的场所。

4. 成本低：由于电路所需元件较少，制造成本相对较低，适合大规模生产和应用。

四、应用领域单相桥式整流电容滤波电路广泛应用于各种需要直流电源供电的领域，包括但不限于以下几个方面：1. 家电领域：如电视机、洗衣机、冰箱等家用电器，需要将交流电转换为稳定的直流电供给内部电路。

2. 电子设备领域：如计算机、手机、音响等电子产品，需要稳定的直流电源来保证设备正常运行。

3. 工业自动化领域：工厂中的各种自动化设备，如机床、输送机等，需要直流电源供电以保证设备的稳定性和可靠性。

4. 通信领域：通信基站、交换机等通信设备，需要稳定的直流电源以确保通信信号的传输和接收质量。

一、实验名称
整流滤波电路
二、实验目的
1、熟悉单相半波、桥式整流电路。

2、观察了解电容滤波作用。

三、实验原理
1、利用二极管的单向导电作用，可将交流电变为直流电。

常用的二极管整流电路有单相半波整流电路和桥式整流电路等。

2、在桥式整流电路输出端与负载电阻R L并联一个较大电容C，构成电容滤波电路。

整流电路接入滤波电容后，不仅使输出电压变得平滑、纹波显著成小，同时输出电压的平均值也增大了。

四、仪器设备
实验箱（整流滤波与并联稳压电路）、示波器、数字万用表
五、实验步骤
1、半波整流、桥式整流电路
实验电路分别如图所示，分别接两种电路，用示波器观察U2及UL的波形，并测量U2、UL。

图一
图二
2、电容滤波电路
实验电路如图三。

图三
（1）分别用不同电容接入电路，RL先不接，用示波器观察波形，用电压表测UL并记录。

（2）接上RL，先用RL=1KΩ，重复上述实验并记录。

（3）将RL改为150Ω，重复上述实验。

六、数据记录
电路形式U2/V UL/V 半波整流电路
桥式整流电路
2、半波整流、桥式整流电路输入U2、输出UL的波形图
3、滤波电路数据记录
(1)RL开路（RL=∞）
C/μF UL/V
0.33
470
(2)C=470μF
RL UL/V
∞
1KΩ
150Ω
4、滤波电路输出UL的波形图
C=0.33μF RL=∞C=470μF RL=∞
C=470μF RL=1KΩC=470μF RL=150Ω。

物理实验中心实验指导书整流、滤波与稳压电路ﻬ整流、滤波与稳压电路整流电路是将工频交流电转为具有直流电成分的脉动直流电.整流电路由整流器件组成。

滤波电路是将脉动直流中的交流成分滤除,减少交流成分，增加直流成分。

滤波电路直接接在整流电路后面，通常由电容器，电感器和电阻器按照一定的方式组合而成.作用是把脉动的直流电变为平滑的直流电供给负载.稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。

直流电源的方框图如图1所示。

滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。

电容器C对直流开路,对交流阻抗小，所以CL对直流阻抗小,对交流阻抗大，因此L 应与负载串联.经过滤波电路后,既可保留直流分量、又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数,改善了直流电压的质量。

一、实验目的1。

了解整流、滤波电路的作用．２。

进一步熟悉示波器的使用.3。

观察单相半波、单相桥式及单相桥式整流电容滤波电路的输入、输出电压波形。

二、实验原理为方便分析,把二极管当作理想器件,即认为它加上正向电压导通时电阻为零，加上反向电压截止时电阻为无穷大.电容器在电路中有储存和释放能量的作用,电源供给的电压升高时,它把部分能量储存起来,而当电源电压降低时,就把能量释放出来，从而减少脉动成分，使负载电压比较平滑。

1。

单相半波整流电路电路如图2所示。

设在输入交流电压正半周：A端为正、Ｂ端为负,二极管因承受正向电压而导通,电流I L通路是A-Ｖ1—RＬ－B。

忽略二极管正向压降时,输入电压全部加在负载R L上。

在输入交流电压负半周:B端为正、A端为负,二极管因承受反向电压而截止。

输入电压几乎全部降落在二极管V上，负载ＲＬ上电压基本为零。

图1 直流稳压电路方框图由图5可见，在交流电一个周期内,二极管半个周期导通半个周期截止，以后周期重复上述过程.2.单相桥式整流电路电路如图３所示。

设在输入交流电压正半周：A端为正、B端为负，即Ａ点电位高于B点电位。

整流滤波与并联稳压电路实验报告一、实验目的本实验的主要目的是掌握整流滤波电路和并联稳压电路的基本原理，了解它们在实际应用中的作用和优缺点，并通过实验验证理论知识。

二、实验原理1. 整流滤波电路整流滤波电路是将交流信号转化为直流信号的一种电路。

其基本原理是利用二极管的单向导通特性，将交流信号中的负半周全部削去，只保留正半周，形成了一个具有脉动直流成分的信号。

接下来通过使用电容器对这个脉动直流进行平滑处理，使得输出信号更加稳定。

2. 并联稳压电路并联稳压电路是一种常见的稳压方式。

其基本原理是在输出端并联一个稳压二极管，当输出端电压过高时，稳压二极管就会导通，将多余的电压分担到自身上；当输出端电压过低时，稳压二极管不导通，则整个输出端所承受的负载电阻就会增大，从而使得输出端电压回到正常值。

三、实验器材1. 交流变压器2. 整流滤波电路实验箱3. 并联稳压电路实验箱4. 示波器、万用表等四、实验过程与结果分析1. 整流滤波电路实验（1）将交流变压器的输出端接入整流滤波电路实验箱中，选择所需的交流电压。

（2）将示波器接入整流滤波电路的输出端口，调节示波器的时间基准和垂直增益，观察输出信号的形态和幅值。

（3）依次更换不同容量的电容，观察输出信号的变化，并记录下各个容量下输出信号的峰值、平均值和纹波系数。

（4）根据记录数据绘制出不同容量下的输出信号曲线图，并分析各个参数之间的关系。

2. 并联稳压电路实验（1）将交流变压器接入并联稳压电路实验箱中，选择所需的交流电压。

（2）将示波器接入并联稳压电路的输出端口，调节示波器的时间基准和垂直增益，观察输出信号的形态和幅值。

（3）依次更换不同规格和型号的稳压二极管，观察输出信号的变化，并记录下各个参数。

（4）根据记录数据绘制出不同稳压二极管下的输出信号曲线图，并分析各个参数之间的关系。

五、实验结论通过本次实验，我们掌握了整流滤波电路和并联稳压电路的基本原理，了解了它们在实际应用中的作用和优缺点。

整流滤波电路实验报告引言：整流滤波电路在电子学中扮演着重要的角色。

它能够将交流信号转化为直流信号，并通过滤波器对信号进行平滑处理。

在本次实验中，我们将研究和分析不同类型的整流滤波电路的特性和性能。

一、实验目的本次实验的目的是通过搭建和测试不同类型的整流滤波电路，深入理解其工作原理，并分析滤波器的频率响应、波形特性以及效率等参数。

二、实验材料1. 功率放大器2. 变压器3. 整流电路（包括半波和全波整流电路）4. 滤波器电路（如电容滤波、电感滤波）三、实验步骤1. 搭建半波整流电路在实验开始前，我们先搭建了一个基本的半波整流电路。

这个电路由变压器、二极管和负载电阻组成。

通过将交流信号输入变压器，然后通过二极管的单向导通特性，我们可以实现将交流信号转化为单向的直流信号。

接下来，我们分析了该电路的波形特点和效率。

2. 搭建全波整流电路为了提高整流电路的效率，我们搭建了一个全波整流电路。

该电路中使用了一对二极管来实现信号的全波整流。

通过比较半波整流电路和全波整流电路的波形特征和效率，我们可以得出全波整流电路具有更高效率和更为平滑的输出的结论。

3. 添加滤波器电路为了进一步平滑输出信号，我们在整流电路后面添加了滤波器电路，如电容滤波器和电感滤波器。

通过不同滤波器电路的比较，我们可以发现电容滤波器能够有效地滤除高频噪音，而电感滤波器则更适合滤除低频噪音。

实验结果显示，滤波器电路能够显著改善输出信号的稳定性和质量。

四、实验结果分析通过实验数据的记录和分析，我们得出了以下几个结论：1. 全波整流电路相比于半波整流电路，具有更高的效率和更平滑的输出波形。

2. 添加滤波器电路能够进一步平滑输出信号，并有效滤除噪音。

3. 电容滤波器适用于滤除高频噪音，而电感滤波器则适用于滤除低频噪音。

五、实验应用与展望整流滤波电路在现代电子设备和通信系统中具有广泛应用。

它可用于电源转换器、无线通信、音频放大器等各种应用场景。

在未来，我们可以进一步研究和改进整流滤波电路的设计，以提高其性能和适应更多的应用需求。

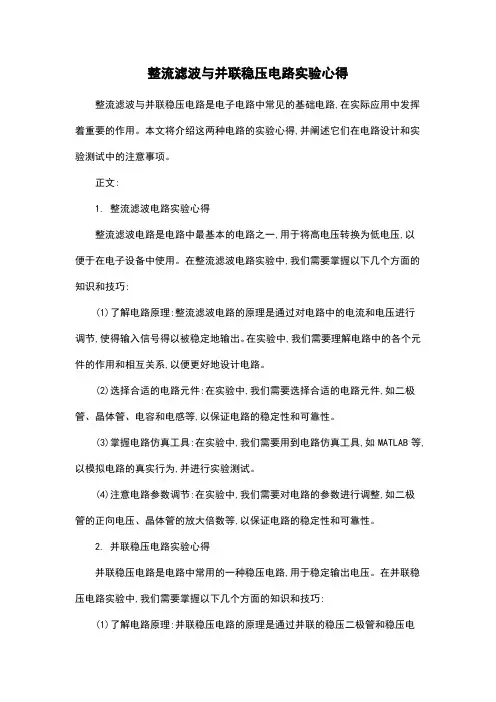

整流滤波与并联稳压电路实验心得整流滤波与并联稳压电路是电子电路中常见的基础电路,在实际应用中发挥着重要的作用。

本文将介绍这两种电路的实验心得,并阐述它们在电路设计和实验测试中的注意事项。

正文:1. 整流滤波电路实验心得整流滤波电路是电路中最基本的电路之一,用于将高电压转换为低电压,以便于在电子设备中使用。

在整流滤波电路实验中,我们需要掌握以下几个方面的知识和技巧:(1)了解电路原理:整流滤波电路的原理是通过对电路中的电流和电压进行调节,使得输入信号得以被稳定地输出。

在实验中,我们需要理解电路中的各个元件的作用和相互关系,以便更好地设计电路。

(2)选择合适的电路元件:在实验中,我们需要选择合适的电路元件,如二极管、晶体管、电容和电感等,以保证电路的稳定性和可靠性。

(3)掌握电路仿真工具:在实验中,我们需要用到电路仿真工具,如MATLAB等,以模拟电路的真实行为,并进行实验测试。

(4)注意电路参数调节:在实验中,我们需要对电路的参数进行调整,如二极管的正向电压、晶体管的放大倍数等,以保证电路的稳定性和可靠性。

2. 并联稳压电路实验心得并联稳压电路是电路中常用的一种稳压电路,用于稳定输出电压。

在并联稳压电路实验中,我们需要掌握以下几个方面的知识和技巧:(1)了解电路原理:并联稳压电路的原理是通过并联的稳压二极管和稳压电阻来调节输出电压。

在实验中,我们需要理解电路中的各个元件的作用和相互关系,以便更好地设计电路。

(2)选择合适的电路元件:在实验中,我们需要选择合适的电路元件,如二极管、晶体管、电容和电感等,以保证电路的稳定性和可靠性。

(3)掌握电路仿真工具:在实验中,我们需要用到电路仿真工具,如MATLAB等,以模拟电路的真实行为,并进行实验测试。

(4)注意电路参数调节:在实验中,我们需要对电路的参数进行调整,如稳压二极管的正向电压、稳压电阻的阻值等,以保证电路的稳定性和可靠性。

拓展:在实验中,我们还需要注意以下几个方面:(1)注意电路的连接方式:在实验中,我们需要按照正确的连接方式将电路元件连接在一起,以确保电路的稳定性和可靠性。

整流滤波电器实验报告
一、实验目的
本实验旨在通过对整流滤波电路的设计和组装，让学生掌握整流滤波电路的原理、特点和应用，加深对电路图的理解，提高实验操作能力和实验技能。

二、实验原理
整流滤波电路是一种将交流电转换为直流电并滤除电路中的杂波的电路，具有简单、稳定、经济、实用等特点，广泛应用于各种电子设备中。

整流电路：将交流电转换为直流电的电路，常用的整流电路有单相半波整流电路、单相全波整流电路、三相半波整流电路和三相全波整流电路等。

滤波电路：滤波电路的作用是滤除直流电中的杂波，保证直流电的稳定性，常用的滤波电路有电容滤波电路、电感滤波电路和抑制电磁干扰的RC滤波电路等。

三、实验器材
1、整流滤波电路板
2、电源
3、电压表
4、电流表
5、万用表
四、实验步骤
1、将整流滤波电路板插入电源插座，并接好电源电源线，开启电源。

2、用电压表测量电路板上的直流输出电压和交流输入电压，记录测量值。

3、用电流表测量电路板上的输出电流和输入电流，记录测量值。

4、用万用表测量电路板上的电容、电阻、二极管等元器件的参数，记录测量值。

5、根据测量结果，计算电路板的转换效率、滤波效果等参数。

6、根据实验结果，分析电路板的优缺点，进一步改进电路设计。

五、实验总结
通过本次实验，我深入了解了整流滤波电路的原理、特点和应用，掌握了电路图的设计、组装和调试技能，提高了实验操作能力和实验技能，为今后的学习和工作打下了基础。

整流滤波电路桥式整流滤波电路一：[整流滤波电路]几种滤波整流电路的介绍总结（一）一、有源滤波电路为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。

常见的RC有源滤波电路如图Z0716所示，它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。

该电路的优点是：1．滤波电阻Rb 接于晶体管的基极回路，兼作偏置电阻，由于流过Rb 的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十k Ω），既使纹波得以较大的降落，又不使直流损失太大。

2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。

如图中接于基极的电容C2 折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因ie = （1+ β ）ib之故）。

3．由于负载凡接于晶体管的射极，故RL上的直流输出电压UE≈UB，即基本上同RC无源滤波输出直流电压相等。

这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。

二、复式滤波电路复式滤波电路常用的有LCГ型、LCπ型和RCπ 型3种形式，如图Z0715所示。

它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。

其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。

图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。

对直流分量而言，C2 可视为开路，RL上的输出直流电压为：对于交流分量而言，其输出交流电压为：若满足条件则有由式可见，R愈小，输出的直流分量愈大；由式可见，RC2愈大，输出的交流分量愈小。

单相整流滤波电路实验报告单相整流滤波电路实验报告引言：单相整流滤波电路是一种常见的电力电子电路，用于将交流电转换为直流电。

本实验旨在通过搭建和测试单相整流滤波电路，深入理解其工作原理和性能。

一、实验目的本实验的主要目的是：1. 掌握单相半波和全波整流电路的基本原理；2. 了解滤波电路对整流电路输出波形的影响；3. 测试并分析单相整流滤波电路的性能。

二、实验原理1. 单相半波整流电路单相半波整流电路由一个二极管和一个负载组成。

当输入交流电的正半周时，二极管导通，电流通过负载；而在负半周时，二极管截止，电流不通过负载。

因此，输出波形为输入波形的正半周。

2. 单相全波整流电路单相全波整流电路由两个二极管和一个负载组成。

当输入交流电的正半周时，D1二极管导通，电流通过负载；而在负半周时，D2二极管导通，电流同样通过负载。

因此，输出波形为输入波形的绝对值。

3. 滤波电路滤波电路用于平滑整流电路的输出波形，减小波动和纹波。

常见的滤波电路有电容滤波和电感滤波。

电容滤波电路通过电容器储存电荷来平滑输出波形；而电感滤波电路通过电感器储存磁场能量来平滑输出波形。

三、实验器材和仪器1. 功率变压器2. 整流电路实验箱3. 示波器4. 电阻、电容、电感等元件四、实验步骤1. 搭建单相半波整流电路根据实验箱提供的元件和示意图，搭建单相半波整流电路。

2. 连接示波器将示波器的探头分别连接到负载电阻两端，以观察输出波形。

3. 测试单相半波整流电路接通交流电源，调节示波器的时间和电压刻度，观察和记录输出波形。

4. 搭建单相全波整流电路根据实验箱提供的元件和示意图，搭建单相全波整流电路。

5. 连接示波器将示波器的探头分别连接到负载电阻两端，以观察输出波形。

6. 测试单相全波整流电路接通交流电源，调节示波器的时间和电压刻度，观察和记录输出波形。

7. 搭建单相整流滤波电路在单相全波整流电路的基础上，添加适当的电容滤波电路。

8. 连接示波器将示波器的探头连接到滤波电路的输出端，以观察输出波形。

一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。

其工作原理主要通过二极管的导通和截止来实现。

在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。

这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。

二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。

其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。

在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。

三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。

其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。

四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。

其工作原理主要包括串联稳压和并联稳压两种方式。

串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。

五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。

在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。

对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。

六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。

1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。

完整版整流滤波电路实验报告
本次实验是为了验证整流滤波电路的正确性，所实验的电路如图1所示。

图1 整流滤波电路
实验准备：平衡负载电阻、电源电压表、普通万用表以及示波器等实验仪器。

实验步骤：
1. 使用普通万用表测量BJT的正向击穿电压以及导通路的电阻，测量值为 VCE=0.45V 和RCE=3.75kΩ 。

2. 加入占空比可调电压源，改变占空比，观察变振宽的变化情况，记录下来。

3. 加入有平衡电阻的负载，观察有平衡电路的纹波和无平衡电路纹波的比较，记录下来。

实验结果：
1. 占空比对变振宽影响：
当占空比从 0.1 到 0.9 时，变振宽从 0.4ms 增加到 2.48ms，变化趋势呈明显下降趋势。

2. 平衡电路对纹波影响：
当占空比为 0.5 时，有平衡电路的纹波电压峰值仅维持在 0.08V，而在无平衡电路时，反复上升，有多次大幅度变化，峰值最高达 8V。

实验结论：从本次实验的结果可以看出，调整占空比可以改变变振宽，而加入有平
衡电阻的负载可以减少纹波幅值，从而证明整流滤波电路的有效性。
