江南嘉捷自动扶梯人行道e-conA1主控板故障代码排除说明

自动扶梯自动扶梯及自动人行道及自动人行道及自动人行道MPS MPS--200B 控制控制系统系统系统安装调试手册安装调试手册安装调试手册(Y -△型)苏州苏州江南嘉捷江南嘉捷江南嘉捷电梯电梯电梯股份股份股份有限公司有限公司MPS MPS--200B 控制系统调试手册控制系统调试手册1. . 说明说明说明 1.1 调试范围：应用范围：自动扶梯和自动人行道 运行方式：Y/△运行速度：0.5m/s、0.63m/s、0.75m/s1.2 调试安全规范：由于有三相380V 电压参与的工作，所以在安全操作上应引起高度警觉和重视；在电源接通之前，必须先认真反思所做的准备工作是否充分。

本控制系统是由单片机组成，必须注意线路板上的连接端子接线正确。

以上几点必须严格执行，如有违反，后果自负。

2. . 调试前的准备工作调试前的准备工作调试前的准备工作 2.1 检查控制柜元器件和接线对照有关图纸，检查控制柜的元器件安装和接线是否正确，是否符合控制柜功能和操作要求。

检查控制柜元器件安装和接线质量是否符合要求，检查外接线路是否正确 检查电源部分是否有短路现象。

2.2 测量电压将控制柜上电源端子上R、S、T、N 电源进线端接入交流三相电源后，测量R-S、R-T、S-T 三相之间的电压是否都在额定电压±7%范围内。

检查相位是否正确。

（JXW 相序监控器亮绿灯为正确），如不正确，任意调换R、S、T 上的两根电源线。

先后合上RD1~RD3、RUN、ZM 断路器开关。

测量各路电源电压是否正确。

（例：动力AC380V，照明AC220V）测量部位 正确电压 备注 RUN 的1和2脚 AC380V 动力电压 101与102 AC220V 301与302 DC24V ZM 的1和2脚AC220V照明电压关闭电源，检查电机与控制柜接线端的接线是否一一对应，是否导通。

外部的接线的插件是否与控制柜里面的插件一一对应，是否正确可靠。

在上述准备工作就绪后，再一次检查控制柜的连线是否正确。

目录1 教材的有效性及安全 (3)2 通力自动扶梯电气图纸资料简介 (3)3 故障排除方法（501-B控制系统） (5)3.1 故障代码 01 — 下部梯级塌陷开关 (5)3.2 故障代码 02 — 下部梯级链张紧（断链）开关，两侧各有一个 (5)3.3 故障代码 03 — 下机房急停按钮 (6)3.4 故障代码 04 — 下部扶手带入口开关，两侧各有一个 (6)3.5 故障代码 05 — 下部梳齿板开关，两侧各有一个 (7)3.6 故障代码 06 — 下部急停按钮 (7)下部安全限位开关检查总结： (7)3.7 故障代码 07 — 上部梯级塌陷开关（请参照上部相应开关的检查方法） (8)3.8 故障代码 08 — 上部梳齿板开关（请参照上部相应开关的检查方法） (8)3.9 故障代码 09 — 上部扶手带入口开关（请参照上部相应开关的检查方法） (8)3.10 故障代码 10 — 梯级锁 (8)3.11 故障代码 11 — 上部急停按钮（请参照上部相应开关的检查方法） (9)3.12 故障代码 12 — 上机房急停按钮 (9)3.13 故障代码 13 — 驱动链监控 (9)上部安全限位开关检查总结： (10)3.14 故障代码 14 — 备用 (10)3.15 故障代码 15 — 相位监控器(若配备) (10)3.16 故障代码 16 — 变频器故障(若配备) (10)3.17 故障代码 17～32 选项装置或备用 (10)3.18 故障代码 33 — 输入错误(K1,K2,K14) (10)3.19 故障代码 34 — 欠速 (11)3.20 故障代码 35 — 诊断控制器出错（主板内部监测） (11)3.21 故障代码 36 — 初始检测时继电器打开（主板内部监测） (11)3.22 故障代码 37 — 马达速度不平衡 (11)3.23 故障代码 38 — 制动延时过长 (11)3.24 故障代码 39～40 备用（速度监控） (11)3.25 故障代码 41 — 超速115% (12)3.26 故障代码 42 — 反向 (12)3.27 故障代码 43 — 通讯故障（速度监控） (12)3.28 故障代码 44 — EMB安全继电器未闭合（速度监控） (12)3.29 故障代码 45 — EMB安全继电器未断开（速度监控） (12)3.30 故障代码 46 — CPU故障 (12)3.31 故障代码 47 — DIP开关设置不对称 (12)3.32 故障代码 48 — 输入输出信号不对称（速度监控) (13)3.33 故障代码 49 — 电机速度监控器通讯故障 (13)3.34 故障代码 50 — 安全回路中断 (13)3.35 故障代码 51 — 马达2热敏电阻温度太高 (13)3.36 故障代码 52 — 马达2热敏电阻中断 (13)3.37 故障代码 53 — 马达2热敏电阻短路 (13)3.38 故障代码 54 — 马达1热敏电阻温度太高 (14)3.39 故障代码 55 — 马达1热敏电阻中断 (14)3.40 故障代码 56 — 马达1热敏电阻短路 (14)3.41 故障代码 57 — 钥匙开关未返回中央位置(起动后10秒内) (14)3.42 故障代码 58 — 下部梯级缺失装置(若配备) (15)59 — 上部梯级缺失装置(若配备) (15)3.43 故障代码 60 — 左扶手带速度监控器(若配备) (15)61 — 右扶手带速度监控器(若配备) (15)62 — 左扶手带速度监控器，预警 (15)63 — 左扶手带速度监控器，预警 (15)3.44 故障代码 64 — 制动距离太长 (16)3.45 故障代码 65 — 变速箱油位 (16)3.46 故障代码 66 — 附加制动器动作监控 (16)3.47 故障代码 67 — 制动器复位监控 (17)68 — 制动器动作监控 (17)69 — 第二制动器复位监控 (17)70 — 第二制动器动作监控 (17)3.48 故障代码 71～80 备用 (17)3.49 故障代码 81 — 急停，第二光电监控 (18)3.50 故障代码 82 — 光电监控故障 (18)3.51 故障代码 83 — K73错误（仅适用于动态制动） (18)3.52 故障代码 84 — 制动距离太短 (仅适用于动态制动器) (18)3.53 故障代码 85 — 重新启动设备失败 (18)3.54 故障代码 86～90 备用 (18)3.55 故障代码 91～94 通信故障 (18)3.56 故障代码 95～98 备用 (19)3.57 故障代码 99 — 电压变弱(只在自动扶梯运行时监控) (19)附1 EMB 501-B布置图和接线端布置 （带星.三角起动功能） (20)附2 故障代码 (23)附3 运行参数 (26)附4 安全装置的位置 (30)1 教材的有效性及安全本教材适用于控制系统为501-B的扶梯安装及维保，有部分PCL控制系统扶梯因为没有数码显示，根据万用表检测结果，实际解决方法也可以参考本教材。

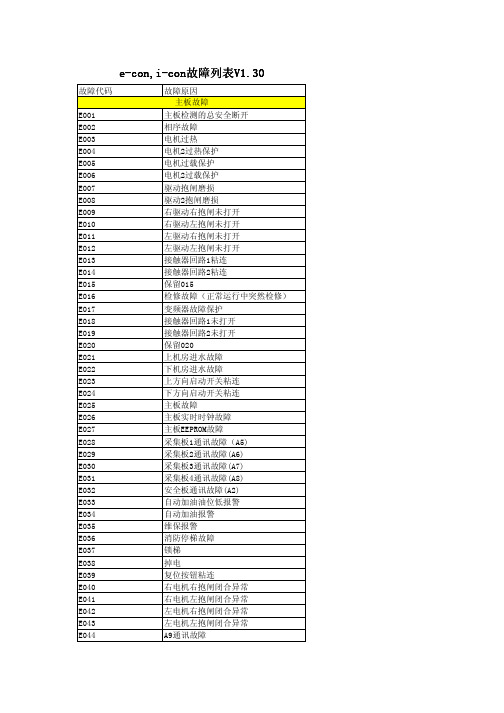

故障代码故障原因E001主板检测的总安全断开E002相序故障E003电机过热E004电机2过热保护E005电机过载保护E006电机2过载保护E007驱动抱闸磨损E008驱动2抱闸磨损E009右驱动右抱闸未打开E010右驱动左抱闸未打开E011左驱动右抱闸未打开E012左驱动左抱闸未打开E013接触器回路1粘连E014接触器回路2粘连E015保留015E016检修故障（正常运行中突然检修）E017变频器故障保护E018接触器回路1未打开E019接触器回路2未打开E020保留020E021上机房进水故障E022下机房进水故障E023上方向启动开关粘连E024下方向启动开关粘连E025主板故障E026主板实时时钟故障E027主板EEPROM故障E028采集板1通讯故障（A5)E029采集板2通讯故障(A6)E030采集板3通讯故障(A7)E031采集板4通讯故障(A8)E032安全板通讯故障(A2)E033自动加油油位低报警E034自动加油报警E035维保报警E036消防停梯故障E037锁梯E038掉电E039复位按钮粘连E040右电机右抱闸闭合异常E041右电机左抱闸闭合异常E042左电机右抱闸闭合异常E043左电机左抱闸闭合异常E044A9通讯故障主板故障e -con con,,i -con con故障列表故障列表故障列表V V 1.30E045A10通讯故障E046卷帘门故障E047飞轮护罩故障E048~099安全板故障E100保留100E101超速1.2倍E102超速1.4倍E103非操纵逆转E104制停距离超限E105左扶手带欠速E106右扶手带欠速E107上梯级/踏板遗失E108下梯级/踏板遗失E109抱闸打开故障E110抱闸关闭故障E111停车状态下有AB相脉冲E112启动后4秒内无AB相脉冲E113缺相或传感器异常E114安全继电器Y1触点粘连或反馈故障E115存储器初始化失败或数据错误E116主从CPU数据不一致或校验异常E117安全板参数设置异常E118安全继电器Y2触点粘连或反馈故障E119主从CPU输入状态不一致E120自动和检修互异继电器故障E121自动/检修端子与主板不一致E122上行端子输入与主板不一致E123下行端子输入与主板不一致E124安全板晶振故障E125附加制动器反馈故障E126低速保护E127左扶手带停止或传感器损坏E128右扶手带停止或传感器损坏E129上次故障没有复位E130Fn持续高电平时间超过30sE131安全板看门狗复位故障E132复位按钮粘连E133方向信号异常-上行输入断线E134附加制动器控制失效E135安全继电器失效E136梯级遗失传感器故障E137安全板参数校验异常E138驱动链1E139驱动链2E140下行停车逆转E141上梯级/踏板传感器异常E142下梯级/踏板传感器异常E143上部乘客急停按钮E144下部乘客急停按钮E145保留E146运行中，AB相传感器损坏E147下行时，AB相颠倒E148方向信号异常-上下行输入短接E149~199保留上机房采集板故障E200控制柜急停E201扶梯上机房急停开关E202上部停止按钮E203上部内急停开关E204上部外急停开关E205扶梯中部停止按钮1E206扶梯中部停止按钮2E207扶梯中部停止按钮3E208上左水平梳齿开关E209上右水平梳齿开关E210上左垂直梳齿开关E211上右垂直梳齿开关E212上部左扶手入口开关E213上部右扶手入口开关E214上部防跳开关E215上部坠落开关E216附加制动器动作开关E217驱动链1E218驱动链2E219扶梯上左围裙开关或人行道内部急停E220扶梯上右围裙开关或人行道外部急停E221中部左围裙开关1E222中部右围裙开关1E223中部左围裙开关2E224中部右围裙开关2E225上左扶手断带E226上右扶手断带E227上检修座打开E228上检修手柄急停E229上梯级/踏板丢失E230上部梯级/踏板下陷开关E231上盖板打开E232上部关联停止E233安全回路电源断线E234上机房火警E235电机位移开关E236上部保留开关E237附加制动器动作开关2E238电机水平位移开关E239电机垂直位移开关E238~E299上部保留下机房采集板故障E300保留300E301扶梯下机房急停开关E302下部停止按钮E303下部内急停开关E304下部外急停开关E305扶梯中部停止按钮4E306扶梯中部停止按钮5E307扶梯中部停止按钮6E308下左水平梳齿开关E309下右水平梳齿开关E310下左垂直梳齿开关E311下右垂直梳齿开关E312下部左扶手入口开关E313下部右扶手入口开关E314下部防跳开关E315下部踏板坠落开关E316左曳引链E317右曳引链E318保留318E319下左围裙开关E320下右围裙开关E321中部左围裙开关3E322中部右围裙开关3E323中部左围裙开关4E324中部右围裙开关4E325下左扶手断带E326下右扶手断带E327下检修座打开E328下检修座急停E329下梯级/踏板丢失E330下部梯级/踏板下陷开关E331下盖板打开E332下部关联停止E333上下机房连接线断开E334下机房火警E335下部保留开关E336~E399下部保留>400时故障码超出范围。
