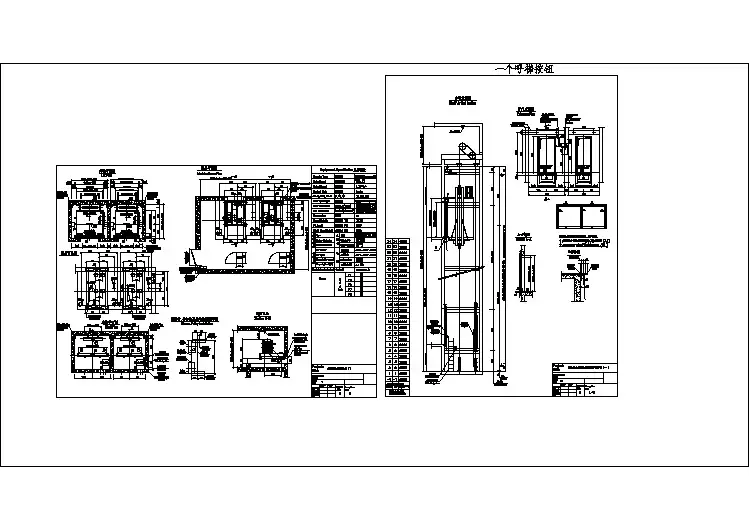

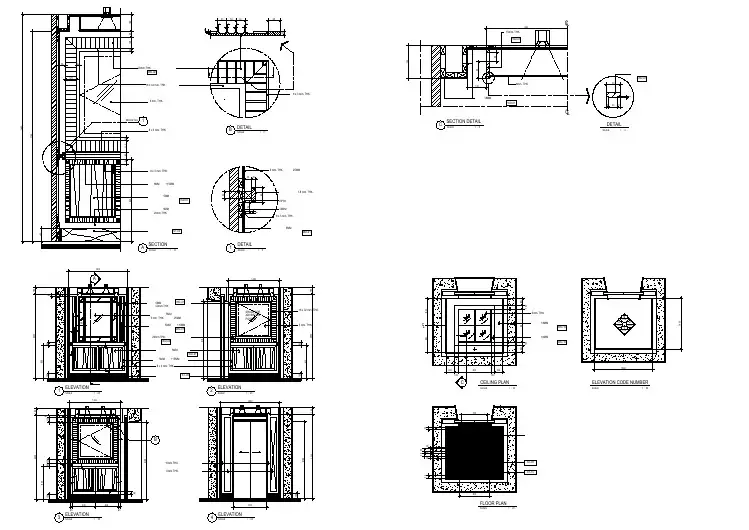

江南嘉捷货梯图纸

版本号： 1.00 控制板MECS-04（V1.2A）的参数设置MECS-04(V1.2A)的参数设置方法版本号： 1.00控制板MECS-04（V1.2A）的参数设置修改记录版本号 修订日期修改内容1.00版本号： 1.00控制板MECS-04（V1.2A）的参数设置一、参数简介（以下参数设置用于程序版本V7.1以上的程序）功能码 名称 设定范围 最小单位 出厂设定操作 备注F0基本参数设置F0.00 登录密码 ○F0.01 梯类型 0：自动扶梯1：自动人行道1 0 ●F0.02 扶梯控制方式 0：无效1：Y-△控制2：全变频3：旁路变频 1 0 ● 使用前必须设置F0.03 命令源选择 0：控制板端子1：RS485通讯(保留)2：操作键盘（保留）1 0 ● 保留F0.04 系统参数更新 0：无1：参数恢复默认值1 0 ●F0.05 时钟：年 00~99 ○F0.06 时钟：月 1~12 ○F0.07 时钟：日 1-31 ○F0.08 时钟：时 0~23 ○F0.09 时钟：分 0~59 ○F1辅助功能设置F1.00 保留 0：无1：有1 ●F1.01 主机测速 0：无1：有1 ●F1.02 扶手测速 0：无1：有0 ●F1.03 梯级遗失 0：无1：有0 ●F1.04 防逆转 0：无1：有0 ●F1.05 安全制动 0：关闭1：使能0 ●F1.06 使能安全的双重检测 0：关闭1：使能0 ●F1.07 高峰使能 0：关闭1：使能0 ●F1.08 全自动使能 0：关闭1：使能0 ●F1.09 节能反向进入运行提示使能 0：关闭1：使能11 ●F1.10 保留 0：关闭1：使能0 ●F2运行参数设置F2.00 启动蜂鸣保持时间 0.0-9.9秒 0.1秒 3.0秒 ● F2.01 抱闸故障检测时间 0.0-9.9秒 0.1秒 2.0秒 ● F2.02 主机测速延时时间 0.0-9.9秒 0.1秒 7.0秒 ●版本号： 1.00控制板MECS-04（V1.2A）的参数设置F2.03 额定主机脉冲 0-99G/N（一转脉冲数） 1 32 ● F2.04 自启动延时时间 0.0-9.9秒 0.1秒 0.8秒 ● F2.05 COMM1功能设置 0～2 1 1 ○ F2.06 COMM2功能设置 0～2 1 0 ○ F2.07 本机通讯地址 0～31F3辅助功能参数设置F3.00 辅助抱闸时间 0.0-9.9秒 0.1秒 0.5秒 ● F3.01 节能抱闸方式 0：正常抱闸0 1 ●1：停止无速度抱闸F3.02 自动加油保持时间 0-999秒 1秒 72秒 ● F3.03 自动加油循环时间 0-999小时 1小时 160小时 ● F3.04 反向运行时间 0-99秒 1秒 15秒 ● F3.05 扶手测速保护时间 0.0-9.9秒 0.1秒 2.0秒 ● F3.06 扶手测速延时 0.0-9.9秒 0.1秒 6.0秒 ● F3.07 梯级遗失保护时间 0.0-9.9秒 0.1秒 1.5秒 ● F3.08 梯级遗失保护延时 0.0-9.9秒 0.1秒 6.0秒 ●1 1 ● F3.09 安全制动器方式 0：无效1：连续工作制2：短时工作制F3.10 安全制动保持时间 0.0-9.9秒 0.1 4.0秒 ● F3.11 检修蜂鸣保持时间 0.0-9.9秒 0.1 3.0秒 ● F3.12 软停止速度限制 00-99 1 05 ● F3.13 停止计算制动距离时间 0.0-9.9秒 0.1 4.5秒●F3.14 制动距离上限 0～9999mm 1 1200mm ●F3.15 制动距离下限 0～9999mm 1 200mm ●F3.16 制动距离计算因子 00.00～99.99 0.01 15.63 ●F3.17 梯级速度计算因子 00.00～99.99 0.01 15.63 ●F3.18 扶手带速度计算因子 0000～9999 1 ●F3.19 软停止保护时间 0～25.0 0.1 20.0 ●F4 Y-△控制参数F4.00 Y型加速时间 0.0-9.9秒 0.1 2.0秒 ● F4.01 Y型运行时间 0.0-9.9秒 0.1 4.0秒 ● F4.02 切换延时时间 0.0～2.0秒 0.1 0.2秒 ●F5 VVVF控制参数F5.00 加速时间 0.0-9.9秒 0.1 5.0 ● F5.01 减速时间 0-99秒 1 5.0 ● F5.02 快车1频率 0-99Hz 1 50 ● F5.03 快车2频率 0-99Hz 1 40 ● F5.04 慢车频率 0-99Hz 1 20 ● F5.05 启动方式 0-1 1 0 ● F5.06 减速方式 0-1 1 0 ● F5.07 运行接触器释放时间 0.0-9.9秒 0.1 1.0秒 ● F5.08 输出速度端子数目 1-2 1 1 ● F5.09 快速曲线设置1-2 1 1 ●F6节能功能设置F6.00 节能方式 0：无效，正常运行1 0 ●1：快慢速循环2：快慢速停车循环3：快速停车循环F6.01 快车运行时间 0-999秒 1 90秒 ●版本号： 1.00控制板MECS-04（V1.2A ）的参数设置F6.02 慢车运行时间 0-999秒 1 60秒 ● F6.03维保天数限制0~999 >800无效1888F7输入功能设置F7.00X0功能1 ●F7.01 X1功能 2 ● F7.02 X2功能 3 ● F7.03 X3功能 44 ● F7.04 X4功能 45 ● F7.05 X5功能 0 ● F7.06 X6功能 7 ● F7.07 X7功能 48 ● F7.08 X8功能 9 ● F7.09 X9功能 10 ● F7.10 X10功能 11 ● F7.11 X11功能 52 ● F7.12 X12功能 13 ● F7.13 X13功能 14 ● F7.14 X14功能 15 ● F7.15 X15功能 16 ● F7.16 X16功能 30 ● F7.17 X17功能 31 ● F7.18 X18功能 73 ● F7.19 X19功能 73 ● F7.20 X20功能 73 ● F7.21 X21功能 73 ● F7.22 X22功能 73 ● F7.23 X23功能 73 ● F7.24 X24功能 73 ● F7.25 X25功能 73 ● F7.26 X26功能 73 ● F7.27 X27功能 73 ● F7.28 X28功能 73 ● F7.29 X29功能 73 ● F7.30 X30功能 73 ● F7.31 X31功能 1 73 ● F7.32 X32功能 73 ● F7.33 X33功能 73 ● F7.34 X34功能 73 ● F7.35 X35功能 73 ● F7.36 X36功能 73 ● F7.37 X37功能 73 ● F7.38 X38功能 73 ● F7.39X39功能0：无效1：检修/正常常开信号 2：上行常开信号 3：下行常开信号 4：触点粘连常开信号 5：驱动链反馈常开信号 6：停止常开信号 7：抱闸打开常开信号 8：安全常开信号 9：上光电常开信号 10：下光电常开信号 11：节能开关常开信号 12：防逆转常开信号 13：左扶手光电常开信号 14：右扶手光电常开信号 15：上梯级光电常开信号 16：下梯级光电常开信号 17：变频速度常开选择 18：驱动方式常开信号 19：消防常开信号 20：故障复位常开信号 21：并联常开信号 22：主机测速常开信号 23：变频器故障常开信号 24：梯路检测常开信号 25：速度跟踪完成常开信号 26：变频频率到达常开信号 27： 安全制动器反馈常开信号28：油位低输入常开信号 29:锁梯常开信号30：触点粘连2常开信号 31：安全检测2常开信号 32-40保留没用41：检修/正常常闭信号输入 42：上行常闭信号输入 43：下行常闭信号输入 44：触点粘连常闭输入 45：驱动链常闭输入 46：停止信号常闭输入 47：抱闸打开常闭信号 48：安全信号常闭输入 49：上有人光电常闭信号 50：下有人光电常闭信号 51：节能开关常闭信号 52：防逆转常闭信号 53：左扶手光电信号 54：右扶手光电信号 55：上梯级光电信号73 ●版本号： 1.00控制板MECS-04（V1.2A ）的参数设置56：下梯级光电信号 57：变频速度常闭信号 58：驱动方式常闭信号 59：消防常闭输入 60：故障复位常闭信号 61：并联常闭信号 62：主机测速常闭输入 63：变频器故障常闭输入 64：梯路检测常闭输入 65：速度跟踪完成常闭输入 66：变频频率到达常闭输入 67：安全制动器反馈常闭输入 68：油位低常闭信号 69：锁梯常闭信号输入 70：触点粘连2常闭信号 71：安全检测2常闭信号 72保留 73：安全回路中的开关信号输入F8输出功能设置F8.00 Y0功能 1 ● F8.01 Y1功能 2 ● F8.02 Y2功能 3 ● F8.03 Y3功能 4 ● F8.04 Y4功能 5 ● F8.05 Y5功能 6 ● F8.06 Y6功能 7 ● F8.07 Y7功能 8 ● F8.08 Y8功能 9 ● F8.09 Y9功能 10 ● F8.10 Y10功能 11 ● F8.11 Y11功能 12 ● F8.12 Y12功能 13 ● F8.13 Y13功能 14 ● F8.14 Y14功能 15 ● F8.15 Y15功能 16 ● F8.16 Y16功能 27 ● F8.17 Y17功能 28 ● F8.18 Y18功能 29 ● F8.19 Y19功能 30 ● F8.20 Y20功能 21 ● F8.21 Y21功能 22 ● F8.22 Y22功能 23 ● F8.23Y23功能0：无效 1：上行接触器/全变频正转信号输出 2：下行接触器/全变频反转信号输出 3：星型接触器/全变频速度端子1输出 4：△型接触器输出/全变频运行接触器输出5：抱闸常开输出 6：辅助抱闸输出 7：加油输出8：安全制动器常开输出 9：故障常开输出 10：照明常开输出 11：上蜂鸣输出 12：下蜂鸣输出 13：上箭头输出 14：上禁止通行输出 15：下箭头输出 16：下禁止通行输出17：变频故障复位信号输出 18：旁路变频速度跟踪信号输出19：变频速度端子2输出 20：变频速度端子3输出（备用）21：旁路变频上行输出 22：旁路变频下行输出 23：旁路变频X1输出 24：旁路变频JINV 输出 25：旁路变频JEAN 输出 26：蜂鸣继电器器输出 27：监控上行输出 28：监控下行输出1 24●版本号： 1.00控制板MECS-04（V1.2A）的参数设置29：监控故障输出30：监控运行输出F9运行信息查询F9.00 扶手带测速脉冲时间F9.01 梯级遗失检测脉冲时间F9.02 主机测速脉冲数F9.03 MCB输入输出状态F9.04 ECB输入输出状态F9.05 程序版本号F9.06 时钟时分F9.07 时钟月日F9.08 时钟年FA记录信息查询FA.00 启动上行次数FA.01 启动下行次数FA.02 当前运行时间 分钟 FA.03 总运行时间分钟 低位分钟 FA.04 总运行时间小时 高位小时 FA.05 第一次故障代码信息FA.06 第一次故障月日FA.07 第二次故障代码信息FA.08 第二次故障月日FA.09 第三次故障代码信息FA.10 第三次故障月日FA.11 第四次故障代码信息FA.12 第四次故障月日FA.13 第五次故障代码信息FA.14 第五次故障月日FA.15 第六次故障代码信息FA.16 第六次故障月日FA.17 第七次故障代码信息FA.18 第七次故障月日FA.19 第八次故障代码信息FA.20 第八次故障月日FA.21 第九次故障代码信息FA.22 第九次故障日期FA.23 第十次故障代码信息FA.24 第十次故障月日FA.25 最近一次故障代码信息FA.26 最近一次故障月日FA.27 最近一次故障时间FB信息删除FB.00 删除运行次数删除记忆的信息FB.01 删除运行时间FB.02 删除故障信息版本号： 1.00控制板MECS-04（V1.2A）的参数设置参数的功能码说明1、F0的功能码参数说明F0-00密码设置出厂设定0000 最小单位 1设定范围 0000～9999键盘操作密码设置：当此参数的值不是0时，设置的密码生效，断电上电后要进入参数菜单必须输入正确密码。

扶梯人行道机组抱闸电源的检查与调整一、事由：公司扶梯人行道机组抱闸电源，针对机组抱闸电磁铁的不同的型号规格，所配的抱闸电源输出电压要求也不同；二、现场检查调整：根据扶梯人行道机组抱闸电源的不同型号规格，在现场调试、开车前，安装人员应检查、核实抱闸电源输入电压和输出电压是否正常、符合要求，电压偏低或偏高会影响机组抱闸电磁铁的正常工作；具体说明如下：三、CY-BC抱闸电源说明：（在公司发放的设备随机文件中也有说明）1.输入额定电压220V允许波动±15%；2.抱闸电源的调节：VOL：调节维持电压值，TIM：调节打开抱闸的励磁电压的维持时间调节方式均为顺时针增大，逆时针减小，配合使用万用表直流档，测量抱闸CY-BC的输出端B+、B-，在上电后会出现200V左右的瞬间高压，该高压的维持时间即用TIME调节，高压过后，电压恢复到VOL设定的维持电压值。

如果抱闸电源正常工作，DS1指示灯应长亮（DS2在上电的瞬间较亮，在维持时间TIME过后变暗，DS2指示灯后期产品才配备）3. 抱闸电源的维持电压值：电磁铁型号抱闸电源输出维持直流电压值（DOOUT）DZT-L 50VDZT-H 36VHXZD-450 60V4. 如果有变频功能的控制柜，请按如下方法测维持电压：同时用螺丝刀顶住JYX和JBZ两只接触器，然后再根据以上方法调整维持电压。

（为免变频器工作时对抱闸电源CY-BC维持电压的影响）调节维持电压值调节打开抱闸的励磁电压的维持时间输入额定电压输出维持电压网络电话使用说明按键说明(*键为呼叫) (7键为确定)（1）值班室呼叫各梯按键步骤先按 * 键再拨梯号最后按7 键确认例如:拨1号梯步骤为 * 01 7拨18号梯步骤为 * 18 7（2） 当有电梯呼叫值班室时主机上显示的号码即电梯的梯号十位个位解码器拨码开关：8 4 2 1 8 4 2 1 1号梯： on off on off off off off on5号梯： on 0ff 0n 0ff off on off on10号梯：off off off on on off on off16号梯：off off off on off on on off27号梯：off off on off off on on on注意：还有一种解码器上未标“十位、个位”的按二进制来拨码总线电话接法第一种：第二种：常熟曳引机盘式制动器拆卸、安装、调整方法盘式制动器拆卸、安装、调整结合示意图具体如下：一、制动器拆卸方法1、松开螺钉7和螺钉8；2、将长螺栓4从导向套6中拧出，连同弹簧座2及弹簧3一起取出；3、将短螺栓1从螺杆9中拧出，连同弹簧座2及弹簧3一起取出；4、通电松闸，将制动器绕螺杆9翻转，使整个制动器从制动盘中脱离出来，断电；5、将制动器整个从螺杆9中取出，轻放于软质垫板上。
