Dsplink的编译

DSP常见问题解答如何选择外部时钟？DSP的内部指令周期较高，外部晶振的主频不够，因此DSP大多数片内均有PLL。

但每个系列不尽相同。

1)TMS320C2000系列：TMS320C20x：PLL可以÷2，×1，×2和×4，因此外部时钟可以为5MHz－40MHz。

TMS320F240：PLL可以÷2，×1，×1.5，×2，×2.5，×3，×4，×4.5，×5和×9，因此外部时钟可以为2.22MHz－40MHz。

TMS320F241/C242/F243：PLL可以×4，因此外部时钟为5MHz。

TMS320LF24xx：PLL可以由RC调节，因此外部时钟为4MHz－20MHz。

TMS320LF24xxA：PLL可以由RC调节，因此外部时钟为4MHz－20MHz。

2)TMS320C3x系列：TMS320C3x：没有PLL，因此外部主频为工作频率的2倍。

TMS320VC33：PLL可以÷2，×1，×5，因此外部主频可以为12MHz －100MHz。

3)TMS320C5000系列：TMS320VC54xx：PLL可以÷4，÷2，×1-32，因此外部主频可以为0.625MHz－50MHz。

TMS320VC55xx：PLL可以÷4，÷2，×1-32，因此外部主频可以为6.25MHz－300MHz。

4)TMS320C6000系列：TMS320C62xx：PLL可以×1，×4，×6，×7，×8，×9，×10和×11，因此外部主频可以为11.8MHz－300MHz。

TMS320C67xx：PLL可以×1和×4，因此外部主频可以为12.5MHz－230MHz。

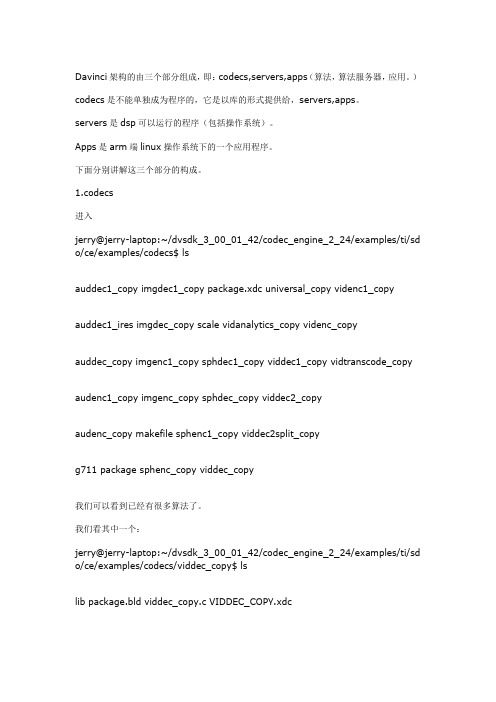

Davinci架构的由三个部分组成，即：codecs,servers,apps（算法，算法服务器，应用。

）codecs是不能单独成为程序的，它是以库的形式提供给，servers,apps。

servers是dsp可以运行的程序（包括操作系统）。

Apps是arm端linux操作系统下的一个应用程序。

下面分别讲解这三个部分的构成。

1.codecs进入jerry@jerry-laptop:~/dvsdk_3_00_01_42/codec_engine_2_24/examples/ti/sd o/ce/examples/codecs$ lsauddec1_copy imgdec1_copy package.xdc universal_copy videnc1_copy auddec1_ires imgdec_copy scale vidanalytics_copy videnc_copyauddec_copy imgenc1_copy sphdec1_copy viddec1_copy vidtranscode_copy audenc1_copy imgenc_copy sphdec_copy viddec2_copyaudenc_copy makefile sphenc1_copy viddec2split_copyg711 package sphenc_copy viddec_copy我们可以看到已经有很多算法了。

我们看其中一个：jerry@jerry-laptop:~/dvsdk_3_00_01_42/codec_engine_2_24/examples/ti/sd o/ce/examples/codecs/viddec_copy$ lslib package.bld viddec_copy.c VIDDEC_COPY.xdcmakefile package.xdc viddec_copy_ti.h VIDDEC_COPY.xspackage package.xs viddec_copy_ti_priv.h可以看出，一个算法有1.makefile文件，我们编译算法执行make的时候就是使用的makefile.2.viddec_copy_ti_priv.h，viddec_copy_ti.h，viddec_copy_ti.h是算法的源代码。

关于DSP中的lib今天在群里讨论了关于lib，受益匪浅，类似的把东西总结一下，希望以后大家遇到这样的问题后，能很容易的解决。

在此也练一下笔法，从小就讨厌写东西，今天试一试，有不足之处还请大家见谅。

帮助留的第二个问题，我们好多学员都在群里讨论了，收获很多，我就把讨论的内容和论坛上以前别人发的一部分内容总结的写一下。

.lib文件是库文件，寄存器地址和对应的标示符定义都包含在这个库里面了，里面包括标准的C/C++运行支持库函数，浮点运算程序，系统启动程序_c_int00 等，这些库中也包括由汇编实现的子程序，可以在汇编中调用，比如除法子程序 FD$$DIV等。

从编程的角度讲，通常有静态库文件和动态库文件。

静态库文件就是.lib文件，动态库文件就是.dll文件。

内容一样，都是将函数封装在一起编译后供自己或他人调用。

好处在于编译后的库文件看不到源代码，可保密；同时不会因为不小心修改了函数而出问题，便于维护。

两种库的区别在于静态库被调用时直接加载到内存，而动态库再是在需要的时候加载到内存，不使用的时候再从内存释放。

对于dll与lib的解释，002+吻之龙<*****************> 给出了相信的解释(1)lib是编译时需要的，dll是运行时需要的。

如果要完成源代码的编译，有lib就够了。

如果也使动态连接的程序运行起来，有dll就够了。

在开发和调试阶段，当然最好都有。

(2) 一般的动态库程序有lib文件和dll文件。

lib文件是必须在编译期就连接到应用程序中的，而dll文件是运行期才会被调用的。

如果有dll文件，那么对应的lib文件一般是一些索引信息，具体的实现在dll文件中。

如果只有lib文件，那么这个lib文件是静态编译出来的，索引和实现都在其中。

静态编译的lib文件有好处：给用户安装时就不需要再挂动态库了。

但也有缺点，就是导致应用程序比较大，而且失去了动态库的灵活性，在版本升级时，同时要发布新的应用程序才行。

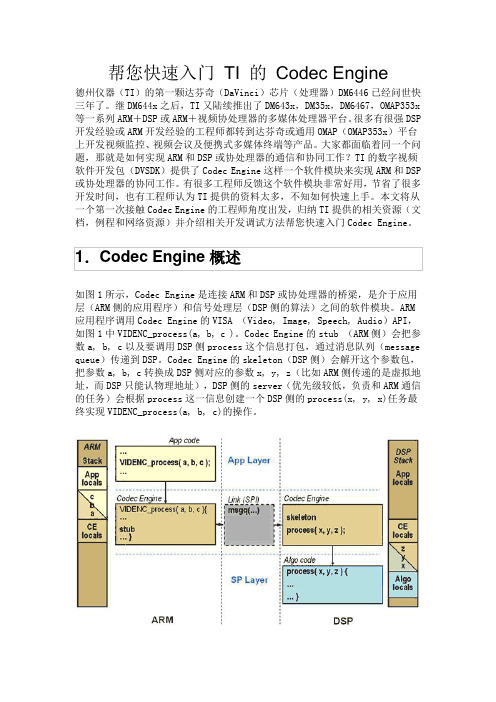

帮您快速入门TI 的Codec Engine德州仪器（TI）的第一颗达芬奇（DaVinci）芯片（处理器）DM6446已经问世快三年了。

继DM644x之后，TI又陆续推出了DM643x，DM35x，DM6467，OMAP353x 等一系列ARM＋DSP或ARM＋视频协处理器的多媒体处理器平台。

很多有很强DSP 开发经验或ARM开发经验的工程师都转到达芬奇或通用OMAP（OMAP353x）平台上开发视频监控、视频会议及便携式多媒体终端等产品。

大家都面临着同一个问题，那就是如何实现ARM和DSP或协处理器的通信和协同工作？TI的数字视频软件开发包（DVSDK）提供了Codec Engine这样一个软件模块来实现ARM和DSP 或协处理器的协同工作。

有很多工程师反馈这个软件模块非常好用，节省了很多开发时间，也有工程师认为TI提供的资料太多，不知如何快速上手。

本文将从一个第一次接触Codec Engine的工程师角度出发，归纳TI提供的相关资源（文档，例程和网络资源）并介绍相关开发调试方法帮您快速入门Codec Engine。

如图1所示，Codec Engine是连接ARM和DSP或协处理器的桥梁，是介于应用层（ARM侧的应用程序）和信号处理层（DSP侧的算法）之间的软件模块。

ARM 应用程序调用Codec Engine的VISA （Video, Image, Speech, Audio）API，如图1中VIDENC_process(a, b, c )。

Codec Engine的stub （ARM侧）会把参数a, b, c以及要调用DSP侧process这个信息打包，通过消息队列（message queue）传递到DSP。

Codec Engine的skeleton（DSP侧）会解开这个参数包，把参数a, b, c转换成DSP侧对应的参数x, y, z（比如ARM侧传递的是虚拟地址，而DSP只能认物理地址），DSP侧的server（优先级较低，负责和ARM通信的任务）会根据process这一信息创建一个DSP侧的process(x, y, x)任务最终实现VIDENC_process(a, b, c)的操作。

zynqmpsoc 通用编译方法全文共四篇示例，供读者参考第一篇示例：Zynq MPSoC 是赛灵思公司推出的一款功能强大的可编程芯片，它集成了ARM 处理器和FPGA，可在一个芯片上实现复杂的计算任务。

在开发基于Zynq MPSoC 的应用程序时，一个重要的步骤就是编译程序。

本文将介绍一种通用的编译方法，帮助开发人员更高效地进行程序编译。

一、选择合适的编译工具在Zynq MPSoC 的开发过程中，选择合适的编译工具是非常重要的。

常见的编译工具包括Vivado HLS、Vivado SDK、SDSoC 和Petalinux 等。

根据项目的具体要求，选择适合的编译工具能够提高效率和准确性。

Vivado HLS 是一个C、C++ 代码到IP 或RTL 代码的转换工具，能够将高级语言代码转换为硬件描述语言代码，通过Vivado 工具链进行综合和实现。

当需要在Zynq MPSoC 中实现特定的硬件加速器时，Vivado HLS 是一个非常有用的工具。

Vivado SDK 则是用于开发基于ARM 处理器的软件应用程序的工具。

通过Vivado SDK，开发人员可以方便地进行应用程序的编译、调试和性能优化。

SDSoC 是赛灵思推出的一款基于LLVM 的编译工具，能够将C、C++ 代码编译成FPGA 可加速的硬件逻辑。

SDSoC 还提供了多种优化选项，开发人员可以灵活地调整编译过程，以获得更好的性能。

Petalinux 是一个Linux 发行版，专门设计用于嵌入式系统。

Petalinux 的优势在于能够为Zynq MPSoC 提供一个轻量化的Linux 系统，方便开发人员进行应用程序的部署和调试。

二、创建工程在选择了合适的编译工具后，接下来就是创建工程。

在Vivado HLS 中，可以通过Vivado IDE 创建一个新的工程，导入需要转换的高级语言代码，并进行综合和实现。

在Vivado SDK 中，也可以通过Vivado IDE 创建一个新的软件工程，导入需要编译的源代码，并进行编译、调试和性能分析。

dsp原理与开发编程DSP（Digital Signal Processing）是数字信号处理的简称，它是利用数字技术对信号进行处理和分析的一种方法。

它主要应用于音频、图像、视频和通信等领域，能够对这些信号进行滤波、变换、编码、解码、压缩、增强、识别等操作。

DSP的基本原理是将模拟信号转换为数字信号，通过在数字域中进行计算和处理，再将数字信号转换为模拟信号。

这个过程主要包括信号采样、量化、编码、数字滤波、时域和频域分析等步骤。

在DSP的开发编程中，主要使用的编程语言是C/C++和MATLAB。

C/C++是一种通用的编程语言，适用于各种平台和嵌入式系统，它可以实现高效的算法和数据处理。

MATLAB 则是一种高级的数学软件，它提供了丰富的信号处理函数和工具箱，可以方便地进行信号处理和分析。

在DSP的开发编程中，常用的算法和技术包括滤波、快速傅里叶变换（FFT）、信号重构、自适应滤波、波束形成、多通道处理等。

开发人员可以根据具体的应用需求选择合适的算法和技术，并结合相应的编程语言进行实现和调试。

除了基本的信号处理算法和技术外，还可以使用硬件加速技术来提高DSP的性能。

常用的硬件加速技术包括使用FPGA （Field Programmable Gate Array）和ASIC（Application-Specific Integrated Circuit）等可编程逻辑器件，以及使用GPU （Graphics Processing Unit）等图形处理器。

总之，DSP原理与开发编程是一门涉及信号处理和算法实现的技术，可以应用于多个领域。

通过合理选择算法和技术，并结合相应的编程语言和硬件加速技术，可以实现高效、精确和可靠的数字信号处理。

一、绪言针对当前应用的复杂性，SOC芯片更好能能满足应用和媒体的需求，集成众多接口，用ARM做为应用处理器进行多样化的应用开发和用户界面和接口，利用DSP进行算法加速，特别是媒体的编解码算法加速，既能够保持算法的灵活性，又能提供强大的处理能力。

德州仪器（TI）继第一系列Davinci芯片DM644x之后，又陆续推出了DM643x，DM35x/36x，DM6467，OMAP35x，OMAPLx等一系列ARM＋DSP或ARM＋视频协处理器的多媒体处理器平台。

众多有很强DSP开发经验的工程师，以及应用处理开发经验的工程师都转到使用达芬奇或OMAP平台上开发视频监控、视频会议及便携式多媒体终端等产品。

基于ARM+DSP的芯片架构，如何进行开发实现做期望的嵌入式应用呢？传统的芯片，基本是一个处理器内核，或者是通用处理器如ARM，或者是DSP。

对于控制和用户接口，一般用通用处理器实现，算法处理或者媒体处理则依赖于DSP或者硬件芯片，很多系统都是双芯片的架构。

开发模式也比较单纯，比如ARM芯片，有ARM的的仿真工具，基于OS之上进行应用开发；DSP有DSP的开发工具，如TI的CCS以及510、560的仿真器，可以进行算法的移植、优化、跟踪、调试等。

这时，所需要的经验也比较单一。

基于ARM+DSP的双核架构，很多工程师不知道如何入手进行开发，提出了很多的疑问，比如对ARM工程师，很困惑的是如何使用DSP的资源？如何进行数据的交互？如何保持双核之间的同步？对DSP工程师，则问到如何进行ARM调试？如何启动DSP？如果进行媒体加速，如何操作外设获取或发送数据等二、芯片介绍基于不同的开发经验和基础，ARM工程师和DSP工程师会从完全不同的角度来看SOC的芯片，以至于拿到SOC的芯片根本不知道如何入手，这里就本人的经验与大家分享一下。

首先ARM+DSP的芯片，他是一个双核的，对应ARM和DSP分别是不同的指令集和编译器，可以把SOC的芯片看成是两个单芯片的合成，需要两套不同的开发工具，CCS3.3可以进行芯片级的调试和仿真，但是对应ARM和DSP需要选择不同的平台。

在DVEVM上，内存是256M，所以Codec中的例程都是按照256M内存进行配置的。

而在，其他一些具体应用中，目标板的内存不一定为256M。

所以，内存配置是Davinci开发板上一项重要的技术。

笔者公司的开发板是128M，根据相关的文档，重新配置，编译了程序。

在128M开发板上成功运行了Video_copy例程。

具体步骤如下：DDR内存是ARM和DSP共享的，从Ox80000000到0x90000000。

内存分为了如下几部分：1：Linux Partition：在ARM linux是按照4KB进行分页。

这部分内存由linux独自使用，由于有虚拟内存，所以开发者不能直接操作内存。

2：CMEM: Contiguous Memory Allocator。

用于ARM和DSP之间共享内存。

由于linux上内存采用了虚拟机制，分配的内存可能不是连续的；而DSP端内存没有虚拟内存机制一块内存在物理上是连续的。

因此，如果直接将一块内存作为参数传递给DSP端进行处理，就得不到正确的结果。

因此CMEM就是解决这个问题而出现的。

通过CMEM可以开辟连续的内存，用于ARM和DSP端共享内存。

3：The DDRALGHEAP and DDR Sections：用于CODEC动态开辟内存4: DDR（DDR2在codec engine1.2）:用于存放DSP端代码端和静态数据。

5：The DSPLINKMEM Section:用于DSPlink,6：RESET_VECTOR:用于DSP RESET vector.必须128直接，起始地址必须是整数M.因此：总内存=DSP server内存+CMEM+linux内存。

后面，是笔者内存的具体配置：具体步骤：一DSPlink 1.3需要从新编译才能够运行。

编译步骤如下：1进入<DVEVM>/dsplink_1_30_*/packages/dsplink目录2打开config/all/CFG_Davinci.TXT 文件3按照图进行修改。
