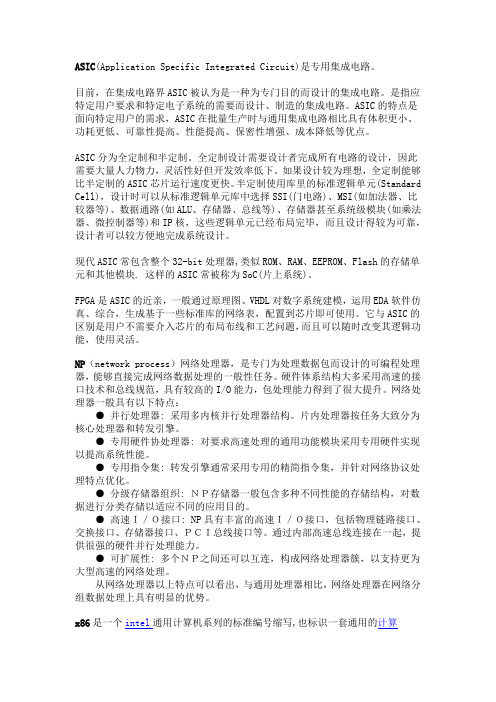

ASIC(Application Specific Integrated Circuit)是专用集成电路。
目前，在集成电路界ASIC被认为是一种为专门目的而设计的集成电路。
是指应特定用户要求和特定电子系统的需要而设计、制造的集成电路。
ASIC的特点是面向特定用户的需求，ASIC在批量生产时与通用集成电路相比具有体积更小、功耗更低、可靠性提高、性能提高、保密性增强、成本降低等优点。
ASIC分为全定制和半定制。
全定制设计需要设计者完成所有电路的设计，因此需要大量人力物力，灵活性好但开发效率低下。
如果设计较为理想，全定制能够比半定制的ASIC芯片运行速度更快。
半定制使用库里的标准逻辑单元(Standard Cell)，设计时可以从标准逻辑单元库中选择SSI(门电路)、MSI(如加法器、比较器等)、数据通路(如ALU、存储器、总线等)、存储器甚至系统级模块(如乘法器、微控制器等)和IP核，这些逻辑单元已经布局完毕，而且设计得较为可靠，设计者可以较方便地完成系统设计。
现代ASIC常包含整个32-bit处理器,类似ROM、RAM、EEPROM、Flash的存储单元和其他模块. 这样的ASIC常被称为SoC(片上系统)。
FPGA是ASIC的近亲，一般通过原理图、VHDL对数字系统建模，运用EDA软件仿真、综合，生成基于一些标准库的网络表，配置到芯片即可使用。
它与ASIC的区别是用户不需要介入芯片的布局布线和工艺问题，而且可以随时改变其逻辑功能，使用灵活。
NP（network process）网络处理器，是专门为处理数据包而设计的可编程处理器，能够直接完成网络数据处理的一般性任务。
硬件体系结构大多采用高速的接口技术和总线规范，具有较高的I/O能力，包处理能力得到了很大提升。
网络处理器一般具有以下特点：● 并行处理器: 采用多内核并行处理器结构。
片内处理器按任务大致分为核心处理器和转发引擎。
● 专用硬件协处理器: 对要求高速处理的通用功能模块采用专用硬件实现以提高系统性能。

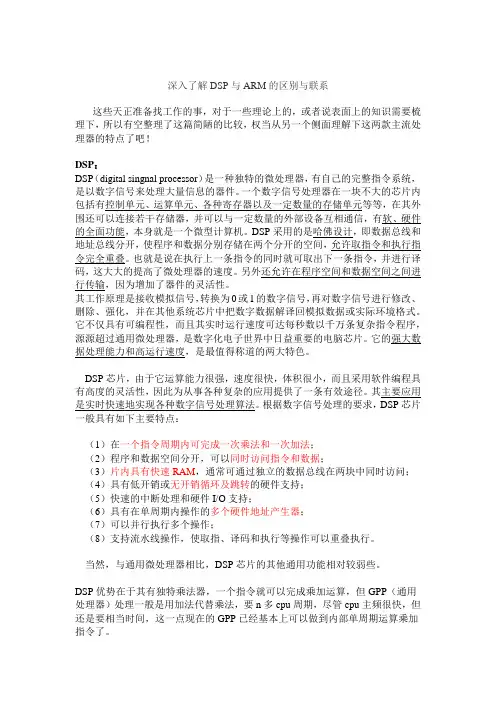

深入了解DSP与ARM的区别与联系这些天正准备找工作的事，对于一些理论上的，或者说表面上的知识需要梳理下，所以有空整理了这篇简陋的比较，权当从另一个侧面理解下这两款主流处理器的特点了吧！DSP：DSP（digital singnal processor）是一种独特的微处理器，有自己的完整指令系统，是以数字信号来处理大量信息的器件。
一个数字信号处理器在一块不大的芯片内包括有控制单元、运算单元、各种寄存器以及一定数量的存储单元等等，在其外围还可以连接若干存储器，并可以与一定数量的外部设备互相通信，有软、硬件的全面功能，本身就是一个微型计算机。
DSP采用的是哈佛设计，即数据总线和地址总线分开，使程序和数据分别存储在两个分开的空间，允许取指令和执行指令完全重叠。
也就是说在执行上一条指令的同时就可取出下一条指令，并进行译码，这大大的提高了微处理器的速度。
另外还允许在程序空间和数据空间之间进行传输，因为增加了器件的灵活性。
其工作原理是接收模拟信号，转换为0或1的数字信号，再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。
它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，源源超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。
它的强大数据处理能力和高运行速度，是最值得称道的两大特色。
DSP芯片，由于它运算能力很强，速度很快，体积很小，而且采用软件编程具有高度的灵活性，因此为从事各种复杂的应用提供了一条有效途径。
其主要应用是实时快速地实现各种数字信号处理算法。
根据数字信号处理的要求，DSP芯片一般具有如下主要特点：（1）在一个指令周期内可完成一次乘法和一次加法；（2）程序和数据空间分开，可以同时访问指令和数据；（3）片内具有快速RAM，通常可通过独立的数据总线在两块中同时访问；（4）具有低开销或无开销循环及跳转的硬件支持；（5）快速的中断处理和硬件I/O支持；（6）具有在单周期内操作的多个硬件地址产生器；（7）可以并行执行多个操作；（8）支持流水线操作，使取指、译码和执行等操作可以重叠执行。

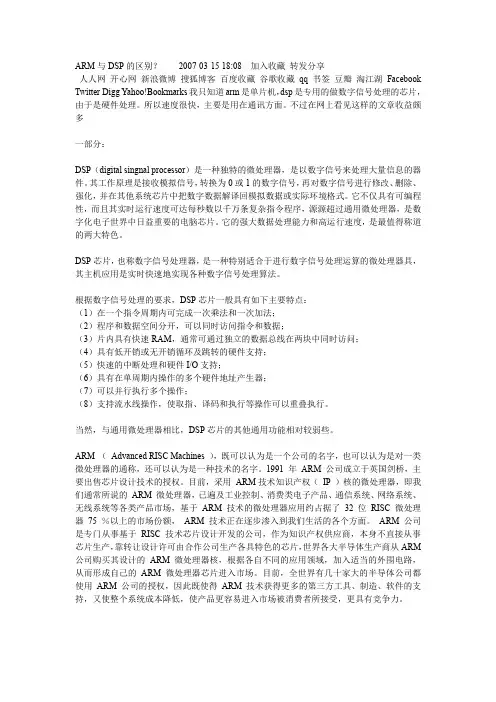

ARM与DSP的区别？2007-03-15 18:08 加入收藏转发分享人人网开心网新浪微博搜狐博客百度收藏谷歌收藏qq书签豆瓣淘江湖Facebook Twitter DiggYahoo!Bookmarks我只知道arm是单片机，dsp是专用的做数字信号处理的芯片，由于是硬件处理。
所以速度很快，主要是用在通讯方面。
不过在网上看见这样的文章收益颇多一部分：DSP（digital singnal processor）是一种独特的微处理器，是以数字信号来处理大量信息的器件。
其工作原理是接收模拟信号，转换为0或1的数字信号，再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。
它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，源源超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。
它的强大数据处理能力和高运行速度，是最值得称道的两大特色。
DSP芯片，也称数字信号处理器，是一种特别适合于进行数字信号处理运算的微处理器具，其主机应用是实时快速地实现各种数字信号处理算法。
根据数字信号处理的要求，DSP芯片一般具有如下主要特点：（1）在一个指令周期内可完成一次乘法和一次加法；（2）程序和数据空间分开，可以同时访问指令和数据；（3）片内具有快速RAM，通常可通过独立的数据总线在两块中同时访问；（4）具有低开销或无开销循环及跳转的硬件支持；（5）快速的中断处理和硬件I/O支持；（6）具有在单周期内操作的多个硬件地址产生器；（7）可以并行执行多个操作；（8）支持流水线操作，使取指、译码和执行等操作可以重叠执行。
当然，与通用微处理器相比，DSP芯片的其他通用功能相对较弱些。
ARM （Advanced RISC Machines ），既可以认为是一个公司的名字，也可以认为是对一类微处理器的通称，还可以认为是一种技术的名字。
1991 年ARM 公司成立于英国剑桥，主要出售芯片设计技术的授权。

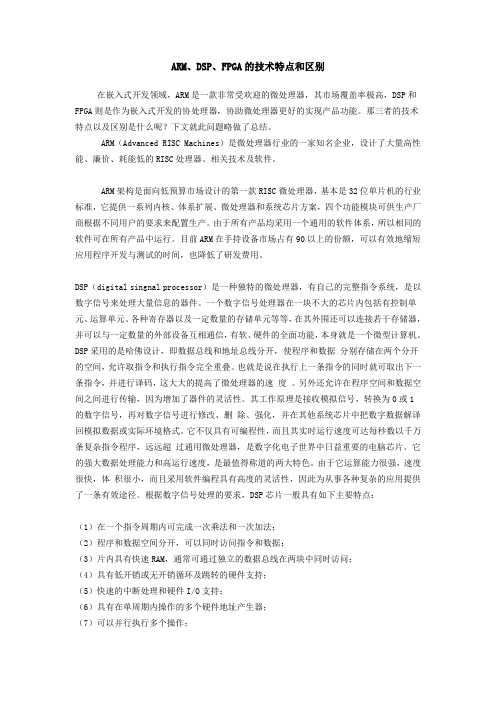

ARM、DSP、FPGA的技术特点和区别在嵌入式开发领域，ARM是一款非常受欢迎的微处理器，其市场覆盖率极高，DSP和FPGA则是作为嵌入式开发的协处理器，协助微处理器更好的实现产品功能。
那三者的技术特点以及区别是什么呢？下文就此问题略做了总结。
ARM（Advanced RISC Machines）是微处理器行业的一家知名企业，设计了大量高性能、廉价、耗能低的RISC处理器、相关技术及软件。
ARM架构是面向低预算市场设计的第一款RISC微处理器，基本是32位单片机的行业标准，它提供一系列内核、体系扩展、微处理器和系统芯片方案，四个功能模块可供生产厂商根据不同用户的要求来配置生产。
由于所有产品均采用一个通用的软件体系，所以相同的软件可在所有产品中运行。
目前ARM在手持设备市场占有90以上的份额，可以有效地缩短应用程序开发与测试的时间，也降低了研发费用。
DSP（digital singnal processor）是一种独特的微处理器，有自己的完整指令系统，是以数字信号来处理大量信息的器件。
一个数字信号处理器在一块不大的芯片内包括有控制单元、运算单元、各种寄存器以及一定数量的存储单元等等，在其外围还可以连接若干存储器，并可以与一定数量的外部设备互相通信，有软、硬件的全面功能，本身就是一个微型计算机。
DSP采用的是哈佛设计，即数据总线和地址总线分开，使程序和数据分别存储在两个分开的空间，允许取指令和执行指令完全重叠。
也就是说在执行上一条指令的同时就可取出下一条指令，并进行译码，这大大的提高了微处理器的速度。
另外还允许在程序空间和数据空间之间进行传输，因为增加了器件的灵活性。
其工作原理是接收模拟信号，转换为0或1的数字信号，再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。
它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，远远超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。
三分钟了解ARM、DSP及FPGA的区别ARM（Advanced RISC Machines）是微处理器行业的一家知名企业，设计了大量高性能、廉价、耗能低的RISC处理器、相关技术及软件。
ARM架构是面向低预算市场设计的第一款RISC微处理器，基本是32位单片机的行业标准，它提供一系列内核、体系扩展、微处理器和系统芯片方案，四个功能模块可供生产厂商根据不同用户的要求来配置生产。
由于所有产品均采用一个通用的软件体系，所以相同的软件可在所有产品中运行。
目前ARM在手持设备市场占有90以上的份额，可以有效地缩短应用程序开发与测试的时间，也降低了研发费用。
DSP（digital singnal processor）是一种独特的微处理器，有自己的完整指令系统，是以数字信号来处理大量信息的器件。
一个数字信号处理器在一块不大的芯片内包括有控制单元、运算单元、各种寄存器以及一定数量的存储单元等等，在其外围还可以连接若干存储器，并可以与一定数量的外部设备互相通信，有软、硬件的全面功能，本身就是一个微型计算机。
DSP采用的是哈佛设计，即数据总线和地址总线分开，使程序和数据分别存储在两个分开的空间，允许取指令和执行指令完全重叠。
也就是说在执行上一条指令的同时就可取出下一条指令，并进行译码，这大大的提高了微处理器的速度。
另外还允许在程序空间和数据空间之间进行传输，因为增加了器件的灵活性。
其工作原理是接收模拟信号，转换为0或1的数字信号，再对数字信号进行修改、删除、强化，并在其他系统芯片中把数字数据解译回模拟数据或实际环境格式。
它不仅具有可编程性，而且其实时运行速度可达每秒数以千万条复杂指令程序，远远超过通用微处理器，是数字化电子世界中日益重要的电脑芯片。
它的强大数据处理能力和高运行速度，是最值得称道的两大特色。
由于它运算能力很强，速度很快，体积很小，而且采用软件编程具有高度的灵活性，因此为从事各种复杂的应用提供了一条有效途径。

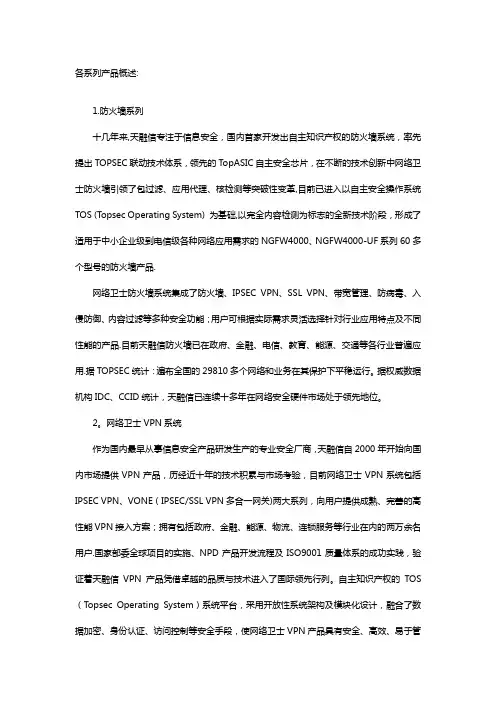

各系列产品概述:1.防火墙系列十几年来,天融信专注于信息安全，国内首家开发出自主知识产权的防火墙系统，率先提出TOPSEC联动技术体系，领先的TopASIC自主安全芯片，在不断的技术创新中网络卫士防火墙引领了包过滤、应用代理、核检测等突破性变革,目前已进入以自主安全操作系统TOS (Topsec Operating System) 为基础,以完全内容检测为标志的全新技术阶段，形成了适用于中小企业级到电信级各种网络应用需求的NGFW4000、NGFW4000-UF系列60多个型号的防火墙产品.网络卫士防火墙系统集成了防火墙、IPSEC VPN、SSL VPN、带宽管理、防病毒、入侵防御、内容过滤等多种安全功能；用户可根据实际需求灵活选择针对行业应用特点及不同性能的产品.目前天融信防火墙已在政府、金融、电信、教育、能源、交通等各行业普遍应用.据TOPSEC统计：遍布全国的29810多个网络和业务在其保护下平稳运行。
据权威数据机构IDC、CCID统计，天融信已连续十多年在网络安全硬件市场处于领先地位。
2。
网络卫士VPN系统作为国内最早从事信息安全产品研发生产的专业安全厂商，天融信自2000年开始向国内市场提供VPN产品，历经近十年的技术积累与市场考验，目前网络卫士VPN系统包括IPSEC VPN、VONE（IPSEC/SSL VPN多合一网关)两大系列，向用户提供成熟、完善的高性能VPN接入方案；拥有包括政府、金融、能源、物流、连锁服务等行业在内的两万余名用户.国家部委全球项目的实施、NPD产品开发流程及ISO9001质量体系的成功实践，验证着天融信VPN产品凭借卓越的品质与技术进入了国际领先行列。
自主知识产权的TOS （Topsec Operating System）系统平台，采用开放性系统架构及模块化设计，融合了数据加密、身份认证、访问控制等安全手段，使网络卫士VPN产品具有安全、高效、易于管理和扩展等特点.从2002年国内最早提出支持双边NAT穿越、第一个实现全动态组网；到2007年国内首发千兆线速VPN、首创全面支持分级可信接入VPN产品,2008年又在权威机构横向测评中，性能指标远远超越对手。
防火墙硬件ASIC、NP、X86、RISC、DSP 、ARM技术介绍

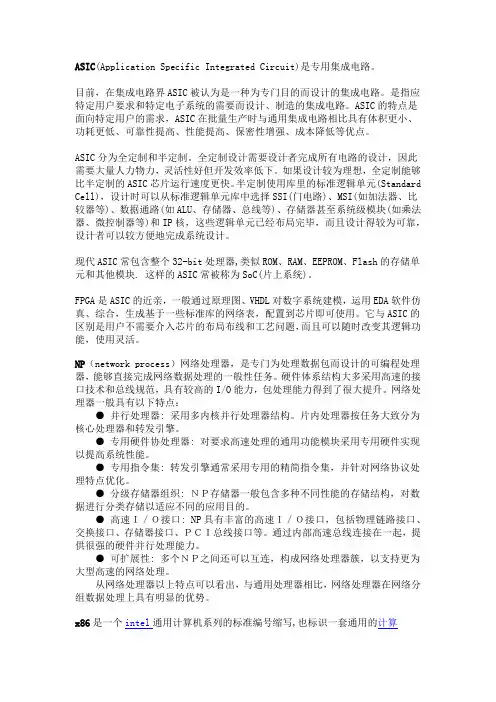

ASIC(Application Specific Integrated Circuit)是专用集成电路。
目前，在集成电路界ASIC被认为是一种为专门目的而设计的集成电路。
是指应特定用户要求和特定电子系统的需要而设计、制造的集成电路。
ASIC的特点是面向特定用户的需求，ASIC在批量生产时与通用集成电路相比具有体积更小、功耗更低、可靠性提高、性能提高、保密性增强、成本降低等优点。
ASIC分为全定制和半定制。
全定制设计需要设计者完成所有电路的设计，因此需要大量人力物力，灵活性好但开发效率低下。
如果设计较为理想，全定制能够比半定制的ASIC芯片运行速度更快。
半定制使用库里的标准逻辑单元(Standard Cell)，设计时可以从标准逻辑单元库中选择SSI(门电路)、MSI(如加法器、比较器等)、数据通路(如ALU、存储器、总线等)、存储器甚至系统级模块(如乘法器、微控制器等)和IP核，这些逻辑单元已经布局完毕，而且设计得较为可靠，设计者可以较方便地完成系统设计。
现代ASIC常包含整个32-bit处理器,类似ROM、RAM、EEPROM、Flash的存储单元和其他模块. 这样的ASIC常被称为SoC(片上系统)。
FPGA是ASIC的近亲，一般通过原理图、VHDL对数字系统建模，运用EDA软件仿真、综合，生成基于一些标准库的网络表，配置到芯片即可使用。
它与ASIC的区别是用户不需要介入芯片的布局布线和工艺问题，而且可以随时改变其逻辑功能，使用灵活。
NP（network process）网络处理器，是专门为处理数据包而设计的可编程处理器，能够直接完成网络数据处理的一般性任务。
硬件体系结构大多采用高速的接口技术和总线规范，具有较高的I/O能力，包处理能力得到了很大提升。
网络处理器一般具有以下特点：
● 并行处理器: 采用多内核并行处理器结构。
片内处理器按任务大致分为核心处理器和转发引擎。
● 专用硬件协处理器: 对要求高速处理的通用功能模块采用专用硬件实现以提高系统性能。
● 专用指令集: 转发引擎通常采用专用的精简指令集，并针对网络协议处理特点优化。
● 分级存储器组织: ＮＰ存储器一般包含多种不同性能的存储结构，对数据进行分类存储以适应不同的应用目的。
● 高速Ｉ／Ｏ接口: NP具有丰富的高速Ｉ／Ｏ接口，包括物理链路接口、交换接口、存储器接口、ＰＣＩ总线接口等。
通过内部高速总线连接在一起，提供很强的硬件并行处理能力。
● 可扩展性: 多个ＮＰ之间还可以互连，构成网络处理器簇，以支持更为大型高速的网络处理。
从网络处理器以上特点可以看出，与通用处理器相比，网络处理器在网络分组数据处理上具有明显的优势。
x86是一个intel通用计算机系列的标准编号缩写,也标识一套通用的计算机指令集合,X 与处理器没有任何关系，它是一个对所有*86系统的简单的通配符定义，例如：i386, 586,奔腾(pentium)。
由于早期intel的CPU编号都是如8086,80286来编号,由于这整个系列的CPU 都是指令兼容的,所以都用X86来标识所使用的指令集合如今的奔腾,P2,P4,赛扬系列都是支持X86指令系统的,所以都属于X86家族；
X86指令集是美国Intel公司为其第一块16位CPU(i8086)专门开发的，美国IBM公司1981年推出的世界第一台PC机中的CPU--i8088(i8086简化版)使用的也是X86指令，同时电脑中为提高浮点数据处理能力而增加的X87芯片系列数学协处理器则另外使用X87指令，以后就将X86指令集和X87指令集统称为X86指令集。
虽然随着CPU技术的不断发展，Intel陆续研制出更新型的i80386、i80486直到今天的Pentium 4(以下简为P4)系列，但为了保证电脑能继续运行以往开发的各类应用程序以保护和继承丰富的软件资源，所以Intel公司所生产的所有CPU仍然继续使用X86指令集，所以它的CPU仍属于X86系列。
RISC（reduced instruction set computer，精简指令集计算机）是一种执行较少类型计算机指令的微处理器，起源于80年代的MIPS主机（即RISC机），RISC机中采用的微处理器统称RISC处理器。
这样一来，它能够以更快的速度执行操作（每秒执行更多百万条指令，即MIPS）。
因为计算机执行每个指令类型都需要额外的晶体管和电路元件，计算机指令集越大就会使微处理器更复杂，执行操作也会更慢。
RISC主要特点：
RISC微处理器不仅精简了指令系统，采用超标量和超流水线结构；它们的指令数目只有几十条，却大大增强了并行处理能力。
如：1987年Sun Microsystem公司推出的SPARC芯片就是一种超标量结构的RISC处理器。
而SGI公司推出的MIPS处理器则采用超流水线结构，这些RISC处理器在构建并行精简指令系统多处理机中起着核心的作用。
RISC处理器是当今UNIX领域64位多处理机的主流芯片
性能特点一：由于指令集简化后，流水线以及常用指令均可用硬件执行；
性能特点二：采用大量的寄存器，使大部分指令操作都在寄存器之间进行，提高了处理速度；性能特点三：采用缓存—主机—外存三级存储结构，使取数与存数指令分开执行，使处理器可以完成尽可能多的工作，且不因从存储器存取信息而放慢处理速度。
