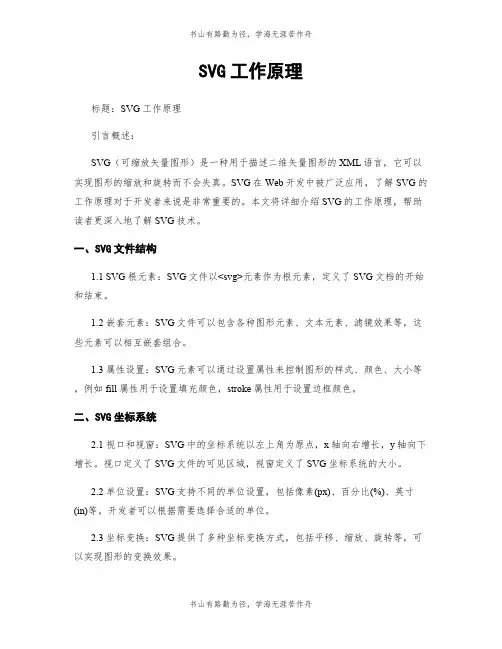

SVG工作原理标题：SVG工作原理引言概述：SVG（可缩放矢量图形）是一种用于描述二维矢量图形的XML语言，它可以实现图形的缩放和旋转而不会失真。
SVG在Web开发中被广泛应用，了解SVG的工作原理对于开发者来说是非常重要的。
本文将详细介绍SVG的工作原理，帮助读者更深入地了解SVG技术。
一、SVG文件结构1.1 SVG根元素：SVG文件以<svg>元素作为根元素，定义了SVG文档的开始和结束。
1.2 嵌套元素：SVG文件可以包含各种图形元素、文本元素、滤镜效果等，这些元素可以相互嵌套组合。
1.3 属性设置：SVG元素可以通过设置属性来控制图形的样式、颜色、大小等，例如fill属性用于设置填充颜色，stroke属性用于设置边框颜色。
二、SVG坐标系统2.1 视口和视窗：SVG中的坐标系统以左上角为原点，x轴向右增长，y轴向下增长。
视口定义了SVG文件的可见区域，视窗定义了SVG坐标系统的大小。
2.2 单位设置：SVG支持不同的单位设置，包括像素(px)、百分比(%)、英寸(in)等，开发者可以根据需要选择合适的单位。
2.3 坐标变换：SVG提供了多种坐标变换方式，包括平移、缩放、旋转等，可以实现图形的变换效果。
三、SVG图形绘制3.1 基本形状：SVG支持多种基本图形的绘制，包括矩形、圆形、椭圆、直线、多边形等，开发者可以通过设置属性来控制图形的样式。
3.2 路径绘制：SVG使用<path>元素来定义复杂的路径图形，可以通过设置路径的命令来绘制各种曲线、弧线等。
3.3 文本绘制：SVG支持文本的绘制，可以设置文本的字体、大小、颜色等属性，实现各种文本效果。
四、SVG滤镜效果4.1 滤镜元素：SVG提供了多种滤镜效果，可以通过<filter>元素来定义滤镜效果，例如模糊、阴影、颜色矫正等。
4.2 滤镜属性：滤镜效果可以通过设置各种属性来调整效果的强度和样式，开发者可以根据需要自定义滤镜效果。

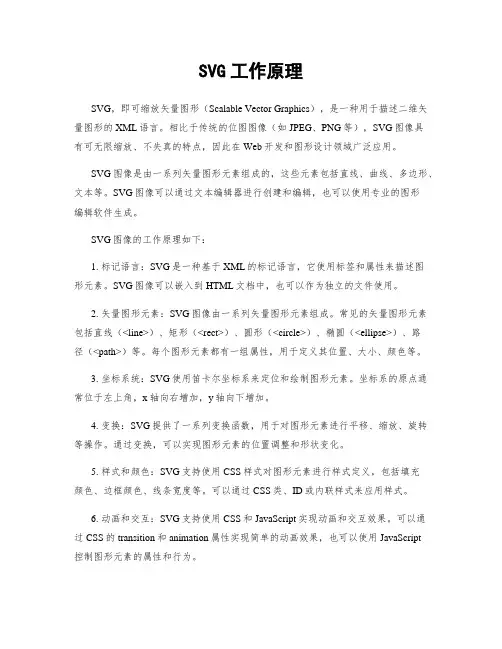

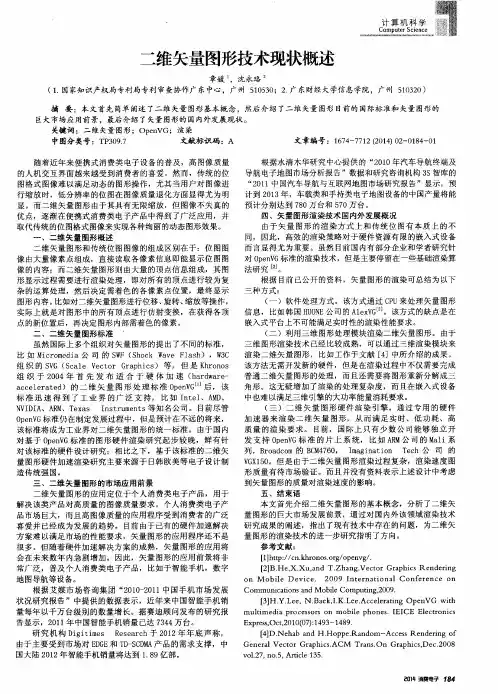

SVG工作原理SVG，即可缩放矢量图形（Scalable Vector Graphics），是一种用于描述二维矢量图形的XML语言。
相比于传统的位图图像（如JPEG、PNG等），SVG图像具有可无限缩放、不失真的特点，因此在Web开发和图形设计领域广泛应用。
SVG图像是由一系列矢量图形元素组成的，这些元素包括直线、曲线、多边形、文本等。
SVG图像可以通过文本编辑器进行创建和编辑，也可以使用专业的图形编辑软件生成。
SVG图像的工作原理如下：1. 标记语言：SVG是一种基于XML的标记语言，它使用标签和属性来描述图形元素。
SVG图像可以嵌入到HTML文档中，也可以作为独立的文件使用。
2. 矢量图形元素：SVG图像由一系列矢量图形元素组成。
常见的矢量图形元素包括直线（<line>）、矩形（<rect>）、圆形（<circle>）、椭圆（<ellipse>）、路径（<path>）等。
每个图形元素都有一组属性，用于定义其位置、大小、颜色等。
3. 坐标系统：SVG使用笛卡尔坐标系来定位和绘制图形元素。
坐标系的原点通常位于左上角，x轴向右增加，y轴向下增加。
4. 变换：SVG提供了一系列变换函数，用于对图形元素进行平移、缩放、旋转等操作。
通过变换，可以实现图形元素的位置调整和形状变化。
5. 样式和颜色：SVG支持使用CSS样式对图形元素进行样式定义，包括填充颜色、边框颜色、线条宽度等。
可以通过CSS类、ID或内联样式来应用样式。
6. 动画和交互：SVG支持使用CSS和JavaScript实现动画和交互效果。
可以通过CSS的transition和animation属性实现简单的动画效果，也可以使用JavaScript控制图形元素的属性和行为。
7. 嵌入和引用：SVG图像可以通过嵌入HTML文档的方式进行展示，也可以通过使用<object>、<embed>或<img>等标签进行引用。
第5章 GDI+GDI+（Graphics Device Interface Plus 图形设备接口加）是Windows XP 和Windows Server 2003操作系统的图形子系统，也是.NET 框架的重要组成部分和窗体绘图的主要工具，负责在屏幕和打印机上绘制图形图像和显示信息。
顾名思义，GDI+是Windows 早期版本所提供的图形设备接口GDI 的后续版本。
GDI+是一种应用程序编程接口(API)，分别通过一套C++类和一套部署为托管代码的类来展现，这两套类分别被称为GDI+的“C++封装”和“托管类接口”。
GDI+不但在功能上比GDI 要强大很多，而且在代码编写方面也更简单，因此会很快成为Windows 图形图像程序开发的主要工具。
本章将介绍GDI+的特点和新增功能，以及GDI+ API 的具体使用方法，包括二维矢量图形的绘制、图像处理的应用、以及文字的显示等。
由于本章内容较多，有些章节不作为基本要求，用*号表示的章节是可选的。
5.1 概述GDI+与GDI 一样，都具有设备无关性。
而且GDI+是建立在GDI 之上的一种高层接口，供Windows 应用程序和.NET 框架调用。
参见下图：GDI+的体系结构本节首先介绍GDI+的几个主要新增的特性及其功能，然后说明它给Windows 图形图像程序的开发模式带来的变化，最后给出一个代码实例，介绍如何在VC++中使用GDI+进行程序开发。
1．GDI+的功能GDI+主要提供了以下三种功能：1）二维矢量图形与MFC中代表GDI的CDC和CGDIObject的诸派生类（CPen、CBrush、CFont等）类似，GDI+的Graphics等类也提供绘制各种二维矢量图形（如直线、折线、矩形、椭圆、多边形等）的功能。
而且GDI+还增加了许多新的特性和功能，如无当前状态的绘图模式、含透明成分（α混色）的颜色类Color、图案笔、颜色可渐变的刷、贝塞尔和样条曲线、持久的路径、可伸缩的区域、功能强大的矩阵和变换等等。
吉林大学硕士学位论文2.2 车载导航系统2.2.1核心功能车载导航软件系统是以车载信息处理平台为载体的，用于汽车的交通运输行为的一种软件。
用户对软件的基本需求是为交通运输过程提供行车路线，并在卫星导航系统和其他导航设备的支持下给予全程道路引导。
行车路线与汽车的原始位置、预期的目的地位置、中途可能出现的位置变更有关；也与选择最短路径的策略和动态交通路况对路线的即时影响有关。
行车路线的起止位置和中途位置往往通过POI（兴趣点）、道路交叉口等地理信息的查询操作获取。
行车路线是以导航道路网络为数据基础，运用最短路径算法所生成的。
初始行车路线总是要受到动态交通路况，或者汽车偏离路线等情况的影响而实时进行调整。
对汽车实施沿行车路线的全程引导是车载导航软件的核心功能。
支撑道路引导功能的主要因素有：(1) 实时采集的定位信息。
(2) 道路交通网络信息。
(3) 交通路况发布信息。
(4) 预设的行车路线。
道路引导功能使用的物理设备包括：导航定位采集设备（GPS、DR 等），图形显示设备（LCD），移动通讯设备（GSM、GPRS等）。
为了支持对基本需求的实现、维护和功能扩展，对车载导航软件系统还提出了更广泛的要求。
这些新的要求项目主要有：8第二章中心式车辆导航系统(1) 人工浏览地图的要求。
(2) 自动记录航迹，并可回放航迹的要求。
(3) 预览行车路线的要求。
(4) 建立和管理地址簿的要求。
(5) 管理系统配置的要求。
(6) 与交通信息发布系统和导航服务运营中心进行通讯的要求。
(7) 与交通信息发布系统和导航服务运营中心进行通讯的需求，以及由此产生的交通路况参与最短路径计算过程的实现将在下面的章节中介绍。
2.2.2VC++开发GIS仿真系统实际上，目前比较流行的一些车辆导航系统都是通过VC++来开发完成的，在短时间内，我们用有限的开发力量和资金，很难开发出像专业GIS开发工具那样的软件系统，但是应用VC++开发以信息管理，决策服务及设计为主的实用GIS系统时，具有良好的应用前景[10，11，12]。
电力系统故障录波分析工具的开发应用张志梅;刘玉东【摘要】A new analysis tool based on graphical of power system fault is introduced in the article. First, we have introduced the necessity of power system fault analysis tool in practical work. Secondly, we have introduced the language of C#, and we have introduced the software functions. Thirdly, we have introduced the application of the analysis tool in smart substation. Finally, we test the validity of the analysis tool dependent of analyzing power system fault wave recording examples.%本文介绍了一种基于图形化的电力系统故障录波分析工具。
文中首先介绍了电力系统故障录波分析工具在实际工作中的必要性；其次介绍了C#语言和软件工具的主要功能模块；再次介绍了该分析工具在智能变电站中的应用前景；最后通过电力系统的故障录波的实例进行故障分析，验证了该应用软件的实用性和可靠性。
【期刊名称】《软件》【年(卷),期】2013(000)009【总页数】3页(P109-111)【关键词】故障录波;C#;故障计算方法;智能变电站【作者】张志梅;刘玉东【作者单位】国网河北省电力公司石家庄供电分公司，石家庄 050000;河北建投国融能源服务股份有限公司，石家庄 050051【正文语种】中文【中图分类】TP3190 引言随着电网规模日益扩大和智能化的快速发展，就需要一个能够准确进行故障元件诊断、事故后数据分析、保护动作行为评价、系统故障模拟等功能完善的电力系统故障信息综合分析系统，这对于电力系统的安全可靠运行起着十分重要的作用。
中华人民共和国国家标准CAD通用技术规范Specification for CAD General TechnologyGB/T 17304- 1998________________________________________1 范围本标准规定了CAD通用技术的标准化内容及其实现技术应该采用的标准。
本标准适用于三个方面：CAD软件开发、企业产品设计的CAD技术应用、以及CAD 一致性测试。
注：对于CAD技术中的不同领域，本标准给出具体的标准。
如果在同一领域中有多个可选用标准存在，本标准则给出首选或推荐标准。
2 引用标准下列标准包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T13016 －91 标准体系表编制原则和要求；GB/T 15751－1995 技术产品文件计算机辅助设计与制图词汇；(eqv ISO/TR10623-1992)3 定义本标准采用GB/T 15751中的定义及下列定义。
3.1 GB/T 15751中的定义3.1.1 计算机辅助设计computer aided design3.1.2 计算机辅助制图computer aided drawing (drafting)3.1.3 计算机辅助工程computer aided engineering3.2 本标准的定义3.2.1 一致性测试conformance testing按照标准所规定的具体特性对待测产品的测试，以便确定该产品作为一致性实现的一致程度。
3.2.2 零件库part library能够生成所标识的零件信息的数据集以及与之相关的管理程序。
3.2.3 产品数据的表达与交换product data representation and exchange在产品数据技术中关于产品信息的形式化描述和数据交换。
注：“产品数据的表达与交换”是国际标准ISO 10303的正式名称。

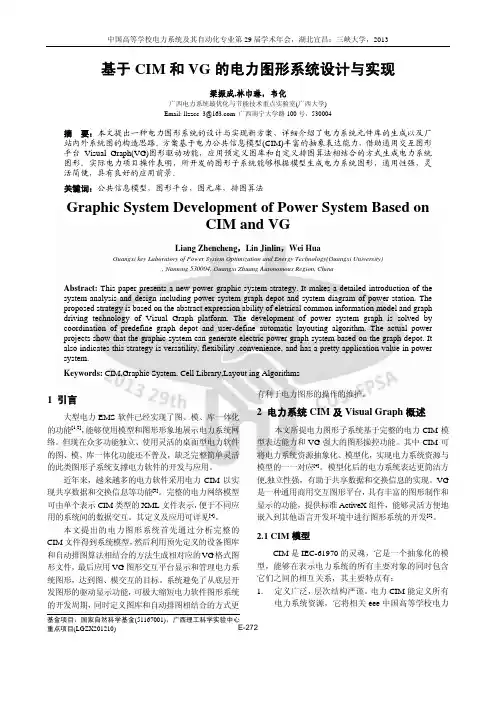

基于CIM和VG的电力图形系统设计与实现梁振成,林巾琳，韦化广西电力系统最优化与节能技术重点实验室(广西大学)Email: llzzcc_3@ 广西南宁大学路100号，530004摘要：本文提出一种电力图形系统的设计与实现新方案，详细介绍了电力系统元件库的生成以及厂站内外系统图的构造思路。
方案基于电力公共信息模型(CIM)丰富的抽象表达能力，借助通用交互图形平台Visual Graph(VG)图形驱动功能，应用预定义图库和自定义排图算法相结合的方式生成电力系统图形。
实际电力项目操作表明，所开发的图形子系统能够根据模型生成电力系统图形，通用性强，灵活简便，具有良好的应用前景。
关键词：公共信息模型，图形平台，图元库，排图算法Graphic System Development of Power System Based onCIM and VGLiang Zhencheng，Lin Jinlin，Wei HuaGuangxi key Laboratory of Power System Optimization and Energy Technology(Guangxi University), Nanning 530004, Guangxi Zhuang Autonomous Region, ChinaAbstract: This paper presents a new power graphic system strategy. It makes a detailed introduction of the system analysis and design including power system graph depot and system diagram of power station. The proposed strategy is based on the abstract expression ability of eletrical common information model and graph driving technology of Visual Graph platform. The development of power system graph is solved by coordination of predefine graph depot and user-define automatic layouting algorithm. The actual power projects show that the graphic system can generate electric power graph system based on the graph depot. It also indicates this strategy is versatility, flexibility ,convenience, and has a pretty application value in power system.Keywords: CIM,Graphic System, Cell Library,Layout ing Algorithms1 引言大型电力EMS软件已经实现了图、模、库一体化的功能[1,2]，能够使用模型和图形形象地展示电力系统网络。
SVG工作原理SVG（可缩放矢量图形）是一种基于XML的图像格式，用于描述二维图形和图形应用程序。
它使用文本文件来描述图形，因此可以被搜索、索引、脚本化和压缩。
SVG图像可以无损地缩放到任意大小，而不会失去图像质量。
SVG工作原理可以分为以下几个方面：1. XML结构：SVG图像使用XML语法来描述图形。
XML是一种标记语言，用于描述数据的结构和内容。
SVG文件由一系列的元素和属性组成，这些元素和属性定义了图形的结构、样式和行为。
2. 坐标系统：SVG使用笛卡尔坐标系统来定位和绘制图形。
坐标系统以左上角为原点，向右为正X轴，向下为正Y轴。
通过指定坐标值，可以在画布上定位图形元素。
3. 图形元素：SVG支持多种图形元素，包括路径、矩形、圆形、椭圆、线条、多边形等。
这些元素可以通过指定属性来定义其样式、位置和尺寸。
例如，可以使用路径元素来绘制复杂的曲线，使用矩形元素来绘制矩形图形。
4. 样式和属性：SVG使用CSS（层叠样式表）来定义图形元素的样式。
通过指定样式属性，可以改变元素的颜色、边框、填充、字体等。
此外，SVG还支持一些特殊属性，如透明度、渐变、滤镜等，可以增强图形的效果。
5. 变换和动画：SVG支持变换和动画效果，通过对图形元素应用变换操作，可以实现平移、缩放、旋转等效果。
同时，SVG也支持通过动画来改变元素的属性值，如位置、大小、颜色等，从而实现动态效果。
6. 事件和交互：SVG可以响应用户的交互行为，如鼠标点击、鼠标移动等。
通过添加事件处理程序，可以在用户触发事件时执行相应的操作。
例如，可以通过点击图形元素来显示详细信息，或者通过拖动元素来改变其位置。
7. 嵌入和集成：SVG可以嵌入到HTML文档中，通过使用<object>或<embed>标签来引用SVG文件。
此外，SVG还可以与JavaScript等脚本语言进行交互，实现更复杂的图形应用程序。
总结起来，SVG工作原理是通过使用XML语法描述图形元素的结构和样式，使用坐标系统定位和绘制图形，支持样式和属性来改变图形的外观，支持变换和动画来实现图形的动态效果，支持事件和交互来响应用户的操作，可以嵌入到HTML文档中，并与脚本语言进行交互。
