实验报告学院:计算机学号:姓名:实验四 二维图形的基本几何变换一、实验目的1．掌握二维图形基本的几何变换原理及变换矩阵； 2．掌握矩阵运算的程序设计。

二、实验内容实现二维图形的基本变换，包括平移、旋转、比例、对称变换。

三、实验环境硬件平台:PC运行环境: Windows 平台，Visual C++四、算法描述二维图形齐次坐标变换矩阵一般表达式 T = 这 3×3 矩阵中各元素功能一共可分成四块，即a 、b 、c 、d 四项用于图形的比例、对称、错切、旋转等基本变换； k 、m 用于图形的平移变换；p 、q 用于图形的透视变换； s 用于图形的全比例变换。

平移变换 旋转变化放缩变换五、实验过程5.1打开Visualc++6.0程序5.2新建一个C++项目⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡s m kq dc p b a ⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡''1),(110010011y x t t T y x t t y x y x y x 记为⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡-=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡''1)(11000cos sin 0sin cos 1y x R y x y x θθθθθ记为⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡''1),(11000001y x s s S y x s s y x y x y x记为5.3单击完成，双击源文件里的二维图形几何变换View.cpp,出现下图5.5找到其中的OnDraw函数，并将其改成如下，使其实现了一条直线的平移。

void C二维图形几何变换View::OnDraw(CDC* pDC){C二维图形几何变换Doc* pDoc = GetDocument();ASSERT_VALID(pDoc);if (!pDoc)return;// TODO: 在此处为本机数据添加绘制代码int a[3][3];int i,j;for(i=0;i<3;i++)for(j=0;j<3;j++)a[i][j]=0;for(i=0;i<3;i++)a[i][i]=1;int x0=80,x1=350,y0=120,y1=120;pDC->MoveTo(x1,y1);E:\c++6.0安装\MSDev98\MyProjects\pDC->LineTo(x0,y0);a[2][0]=80;//使直线在行方向上平移了80个单位a[2][1]=50;//使直线在列方向上平移了50个单位x0=x0*a[0][0]+y0*a[1][0]+a[2][0];y0=x0*a[0][1]+y0*a[1][1]+a[2][1];x1=x1*a[0][0]+y1*a[1][0]+a[2][0];y1=x1*a[0][1]+y1*a[1][1]+a[2][1];pDC->MoveTo(x1,y1);pDC->LineTo(x0,y0);}5.6单击运行程序并有如下结果5.7找到其中的OnDraw函数，并将其改成如下，使其实现了一条直线的平移和缩放。

二维形的旋转与翻转二维形的旋转与翻转是在数学和几何学中经常出现的操作，通过旋转和翻转可以改变图形的方向和位置，从而使得图形在空间中呈现不同的样貌和特性。

本文将深入探讨二维形的旋转和翻转，介绍其定义、方法和应用。

一、旋转操作旋转是指将一个图形围绕某一点旋转一定角度而不改变其形状和大小。

在二维平面坐标系中，旋转可以分为顺时针旋转和逆时针旋转两种方式。

1. 顺时针旋转顺时针旋转是指将一个图形按顺时针方向旋转一定角度。

假设有一个图形A，其坐标点为（x，y），要将A图形顺时针旋转θ角度后得到新的图形A'，可以使用以下转换公式：x' = x * cosθ - y * sinθy' = x * sinθ + y * cosθ其中，x'和y'为旋转后图形A'的新坐标点，x和y为旋转前图形A的坐标点，θ为旋转角度。

2. 逆时针旋转逆时针旋转与顺时针旋转相反，是指将一个图形按逆时针方向旋转一定角度。

同样假设有一个图形A，要将A图形逆时针旋转θ角度后得到新的图形A'，可以使用以下转换公式：x' = x * cosθ + y * sinθy' = -x * sinθ + y * cosθ二、翻转操作翻转是指将一个图形按照某一轴进行镜像反转，可以分为水平翻转和垂直翻转两种方式。

1. 水平翻转水平翻转是指将一个图形以水平轴为对称轴进行镜像反转。

假设有一个图形A，其坐标点为（x，y），要将A图形水平翻转后得到新的图形A'，可以使用以下转换公式：x' = xy' = -y2. 垂直翻转垂直翻转是指将一个图形以垂直轴为对称轴进行镜像反转。

同样假设有一个图形A，要将A图形垂直翻转后得到新的图形A'，可以使用以下转换公式：x' = -xy' = y三、应用场景二维形的旋转和翻转在现实生活和工程应用中有广泛的应用，下面将介绍其中几个常见的应用场景。

⼆维图形⼏何变换⼀、基本变换1. 平移定义：将物体沿直线路径从⼀个坐标位置移到另⼀个坐标位置的重定位。

不产⽣变形⽽移动物体的刚体变换。

原始坐标位置：(x ,y )，平移距离t x 、t y ，新位置(x ′,y ′)，则x ′=x +t x ,y ′=y +t y 表⽰为矩阵形式，令：→P =x y→P ′=x ′y ′→T =t x t y⼆位平移⽅程：→P ′=→P +→T2. 旋转当参考点为(0,0)定义：以某个参考点为圆⼼，将对象上的各点(x ,y )围绕圆⼼转动⼀个逆时针⾓度θ，变成新的坐标(x ′,y ′)的变换。

x ′=rcos (φ+θ)=rcos φcos θ−rsin φsin θy ′=rsin (φ+θ)=rsin φcos θ+rcos φsin θ∵x =rcos φ,y =rsin φ∴x ′=xcos θ−ysin θy ′=xsin θ+ycos θ令：→R =cos θ−sin θ−sin θcos θ写成矩阵形式：→P ′=→R ⋅→P绕任意指定的旋转位置(x r ,y r )旋转的变换⽅程1. 将坐标系原点平移到(x r ,y r )2. 在新的坐标系下做旋转变换3. 将坐标原点平移回原坐标系x ′=x r +(x −x r )cos θ−(y −y r )sin θy ′=y r +(x −x r )sin θ+(y −y r )cos θ3. 变化（缩放）Scaling定义：使对象按⽐例因⼦Sx 和Sy 放⼤或缩⼩的变换。

x ′=x ⋅S xy ′=y ⋅S y令→S =S x 00S y矩阵形式：→P ′=→S ⋅→PS x 、S y 均⼩于1，缩⼩物体尺⼨，S x 、S y 均⼤于1，放⼤物体。

S x =S y ，则保持物体相对⽐例缩放⼀致。

特殊情况当Sy =−1、Sx =1，按x 轴反射当Sy =1、Sx =−1，按y 轴反射()()()()()当Sy =−1、Sx =−1，按原点(0,0)反射⼆、变换矩阵每个基本变换均可表⽰为普通矩阵形式：→P ′=→M 1→P +→M 2平移将2×2矩阵扩充为3×3矩阵，将⼆维⼏何变换的乘法和平移项组合成单⼀矩阵表⽰平移。

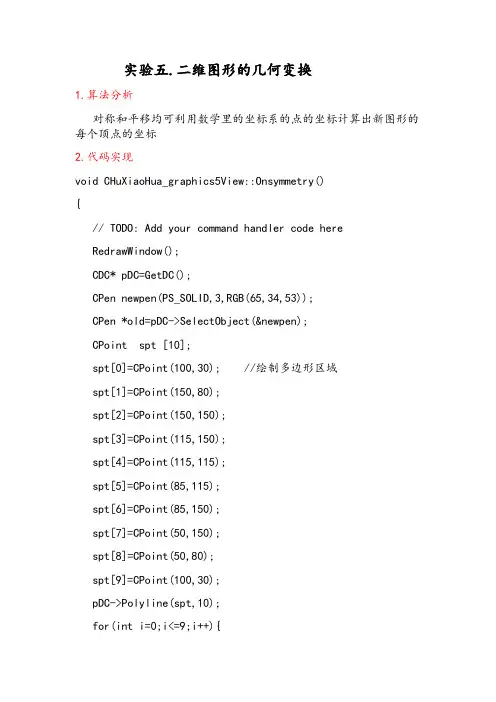

实验五.二维图形的几何变换1.算法分析对称和平移均可利用数学里的坐标系的点的坐标计算出新图形的每个顶点的坐标2.代码实现void CHuXiaoHua_graphics5View::Onsymmetry(){// TODO: Add your command handler code hereRedrawWindow();CDC* pDC=GetDC();CPen newpen(PS_SOLID,3,RGB(65,34,53));CPen *old=pDC->SelectObject(&newpen);CPoint spt [10];spt[0]=CPoint(100,30); //绘制多边形区域spt[1]=CPoint(150,80);spt[2]=CPoint(150,150);spt[3]=CPoint(115,150);spt[4]=CPoint(115,115);spt[5]=CPoint(85,115);spt[6]=CPoint(85,150);spt[8]=CPoint(50,80);spt[9]=CPoint(100,30);pDC->Polyline(spt,10);for(int i=0;i<=9;i++){spt[i].x=400-spt[i].x;}pDC->Polyline(spt,10);}void CHuXiaoHua_graphics5View::Ontranslation() {// TODO: Add your command handler code here RedrawWindow();CDC* pDC=GetDC();CPen newpen(PS_SOLID,3,RGB(65,34,53));CPen *old=pDC->SelectObject(&newpen);CPoint spt [10];spt[0]=CPoint(100,30); //绘制多边形区域spt[1]=CPoint(150,80);spt[3]=CPoint(115,150);spt[4]=CPoint(115,115);spt[5]=CPoint(85,115);spt[6]=CPoint(85,150);spt[7]=CPoint(50,150);spt[8]=CPoint(50,80);spt[9]=CPoint(100,30);pDC->Polyline(spt,10);for(int i=0;i<=9;i++){spt[i].y+=120;}pDC->Polyline(spt,10); }3.运行结果对称平移。

二维几何形的平移旋转与翻转方法二维几何形的平移、旋转与翻转方法在二维几何学中，平移、旋转和翻转是常用的形状变换方法。

通过这些方法，我们可以改变形状的位置和方向，从而达到不同的目的，例如对图像进行调整、创建图案或进行设计等。

本文将介绍二维几何形的平移、旋转和翻转的基本方法及其应用。

一、平移方法平移是指在平面上将一个几何形状沿着一定方向进行移动，移动的距离和方向是相同的。

下面是平移的基本方法：1. 翻译向量法：平移可以通过翻译向量来实现。

翻译向量可以表示从一个点移动到另一个点的位移量，通常使用向量坐标的形式来表示。

假设有一个点A(x1, y1)，要将其平移至另一个点B(x2, y2)，则平移向量可以表示为(Tx, Ty)，其中Tx = x2 - x1，Ty = y2 - y1。

通过将所有点坐标的x和y值分别加上相应的平移向量，即可将整个几何形状平移至目标位置。

2. 平移矩阵法：平移也可以通过平移矩阵来实现。

平移矩阵是一个2x3的矩阵，其第三列表示平移向量，即[1, 0, Tx; 0, 1, Ty]。

通过将几何形状的坐标点与平移矩阵相乘，即可得到平移后的新坐标。

该方法更适用于计算机图形学和图像处理中的平移操作。

二、旋转方法旋转是指将一个几何形状绕着某一点或某一直线进行旋转。

下面是旋转的基本方法：1. 极坐标法：通过极坐标系来进行旋转。

假设有一个点A(x, y)，要将其绕原点O旋转一个角度θ，通过将其坐标转换为极坐标形式(r, φ)，其中r = √(x^2+y^2)，φ = arctan(y / x)。

旋转后的新坐标可以表示为(r, φ + θ)。

通过将所有点的极坐标进行相应的旋转计算，再转换回直角坐标系即可完成旋转操作。

2. 旋转矩阵法：旋转也可以通过旋转矩阵来实现。

旋转矩阵是一个2x2的矩阵，其元素由旋转角度θ决定。

假设有一个点A(x, y)，通过旋转矩阵[R] = [cos(θ), -sin(θ); sin(θ), cos(θ)]，点A的旋转后坐标可以表示为点B(x', y') = [R] * A。

二维几何形的变换学会进行平移翻转与旋转等操作二维几何形的变换学会进行平移、翻转与旋转等操作在数学中，二维几何形的变换是一种常见的操作。

通过平移、翻转和旋转等变换操作，我们可以改变形状的位置、方向和对称性。

本文将介绍如何进行这些二维几何形的变换操作，帮助读者更好地理解和应用。

1. 平移操作平移是指沿给定方向将一个图形移动到另一个位置，移动的距离与方向都相同。

要进行平移操作，可以按照以下步骤进行：（1）选择一个参考点，这个点将保持不变，称为固定点。

（2）确定平移的方向和距离。

（3）从起始点出发，沿指定方向移动指定距离，得到终点。

（4）以固定点为圆心，终点为半径画一个圆，即可得到平移后的图形。

2. 翻转操作翻转是将一个图形按照某条线进行对称，使得图形在对称线两侧呈镜像关系。

翻转操作可以分为水平翻转和垂直翻转两种情况：（1）水平翻转：将图形沿水平方向翻转，即上下颠倒。

（2）垂直翻转：将图形沿垂直方向翻转，即左右镜像。

进行翻转操作时，可以按照以下步骤进行：（1）选择一个参考线，图形将以该线为对称轴进行翻转。

（2）对于水平翻转，将图形上下颠倒；对于垂直翻转，将图形左右镜像。

3. 旋转操作旋转是指将一个图形围绕一个点旋转一定角度，得到一个新的图形。

旋转操作可以按照以下步骤进行：（1）选择一个参考点，该点为旋转中心。

（2）确定旋转方向和旋转角度。

（3）将旋转中心和所有的图形顶点依次连线。

（4）按照旋转角度和方向，将原图形中的每个点沿着连接线旋转到新位置，得到旋转后的图形。

需要注意的是，旋转角度可以为正数或负数，正数表示逆时针旋转，负数表示顺时针旋转。

综上所述，通过学会进行二维几何形的平移、翻转和旋转等操作，我们能够更好地理解和应用几何学中的变换。

这些操作不仅可以帮助我们对图形进行位置调整，还可以通过变换增加对称性或改变方向，从而得到更多有趣的结果。

通过实践和练习，我们可以掌握这些变换操作，并将它们应用到解决实际问题的过程中。

二维几何形的放缩与旋转二维几何形在数学和几何学中扮演着重要的角色，而其中的放缩和旋转操作常常被运用于各种实际问题中。

本文将探讨二维几何形的放缩和旋转操作，并介绍它们的定义、性质以及应用。

一、放缩操作放缩是一种常见的几何变换操作，可以通过改变二维几何形的尺寸来实现。

放缩操作分为两种形式：等比例放缩和非等比例放缩。

1. 等比例放缩等比例放缩是指同时按照相同比例因子放大或缩小二维几何形的各个维度。

假设原始二维几何形为图形A，放缩比例为k，则经过等比例放缩后得到的新图形为图形A'。

放缩比例k可以是正数、负数或零，具体取决于放缩的方向和程度。

在等比例放缩过程中，二维几何形的各个点的坐标可以通过乘以放缩比例k来获得。

例如，若点P(x, y)为原始二维几何形上的一个点，经过等比例放缩后，新的点P'(x', y')的坐标可计算如下：x' = k * xy' = k * y2. 非等比例放缩与等比例放缩不同，非等比例放缩可以独立地对二维几何形的各个维度进行放缩操作。

在非等比例放缩中，每个维度的放缩比例可以是不同的，这使得二维几何形可以在不失真的情况下在各个方向上进行独立放缩。

非等比例放缩可以使用一个矩阵来表示。

假设原始二维几何形为图形B，放缩矩阵为M，则经过非等比例放缩后得到的新图形为图形B'。

放缩矩阵M通常为一个2x2的矩阵，其中的元素表示对应维度的放缩比例。

二、旋转操作旋转是另一种常见的几何变换操作，它可以使二维几何形绕着一个固定点旋转一定角度。

旋转操作可以分为顺时针旋转和逆时针旋转两种。

1. 顺时针旋转顺时针旋转是指二维几何形绕着固定点按照顺时针方向旋转一定角度。

假设原始二维几何形为图形C，旋转角度为θ，则经过顺时针旋转后得到的新图形为图形C'。

在顺时针旋转过程中，二维几何形的各个点的坐标可以通过使用旋转矩阵来计算。

旋转矩阵R是一个2x2的矩阵，其中的元素根据旋转角度θ的值而定。

⼆维图形变换原理及齐次坐标⼆维图形变换通过学习【向量分析】和【图形变换】，可以设计出⼀些⽅法来描述我们所遇见的各种⼏何对象，并学会如何把这些⼏何⽅法转换成数字。

⼀、向量从⼏何⾓度看，向量是具有长度和⽅向的实体，但是没有位置。

⽽点是只有位置，没有长度和⽅向。

在⼏何中把向量看成从⼀个点到另⼀个点的位移。

1、向量的基本知识（1）向量的表⽰从P点到Q点的位移⽤向量v=(3,-2)表⽰。

v是从点P到点Q的向量，两个点的差是⼀个向量：v=Q-P换个⾓度，可以说点Q是由点P平移向量v得到的，或者说v偏移P得到Q：Q=P+v（2）向量的基本运算向量的加(减)法可以采⽤“平⾏四边形法则”（3）向量线性组合m个向量v1,v2,...,v m的线性组合具有如下形式的向量：w=a1v1+a2v2+...+a n v n1>仿射组合线性组合的[系数的和等于1]，那么它就是仿射组合a1+a2+...+a m=12>向量的凸组合a1+a2+...+a m=1，[a i>=0（i=1,2,...,m）]2、向量的点积和叉积【点积得到⼀个标量，叉积产⽣⼀个新的向量。

】（1）向量的点积a=(a1,a2) b=(b1,b2)点积最重要的应⽤就是计算两个向量的夹⾓，或者两条直线的夹⾓：可知，两个⾮零向量夹⾓与点积的关系：（2）向量的叉积两个向量的叉积是另⼀个三维向量。

【叉积只对三维向量有意义】最常⽤的属性是【它与原来的两个向量都正交】【利⽤叉积求平⾯的法向量】垂直于平⾯的直线所表⽰的向量为该平⾯的法向量。

⼆、图形坐标系坐标系是建⽴图形与数之间对应联系的参考系1、坐标系的分类从维度上看，可分为⼀维、⼆维、三维坐标系。

从坐标轴之间的空间关系来看，可分为直⾓坐标系、极坐标系、圆柱坐标系、球坐标系等。

在计算机图形学中，从物体（场景）的建模，到在不同显⽰设备上显⽰、处理图形时同样使⽤⼀系列的坐标系2、计算机图形学中坐标系的分类（1）世界坐标系描述对象的空间被称为世界坐标系，即场景中物体在实际世界中的坐标。
