KBZ-400(200)馈电开关说明书(新式)

格式：doc
大小：311.00 KB
文档页数：16

生产许可证号：XK06-O14-00012防爆合格证号：1082775煤安标志证号：KBZ-400 MAD080846KBZ-200 MAD080847KBZ-400(200)/1140(660)矿用隔爆型真空馈电开关使用说明书新泰科源电气有限公司X i n Ta i K e Y u a n E l e c t r i c a l C o.L t d.目录1用途及使用条件 (1)2基本参数 (1)3结构 (2)4保护器的使用 (2)4.1 定值整定 (2)4.2 按键操作说明 (2)4.3 菜单结构及操作 (3)4.4 菜单总体结构及说明 (10)5主要配件明细表 (11)6安装注意事项 (11)7常见故障处理 (11)8包装 (11)9订货须知 (11)10附图 (11)使用前请认真阅读本使用说明书1用途及使用条件4.1用途KBZ-400(200)/1140(660)矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50HZ，电压1140V电流至400A、200A的中性点不接地的三相电网中，作为配电总开关或分开关之用。

本开关采用智能保护器，性能可靠，动作准确，具有欠压、过载、短路、漏电闭锁等保护功能。

本馈电开关采用智能保护器，保护器以32位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。

采用多种抗干扰措施，使保护器具有极高的抗干扰能力。

在设计上，采用标准化、模块化硬件设计，高精度的A/D转换，专用电源模块。

在用户界面上，采用大屏幕液晶汉化显示，自动背光，菜单式操作指示，对重要操作授权密码，有效防止误操作发生。

本保护器存贮一套定值，并可在线查询、修改，具备事件顺序记录、及事件、遥测、遥信远传等功能，具有相敏保护功能。

本开关配置带隔离RS-485标准异步通讯接口，通讯方式可采用通信电缆线。

4.2执行标准：GB3836-2000 MT871-2000 Q/XTKY005-20084.3防爆型式：矿用隔爆型4.4防爆标志：ExdI4.5起动器型号含义额定电压V额定电流A真空矿用隔爆型馈电4.6外形尺寸及重量外形尺寸：788×815×572(宽×高×厚)；重量：260kg。

4.7使用条件（1）海拔高度不超过2000米；（2）周围环境温度为-20℃～40℃；（3）周围环境湿度不大于95％（+25℃）；（4）无破坏绝缘及腐蚀金属的气体或蒸汽环境中；（5）无显著摇动与冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15°2基本参数3结构馈电开关的隔爆外壳呈长方形，用4只M12的螺栓与撬形底座相连，隔爆外壳上、下两个空腔，分别为接线腔与主腔。

接线腔在主腔的上方，它集中了全部主回路与控制回路的进出线端子。

主回路电源进线端子上罩有防护板。

接线腔两侧各有两个主回路进出线喇叭口，可引入电缆外经为Φ52.4-Φ62.7的电缆。

主腔由主腔壳体与前门包容组成，主要装有本体和智能保护器，前门采用平移式快开门结构。

交流真空断路器安装在本体左侧，过电压吸收装置安装在断路器的下方，控制变压器、中间继电器安装在本体右侧,电流互感器、零序电流互感器、零序电压互感器、三相电抗器安装在本体芯架的反面。

前门上装有观察窗、按钮、试验转换开关、智能保护器、开关电源等。

前门与外壳之间有可靠的机械联锁，当需要打开馈电开关前门时，首先须将右侧壁上的电源控制开关的手把打至断开位置，断开控制电源，断路器因控制电路失电而自动分闸。

然后拧进闭锁杆，使其里端进入电源开关把手的闭锁孔内，将电源开关闭锁于断开的位置，其外端才能脱离前门上的限位块解除前门闭锁，此时方能打开前门。

前门闭合的方法与打开的程序相反，从而实现了馈电开关前门闭锁后才能进行合闸操作。

4保护器的使用4.1定值整定方法一：通过液晶操作进行整定方法二：通过RS485通信接口经通讯管理机进行整定。

4.2按键操作说明各按键的作用如下a.“复位”键，用于系统初始化，复位键还可以做“退出”键使用；b.“向上”，“向下”，“确定”等三键用于改变光标位置，从而选择所需的操作项目；其中“向上”，“向下”键可以用于改变光标处的数字；“向下”键可以用于锁定测量界面。

c.“确定”键用于确认所进行的操作、确定键同时也起着向右移动光标的作用。

4.3菜单结构及操作4.3.1上电显示两秒后进入循环翻转显示测量值界面按“向下”键可锁定测量值界面按“确定”按键进入一级菜单4.3.2电流设置选中菜单【电流设置】，按“确定”键，将依次进入其子菜单，并显示各子菜单的当前值4.3.2.1相敏保护功能设置将光标移至菜单【相敏保护】，按“确定”按钮，进入定值修改时，首先显示配合“向上”、“向下”和“确定”等按键输入正确密码后，再按“确定”键进入，出厂时密码设置为“0000”，未经主管部门同意请勿随意改动。

正确输入密码后，显示系统默认相敏保护功能为关，设置好所需参数后，按“确认”保存参数。

4.3.2.2额定电流设置将光标移至子菜单【额定电流】，按“确定”键，进入修改界面系统默认额定电流为400A，配合“向上”、“向下”和“确定”等按键，设置所需要的额定电流。

4.3.2.3短路倍数设置将光标移至菜单【短路倍数】，按“确定”键，进入修改界面系统默认短路电流倍数为8.00Ie，用户可以根据需要自行设定。

4.3.2.4不平衡动作设置将光标移至菜单【不平衡动作】，按“确定”键，进入修改界面系统默认为关闭，按“向下”键，可选择所需的不平衡动作延时时间。

4.3.2.5互感器类型设置将光标移至菜单【互感器类型】，按“确定”键，进入修改界面系统默认为400A，按“向下”键，可选择630A、400A、200A型互感器。

4.3.2.6电流测量值校正将光标移至菜单【IA校正值】，按“确定”键，进入修改界面系统默认为100％，IA校正值＝实际电流值/显示值；IB、IC校正值以同样方法进行校正。

4.3.3电压设置选中菜单【电压设置】，按“确定”键，将依次进入其子菜单，并显示各子菜单的当前值，4.3.3.1额定电压设置将光标移至子菜单【额定电压】，按“确定”键，进入修改界面系统默认额定电流为660V，有1140V、660V可选。

4.3.3.2欠压比值设置将光标移至菜单【欠压比值】，按“确定”键，进入修改界面系统默认欠压比值为0.600Ue，用户可以根据需要自行设定，一般为额定电压的30～70％。

4.3.3.3欠压动作时间设置将光标移至菜单【欠压动作】，按“确定”键，进入修改界面系统默认为关闭，按“向下”键，可选择所需的欠压动作延时时间。

4.3.3.4过压比值设置将光标移至菜单【过压比值】，按“确定”键，进入修改界面系统默认过压比值为1.250Ue，用户可以根据需要自行设定，一般不超过2.500Ue。

4.3.3.5过压动作时间设置将光标移至菜单【过压动作】，按“确定”键，进入修改界面系统默认为关闭，按“向下”键，可选择所需的过压动作延时时间。

4.3.3.6电压测量值校正将光标移至菜单【UA校正值】，按“确定”键，进入修改界面系统默认为100％，UA校正值＝实际电流值/显示值；UB、UC校正值以同样方法进行校正。

4.3.4漏电设置选中菜单【漏电设置】，按“确定”键，将依次进入其子菜单，并显示各子菜单的当前值，4.3.4.1漏电电阻设置系统根据额定电压会自动改变漏电电阻参数值，若客户需要自行整定，可将光标移至子菜单【漏电电阻】，按“确定”键，进入修改界面配合“向上”、“向下”和“确定”等按键，设置用户所需要的漏电电阻。

4.3.4.2漏电延时设置系统根据开关类型会自动整定漏电延时时间，若客户需要自行整定，可将光标移至子菜单【漏电延时】，按“确定”键，进入修改界面配合“向上”、“向下”和“确定”等按键，设置用户所需要的漏电延时时间。

4.3.4.3零序电流设置系统根据额定电压会自动改变零序电流动作值，若客户需要自行整定，可将光标移至子菜单【零序电流】，按“确定”键，进入修改界面配合“向上”、“向下”和“确定”等按键，设置用户所需要的零序电流。

4.3.4.4零序电压设置系统默认为75%，用户可以需要整定零序电压动作百分比，可将光标移至子菜单【零序电压】，按“确定”键，进入修改界面配合“向上”、“向下”和“确定”等按键，设置用户所需要跳闸动作的零序电压百分比。

4.3.4.5漏电动作设置系统默认漏电动作为开，用户可以根据需要选择打开或者关闭漏电保护功能，可将光标移至子菜单【漏电动作】，按“确定”键，进入修改界面配合“向上”、“向下”和“确定”等按键，设置漏电保护功能的打开或关闭。

4.3.5本机参数选中菜单【本机参数】，按“确定”键，将依次进入其子菜单，并显示各子菜单的当前值，4.3.5.1风电延时设置将光标移至菜单【风电延时】，按“确定”按钮，进入定值修改时，首先显示配合“向上”、“向下”和“确定”等按键输入正确密码后，再按“确定”键进入。

显示设置好所需时间参数后，按“确定”键则保存修改值并生效。

4.3.5.2开关类型设置将光标移至子菜单【开关类型】，按“确定”键，进入修改界面系统默认为总开关，可通过“向上”“向下”键设置为分开关。

4.3.5.3系统时间设置将光标移至菜单【时间设置】，按“确定”键，进入修改界面配合“向上”、“向下”和“确定”等键，设置正确的系统时间。

4.3.5.4系统密码设置将光标移至菜单【系统密码】，按“确定”键，进入修改界面配合““向上”、“向下”和“确定”等按键修改密码后，出厂时密码设置为“0000”，未经主管部门同意请勿随意改动。

4.3.6 现场试验选中菜单【现场试验】，按“确定”键，将依次进入其子菜单，并显示各子菜单的当前值，4.3.6.1 电流试验将光标移至菜单【电流试验】，按“确认”键进入电流试验。

电流试验显示如下：4.3.6.2 漏电试验按漏电试验按钮，漏电动作，显示如下：4.3.7 事件记录选中菜单【事件记录】，按“确定”键，将依次进入其子菜单，并显示各子菜单的当前值，4.3.7.1 事件查询选中菜单【事件查询】，按“确定”键进入事件查询，查询故障记录如下：4.3.7.2事件清除将光标移至菜单【事件清除】，按“确定”键进入事件清除，4.4菜单总体结构及说明保护器菜单总体结构及说明564.1搬运过程中，应避免强烈振动，严禁翻滚。

4.2在使用过程中，不可随意更改控制电器和操作机构的零部件，否则不能保证开关可靠工作。

4.3在对开关隔爆面进行维护时，完工后前门与壳体间的隔爆间隙不得大于0.30mm。

KJZ-400、200馈电开关电

5
11 保护试验 2 累计信息 3 故障查询 4 保护功能查询
15 检修模式
关闭
6 实时显示观察窗
7 返回上屏
图5
图6
(1)保护试验:
实时显示状态下按“确认”键进入（图 4）；
按“选择”键移动光标至“2 操作员菜单”，按“确认”键进入该选项；
按“选择”键移动光标至“1 保护试验”，按“确认”键进入该选项（图 7）。
1
(2).产品型号及含义
KJZ–□ / □
额定电压
额定电流
真空
隔爆兼本质安全型
馈电开关
(3).防爆型式
矿用隔爆兼本质安全型
防爆标志
4.使用条件
Exd[ib]I
(1)海拔高度不超过 2000m；
(2)环境温度为－5℃～+40℃
(3)空气湿度不大于 95%（+25℃）；
(4)无足以腐蚀金属和破坏绝缘的气体或蒸汽的环境中；
设备安装到位后请保持开关在合闸状态下按确认进入界面操作员菜单实时显示观察窗界面如图23然后按下漏试键待零序电压零序电流显示值稳定后记录下两值退出窗口再按确认进入界面工厂菜单出厂参数零序电压零序电流根据所记录值设定动作门槛值门槛值略低于记录值即可负载有变化时再根据以上步骤做相应的更改提示
安装前详细阅读使用说明书
按“确认”键返回上屏。
瓦斯保护超标点
温度保护超温点
闭动 1.0%20 秒解
关闭
65℃
图 13
漏电项目漏闭保护选漏保护选漏保护
打开打开 50mS
图 14
不平衡保护
关闭
欠压保护
打开
三相不平衡动作时间
65% 60 秒

南京双京KBZ200(400)馈电开关说明书

阅读使人充实，会谈使人敏捷，写作使人精确。

——培根KBZ — 200（400）/1140（660）矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司KBZ – 200（400）/1140（660）矿用隔爆真空馈电开关特点介绍：1、开关主要用于煤矿井下作为供电系统的总开关或分支开关使用，也可用于大容量电动机不频繁起动控制使用。

2、开关保护器采用微电脑控制，功能强大，可以同时监测多种信号，且系统稳定可靠。

设有64*128的液晶中文显示器。

可以实时显示电压、电流、电阻，当出现故障时显示故障类型，及故障数值。

4、本开关设有选择性漏电保护功能，做总开关和分支开关使用均可，作总开关使用时，不必另接漏电继电器。

开关具有多种参数可调，分开关后级也可以再带分开关，而且保护灵敏可靠。

5、开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护为一体。

6、设有漏电试验、短路试验及复位按钮，可以对开关本身的保护性能进行自检。

7、开关具有真空管检测保护，当真空管粘连或因漏气而漏电时进行故障警示，并拒绝合闸。

8、本开关具有电缆长距离短路保护功能，只要输入电缆的长度和截面积，就可以可靠保证在远端发生短路时进行保护。

9、利用开关本体可以对原来DW80-350空气馈电开关进行改造，额定电流增加到400A。

极限分断能力增加到7000A。

10、合闸机构为传统手动操作方式。

机构经长期磨损后，不必更换机构。

略加调整即可正常使用。

一概述KBZ – 200（350、400）/1140（660）矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）适用于煤矿井下和其它周围介质含有甲烷和煤尘混合物的爆炸气体环境中。

在交流50ＨＺ、电压1140（660）Ｖ、额定电流400Ａ及以下的线路中，做为配电总开关或分支开关使用，以及做控制不频繁起动电动机之用。

当配电线路出现过载、短路、欠压、失压时，本馈电开关能自动切断电源。

当馈电开关在正常运行中，负荷发生漏电时，馈电开关通过电子综合保护器发出指令，使真空断路器马上跳闸断电，事故不除，断路器拒绝合闸。

真空馈电开关KBZ-200 400II说明书(负荷带电指示+相敏)

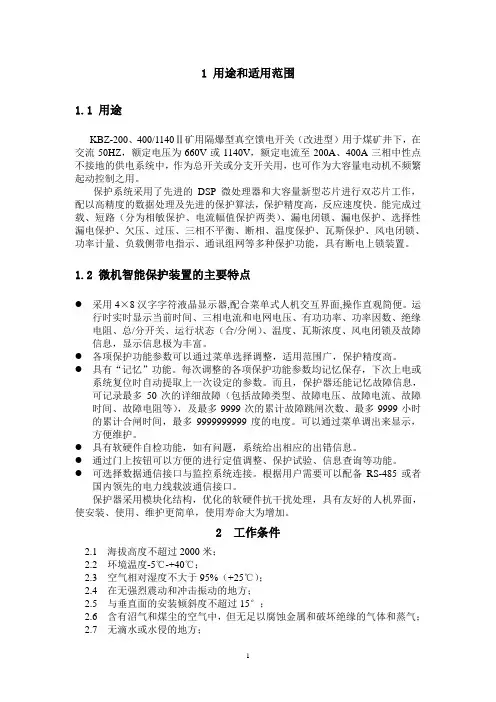

1 用途和适用范围1.1 用途KBZ-200、400/1140Ⅱ矿用隔爆型真空馈电开关（改进型）用于煤矿井下，在交流50HZ，额定电压为660V或1140V，额定电流至200A、400A三相中性点不接地的供电系统中，作为总开关或分支开关用，也可作为大容量电动机不频繁起动控制之用。

保护系统采用了先进的DSP微处理器和大容量新型芯片进行双芯片工作，配以高精度的数据处理及先进的保护算法，保护精度高，反应速度快。

能完成过载、短路（分为相敏保护、电流幅值保护两类）、漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、断相、温度保护、瓦斯保护、风电闭锁、功率计量、负载侧带电指示、通讯组网等多种保护功能，具有断电上锁装置。

1.2 微机智能保护装置的主要特点●采用4×8汉字字符液晶显示器,配合菜单式人机交互界面,操作直观简便。

运行时实时显示当前时间、三相电流和电网电压、有功功率、功率因数、绝缘电阻、总/分开关、运行状态（合/分闸）、温度、瓦斯浓度、风电闭锁及故障信息，显示信息极为丰富。

●各项保护功能参数可以通过菜单选择调整，适用范围广，保护精度高。

●具有“记忆”功能。

每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时自动提取上一次设定的参数。

而且，保护器还能记忆故障信息，可记录最多50次的详细故障（包括故障类型、故障电压、故障电流、故障时间、故障电阻等），及最多9999次的累计故障跳闸次数、最多9999小时的累计合闸时间，最多9999999999度的电度。

可以通过菜单调出来显示，方便维护。

●具有软硬件自检功能，如有问题，系统给出相应的出错信息。

●通过门上按钮可以方便的进行定值调整、保护试验、信息查询等功能。

●可选择数据通信接口与监控系统连接。

根据用户需要可以配备RS-485或者国内领先的电力线载波通信接口。

保护器采用模块化结构，优化的软硬件抗干扰处理，具有友好的人机界面，使安装、使用、维护更简单，使用寿命大为增加。
