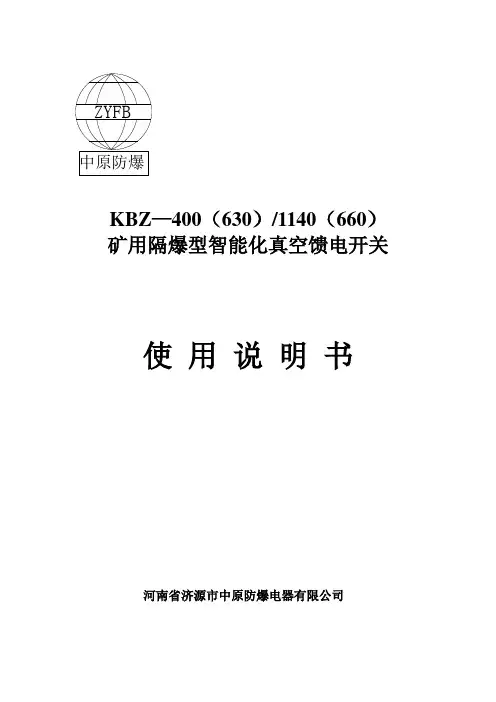

ZYFB中原防爆KBZ—400（630）/1140（660）矿用隔爆型智能化真空馈电开关使用说明书河南省济源市中原防爆电器有限公司目录一、用途及使用条件 (2)二、产品特点 (2)三、产品功能 (3)四、产品型号含义 (5)五、开关结构概述 (5)六、主要技术参数及保护特性 (5)七、电气原理 (10)八、操作指南 (11)九、外形尺寸及重量 (20)十、标志、包装、运输 (20)十一、售后服务 (21)十二、常见故障及处理方法 (21)十三、电器元件明细表 (22)十四、附图 (23)一用途及使用条件1、矿用隔爆型智能化真空馈电开关（以下简称开关），主要用于煤矿井下和其它周围介质中含有甲烷及煤尘混合物的爆炸性气体环境中。

适应于交流50HZ，额定电流400（630）A，额定电压380V、660V、1140V三相中性点不接地供电系统中。

做为总开关、分支开关，也可作为大容量电动机不频繁起动控制之用。

当供电电路中出现过载、短路、断相或漏电时能自动切断电源。

做总开关时具有三相对称性漏电和漏电闭锁保护，做分支开关使用时具有选择性漏电保护和漏电闭锁保护功能，过流保护具有反时限时性，近端出口短路采用大电流无压释放保护功能。

2、开关可以在下列环境中使用；（1）海拔高度不超过2000m；（2）环境温度为零下-20℃-- +40℃；（3）空气相对湿度不大于95%（+25℃）；（4）含有甲烷、煤尘的空气中，但无足以腐蚀金属和绝缘的气体和蒸气；（5）无淋水和水侵入的地方。

二、产品特点本开关根据用户需求，采用先进的科学技术进行设计，与同类相比，其特点如下：1、具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算，连续量化处理所获信息最接近于真实情况。

2、采用晶振计时，故所有定时限、反时限延时准确无误。

3、采用微处理器技术，能完成合、分闸控制，过载、短路、漏电闭锁、漏电保护、选择性漏电保护、三相不平衡、欠压、风电闭锁、故障原因记忆查询、联网通讯、电度计量等功能。

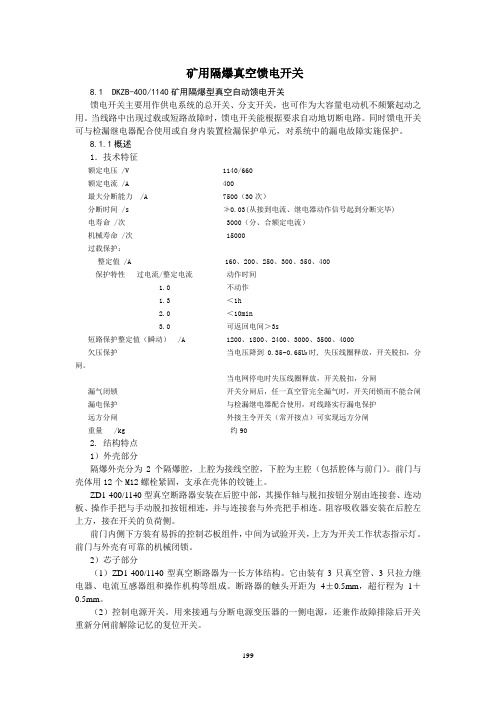

矿用隔爆真空馈电开关8.1 DKZB-400/1140矿用隔爆型真空自动馈电开关馈电开关主要用作供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动之用。

当线路中出现过载或短路故障时，馈电开关能根据要求自动地切断电路。

同时馈电开关可与检漏继电器配合使用或自身内装置检漏保护单元，对系统中的漏电故障实施保护。

8.1.1概述1．技术特征额定电压 /V 1140/660额定电流 /A 400最大分断能力 /A 7500（30次）分断时间 /s ≯0.03(从接到电流、继电器动作信号起到分断完毕)电寿命 /次 3000（分、合额定电流）机械寿命 /次 15000过载保护：整定值 /A 160、200、250、300、350、400保护特性过电流/整定电流动作时间1.0 不动作1.3 ＜1h2.0 ＜10min3.0 可返回电间＞3s短路保护整定值（瞬动） /A 1200、1800、2400、3000、3500、4000欠压保护当电压降到0.35~0.65U N时, 失压线圈释放，开关脱扣，分闸。

当电网停电时失压线圈释放，开关脱扣，分闸漏气闭锁开关分闸后，任一真空管完全漏气时，开关闭锁而不能合闸漏电保护与检漏继电器配合使用，对线路实行漏电保护远方分闸外接主令开关（常开接点）可实现远方分闸重量 /kg 约902. 结构特点1）外壳部分隔爆外壳分为2个隔爆腔，上腔为接线空腔，下腔为主腔（包括腔体与前门）。

前门与壳体用12个M12螺栓紧固，支承在壳体的铰链上。

ZD1-400/1140型真空断路器安装在后腔中部，其操作轴与脱扣按钮分别由连接套、连动板、操作手把与手动脱扣按钮相连，并与连接套与外壳把手相连。

阻容吸收器安装在后腔左上方，接在开关的负荷侧。

前门内侧下方装有易拆的控制芯板组件，中间为试验开关，上方为开关工作状态指示灯。

前门与外壳有可靠的机械闭锁。

2）芯子部分（1）ZD1-400/1140型真空断路器为一长方体结构。

阅读使人充实，会谈使人敏捷，写作使人精确。

——培根KBZ — 200（400）/1140（660）矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司KBZ – 200（400）/1140（660）矿用隔爆真空馈电开关特点介绍：1、开关主要用于煤矿井下作为供电系统的总开关或分支开关使用，也可用于大容量电动机不频繁起动控制使用。

2、开关保护器采用微电脑控制，功能强大，可以同时监测多种信号，且系统稳定可靠。

设有64*128的液晶中文显示器。

可以实时显示电压、电流、电阻，当出现故障时显示故障类型，及故障数值。

4、本开关设有选择性漏电保护功能，做总开关和分支开关使用均可，作总开关使用时，不必另接漏电继电器。

开关具有多种参数可调，分开关后级也可以再带分开关，而且保护灵敏可靠。

5、开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护为一体。

6、设有漏电试验、短路试验及复位按钮，可以对开关本身的保护性能进行自检。

7、开关具有真空管检测保护，当真空管粘连或因漏气而漏电时进行故障警示，并拒绝合闸。

8、本开关具有电缆长距离短路保护功能，只要输入电缆的长度和截面积，就可以可靠保证在远端发生短路时进行保护。

9、利用开关本体可以对原来DW80-350空气馈电开关进行改造，额定电流增加到400A。

极限分断能力增加到7000A。

10、合闸机构为传统手动操作方式。

机构经长期磨损后，不必更换机构。

略加调整即可正常使用。

一概述KBZ – 200（350、400）/1140（660）矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）适用于煤矿井下和其它周围介质含有甲烷和煤尘混合物的爆炸气体环境中。

在交流50ＨＺ、电压1140（660）Ｖ、额定电流400Ａ及以下的线路中，做为配电总开关或分支开关使用，以及做控制不频繁起动电动机之用。

当配电线路出现过载、短路、欠压、失压时，本馈电开关能自动切断电源。

当馈电开关在正常运行中，负荷发生漏电时，馈电开关通过电子综合保护器发出指令，使真空断路器马上跳闸断电，事故不除，断路器拒绝合闸。

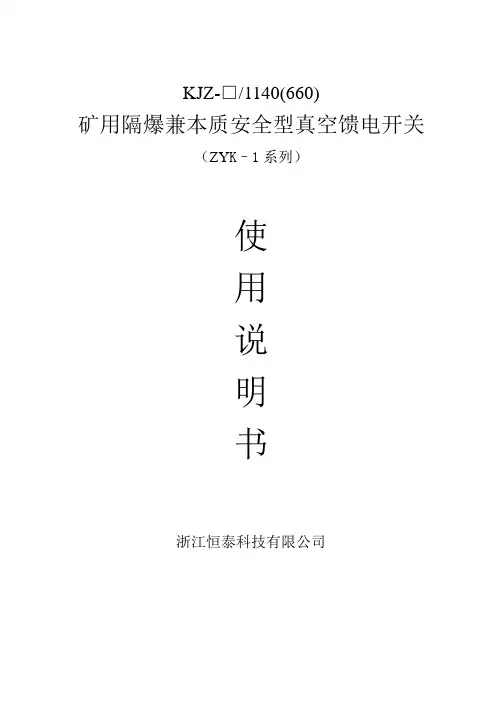

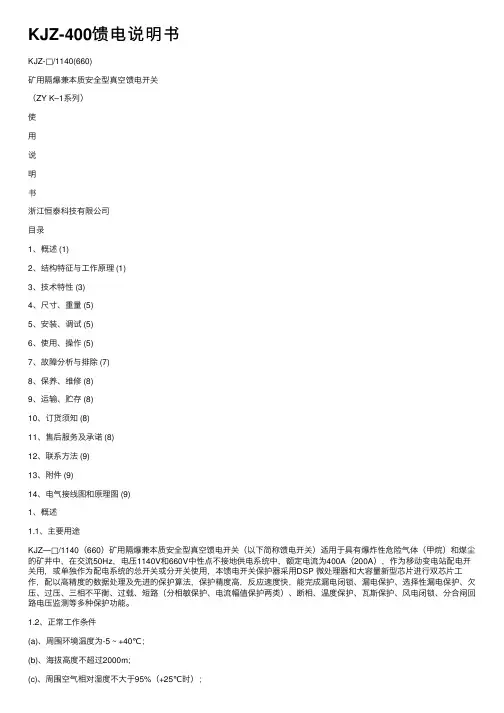

KJZ-400馈电说明书KJZ-□/1140(660)矿⽤隔爆兼本质安全型真空馈电开关（ZY K–1系列）使⽤说明书浙江恒泰科技有限公司⽬录1、概述 (1)2、结构特征与⼯作原理 (1)3、技术特性 (3)4、尺⼨、重量 (5)5、安装、调试 (5)6、使⽤、操作 (5)7、故障分析与排除 (7)8、保养、维修 (8)9、运输、贮存 (8)10、订货须知 (8)11、售后服务及承诺 (8)12、联系⽅法 (9)13、附件 (9)14、电⽓接线图和原理图 (9)1、概述1.1、主要⽤途KJZ—□/1140（660）矿⽤隔爆兼本质安全型真空馈电开关（以下简称馈电开关）适⽤于具有爆炸性危险⽓体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，额定电流为400A（200A），作为移动变电站配电开关⽤，或单独作为配电系统的总开关或分开关使⽤，本馈电开关保护器采⽤DSP 微处理器和⼤容量新型芯⽚进⾏双芯⽚⼯作，配以⾼精度的数据处理及先进的保护算法，保护精度⾼，反应速度快，能完成漏电闭锁、漏电保护、选择性漏电保护、⽋压、过压、三相不平衡、过载、短路（分相敏保护、电流幅值保护两类）、断相、温度保护、⽡斯保护、风电闭锁、分合闸回路电压监测等多种保护功能。

1.2、正常⼯作条件(a)、周围环境温度为-5 ~ +40℃；(b)、海拔⾼度不超过2000m；(c)、周围空⽓相对湿度不⼤于95%（+25℃时）；（d）、在有⽡斯，煤尘爆炸性⽓体混合物的环境中；（e）、与⽔平的安装倾斜度不超过15°；（f）、在⽆破坏绝缘的⽓体或蒸汽的环境中；（g）、能防⽌滴⽔的地⽅；(h)、污染等级：3级；(i )、安装类别：Ⅲ类。

1.3、产品分类1.3.1、产品防爆型式：矿⽤隔爆型防爆标志：Exd[ib]Ⅰ1.3.2、产品型号及编制意义额定电压额定电流真空矿⽤隔爆兼本质安全型馈电开关1.4、产品执⾏标准：MT871-2000。

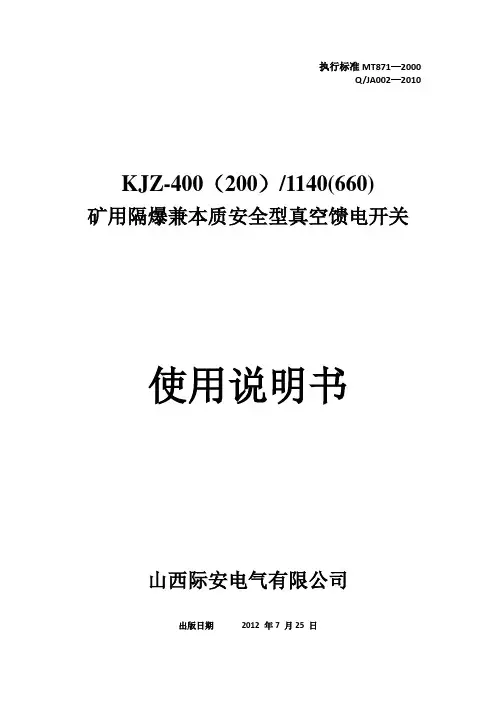

执行标准MT871—2000Q/JA002—2010KJZ-400（200）/1140(660)矿用隔爆兼本质安全型真空馈电开关使用说明书山西际安电气有限公司出版日期2012 年7 月25 日目录一、用途及使用条件 (2)二、产品的型号型式 (2)三、主要技术参数和技术性能 (2)四、保护装置原理、特点及整定 (3)五、开关工作原理 (4)六、开关操作指南 (5)七、开关安装结构与接线 (12)八、日常维护和常见故障排除 (12)九、外形图及重量 (12)十、订货须知 (12)附：开关常见故障排除方法开关元器件表电气原理图开关接线图一用途及使用条件1、KJZ－400（200）/1140（660）矿用隔爆兼本质安全型真空馈电开关主要适应于煤矿井下和周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流50Hz，电压1140V、660V，额定电流至400A．及以下三相中性点不接地的线路中，作为配电系统的后备保护开关或矿用隔爆型移动变电站的低压侧真空馈电开关使用。

也可作为大容量电动机不频繁起动控制之用。

当供电电路中出现过载、短路、断相及三相不平衡、漏电时能自动切断电源。

设计制造符合～3－2000《爆炸性气体环境用电气设备》和MT871－2000《《矿用隔爆型低压交流真空馈电开关》之规定。

2、本真空馈电开关，适用于含有爆炸性气体(甲烷)和煤尘的矿井中，但周围介质中不含有破坏金属、绝缘的活动性化学物质。

开关在下列环境条件下使用方能可靠地工作：①海拔高度不超过2000m（或气压：80~106Kpa）。

②运行环境温度为－5℃～＋40℃。

③周围空气相对湿度不大于95%（＋25℃）。

④在有沼气爆炸性混合物矿井中。

⑤在无显着摇动与冲击振动的地方。

⑥在无破坏绝缘的气体或蒸汽的环境中。

⑦在无滴水的地方。

⑧安装类别：Ⅱ类。

⑨污染等级：3级。

二、产品的型号型式KJZ ——400（200）/ 1140（660）额定电压额定电流隔爆兼本质安全型真空馈电开关1、防爆类型：矿用隔爆兼本质安全型2、防爆标志：“Exd(ib)I”3、产品生产依据标准：①～4－2000《爆炸性气体环境用电气设备》②MT871－2000《矿用隔爆型低压交流真空馈电开关》③Q/JA002—2010《KJZ系列矿用隔爆兼本质安全型真空馈电开关》三、主要技术参数和技术性能1、额定工作电压：1140V（660V）、三相、50Hz当线路电压不低于额定值的85％，不高于额定值的120％时，开关均能可靠地工作。

矿用隔爆真空馈电开关8.1 DKZB-400/1140矿用隔爆型真空自动馈电开关馈电开关主要用作供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动之用。

当线路中出现过载或短路故障时，馈电开关能根据要求自动地切断电路。

同时馈电开关可与检漏继电器配合使用或自身内装置检漏保护单元，对系统中的漏电故障实施保护。

8.1.1概述1．技术特征额定电压 /V 1140/660额定电流 /A 400最大分断能力 /A 7500（30次）分断时间 /s ≯0.03(从接到电流、继电器动作信号起到分断完毕)电寿命 /次 3000（分、合额定电流）机械寿命 /次 15000过载保护：整定值 /A 160、200、250、300、350、400保护特性过电流/整定电流动作时间1.0 不动作1.3 ＜1h2.0 ＜10min3.0 可返回电间＞3s短路保护整定值（瞬动） /A 1200、1800、2400、3000、3500、4000欠压保护当电压降到0.35~0.65U N时, 失压线圈释放，开关脱扣，分闸。

当电网停电时失压线圈释放，开关脱扣，分闸漏气闭锁开关分闸后，任一真空管完全漏气时，开关闭锁而不能合闸漏电保护与检漏继电器配合使用，对线路实行漏电保护远方分闸外接主令开关（常开接点）可实现远方分闸重量 /kg 约902. 结构特点1）外壳部分隔爆外壳分为2个隔爆腔，上腔为接线空腔，下腔为主腔（包括腔体与前门）。

前门与壳体用12个M12螺栓紧固，支承在壳体的铰链上。

ZD1-400/1140型真空断路器安装在后腔中部，其操作轴与脱扣按钮分别由连接套、连动板、操作手把与手动脱扣按钮相连，并与连接套与外壳把手相连。

阻容吸收器安装在后腔左上方，接在开关的负荷侧。

前门内侧下方装有易拆的控制芯板组件，中间为试验开关，上方为开关工作状态指示灯。

前门与外壳有可靠的机械闭锁。

2）芯子部分（1）ZD1-400/1140型真空断路器为一长方体结构。

安装使用前请仔细阅读使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书1 用途及使用条件1.1用途KBZ2-200/1140(600)、KBZ2-400/1140矿用隔型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A的中性点不接地的三相电网中，作为配电总开关或分支开关之用。

本馈电开关执行标准：Q/KDB.JO204-2006《矿用隔爆型真空馈电开关》本馈电开关参考标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》馈电开关中的保护器采用了先进的微处理器与红外遥控技术，高精度的数据处理及先进的保护算法，具有保护精度高、反应速度快等优点。

保护器能实现漏电保护（作总开关用）、功率方向型选择性漏电保护（作分开关用）、漏电闭锁、过载、短路、三相不平衡（包括断相）及欠压等多种保护功能，馈电开关可外接远方分励按钮，还可以外接瓦斯断电仪或其它需要联控的接点，实现瓦斯超限断电或其它保护功能。

1.2使用条件a）高度不超过2000米；b）周围环境温度为-5℃-40℃；c）周围环境湿度不大于95%（+25℃）；d）无破坏绝缘的气体或蒸汽的环境中；e）无显著摇动与冲击振动的地方；f）能防止雨雪与滴水的地方；g）与水平面的安装倾斜度不超过15°。

1.3型号含义额定电压V额定电流A设计序号真空１隔爆型馈电开关2 主要技术特征a）额定工作电压：(200A)/1140(660)V；(400A)/1140Vb）额定工作电流：200、400Ac）额定工作制：长期工作制d）最大分断能力：1140V、7.5kAe）操作方式：电动合闸、电动分闸f）馈电开关保护功能的特性参数2.1保护功能2.1.1漏电闭锁功能：在馈电开关合闸前，能对供电线路对地绝缘情况进行检测。

执行标准MT871—2000Q/JA002—2010KJZ-400（200）/1140(660)矿用隔爆兼本质安全型真空馈电开关使用说明书山西际安电气有限公司出版日期2012 年7 月25 日目录一、用途及使用条件 (2)二、产品的型号型式 (2)三、主要技术参数和技术性能 (2)四、保护装置原理、特点及整定 (3)五、开关工作原理 (4)六、开关操作指南 (5)七、开关安装结构与接线 (12)八、日常维护和常见故障排除 (12)九、外形图及重量 (12)十、订货须知 (12)附：开关常见故障排除方法开关元器件表电气原理图开关接线图一用途及使用条件1、KJZ－400（200）/1140（660）矿用隔爆兼本质安全型真空馈电开关主要适应于煤矿井下和周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流50Hz，电压1140V、660V，额定电流至400A．及以下三相中性点不接地的线路中，作为配电系统的后备保护开关或矿用隔爆型移动变电站的低压侧真空馈电开关使用。

也可作为大容量电动机不频繁起动控制之用。

当供电电路中出现过载、短路、断相及三相不平衡、漏电时能自动切断电源。

设计制造符合～3－2000《爆炸性气体环境用电气设备》和MT871－2000《《矿用隔爆型低压交流真空馈电开关》之规定。

2、本真空馈电开关，适用于含有爆炸性气体(甲烷)和煤尘的矿井中，但周围介质中不含有破坏金属、绝缘的活动性化学物质。

开关在下列环境条件下使用方能可靠地工作：①海拔高度不超过2000m（或气压：80~106Kpa）。

②运行环境温度为－5℃～＋40℃。

③周围空气相对湿度不大于95%（＋25℃）。

④在有沼气爆炸性混合物矿井中。

⑤在无显着摇动与冲击振动的地方。

⑥在无破坏绝缘的气体或蒸汽的环境中。

⑦在无滴水的地方。

⑧安装类别：Ⅱ类。

⑨污染等级：3级。

二、产品的型号型式KJZ ——400（200）/ 1140（660）额定电压额定电流隔爆兼本质安全型真空馈电开关1、防爆类型：矿用隔爆兼本质安全型2、防爆标志：“Exd(ib)I”3、产品生产依据标准：①～4－2000《爆炸性气体环境用电气设备》②MT871－2000《矿用隔爆型低压交流真空馈电开关》③Q/JA002—2010《KJZ系列矿用隔爆兼本质安全型真空馈电开关》三、主要技术参数和技术性能1、额定工作电压：1140V（660V）、三相、50Hz当线路电压不低于额定值的85％，不高于额定值的120％时，开关均能可靠地工作。

KBZ—400（630）/1140（660）矿用隔爆型智能化真空馈电开关使用说明书河南省济源市中原防爆电器有限公司目录一、用途及使用条件 (2)二、产品特点 (2)三、产品功能 (3)四、产品型号含义 (5)五、开关结构概述 (5)六、主要技术参数及保护特性 (5)七、电气原理 (10)八、操作指南 (11)九、外形尺寸及重量 (20)一十、标志、包装、运输 (20)一十一、售后服务 (21)一十二、常见故障及处理方法 (21)一十三、电器元件明细表 (22)一十四、附图 (23)一用途及使用条件1、矿用隔爆型智能化真空馈电开关（以下简称开关），主要用于煤矿井下和其它周围介质中含有甲烷及煤尘混合物的爆炸性气体环境中。

适应于交流50HZ，额定电流400（630）A，额定电压380V、660V、1140V三相中性点不接地供电系统中。

做为总开关、分支开关，也可作为大容量电动机不频繁起动控制之用。

当供电电路中出现过载、短路、断相或漏电时能自动切断电源。

做总开关时具有三相对称性漏电和漏电闭锁保护，做分支开关使用时具有选择性漏电保护和漏电闭锁保护功能，过流保护具有反时限时性，近端出口短路采用大电流无压释放保护功能。

2、开关可以在下列环境中使用；（1）海拔高度不超过2000m；（2）环境温度为零下-20℃-- +40℃；（3）空气相对湿度不大于95%（+25℃）；（4）含有甲烷、煤尘的空气中，但无足以腐蚀金属和绝缘的气体和蒸气；（5）无淋水和水侵入的地方。

二、产品特点本开关根据用户需求，采用先进的科学技术进行设计，与同类相比，其特点如下：1、具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算，连续量化处理所获信息最接近于真实情况。

2、采用晶振计时，故所有定时限、反时限延时准确无误。

3、采用微处理器技术，能完成合、分闸控制，过载、短路、漏电闭锁、漏电保护、选择性漏电保护、三相不平衡、欠压、风电闭锁、故障原因记忆查询、联网通讯、电度计量等功能。

矿用隔爆真空馈电开关8.1 DKZB-400/1140矿用隔爆型真空自动馈电开关馈电开关主要用作供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动之用。

当线路中出现过载或短路故障时，馈电开关能根据要求自动地切断电路。

同时馈电开关可与检漏继电器配合使用或自身内装置检漏保护单元，对系统中的漏电故障实施保护。

8.1.1概述1．技术特征额定电压 /V 1140/660额定电流 /A 400最大分断能力 /A 7500（30次）分断时间 /s ≯0.03(从接到电流、继电器动作信号起到分断完毕)电寿命 /次 3000（分、合额定电流）机械寿命 /次 15000过载保护：整定值 /A 160、200、250、300、350、400保护特性过电流/整定电流动作时间1.0 不动作1.3 ＜1h2.0 ＜10min3.0 可返回电间＞3s短路保护整定值（瞬动） /A 1200、1800、2400、3000、3500、4000欠压保护当电压降到0.35~0.65U N时, 失压线圈释放，开关脱扣，分闸。

当电网停电时失压线圈释放，开关脱扣，分闸漏气闭锁开关分闸后，任一真空管完全漏气时，开关闭锁而不能合闸漏电保护与检漏继电器配合使用，对线路实行漏电保护远方分闸外接主令开关（常开接点）可实现远方分闸重量 /kg 约902. 结构特点1）外壳部分隔爆外壳分为2个隔爆腔，上腔为接线空腔，下腔为主腔（包括腔体与前门）。

前门与壳体用12个M12螺栓紧固，支承在壳体的铰链上。

ZD1-400/1140型真空断路器安装在后腔中部，其操作轴与脱扣按钮分别由连接套、连动板、操作手把与手动脱扣按钮相连，并与连接套与外壳把手相连。

阻容吸收器安装在后腔左上方，接在开关的负荷侧。

前门内侧下方装有易拆的控制芯板组件，中间为试验开关，上方为开关工作状态指示灯。

前门与外壳有可靠的机械闭锁。

2）芯子部分（1）ZD1-400/1140型真空断路器为一长方体结构。

2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。

4. 用途及使用条件4.1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2 额定工作制：长期工作制；5.3 最大分断能力：1140V（COSø=0.3）7.5KA；5.4 操作方式：电动合、分闸，机械保持。

5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。

5.6 进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。

BKDZ20-200、 400/1140(660 Z (F矿用隔爆真空馈电开关一、操作说明与整定方法1. 侧板的纽子开关 K 的位置作总开关或单台单独使用时,先将侧板上的钮子开关 K ,打在“总开关”的位置;若做分开关使用时,应打在“分开关”的位置;同时在菜单整定屏里的“系统状态”也需对应的设定为“总开关”或“分开关”。

2. 操作说明1 按键复位:按下该键,装置处于复位状态;释放该键,装置从起始位置进入工作状态。

确定:按下该键,执行光标(反白显示处的操作。

上选:按下该键,可使光标上移,或使反白显示处的参数增加。

下选;按下该键,可使光标下移,或使反白显示处的掺数减小。

2 定值整定方法方法一:通过液晶显示与键盘操作进行整定。

方法二:通过 RS485通信接口由监控计算机进行整定。

3. 显示信息与按键操作说明开关送电后,液晶显示如下信息。

电网电压 1140 V负荷电流 0 A有功功率 0 KM分闸待机 R=9999 K整定为“总开关”时,开关合闸后,液晶屏显示如下信息电网电压 1140V负荷电流 400A有功功率 420W合闸运行 R=9999K整定为“分开关”时,开关合闸后,液晶屏显示如下信息电网电压 1140V负荷电流 400A有功功率 420W合闸运行注:若开关中电压 Uac 或电流 Ia 相序接错,合闸运行后“有功功率一直显示为0。

在该显示屏下,按”确认“键时进入如下的”菜单“屏。

1 “ 菜单“屏1 装置信息2 保护试验3 累计信息4 故障追忆5 保护整定6 装置设置7 出厂设置8 返回上屏第二项在分闸待机时显示“保护试验”;合闸运行时显示“跳闸试验”。

地七项“出厂设置”项是为产品出厂调试时用,用户不必关心此项。

按上选、下选, 可上下移动菜单并反白显示;按确认键执行反白显示菜单项的下级菜单项或相应功能,各子菜单显示信息和说明分别如下。

2“装置信息”屏智能化馈电开关按确认键返回中国八达电气其中第 2、 3行表示状态,根据不同情况可显示为:初始化中、分闸待机、合闸运行、整定出错及相关故障信息(短路跳闸、漏电故障、过载跳闸、漏电闭锁、断相跳闸、过压故障、欠压故障。

2216-0 2 KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1.产品型号及意义KBZ——□/□额定电流（A）/额定电压（V）真空隔爆型馈电开关2.产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH012—2008《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3.防爆形式:矿用隔爆型防爆标志：ExdI。

4.用途及使用条件4.1用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

4.2使用条件4.2.1海拔高度不超过2000m；4.2.2周围环境温度为-25～+40℃；4.2.3周围环境湿度不大于95％（+25℃）；4.2.4无破坏性绝缘气体或蒸气的环境中；4.2.5无显着振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5.主要技术特征5.1额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2额定工作制：长期工作制；5.3最大分断能力：1140V（COS?=0.3）7.5KA；5.4操作方式：电动合、分闸，机械保持。

5.5馈电开关保护功能的特性参数：详见附录保护器使用说明书。

5.6进出线口：主回路进出线喇叭口4只，可穿入?32～?78的橡套电缆；控制线路喇叭口2只，可穿入?12～?19橡套电缆。

2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。

4. 用途及使用条件4.1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2 额定工作制：长期工作制；5.3 最大分断能力：1140V（COSø=0.3）7.5KA；5.4 操作方式：电动合、分闸，机械保持。

5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。
