在安装在安装、、使用产品前请仔细阅读产品使用说明书KBZ 系列矿用隔爆型真空馈电开关产品执行标准:GB3836-2000、MT871-2000、Q/HX-02-2008产 品 使 用 说 明 书浙江合信防爆电气有限公司浙江合信防爆电气有限公司一、产品型号K B Z- □ /□ Z智能型额定电压(V)额定电流(A)真 空隔 爆 型馈电开关二.用途和使用条件1.用途:KBZ – 200、400、630/1140(660V)矿用隔爆型真空馈电开关(以下简称馈电开关),适用于煤矿井下和周围介质含有爆炸性气体(甲烷混合物)的环境中,在交流50HZ电压至1140V(660V)的中心点不接地的三相电网中,作为配电总开关或分支开关之用.本开关采用先进的DSP微处理器和大容量新型芯片进行双芯片工作,保护精度高,反应速度快.能完成漏电闭锁、漏电保护、欠压、过压、三相不平衡、过载、短路、瓦斯保护、等多种保护功能.2. 馈电开关执行标准:MT871-2000《矿用隔爆型低压交流真空馈电开关》;Q/HX-02-2008《KBZ-200(400、500、630)/1140(660) 矿用隔爆型智能化真空馈电开关企业标准》3.使用条件:A.海拔不超过2000米B.周围环境温度为-5℃~40℃C.周围环境湿度不大于95%(+25℃)D.无破坏绝缘及腐蚀金属的气体或蒸汽环境中E.无显著摇动或冲击振动的地方F.能防止雨雪与滴水的地方G.与水平面的安装倾斜度不超过15°三.主要技术特征:1.防爆形式为: 矿用隔爆型; 防爆标志:ExdI2.额定工作电压: 1140V3.额定工作电流: 200、400、630A4.额定工作制:长期工作制操作方式:电动合闸,电动分闸,四.外形尺寸馈电开关的外形尺寸:见下图KBZ – 200、400/1140(660V)矿用隔爆型真空馈电开关外形尺寸图KBZ – 500、630、800、1000/1140(660V)矿用隔爆型真空馈电开关外形尺寸图(横开门)KBZ – 500、630、800、1000/1140(660V)矿用隔爆型真空馈电开关外形尺寸图(竖开门)结构概述::五.结构概述A.馈电开关的隔爆外形呈长方形,用4只M12的螺栓与脚架相连,隔爆外壳有上下两个空腔,分别为接线腔和主腔。
阅读使人充实,会谈使人敏捷,写作使人精确。
——培根KBZ — 200(400)/1140(660)矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司KBZ – 200(400)/1140(660)矿用隔爆真空馈电开关特点介绍:1、开关主要用于煤矿井下作为供电系统的总开关或分支开关使用,也可用于大容量电动机不频繁起动控制使用。
2、开关保护器采用微电脑控制,功能强大,可以同时监测多种信号,且系统稳定可靠。
设有64*128的液晶中文显示器。
可以实时显示电压、电流、电阻,当出现故障时显示故障类型,及故障数值。
4、本开关设有选择性漏电保护功能,做总开关和分支开关使用均可,作总开关使用时,不必另接漏电继电器。
开关具有多种参数可调,分开关后级也可以再带分开关,而且保护灵敏可靠。
5、开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护为一体。
6、设有漏电试验、短路试验及复位按钮,可以对开关本身的保护性能进行自检。
7、开关具有真空管检测保护,当真空管粘连或因漏气而漏电时进行故障警示,并拒绝合闸。
8、本开关具有电缆长距离短路保护功能,只要输入电缆的长度和截面积,就可以可靠保证在远端发生短路时进行保护。
9、利用开关本体可以对原来DW80-350空气馈电开关进行改造,额定电流增加到400A。
极限分断能力增加到7000A。
10、合闸机构为传统手动操作方式。
机构经长期磨损后,不必更换机构。
略加调整即可正常使用。
一概述KBZ – 200(350、400)/1140(660)矿用隔爆型低压交流真空馈电开关(以下简称馈电开关)适用于煤矿井下和其它周围介质含有甲烷和煤尘混合物的爆炸气体环境中。
在交流50HZ、电压1140(660)V、额定电流400A及以下的线路中,做为配电总开关或分支开关使用,以及做控制不频繁起动电动机之用。
当配电线路出现过载、短路、欠压、失压时,本馈电开关能自动切断电源。
当馈电开关在正常运行中,负荷发生漏电时,馈电开关通过电子综合保护器发出指令,使真空断路器马上跳闸断电,事故不除,断路器拒绝合闸。

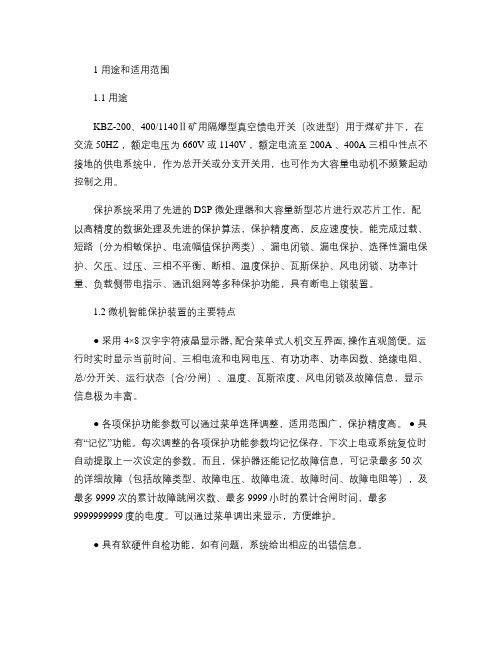

1 用途和适用范围1.1 用途KBZ-200、400/1140Ⅱ矿用隔爆型真空馈电开关(改进型)用于煤矿井下,在交流50HZ,额定电压为660V或1140V,额定电流至200A、400A三相中性点不接地的供电系统中,作为总开关或分支开关用,也可作为大容量电动机不频繁起动控制之用。
保护系统采用了先进的DSP微处理器和大容量新型芯片进行双芯片工作,配以高精度的数据处理及先进的保护算法,保护精度高,反应速度快。
能完成过载、短路(分为相敏保护、电流幅值保护两类)、漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、断相、温度保护、瓦斯保护、风电闭锁、功率计量、负载侧带电指示、通讯组网等多种保护功能,具有断电上锁装置。
1.2 微机智能保护装置的主要特点●采用4×8汉字字符液晶显示器,配合菜单式人机交互界面,操作直观简便。
运行时实时显示当前时间、三相电流和电网电压、有功功率、功率因数、绝缘电阻、总/分开关、运行状态(合/分闸)、温度、瓦斯浓度、风电闭锁及故障信息,显示信息极为丰富。
●各项保护功能参数可以通过菜单选择调整,适用范围广,保护精度高。
●具有“记忆”功能。
每次调整的各项保护功能参数均记忆保存,下次上电或系统复位时自动提取上一次设定的参数。
而且,保护器还能记忆故障信息,可记录最多50次的详细故障(包括故障类型、故障电压、故障电流、故障时间、故障电阻等),及最多9999次的累计故障跳闸次数、最多9999小时的累计合闸时间,最多9999999999度的电度。
可以通过菜单调出来显示,方便维护。
●具有软硬件自检功能,如有问题,系统给出相应的出错信息。
●通过门上按钮可以方便的进行定值调整、保护试验、信息查询等功能。
●可选择数据通信接口与监控系统连接。
根据用户需要可以配备RS-485或者国内领先的电力线载波通信接口。
保护器采用模块化结构,优化的软硬件抗干扰处理,具有友好的人机界面,使安装、使用、维护更简单,使用寿命大为增加。
1 用途和适用范围1.1 用途KBZ-200、400/1140Ⅱ矿用隔爆型真空馈电开关用于煤矿井下,在交流50HZ,额定电压为660V或1140V,额定电流至200A、400A三相中性点不接地的供电系统中,作为总开关或分支开关用,也可作为大容量电动机不频繁起动控制之用。
该开关由液晶汉显智能化保护系统构成,保护系统的CPU采用了高性能32位ARM芯片,辅以高精度的外围器件及先进的保护算法,保护精度高,反应速度快。
能完成过载、短路、漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、断相、风电瓦斯电闭锁等多种保护功能。
2 工作条件2.1 海拔高度不超过2000米;2.2 环境温度-5℃-+40℃;2.3 空气相对湿度不大于95%(+25℃);2.4 在无强烈震动和冲击振动的地方;2.5 与垂直面的安装倾斜度不超过15°;2.6 含有沼气和煤尘的空气中,但无足以腐蚀金属和破坏绝缘的气体和蒸气;2.7 无滴水或水侵的地方;2.8 污染等级:3级;2.9 安装类别:Ⅲ类。
3 主要技术特征3.1 额定电压:660V、1140V;3.2 保护测量单元正常工作电压范围:75~110%3.3 额定工作频率:50HZ;3.4 额定电流:200A(400A);3.5 极限分断电流:15KA/660V,12.5KA/1140V;3.6 短路保护动作时间:<100 ms;3.7 电寿命:3×103次;3.8 机械寿命:1.5×104次;3.9 防爆型式:矿用隔爆型;防爆标志:ExdI。
3.10 型号含义:K B Z-200、400/1140 Ⅱ设计序号(智能型)额定电压额定电流真空隔爆型馈电开关3.11 外形尺寸及重量3.11.1 外形尺寸:780mm×550mm×850mm(长×宽×高)3.11.1 重量:310kg4 保护功能4.1短路保护:动作时间<100ms 。
电光KBZ-200(400)馈电插件原理说明1.主要器件◆电源变压器BK:1140V,660V或660V,380V,二次侧0-28V,0-15V-115V,0-70V,17V-0-17V。
0-70V:漏电保护装置附加直流检测电源。
17V-0-17V:漏电保护插件运算放大器电源。
0-15V-115V:过流保护装置脱扣线圈TQ(F)及中间继电器电源。
0-28V:过流保护插件运算放大器电源。
◆电流变送器DH→主回路变为直流电压信号→过流保护插件(注意接地端不能接错)。
◆三相电抗器SK→输出零序电压信号;直流检测通路。
◆零序电流互感器LH(铁芯为高导磁材料)→采集零序电流信号.两出线端,一端接地,另一端送漏电保护插件,不能接反。
2.总开关漏电保护工作原理(1)漏电插件电源◆电源变压器BK二次70V(2A9,2B8)(2第2个插件)→2Q1整流→2C1滤波→2WD1稳压→2R3限流→电位器2W1分压→作总开关附加直流检测电源,只有漏电跳闸;可做分路开关的后备漏电保护电源。
◆电源变压器BK二次17V-0-17V(2B1,B3,2B2)→2Q2整流→2C3,2C4滤波→2WD2,2WD3(7812,7912)稳压→输出±12V→运算放大器电源,分路开关的漏电闭锁检测电源。
(2)做总开关漏电跳闸(可延时)◆运行中发生漏电→DC70V,直流检测电流I DC的通路:2Q1(+)→2WD1→2R3→2W1→2D15→2R5→kΩ表→地→动力回路对地绝缘电阻→三相动力回路→SK→2K4(ZK)→LK→ELQ→2D13→2R4→2Q1(-)→发生漏电时,I DC电流增大→电位器2W1上压降升高→IC2:U12>U13,U14=“1”→经2R37对2C18充电延时(延时开关2K1位于S位时)→2K3(ZK)→2J1①②:①2D12→过流插件A2→D13导通→IC2:U5>U6输出U7=“1”→D3通→C5充电延时→R31→R35→G通→J1吸合→F(TQ)吸合→开关跳闸。
华荣馈电说明书K B Z2-200(400)500.(630) -CAL-FENGHAI.-(YICAI)-Company One1KBZ2系列矿用隔爆型真空馈电开关目录一、概述 (1)二、产品结构特征 (1)三、产品主要技术参数 (3)四、尺寸、重量 (4)五、产品使用、操作方法 (4)六、参数设定及调试 (5)七、故障分析及排除 (18)八、保养、维护 (19)九、运输、贮存要求 (19)十、开箱及检查 (19)十一、注意事项 (19)十二、警示语句 (19)十三、售后服务及联系方式 (19)十四、说明书出版日期 (20)十五、接线腔接线图 (20)十六、原理图 (20)一、概述产品特点该系列产品采用真空断路器合分主电路,电动合闸、分励脱扣、欠压脱扣或手动脱扣,具有寿命长,维修量少,工作可靠等特点。
保护功能全,具有过载、短路、欠压、断相、失压、三相不平衡、漏电闭锁、瓦斯断电、对称性漏电保护及选择性漏电保护功能,并可外接远方分闸按钮。
具有选择性漏电,只切断故障点的电源,不仅缩小了停电范围,且便于寻找故障点,缩短了停电时间,更利于安全生产。
采用液晶汉显智能保护器,操作直观简便,适用范围广、保护精度高。
保护器采用了先进的微处理器,具有高精度的数据处理及先进的保护算法,保护精度高,反应速度快。
能实时显示系统电压、电流及时钟、日期功能。
具有记忆功能,能记忆故障类型、故障时间、故障时电流值及系统电压等,使检修、维护更方便。
具有软硬件自检功能,如线路有问题,系统给出相应的出错信息。
具有RS-485通讯接口与系统相连可实现“四遥”功能。
主要用途及适用范围本系列馈电开关适用于煤矿井下及其周围介质中有甲烷、煤尘等爆炸性混合物气体的环境中,在交流50Hz,电压380V、660V或1140V,电流至630A中性点不接地的三相电网中,作为配电总开关、分支开关,也可作为大容量电动机不频繁起动用。
使用环境海拔高度不超过2000米。
2215-01KBZ—400、200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备有限公司2006.04.16出版1. 产品型号和含义K B Z ——□ / □额定电流(A)/额定电压(V)真空隔爆型馈电开关2. 用途及使用条件2.1用途KBZ——400(200)/1140、660矿用隔爆型真空馈电开关(以下简称馈电开关),适用于煤矿井下和其它周围介质中含有爆炸性气体(甲烷混合物)的环境中,在交流50HZ,电压660V、1140V,电流至400A(200A)的中性点不接地的三相电网中,作为配电总开关或分支开关,也可作大容量电动机不频繁起动工具。
具有欠压、过载、短路、漏电闭锁、漏电动作等保护功能,电容性电流补偿功能,并可外接远方分励按钮,也可用于瓦斯闭琐。
对漏电保护设有660v,1140v供电系统选择钮子开关。
2.2 使用条件2.2.1 海拔不超过2000m;2.2.2 环境温度为-5~+40℃;2.2.3 空气相对湿度不大于95%(+25℃);2.2.4 在有瓦斯、煤尘爆炸性气体混合物的环境中;2.2.5 在无显著摇动和冲击振动的地方;2.2.6 与水平面的安装倾斜度不超过15°;2.2.7 在无破坏绝缘的气体和蒸汽的环境中;2.2.8 能防止滴水的地方;2.2.9 安装类别:Ⅲ类;2.2.10 污染等级:3级。
3. 产品执行标准MT871-2000《矿用隔爆低压交流真空馈电开关》Q/GKD 003—2006 《KBZ—400、200矿用隔爆型真空馈电开关》4. 防爆型式及标志3.1防爆型式:隔爆型;3.2 防爆标志:ExdI .5. 技术参数5.1 额定电压: 1140V、660V、380V;5.2 额定电流: 400A、200A;5.3 最大分断能力: 7500A;5.4 分断时间小于100ms;5.5 电寿命:3000次;5.6 机械寿命: 10000次;5.7 工作制:长期工作制;5.8 操作方式:电动合,分闸;5.9 馈电开关保护功能的特性参数5.9.1 欠压保护:整定值为35%——70%Ue,动作时间在1S-3S-5S可调;5.9.2 过载保护:整定值为0.4 Ie, 0.5 Ie, 0.6 Ie, 0.7 Ie, 0.8 Ie, 0.9 Ie,1.0 Ie。
1 用途和适用范围1.1 用途KBZ-200、400/1140Ⅱ矿用隔爆型真空馈电开关用于煤矿井下,在交流50HZ,额定电压为660V或1140V,额定电流至200A、400A三相中性点不接地的供电系统中,作为总开关或分支开关用,也可作为大容量电动机不频繁起动控制之用。
该开关由液晶汉显智能化保护系统构成,保护系统的CPU采用了高性能32位ARM芯片,辅以高精度的外围器件及先进的保护算法,保护精度高,反应速度快。
能完成过载、短路、漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、断相、风电瓦斯电闭锁等多种保护功能。
2 工作条件2.1 海拔高度不超过2000米;2.2 环境温度-5℃-+40℃;2.3 空气相对湿度不大于95%(+25℃);2.4 在无强烈震动和冲击振动的地方;2.5 与垂直面的安装倾斜度不超过15°;2.6 含有沼气和煤尘的空气中,但无足以腐蚀金属和破坏绝缘的气体和蒸气;2.7 无滴水或水侵的地方;2.8 污染等级:3级;2.9 安装类别:Ⅲ类。
3 主要技术特征3.1 额定电压:660V、1140V;3.2 保护测量单元正常工作电压范围:75~110%3.3 额定工作频率:50HZ;3.4 额定电流:200A(400A);3.5 极限分断电流:15KA/660V,12.5KA/1140V;3.6 短路保护动作时间:<100 ms;3.7 电寿命:3×103次;3.8 机械寿命:1.5×104次;3.9 防爆型式:矿用隔爆型;防爆标志:ExdI。
3.10 型号含义:设计序号(智能型)额定电压额定电流真空隔爆型馈电开关3.11 外形尺寸及重量3.11.1 外形尺寸:780mm×550mm×850mm(长×宽×高)3.11.1重量:310kg4 保护功能4.1短路保护:动作时间<100ms。
4.2过载保护:过载动作时间采用反时限实时计算,具有热记忆特性,动作时间表如下表一:表一过载保护动作时间表(单位:S)4.3漏电保护与漏电闭锁保护当电网每相对地电容不大于1UF,能可靠地实现漏电保护与漏电闭锁保护,当电网每相对地电容为1UF(且无补偿)时其动作值符合下表二:表二漏电电阻动作值4.4选择性漏电保护功能:保护器设置在分开关的位置时,如果本支路发生漏电现象,则本支路开关会跳闸,而其他支路开关和总开关均不会跳闸。
2216-0 2 KBZ—400,200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1.产品型号及意义KBZ——□/□额定电流(A)/额定电压(V)真空隔爆型馈电开关2.产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH012—2008《KBZ—630(500,400,200)矿用隔爆型低压交流真空馈电开关》3.防爆形式:矿用隔爆型防爆标志:ExdI。
4.用途及使用条件4.1用途KBZ—400,200/1140、660矿用隔爆型真空馈电开关(以下简称馈电开关),使用于煤矿井下和其它周围介质中含有爆炸性气体(甲烷混合物)的环境中,在交流50Hz,电压660V、1140V,电流至400A(200A)的中性点不接地的三相电网中,作为配电总开关或分支开关,也可作大容量电动机不频繁起动之用。
具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡(包括断相)、欠压等多种保护功能,并可外接远方分励、起动按钮,也可接风电瓦斯闭锁。
4.2使用条件4.2.1海拔高度不超过2000m;4.2.2周围环境温度为-25~+40℃;4.2.3周围环境湿度不大于95%(+25℃);4.2.4无破坏性绝缘气体或蒸气的环境中;4.2.5无显着振动或冲击振动的地方;4.2.6能防止雨雪与滴水的地方;4.2.7与水平面的安装倾斜度不超过15°;5.主要技术特征5.1额定工作电压:660V、1140V;额定工作电流:400A,200A;5.2额定工作制:长期工作制;5.3最大分断能力:1140V(COS?=0.3)7.5KA;5.4操作方式:电动合、分闸,机械保持。
5.5馈电开关保护功能的特性参数:详见附录保护器使用说明书。
5.6进出线口:主回路进出线喇叭口4只,可穿入?32~?78的橡套电缆;控制线路喇叭口2只,可穿入?12~?19橡套电缆。
安装使用前请仔细阅读使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书1 用途及使用条件1.1用途KBZ2-200/1140(600)、KBZ2-400/1140矿用隔型真空馈电开关(以下简称馈电开关),适用于煤矿井下和其它周围介质中含有爆炸性气体(甲烷混合物)的环境中,在交流50Hz,电压660V、1140V,电流至400A的中性点不接地的三相电网中,作为配电总开关或分支开关之用。
本馈电开关执行标准:Q/KDB.JO204-2006《矿用隔爆型真空馈电开关》本馈电开关参考标准:MT871-2000《矿用隔爆型低压交流真空馈电开关》馈电开关中的保护器采用了先进的微处理器与红外遥控技术,高精度的数据处理及先进的保护算法,具有保护精度高、反应速度快等优点。
保护器能实现漏电保护(作总开关用)、功率方向型选择性漏电保护(作分开关用)、漏电闭锁、过载、短路、三相不平衡(包括断相)及欠压等多种保护功能,馈电开关可外接远方分励按钮,还可以外接瓦斯断电仪或其它需要联控的接点,实现瓦斯超限断电或其它保护功能。
1.2使用条件a)高度不超过2000米;b)周围环境温度为-5℃-40℃;c)周围环境湿度不大于95%(+25℃);d)无破坏绝缘的气体或蒸汽的环境中;e)无显著摇动与冲击振动的地方;f)能防止雨雪与滴水的地方;g)与水平面的安装倾斜度不超过15°。
1.3型号含义额定电压V额定电流A设计序号真空1隔爆型馈电开关2 主要技术特征a)额定工作电压:(200A)/1140(660)V;(400A)/1140Vb)额定工作电流:200、400Ac)额定工作制:长期工作制d)最大分断能力:1140V、7.5kAe)操作方式:电动合闸、电动分闸f)馈电开关保护功能的特性参数2.1保护功能2.1.1漏电闭锁功能:在馈电开关合闸前,能对供电线路对地绝缘情况进行检测。
当绝缘电阻低于22k Ω(针对660V)或40kΩ(针对1140V)时,能实现漏电闭锁功能,使馈电开关不能合闸。
当主电路绝缘阻值上升到闭锁值的1.5倍时,自动解除漏电闭锁状态。
2.1.2选择性漏电保护功能:保护器打在分开关的位置时,如果本支路发生漏电现象,则本支路开关会跳闸,而其他支路开关和总开关均不会跳闸。
选择性漏电保护动作值:(针对660V)11 kΩ和20kΩ(针对1140V),允许有+20%的误差。
2.1.3欠压保护:欠压保护可由软件整定为70~35%额定电压值,动作时间为1s~5s可调。
2.1.4断相与不平衡保护:不平衡系数为70~35%由软件整定,动作时间为1s~10s可调。
2.1.5额定电流工作值Ie:保护器有极宽的额定工作电流值,由按键操作通过软件整定,可由40A到630A,步长为5~20A(软件内部自动调整步长)。
2.16短路保护:短路保护可通过软件整定为:(3~10)Ie。
动作时间为瞬动。
2.1.7过载保护:过载动作时间采用反时限实时计算,具有热记忆特性,满足表1规定:2过载保护后,馈电开关1分钟后自动恢复,可重新启动。
2.1.8参数校正功能:可以实时对显示的系统电压、电流值进行校正。
2.1.9故障记忆功能:保护器具有故障记忆功能。
包括故障类型及动作值、动作时间。
通过按钮操作,可在显示屏显示故障值。
2.1.10显示功能:本保护器显示包括一个有背光功能的10×5汉字字符型液晶显示屏及两个分别为红和绿色的发光二极管。
在正常工作时显示屏将同时显示三相工作电流值及系统的电压值,在整定时通过按键显示各种菜单、各种整定参数值、故障参数值以及试验参数数值。
在正常工作时故障指示灯红色发光管熄灭、电源指示绿色发光管点亮,在出现故障时红色发光管闪动,在跳闸后红色发光管点亮。
2.1.11试验功能:本保护器随时可对各种保护功能进行试验,试验分跳闸试验与不跳闸试验两种。
2.1.12本保护采用时间片技术,对液晶显示分配一定的时间片,即使在液晶死屏的情况下保护器本身正常工作,从而使保护器摆脱了相对而言抗干扰能力比较弱的液晶的限制。
2.2保护器技术参数2.2.1短路保护:短路保护整定电流值分档连续可调,分别为开关额定电流的2倍、…、10倍,精度为±10%。
短路保护动作时间小于100ms。
2.2.2过载保护:过载保护在1.2倍额定电流时启动,采用反时限特性动作。
过载保护利用热积累实现断续过载情况下的过载保护,当负荷电流小于0.9倍额定电流时,热积累能量开始散热。
过载动作时间与理论计算值误差小于±5S,电流计算精度为±5%。
2.2.3欠压保护:欠压保护功能调节范围为额定电压的70%~35%。
动作延迟1s~10s可调。
精度为±0.2s。
2.2.4 漏电保护:若系统设置为总开关,则保护器实现漏电保护;若系统设置为总开关,则保护器实现选择性漏电保护。
各级延时差为200ms~250ms,特殊情况下(如所带下级开关正3常合闸时也产生零序电流、电压时)可将选漏延时适度延长。
3 外形Q/KDB.JO204-2006《矿用隔爆型真空馈电开关》馈电开关的外形尺寸如附图1所示:图14 结构概述4.1 馈电开关的隔爆外壳呈方形,用4只M12的螺栓与撬形底座相连。
隔爆外壳分隔为两个空腔即接线腔与主腔。
4.2隔爆外壳上、下两个空腔,分别为接线腔和主腔。
接线腔在主腔的上方,它集中了全部主回路与控制回路的进出线端子。
主回路电源进线端子上罩有隔电防护板。
接线腔两侧共4个主回路进出线喇叭口及3个控制回路进出线喇叭口,主腔由主腔壳体与前门组成,主要装有主体芯架和千伏级电源控制开关,前门采用快开门结构。
4.3 主腔由主腔壳体与前门组成,开关关闭时,前门与壳体由上下扣块与左右齿条扣住;开关打开时,前门支撑在壳体左侧的铰链上。
前门采用快开门结构。
引入电缆外径见表2。
表2序号型号引入电缆外径mm电力线路控制线路1 KBZ2-200/1140(660)Φ68、Φ73、Φ78Φ12、Φ19、Φ232 KBZ2-400/1140 Φ68、Φ73、Φ78Φ12、Φ19、Φ23 4.4主腔内右侧装有交流真空断路器,断路器上方装有电流互感器和零序电流互感器,主腔内左侧的安装架的正面装有千伏级小熔断器,中间继电器、时间继4电器以及控制电路中的熔断器、电容、整流器等,反面装有控制变压器、三相电抗器、电压变换器、电阻等。
前门上装有保护器、显示器、保护器电源、试验开关和按钮等。
前门与外壳之间有可靠的机械联锁,当需要打开馈电开关前门时,首先须将右侧壁上的电源控制开关的手把打至断开位置(中间位置),断开控制电源,断路器因控制电路失电而自动分闸,然后拧进闭锁杆,使其里端进入电源开关手把的闭锁孔内,将电源开关闭锁于断开的位置,其外端才能脱离前门上的限位块解除前门闭锁,此时方能打开前门,前门闭合的方法与打开的程序相反,从而实现了馈电开关前门闭合闭锁后才能进行合闸操作。
6馈电开关元器件6.1 ZK3-400/1.14-7.5型真空断路器技术参数、结构特征。
技术参数:额定工作电压:1.14kV额定工作电流:400A额定短路分断能力:7.5kA额定短路分断能力分断次数:数8次机械寿命:1.5×104次电寿命:3×103次固有断开时间:30ms固有闭合时间:100ms+mm触头额定开距:35.0+mm触头超行程:1.55.0主回路为三极(常开);辅助触头为二常开二常闭(有一组常闭为延时断开);断路器的闭合方式采用电磁合闸,机械保持(欠电压线圈带电);断路器的断开方式采用分励脱扣、欠电压脱扣同时作用,手动分闸。
断路器的结构见附图2断路器的结构由三只真空开关管11,装在绝缘架上,动导杆一端有超行程弹簧,可增加触头压力,减轻触头弹跳,降低触头温升,拐臂与合闸磁系统的衔铁相连,衔铁板上装有分闸弹簧6,保持钩使断路器合闸后能机械保持在合闸状态,保持钩的另一端有转轴扣住,转轴由分励线圈3,欠压线圈机械控制,使转轴转动脱扣,达到合闸的目的。
断路器工作原理:接到合闸指令,合闸线圈在额定控制电源127V(140-180V),电磁铁励磁,吸动衔铁,一方面弹簧压缩储能,另一方面带动绝缘臂动作,使真空开关管合闸,同时保持钩转动,由转轴扣住(欠电压线圈施加额定控制电源电压+48V),5实现机械保持;另外辅助接点转换,一组接点延时后(通过外电路延时50ms到180ms),切断合闸线圈电源,此时整个合闸过程完成。
分闸:有三种分闸方式a)分励脱扣器分闸b)欠压脱扣器分闸c)手动分闸图2 ZK3-400/1.14-7.5型真空断路器结构简图1、半轴2、方轴3、分励脱扣器4、保持钩拉簧5、电磁铁线圈6、反力簧7、限位杆8、保护钩9、辅助开关10、上母线11、真空开关管12、衔铁13、螺母14、软连接15、调节螺栓16、拐臂6.2 PIR-800KD1-4智能综合保护装置显示信息及相关操作6.2.1 实时显示本保护器具有良好的人机对话界面,在通电后将实时显示三相电流、电压绝缘电阻>50 0K 系A 相电流=1 00 0A 统B 相电流=1 00 0A 已C 相电流=1 00 0A 合系统电压=1 14 0V 闸显示屏下方有六个操作键:67为了使操作更便捷,节省成本,保护器版本更新,目前的版本只使用四键操作:“上行”、“下行”、“确认”及“复位”四键。
操作中按“确认”键可以进入下级菜单或返回上级菜单,或进行调整参数,或参数调整完毕按“确认”键返回。
“上行”、“下行”键用来选择待操作的项或对参数进行调整。
“上行”、“下行”、“确认”及“复位”四键分别对应彩线的第3、4、5、6条,公共端为第7、8条(液晶正面放置,插入彩线,左侧为第1条,右侧为第8条)。
6.2.2主菜单6.2.3保护整定6.2.4电压电流微调界面8注意:按启动校准后才能对Ku 进行修改,按保存校准才能将校准值存入保护器,否则保护器退出该屏后仍将使用原来的Ku 值。
选择“跳闸试验”,若试验中有故障信号,则出故障提示界面并跳闸闭锁;选择“不跳闸试验”,若试验中有故障信号,则出故障提示界面但不跳闸。
故障后五秒内保护器恢复正常功能。
若试验开关始终在该位置,则保护器会把这当开始试验后显示屏信息如下:6.2.6故障显示即故障信息包括:故障原因,故障动作时间。
故障发生时三相实际电流、与系统电压值。
本保护器实现的保护功能:漏电闭锁,漏电保护(总开关时),选择性漏电9保护,过载,A 、B 、C 三相短路,欠压、三相不平衡等。
7电气系统工作原理(见附页原理图)合闸:按千伏按钮SA2,控制变压器T 1有电,保护器F 0有电源而工作,无漏电等故障F 0工作正常,中间继电器K3有电吸合,其常开接点和常闭接点分别接通欠压线圈Q 电路、时间继电器K2电路和分断分励线圈F 电路,为合闸作了准备,再按合闸按钮QA ,中间继电器K1得电吸合,K1的两主触点闭合,接通真空断路器QL 的线圈回路,QL 合闸,同辅助触点QL1闭合,为分闸作准备。
