NWK-G 系列智能型无功补偿控制器使用说明书一、简介NWK-G 系列智能型无功功率自动补偿控制器是低压配电系统补偿无功功率专用仪器，可与各型号低压静电电容屏配套使用。
NWK1-G 型（开孔尺寸为本113×113mm ）,NWK2-G 型（开孔尺寸为162×102），输出路数各有4、6、8、10路四种规格。
本机博采国内外先进技术，采用进口单片机控制，具有体积小、重量轻、功能完善、操作简单、抗干扰能力强、运行稳定可靠、补偿精确等突出优点。
依据JB/T9663-1999国家最新专业标准设计，一次性通过机械工业部天津电气传动研究所发配电及电控设备检测所的型式试验，主要性能指标达到国内先进水平，是低压电容屏厂家首选产品。
二、功能特点1、采用国外先进芯片，增加了断电记忆功能。
即在系统断电及控制器复位时，参数及程序自动记忆，不丢失；供电恢复后控制器仍按断电前所设定的参数进入自动运行状态，实现无人操作化。
2、LED 数字显示电网功率因素，显示范围：滞后（0.00~0.99），超前（0.00~0.99）。
3、通过面板三个功能键能完成数字显示COS φ设定值，延时设定值，过压设定值的设定。
简明的人机对话，使操作极为方便。
4、当电网电压超过本机过压设定值时，COS φ表自动转换显示为电网当前的电压值，同时自动快速逐级切除已投入的电容组。
5、判别取样电流极性（自动识别极性），并自动转换。
给安装调试使用带来极大方便。
6、当取样讯号线开路或无输入取样电流信号时，本机数字COS φ自动显示 。
7、输出动作程序为先接通先分断，先分断先接通的循环工作方式及适应于就地补偿装置动作程序要求的1、2、2、2、2、1编码工作方式。
8、具有手动/自动转换，置自动时，本机自动跟踪电网功率因素及无功电流，控制电容器自动投入或切除，置手动时在本机上能实现手投或手切。
9、有超前、滞后、过压、欠流LED 指示灯指示。
LED 提示编程输入。
附录 18KZS／M-Ⅱ型集中式轴温报警器使用维护说明书1概述KZS/M-Ⅱ型铁路客车集中式轴温报警器是根据铁道部要求最新研制的用于铁路客车轴温监测和报警的高技术产品。
它采用最新的微型计算机芯片，结构简单、工艺先进、可靠性高、抗干扰能力强。
随着客车结构的不断变化，要求客车电器装备体积缩小，以提高有效的载客空间。
在铁道部有关部门的要求下，我公司对KZS/M-I型轴温报警器的结构进行重新调整，实现体积小型化，以满足新型客车发展的需要。
为区分与KZS/M-I型轴温报警器的不同，特将小体积报警器定为KZS/M-II型轴温报警器，其功能、接线方式、性能指标、键面操作方式与KZS/M-I型轴温报警器基本相同。
2特点2.1该仪器是数字式传感器和模拟传感器兼容的机器。
仪器自动识别、自动兼容任意混装的数字和模拟传感器。
该仪器既可以使用TKZW-1T型(统一型)传感器，也可以使用数字式传感器。
用户使用非常方便。
2.2 该仪器具有全列车报警和单独报警功能。
乘务员在列车的任何一节车厢都可以知道整个列车任何一节车厢任何一个轴位的轴温。
这将大大方便乘务人员的工作。
该仪器采用一体化结构、温度测量、显示、数据信号传输、电源等都在一台机器内、只需接上传感器就可以正常工作。
若不连接载波线，则只能当一般的轴报仪使用。
仪器使用时对广播无任何干扰。
2.3该仪器采用先进的模块式开关稳压电源，能在DC36—72V或DC77V~138V（110V标准时）范围内可靠工作。
一体化结构，工作可靠，带负载能力、抗干扰能力强、不易损坏、克服了一般逆变电源的缺点。
2.4由于该仪器采用大规模集成电路、计算机微处理器（CPU），智能化处理传感信息、模块化结构，因此结构简单、没有一个需要调节的元件，可靠性大为提高，仪器达到“免维护”，解除了用户的后顾之忧。
编号Reference文件名称Document Name版本号Rev.编号Reference文件名称 Document Name版本号Rev.2.5 如果采用数字式传感器，可以去除由于线路带来的测量温度误差，仪器的抗干扰能力大为提高。
![[整理]10kV自动跟踪补偿装置技术规范书](https://img.taocdn.com/s1/m/77cd43c9910ef12d2af9e782.png)
10kV自动跟踪接地补偿装置技术规范书工程项目：广西电网公司年月目录1. 总则2. 使用条件3．技术参数和要求4. 试验5．供货范围6. 供方在投标时应提供的资料和参数7. 技术资料和图纸交付进度8．包装、运输和保管要求9. 技术服务与设计联络1 总则1.1 本规范书适用于10kV自动跟踪接地补偿装置，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：DL/T 1057-2007 自动跟踪补偿消弧线圈成套装置技术条件GB311.1-1997 高压输变电设备的绝缘配合GB10229-1988 电抗器GB1094.1-1996 电力变压器第1部分总则GB1094.2-1996 电力变压器第2部分温升GB1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙GB1094.5-2003 电力变压器第5部分承受短路的能力GB1094.10-2003 电力变压器第10部分声级测定GB/T6451-2008 三相油浸式电力变压器技术参数和要求GB 1094.11—2007 电力变压器第11部分：干式变压器GB/T14549-1993 电能质量公用电网谐波GB/T17626-2006 电磁兼容试验和测量技术GB/T15145-2001 微机线路保护装置通用技术条件GB/T2423.1-2001 电工电子产品环境试验第2部分：试验方法试验A：低温；试验B：高温；试验C：设备用恒定湿热GB/T 11287-2000 电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验GB/T 14598.9-2002 电气继电器第22-3部分：量度继电器和保护装置的电气骚扰试验辐射电磁场骚扰试验GB/T14598.10-2007 电气继电器第22-4部分：量度继电器和保护装置的电气骚扰试验-电快速瞬变/脉冲群抗扰度试验GB/T 14598.13-1998 量度继电器和保护装置的电气干扰试验第1部分：1MHz脉冲群干扰试验GB/T 14598.14-1998 量度继电器和保护装置的电气干扰试验第2部分：静电放电试验GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T620-1997 交流电气装置的过电压保护和绝缘配合JB/DQ2126-1985 消弧线圈GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

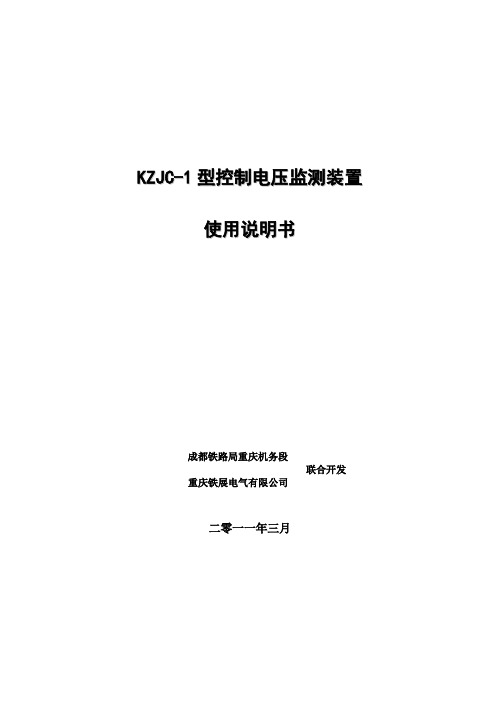

K Z J C-1型控制电压监测装置使用说明书成都铁路局重庆机务段联合开发重庆铁展电气有限公司二零一一年三月目录一、综述 (2)二、基本结构 (2)三、主要技术参数 (3)四、电路原理框图 (3)五、报警条件 (4)六、报警处理 (5)七、使用方法及注意事项 (6)八、安装布线图 (8)一、综述KZJC-1型控制电压监测装置采用了单片机技术，电路简单，结构合理。
其主要特点是精确度高、可靠性好、过载能力强、功耗低、体积小、重量轻，寿命长。
是一种辅助性的防范手段。
该装置可安装于各型电力、内燃机车上。
当控制电压或蓄电池电压出现异常时，其报警器立即发出语音提示及闪光报警信号，从而提醒乘务员做出相应处理。
针对各型机车在运行中因蓄电池不充电而发生机破。
分析其产生的原因，主要是电源柜控制插件某组故障而未及时转换、整流桥故障、交流输入空开跳开等引起，由于没有相应监测环节，运行中发生故障未及时发现并采取应急处置，造成电压过低或过高引起电器误动作。
因此很有必要安装一套有声光报警提示的控制电压实时监测装置。
二、基本结构KZJC-1型控制电压监测装置由一个主机和两个报警器组成，主机外型尺寸为103×146×35，重量为0.5Kg；报警器外型尺寸为130×67×50，重量为0.25Kg。
如图所示。
图一KZJC-1型控制电压监测装置三、主要技术参数本产品符合TB/T1333-1996《机车电器基本技术条件》、TB/T3021-2001《铁道机车动车电子装置》的技术要求。
1）工作环境温度：-25℃～+80℃，2）工作电压： DC110V （70～140）3）输入电压： DC110V （70～140）4）输入信号： AC220V (190～270)5）输出信号：⑴红色指示灯DC12V；闪烁间隔0.5秒⑵语音报警间隔3秒6）测量电压精度：<0.5V7）耐压：所有接口对地（面板）500V/50HZ/1min无击穿及闪络，或用500V兆欧表测量阻值应＞50MΩ四、电路原理框图KZJC-1型控制电压监测装置电路原理框图如附图所示。

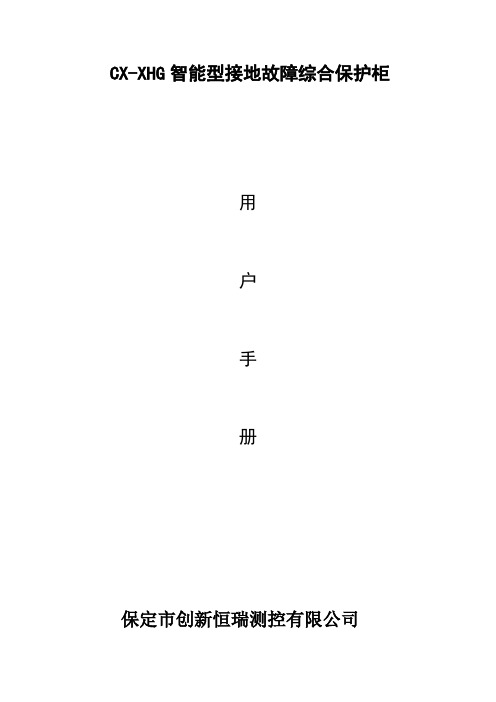

CX-XHG智能型接地故障综合保护柜用户手册保定市创新恒瑞测控有限公司前言欢迎使用我公司生产的CX-XHG智能型接地故障综合保护柜，感谢对我公司产品的信赖。
为了安全、有效地使用本装置，请务必在使用前阅读本手册内容。
在中性点非有效接地的3～35kV电网中，除雷电过电压外，由单相间歇电弧接地及谐振引起的过电压最为频繁，且有较高的幅值和较长的持续时间，对电气设备的内绝缘造成积累性损伤，在外绝缘薄弱点造成对地击穿或相间闪络,引发短路事故、造成无间隙氧化锌避雷器爆炸等。
目前，限制弧光接地过电压的主要措施仍是将电网中性点经消弧线圈接地。
但消弧线圈并不能限制间歇性电弧接地过电压，甚至因消弧线圈的存在，电弧重燃可能在恢复电压最大时刻才发生，使弧光接地过电压更高。
消弧线圈不能补偿接地电流中的高频分量和有功分量，高频性的间歇电弧接地故障不能消除，在有功分量大于一定值时，故障点接地电弧同样不能自熄。
实际运行经验也证明，在中性点经消弧线圈接地的3～35KV电网中，由弧光接地和谐振引发的事故时有发生。
本公司的专利产品—《CX-XHG智能型接地故障综合保护柜》就是为了迅速消除电力系统中弧光接地及谐振给电气设备带来的危害而研制的最新专利技术产品。
目录前言 (1)一、产品型号说明 (3)二、用途及特点 (3)三、使用条件 (4)四、装置额定参数 (4)五、工作原理简介 (4)六、微机控制器使用说明 (6)七、试验方法、项目及技术要求 (9)八、投运. (10)九、使用须知 (10)十、简易故障排除 (11)十一、储存、安装 (11)十二、售后服务 (11)附：CX-XHG消弧装置通讯规约 (12)一、产品型号说明额定电流 （A)额定电压 （KV)装置代号二、用途及特点2.1装置的用途：CX-XHG智能型接地故障综合保护柜适用于3～35中压电力系统，该产品广泛适用于3～35KV中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统，能对上述系统中的各类过电压加以限制，并且能够准确选出系统的接地故障线路，有效地提高了上述系统的运行安全性及供电可靠性。
XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套装置使用说明书思源电气股份有限公司SIEYUAN ELECTRIC CO., LTD.思源电气股份有限公司版权所有。
修订日期：2008.5.5版本号：3.01本公司保留变更说明书的权利。
是本成套装置的两大特点，可内置故障录波功能使您能够直观看到消弧线圈补偿速度、补偿效果，以及补偿电流是否存在谐波，可内置选线使得消弧和选线功能有机配合，准确可靠。
是思源电气股份有限公司拥有的注册商标。
目录欢迎装置使用XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套 ------------------------------------------ 3 如何使用这本说明书 ------------------------------------------------------------------------------------------------ 4 第一章概述 ----------------------------------------------------------------------------------------------------------- 5 1.1装置用途 ----------------------------------------------------------------------------------------------------------- 5 1.2主要特点 ----------------------------------------------------------------------------------------------------------- 6 1.3技术指标 ----------------------------------------------------------------------------------------------------------- 7 1.4成套装置组成 ----------------------------------------------------------------------------------------------------- 8 第二章工作原理 ----------------------------------------------------------------------------------------------------- 9 2.1产品型号说明 ----------------------------------------------------------------------------------------------------- 9 2.2系统图 ------------------------------------------------------------------------------------------------------------- 10 2.3接地变压器 ------------------------------------------------------------------------------------------------------- 11 2.4调容式消弧线圈 ------------------------------------------------------------------------------------------------- 12 2.5自动调谐及选线控制器 ---------------------------------------------------------------------------------------- 13 2.6阻尼电阻 ---------------------------------------------------------------------------------------------------------- 14 2.7并联中电阻 ------------------------------------------------------------------------------------------------------- 15 2.8中性点电压互感器 ---------------------------------------------------------------------------------------------- 16 2.9调容柜 ------------------------------------------------------------------------------------------------------------- 16 2.10控制屏 ----------------------------------------------------------------------------------------------------------- 17 2.11隔离开关--------------------------------------------------------------------------------------------------------- 17 第三章操作说明 ---------------------------------------------------------------------------------------------------- 18 3.1面板布置 ---------------------------------------------------------------------------------------------------------- 18 3.2操作说明 ---------------------------------------------------------------------------------------------------------- 18 3.2.1菜单结构-------------------------------------------------------------------------------------------------------- 18 3.2.2菜单项说明----------------------------------------------------------------------------------------------------- 19 3.2.3报警提示-------------------------------------------------------------------------------------------------------- 25 3.2.4 故障录波 ------------------------------------------------------------------------------------------------------- 25 第四章运行维护注意事项 ------------------------------------------------------------------------------------- 26 4.1总则 ---------------------------------------------------------------------------------------------------------------- 26 4.2正常运行时注意事项 ------------------------------------------------------------------------------------------- 26 4.3系统单相接地时注意事项 ------------------------------------------------------------------------------------- 29 4.4装置异常时注意事项 ------------------------------------------------------------------------------------------- 29 4.5维护注意事项 ---------------------------------------------------------------------------------------------------- 30 服务承诺 -------------------------------------------------------------------------------------------------------------- 31XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套装置使用说明书订货须知 -------------------------------------------------------------------------------------------------------------- 32 联系方式 -------------------------------------------------------------------------------------------------------------- 33 附录1 电容电流估算 --------------------------------------------------------------------------------------------- 34 附录2 部分油浸式消弧线圈的技术数据 --------------------------------------------------------------------- 36 附录3 部分干式消弧线圈的技术数据 ------------------------------------------------------------------------ 38 附录4 部分油浸式接地变压器的技术数据 ------------------------------------------------------------------ 40 附录5 部分干式接地变压器的技术数据 --------------------------------------------------------------------- 42 附录6 并联中电阻箱参考尺寸 --------------------------------------------------------------------------------- 44 附录7 组合柜尺寸 ------------------------------------------------------------------------------------------------ 45欢迎装置使用XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套思源电气股份有限公司在总结XHK系列消弧线圈自动调谐成套装置多年运行经验的基础上，采纳广大用户的意见，开发研制了XHK-Ⅱ-R型消弧线圈自动调谐及接地选线成套装置。
GKXL型微机小电流系统接地选线装置技术使用说明书上海知祺电力自动化有限公司前言本说明书仅作了上海知祺电力自动化有限公司GKXL微机小电流系统接地选线装置的说明.须着重指出的是，对于用户特别要求，我公司可依照用户提供的电气图纸及功能要求生产设计出用户满意的产品.该产品资料以随机所携为准。
本说明书由上海知祺电力自动化有限公司负责起草.目录1装置概述 (1)2装置特点及技术参数 (1)2.1装置的主要特点 (1)2.2装置技术参数 (1)2.3装置型号及定义 (2)3装置原理 (3)4装置硬件组成 (6)4.1装置技术说明 (6)4.2选型指南 (6)5装置使用说明 (7)5.1装置前面板说明 (7)5.2操作说明 (7)6现场安装及调试试验 (15)6.1调试要求 (15)6.2实验仪器 (16)6.3信号源选取 (16)6.4零序电流估算 (16)6.5零序互感器 (17)6.6安装要求 (18)6.7调试试验步骤 (19)7装置接线图 (21)7.1GKXL机箱插件位置图 (21)7.2GKXL端子接线图 (22)8机箱结构 (24)9通讯规约 (24)10故障分析处理 (26)11订货须知 (27)12运输及贮存 (27)12.1运输 (27)12.2贮存 (27)13质量保证及服务 (27)13.1质量保证 (27)13.2保修办法 (27)GKXL型微机小电流系统接地选线装置1装置概述我国10～35KV电网中一般采用中性点不接地或经消弧线圈接地方式，简称小电流接地系统。
当小电流接地系统中发生单相接地时，由于故障点电流较小，且由于系统三相电压仍然对称不影响对负荷的正常供电，一般允许继续带故障运行1-2小时。
但长期运行，由于非故障的两相对地电压升高3倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。
同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。
ZGML-KZ/KC/KL型自动跟踪接地补偿及选线成套装置控制器使用说明书河北某某电气股份有限公司二○XX年八月一日目录1. 概述 (1)2. 技术指标 (2)3. 操作说明 (3)3.1面板功能 (3)3.2硬件框图 (5)3.3 正常运行状态 (5)3.3.1 正常运行状态中的显示信息 (5)3.3.2 打印运行数据 (6)3.3.3 追忆接地信息 (6)3.4 参数设定 (7)3.5 控制器输入电流、电压、信号状态测试 (11)3.6系统发生单相接地时的显示及操作 (13)3.7自动与手动状态 (14)3.8成套装置故障显示及报警信号 (14)4. 安装接线注意事项 (15)4.1 成套图纸 (15)4.2 使用零序电流互感器 (15)4.3 使用零序电流滤过器 (16)5. 服务承诺 (17)附录通讯规约1 (18)1概述：ZGML-K系列控制器是在我公司ZGML-C104基础上，为进一步满足用户的要求进行全新设计开发的新一代控制器。
具有如下特点：●通用性、互换性强：该系列控制器包括用于调容式消弧线圈的ZGML-KC型、用于调匝式消弧线圈的ZGML-KZ型和用于调感式消弧线圈的ZGML-KL型三个型号。
控制器采用全新设计的通用硬件平台，除面板和调档控制板不同外其余硬件全部通用。
软件采用模块化设计，可通过控制字选择不同功能。
●适用性好：可用于1控1（1台控制器控制1台消弧线圈）不带选线，用于单台消弧线圈的自动跟踪控制；1控1带1段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线的接地选线；1控1带2段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线及另外一段母线馈出线的接地选线，两段母线可并列也可分列运行；1控2（1台控制器控制2台消弧线圈）不带选线，用于同一变电站中两台消弧线圈的自动跟踪控制；1控2带1段选线，用于两台消弧线圈的自动跟踪控制和两台消弧线圈中任一母线馈出线的接地选线；1控2带2段选线，用于两台消弧线圈的自动跟踪控制和与两台消弧线圈同母线馈出线的接地选线。
能适应各种消弧选线应用场合。
●自适应跟踪：根据运行中位移电压的实际值，自动调整残流的下限，保证在满足位移电压要求的情况下，消弧线圈运行在最合理的档位，保证合适残流值。
●自动选择判线算法：装置可根据消弧线圈调流方式及投运与否自动选择单相接地判线算法，对于调容式消弧线圈采用“残流增量”法，对于调匝式消弧线圈采用“有功功率”法。
当消弧线圈退出运行时，控制器采用“基波幅值”法判线，可作为选线装置使用。
●选线误判补救算法：由于采用了先进的判线算法，装置具有极高的选线准确率，对于某些特殊情况下出现的误判，可将选出的接地线路跳开，装置自动启动补救选线算法准确报出接地线路。
●负载自动均衡：1控2（1台控制器控制2台消弧线圈）并列运行时，两个线圈的负载自动均衡分配，每个线圈所负担的载荷与其最大承载能力的比值相等或接近相等。
●多机协调：可以实现多机自动协调工作，能够控制多台消弧线圈对多段母线协调跟踪。
●双机热备用：两台控制器不分主从，互相热备用，任一台控制器故障时，其控制的消弧线圈将立即切换到另一台控制器，系统可靠性极高。
●故障录波：能记录接地故障时消弧线圈电流和消弧线圈电压的变化波形。
能记录接地故障前时段、接地故障初始阶时段、接地故障消失前时段、接地故障消失后时段零序电压及补偿电流波形。
●可靠性高：采用PC104工控机和16位单片机构成3 CPU结构，上、下位机数据交换采用双口RAM，配合CPLD及PSD等大规模可编程电路芯片，功耗低，电磁兼容性能好，可靠性高。
●功能齐全：采用320*240点阵液晶显示屏，全汉化显示；输入输出及报警信号齐全，使用方便；配备有RS232/485/422串行通讯接口，满足综合自动化要求，实现远程监控；带有远方控制接点，实现远方控制调档；带有跳闸接口和标准打印接口，满足不同需要。
2 技术指标适用环境：环境温度：-10℃~ +40℃相对湿度：≤90%大气压力：80 ~ 110kPa海拔高度：≤1000m安装地点：户内，无爆炸危险、无腐蚀性气体及导电尘埃，无严重霉菌、无剧烈振动源的场合。
控制器工作电源：直流220V/交流220V，60W调档电源：交流220V，50Hz，100VA电压电流测量误差：≤1%电压电流测量周期：1秒控制消弧线圈数量：1控1型1台1控2型2台选线路数：48路跳闸功能：48路（需加装跳闸控制箱）输入开关量：4（ML1 ~ ML4）+8（KR1-KR8）空接点输出开关量：“装置故障”报警空接点2对，容量：DC 220V/0.2A“外部故障”报警空接点2对，容量：DC 220V/0.2A“系统接地”报警空接点2对，容量：DC 220V/0.2A 接地信息记忆次数：600次故障波形记录次数：10次电压输入范围：0 ~ 120V电压回路输入阻抗：100kΩ零序电流输入范围：0 ~75A(一次值，配用CLD系列零序CT) I0输入范围：0 ~ 5A(一次值)I L输入范围：0 ~ 1A（或0-5A）(二次值)串行通讯接口：一个，RS-485/422/232可选标准打印接口：一个标准键盘接口：一个跳闸接口：一个3 操作说明3.1面板功能①液晶显示屏：装置的所有信息的显示窗口，机器启动后，如不对按键操作，10分钟自动关闭背光，按除“复位”之外的其它键均可启动显示。
②按键及开关a)“复位”键：强制使装置重新启动。
b)“确认”键：执行操作。
c)“退出”键：退出操作界面。
d)“↑”、“↓”键：光标上、下移动。
e)“→”、“←”键：光标左、右移动。
f)“+”、“-”键：选定参数加、减。
g)“自动/手动”开关：“自动调档状态”/“手动调档状态”切换开关。
h)“手升”键：“手动调档状态”时手动升档(档位数增加，KZ型感流增大，KC型感流减小)。
i)“手降”键：“手动调档状态”时手动降档(档位数减少，KZ型感流减小，KC型感流增大)。
③工作指示灯a)“运行”灯：控制器运行正常时点亮。
b)“报警”灯：控制器出现故障时点亮。
c)“1 接地”灯：1号消弧线圈所在母线发生单相接地时点亮。
d)“2 接地”灯：2号消弧线圈所在母线或接入“2号消弧信号板”的电压信号所在母线发生单相接地时点亮。
e)“阻尼电阻短接”灯：阻尼电阻箱中交、直流接触器有一只吸合时点亮（配用可控硅电阻箱时常暗）。
f)“档位指示”灯：KZ型：有载开关所处档位指示；KC型：二次电容投切指示，C5~ C1投入时对应灯5~1点亮。
g) 通信“发送”灯：串行接口向外发送数据时点亮。
h) 通信“接收”灯：串行接口接收数据时点亮。
i) “手动”灯：装置处于“手动调档状态”时点亮。
j) “自动”灯：装置处于“自动调档状态”时点亮。
k) “升档”灯（仅KZ）：装置正在升档时点亮。
l) “降档”灯（仅KZ）：装置正在降档时点亮。
④键盘插孔：使用键盘时，插入此孔。
⑤终端插孔：为232接口，用于与笔记本电脑连接。
3.2 硬件框图3.3正常运行状态3.3.1 正常运行状态中的显示信息：线圈档位：目前消弧线圈所处档位。
接地感流：消弧线圈处于目前档位，系统发生金属性接地时流过接地点的电感电流I L，I L=U相/X L。
接地容流：系统发生金属性接地时，流过接地点的电容电流I C（I C=U相/X C）。
脱谐度：补偿系统脱离谐振点的程度，即：υ=(I C -I L)／I C×100%。
接地残流：系统发生金属性单相接地时，流过接地点的系统对地电容电流被消弧线圈电感电流补偿后的残余无功电流，即：I CC= I C -I L。
过补偿方式运行时I CC为“-”，全补偿方式为“0”，欠补偿方式为“+”。
位移电压：系统中性点(也即消弧线圈首端)对地电压（U0）。
母线电压：系统线电压值（U AB）。
回路电流：流过消弧线圈的不平衡电流(I 0)。
装置是以回路电流I 0来判断消弧线圈是否接入系统，当I 0（一次值）小于设定值（可在10mA —50mA 范围设定）时，视为消弧线圈未投运。
其它信息：包括系统周波、目前年月日、时分秒。
屏幕显示如下：3.3.2 打印运行数据按压“→”、“←”键使光标到“打印”位置，按“确认”键，可打印出屏幕显示的消弧线圈运行数据。
注：选择打印时，须首先在控制器后部的“打印口”接上“GSX-230”型打印机，开启打印机电源，并使其处于“联机（LINE 灯亮）”状态。
3.3.3 追忆接地信息1控2型正常运行显示 1控1型正常运行显示按压“→”、“←”键使光标移动到“追忆”位置，按“确认”键，进入接地信息追忆界面，可显示最近一次的接地信息，按“↑”、“↓”键，可显示上一次或下一次的接地信息，按“退出”键，返回到运行状态。
3.4 参数设定在运行显示状态下，按压“→”、“←”键使光标移动到“设定”位置，按“确认”键并输入设定密码，进入设定主菜单，按“退出”键，返回到运行状态。
在设定主菜单中，按压“↑”、“↓”键选择设定项目，按“确认”键，进入设定子菜单，按“退出”键，返回到设定主菜单。
注：接入1号消弧电压信号插口（H1）的PT电压信号所在母线称为I段母线，I段母线必须装有消弧线圈，其消弧线圈调档控制线必须接入1号调档控制板；接入2号消弧电压信号插口（H2）的PT电压信号所在母线称为II段母线，如装有消弧线圈时，其消弧线圈控制线接入2号调档控制板。
3. 4.1 公共参数设定主站地址为0-99,本机地址为0-99,通讯波特率可设为600、1200、2400、4800、9600。
通信规约格式参见附录。
调档延时：设置一定的调档延时可以避免在用户负荷短时间内反复切换时多次调档。
跳闸复归：可设为“手动”或“自动”，分别实现跳闸指示灯的自动复归和手动复归（即接地消失后保持）。
空载运行方式：有的新建站在投运初期出线很少，甚至时空载运行，系统电容电流几乎为零。
此时，由于U0和I0的值非常小，控制器将误认为是未投运状态，将不进行调档操作，对于调容式消弧线圈将保持在0挡，即线圈感流最大位置。
此时，可以把公共参数中的“空载运行方式”设为“感流最小”，控制器会在这种情况下自动将线圈调到感流最小的档位。
选线校核算法：用来启动和关闭补救选线算法。
3. 4.2 原始参数设定：跟踪方式：调容式消弧线圈可为预调或随调方式，调匝式只能选预调方式。
系统电压等级：6KV、10KV、35KV、66KV调流方式：调容、调匝两种。
线圈CT:消弧线圈CT变比（一次电流范围为25A-250A，间隔25A，二次额定电流为5A、1A可选）进行设定。
阻尼电阻：阻值范围（0-999.9Ω）。
接地变阻抗：即接地变零序阻抗（三相值0-9.9Ω）。
跳闸输出：设定接地选线后是否输出跳闸信号。
