消弧线圈调节方式优缺点及说明自动跟踪补偿消弧线圈装置可以自动适时的监测跟踪电网运行方式的变化，快速地调节消弧线圈的电感值，以跟踪补偿变化的电容电流，以保证系统发生单相接地故障时能够有效抑制引故障电流引起的谐振过电压及接地弧光的危害。
自动跟踪补偿消弧线圈按改变电感方法的不同，大致可分：调匝式，调容式，调励磁式（偏磁式）等几种常见的调节形式。
一、调匝式1、工作原理：调匝式消弧线圈是在消弧线圈设有多个抽头，采用有载调压开关调节消弧线圈的抽头以改变电感值。
在电网正常运行时，微机控制器通过实时测量流过消弧线圈电流的幅值和相位变化，计算出电网当前方式下的对地电容电流，根据预先设定的最小残流值或失谐度，由控制器调节有载调压分接头，使之调节到所需要的补偿档位，在发生接地故障后，故障点的残流可以被限制在设定的范围之内。
正常运行采用过补偿方式，消弧线圈接地回路串接阻尼电阻。
2、优点：电感基本上为线性电抗值稳定，铁芯和线圈结构稳定使用寿命长,无非线性谐波干扰,无噪音,可制作很大容量,结构简单，运行可靠有丰富的运行经验,使用量大。
同时因其属预补偿工作方式，即在系统正常运行时，消弧线圈根据控制器的测量计算以投到最佳档位，当系统发生单相接地故障时，消弧线圈对地产生的补偿电流和系统中的故障电流几乎同时发生，因此补偿到位时间最快。
另外调匝式消弧线圈属于机械性调节，当其调到最佳状态时，档位就已固定不动了，当系统发生单相接地故障时，消弧线圈可以不受任何因素的影响达到最佳的补偿效果。
在所有的调节方式中调匝式消弧线圈在故障发生的一瞬间的补偿稳定性最强，且不受控制部分的影响。
3、缺点：调匝式消弧线圈属于有极调节，补偿时有一定极差电流，但不过可以根据提前设计，将档位细分，使极差电流控制在5A以内，甚至更小（国标要求系统补偿后残流不许大于5A）。
另外预调节方式的工作状态，在系统下常运行时会对系统的脱谐度有一定的影响，但可以配套合理的阻尼电阻装置。

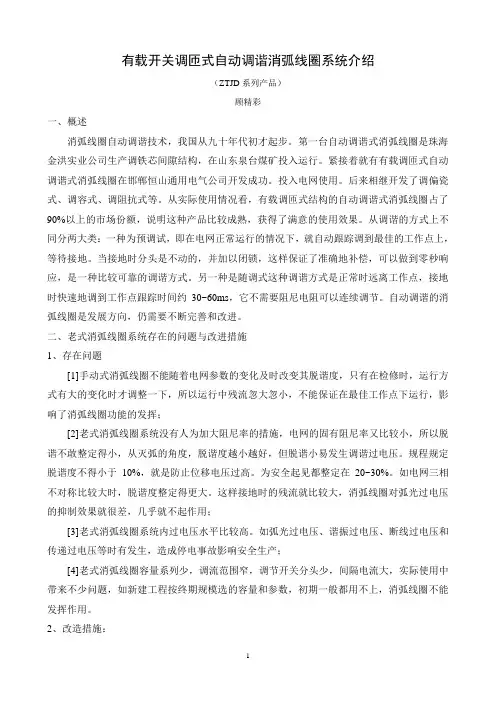

有载开关调匝式自动调谐消弧线圈系统介绍（ZTJD系列产品）顾精彩一、概述消弧线圈自动调谐技术，我国从九十年代初才起步。
第一台自动调谐式消弧线圈是珠海金洪实业公司生产调铁芯间隙结构，在山东泉台煤矿投入运行。
紧接着就有有载调匝式自动调谐式消弧线圈在邯郸恒山通用电气公司开发成功。
投入电网使用。
后来相继开发了调偏瓷式、调容式、调阻抗式等。
从实际使用情况看，有载调匝式结构的自动调谐式消弧线圈占了90%以上的市场份额，说明这种产品比较成熟，获得了满意的使用效果。
从调谐的方式上不同分两大类：一种为预调试，即在电网正常运行的情况下，就自动跟踪调到最佳的工作点上，等待接地。
当接地时分头是不动的，并加以闭锁，这样保证了准确地补偿，可以做到零秒响应，是一种比较可靠的调谐方式。
另一种是随调式这种调谐方式是正常时远离工作点，接地时快速地调到工作点跟踪时间约30~60ms，它不需要阻尼电阻可以连续调节。
自动调谐的消弧线圈是发展方向，仍需要不断完善和改进。
二、老式消弧线圈系统存在的问题与改进措施1、存在问题[1]手动式消弧线圈不能随着电网参数的变化及时改变其脱谐度，只有在检修时，运行方式有大的变化时才调整一下，所以运行中残流忽大忽小，不能保证在最佳工作点下运行，影响了消弧线圈功能的发挥；[2]老式消弧线圈系统没有人为加大阻尼率的措施，电网的固有阻尼率又比较小，所以脱谐不敢整定得小，从灭弧的角度，脱谐度越小越好，但脱谐小易发生调谐过电压。
规程规定脱谐度不得小于10%，就是防止位移电压过高。
为安全起见都整定在20~30%。
如电网三相不对称比较大时，脱谐度整定得更大。
这样接地时的残流就比较大，消弧线圈对弧光过电压的抑制效果就很差，几乎就不起作用；[3]老式消弧线圈系统内过电压水平比较高。
如弧光过电压、谐振过电压、断线过电压和传递过电压等时有发生，造成停电事故影响安全生产；[4]老式消弧线圈容量系列少，调流范围窄，调节开关分头少，间隔电流大，实际使用中带来不少问题，如新建工程按终期规模选的容量和参数，初期一般都用不上，消弧线圈不能发挥作用。
ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书1概述：ZGML-K系列控制器,是为满足用户的要求,进行全新设计开发的新一代控制器。
具有如下特点：●通用性、互换性强：该系列控制器包括调容式消弧线圈的ZGML-KC型、调匝式消弧线圈的ZGML-KZ型和可控硅调感式消弧线圈三种型号。
控制器采用全新模块设计的通用硬件平台，全面支持冗余结构、方便设备维护、扩容。
除面板和调档控制板不同外，其余硬件全部通用。
产品具有良好的电磁兼容性，运行稳定，可靠。
软件采用模块化设计，可通过控制字选择不同的功能。
●适用性好：可用于1控1（1台控制器控制1台消弧线圈）不带选线，用于单台消弧线圈的自动跟踪控制；1控1带1段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线的接地选线；1控1带2段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线及另外一段母线馈出线的接地选线，两段母线可并列也可分列运行。
1控2（1台控制器控制2台消弧线圈）不带选线，用于同一变电站中两台消弧线圈的自动跟踪控制；1控2带1段选线，用于两台消弧线圈的自动跟踪控制和两台消弧线圈中任一母线馈出线的接地选线；1控2带2段选线，用于两台消弧线圈的自动跟踪控制和与两台消弧线圈同母线馈出线的接地选线。
能适应各种消弧选线应用场合。
●自适应跟踪：根据运行中位移电压的实际值，自动调整残流的下限，保证在满足位移电压要求的情况下，消弧线圈运行在最合理的档位，保证合适残流值。
●自动选择判线算法：装置可根据消弧线圈调流方式及投运与否自动选择单相接地判线算法，对于调容式消弧线圈时采用“残流增量”法，对于调匝、调感式消弧线圈时采用“有功功率”法。
当消弧线圈退出运行时，控制器采用“基波幅值”法判线，可作为选线装置使用。
●选线误判补救算法：由于采用了先进的判线算法，装置具有极高的选线准确率，对于某些特殊情况下出现的误判，可将选出的接地线路跳开，装置自动启动补救选线算法准确报出接地线路。
GD-FZ - / - /电阻值北京国电瑞恒科技有限公司发电机中性点电阻器接地变一次绕组电压接地电变容量发电机额定电压GD-FZ发电机中性点电阻柜⏹概述发电机中性点电阻柜经高阻接地，因其能有效抑制发电机接地故障电流，从而有效防止发电机定子烧毁,并降低电弧接地暂态过电压。
中性点经高电阻接地有多种方案，其中以单相接地变压器与电阻柜结合的方案最优。
我公司生产的GD-FZ型接地电阻柜，体积小，重量轻。
接地变压器抗冲击，阻燃，局放小。
电阻采用镍镉合金或不锈钢材料制作，电阻率大，耐受温度高，抗腐蚀性好，性能稳定，通流能力强，适合于各种复杂环境。
⏹功能特点●发电机中性点经高阻接地方案中由接地变和电阻器结合方案最优●电阻体积小，重量轻；接地变抗冲击、阻燃、局放小●电阻采用镍镉合金和不锈钢材料制作，电阻率大，耐受温度高，抗腐蚀性好，适合于各种复杂环境●可以配用隔离开关、电流互感器，提供故障信号接口和保护接口⏹使用环境●适用于户内●环境温度：不低于-40℃，不高于+55℃●海拔高度不超过3000m●相对湿度：不低于95%（25℃）●电网频率：58～62Hz(60Hz系统)、48～52Hz(50Hz系统)●安装场所的空气中不应含化学腐蚀气体和蒸汽，无爆炸性尘埃⏹型号说明05⏹技术参数●电压等级：6.3KV-20KV发电机组●电阻值、额定电流、通流时间由用户提供，也可由我方设计●电阻柜外形、尺寸、材料、颜色可根据用户要求制作⏹订货须知●发电机的额定电压，接地变压器的容量和变比，电阻值，通流时间●接地变压器的绝缘形式（干式或油浸式）●电流互感器的变比、精度、容量及型号；柜体的颜色，进出线方式●有无隔离开关和避雷器●安装方式，户内/户外，IP防护等级。
SC-XHDCZ型调匝式消弧线圈自动跟踪补偿成套装置使用说明书保定双成电力科技有限公司目录一、概述 (1)二、产品特点 (1)三、产品型号说明 (2)四、性能指标 (2)五、工作原理 (2)六、装置总体构成 (4)（一）接地变压器 (5)（二）调匝式消弧线圈 (5)（三）微机控制器 (5)（四）阻尼电阻箱 (9)七、接地选线单元 (9)八、并联中电阻 (10)九、控制器操作说明 (11)十、控制器接线 (21)十一、成套装置选型 (23)十二、成套装置安装 (23)十三、订货须知 (25)十四、产品保修 (25)一、概述对于不同电压等级的电力系统，其中性点的接地方式是不同的，根据我国国情，我国6~66kV配电系统中主要采用小电流接地运行方式。
为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照国家对过电压保护设计规范新规程规定，电网电容电流超过10A时，均应安装消弧线圈装置。
由于中性点经消弧线圈接地的电力系统接地电流小，其对附近的通信干扰小也是这种接地方式的一个优点。
以前我国电网普遍采用手动调匝式消弧线圈，由于不能实时监测电网的电容电流，其主要缺陷表现在以下两个方面：（1）调节不方便，需要装置退出运行才能进行调节。
（2）判断困难，无法对系统运行状态做出准确判断，因此很难保证失谐度和中性点位移电压满足要求。
我公司所研制生产的SC-XHDCZ调匝式消弧线圈装置，该成套装置采用标准的工业级计算机系统，总线式结构，多层电路板设计，全彩色大屏幕液晶屏，全汉字显示。
具有运行稳定可靠、显示直观，抗干扰能力强等特点，同时系统具有完善的参数设置及信息查询功能。
该系统克服了以前各消弧线圈装置调节范围小的缺陷，能够进行全面调节。
该装置采用残流增量法和有功功率法等先进算法，对高压接地线路进行选线，选线准确、迅速。
本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿企业的变配电站，适用电压等级6~110KV，是老式消弧线圈理想的更新换代产品，同时也是新建变电站接地补偿及选线装置的首选配套产品。
一、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。
国内外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。
为此，我国电力规程DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规范》规定：3～66kV系统的单相接地故障电容电流超过10A时，中性点应采用消弧线圈接地方式。
TK型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。
二、原理简介消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流I L补偿接地电容电流I C，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。
当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的机率，还可以有效地抑制过电压的幅值，同时也最大限度地减小了故障点热破坏作用及接地网的电压升高等不利因素。
从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调谐至谐振点上。
但是在电网正常运行时，调谐至全补偿的消弧线圈会产生危险的串联谐振过电压，这是不允许的。
如何来解决这一矛盾呢？方法是在消弧线圈上串联阻尼电阻，从而增大电网阻尼率，使得电网正常运行时串联谐振过电压小于15%相电压，等待接地故障的发生。
当出现单相接地后，瞬间将阻尼电阻短接掉，从而实现最佳补偿。
图2.1 消弧线圈接地系统发生单相接地时的等值回路四、成套装置的组成结构及配置成套装置由接地变压器、调匝消弧线圈、有载分接开关、自动调谐控制器、监控主机、控制屏、阻尼电阻箱及零序电流互感器等组成。
KD-XHTZ型调匝式自动跟踪补偿消弧线圈成套装置说明书Ver1.0广州智光电气股份有限公司2007.06目 录1 概述 (2)2 产品型号及系统组成 (2)2.1.成套系统产品型号 (2)2.2.系统组成 (2)3 安装使用环境 (4)4 成套系统主要特点 (4)5微机控制器及操作说明 (5)5.1.测量电容电流的方法与调节原理 (5)5.2.控制器的特点和功能 (6)5.3.控制器原理框图 (7)5.4.使用方法 (8)6 安装及调试 (14)7 使用需知 (14)8 自动调谐消弧线圈的操作注意事项 (16)9 订货需知 (17)附录：部分调匝式消弧线圈参数 (18)一、概述随着配电网的发展以及电力电缆线路的增多，原不接地系统由于电容电流的急剧增大，严重的威胁着安全生产。
为此，1997年原电力部颁发了DL/T620-1997行业标准，其中规定3-10KV不直接连续发电机的系统和35KV、66KV系统，当单相接地故障电容电流不超过下列数值时，应采用不接地方式；当超过下列数值而且又需要在接地故障条件下运行时，应采用消弧线圈接地方式。
1、 3-10KV钢筋混凝土或金属杆塔得架空线路构成的系统和所有35KV、66KV系统、10A。
2、 3-10KV电缆构成系统30A。
消弧线圈的主要作用是在电网发生单相接地时产生电感电流以补偿电网的对地电容电流，使故障点残流变小，达到自行熄弧，消除故障的目的。
新型消弧线圈的使用，对抑制间歇性电弧过电压，消除电磁式压变饱和引起的铁磁谐振过电压，降低故障跳闸率方面起到明显的效果。
本套装置选用高性能微控制器为控制核心，大屏幕CRT或LCD显示器、全中文图形化操作界面，系统运行参数一目了然。
成套系统是二次并联阻尼电阻自动调谐技术，集散式小电流接地选线技术，接地故障波形记录功能及内过电压综合治理于一体的新型控制系统，成功解决了调匝式自动调谐技术中双机并列，电容电流在线实时测量及自动接地选线等多项技术难题。
ZGML-KZ/KC型调匝/调容式自动跟踪消弧补偿及选线装置技术说明书第三版（51SMJ3）河北旭辉电气股份有限公司二00五年八月目录一、前言 (2)1．中性点不同接地方式的比较及存在的问题 (2)2．解决小电流接地系统两大技术难题的途径 (3)3．消弧线圈并联中电阻选线方式 (4)二、ZGML-K系列自动跟踪消弧补偿及选线装置结构及工作原理 (4)1．型号说明 (4)2．成套装置的结构组成 (5)3．性能特点 (7)4．正常运行中系统接地电容电流的测量 (7)5．调容式消弧线圈工作原理 (9)6．单相接地选线原理 (10)7．接地变压器 (12)8．阻尼电阻箱 (13)9．消弧线圈的补偿方式 (14)三、ZGML-K系列自动跟踪消弧补偿及选线成套装置的技术指标 (14)四、ZGML-K系列自动跟踪消弧补偿及选线成套装置在系统中的应用 (15)1．单母线系统 (15)2．双母线或单母线分段系统 (16)五、产品规格及安装方式 (17)1．接地变压器产品规格及外形尺寸 (17)2．消弧线圈产品规格及外形尺寸 (19)3．控制屏组合 (23)4．成套装置的安装方式 (23)六、设备选型及订货注意事项 (23)1．消弧线圈容量的选取 (23)2．接地变压器容量的选取 (24)3．订货注意事项 (24)七、产品品质保证及服务措施 (24)一、前言1．中性点不同接地方式的比较及存在的问题：在我国城市电网及厂矿企业的供电系统中，大部分为小电流接地系统（即中性点不接地或经消弧线圈接地系统）。
近年来，也有部分单位采用中性点经小电阻接地方式。
两种接地方式具有不同的特点。
A、中性点经小电阻接地方式：中性点经小电阻接地方式中，一般接地电阻阻值较小，在系统单相接地时，控制流过接地点电流100－500A左右，故障发生时，流过接地点的电流启动零序保护动作，迅速切除故障线路。
其优点是：（1）、系统单相接地时，健全相暂态电压不升高或升幅较小，因而对设备绝缘等级要求较低，其耐压水平可以按相电压来选择。

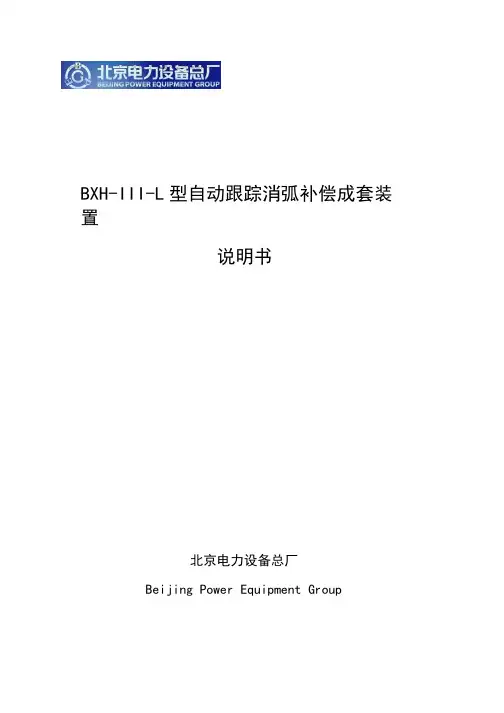

BXH-III-L型自动跟踪消弧补偿成套装置说明书北京电力设备总厂Beijing Power Equipment Group目录一、产品概述 (1)二、原理简介 (1)三、装置特点与主要技术指标 (1)3.1 装置特点 (1)3.2 主要技术指标 (2)四、组成结构及配置 (3)4.1 接地变压器 (3)4.2 可调消弧线圈 (3)4.3 阻尼电阻箱 (3)4.4 自动调谐控制器（下位机） (4)4.5 监控主机（上位机） (4)4.6 控制屏 (4)4.7 零序电流互感器 (4)五、人机界面操作 (4)5.1 功能键操作说明 (4)5.2 人机界面及主菜单界面 (6)5.2.1 人机界面 (6)5.2.2 主菜单界面描述 (6)六、现场安装与调试 (7)6.1 现场安装 (7)6.2 现场调试 (7)七、装置定检维护及问题处理 (8)7.1 定检维护项目 (8)7.2 常见问题及处理 (10)八、订货须知 (11)附件 1 调匝消弧线圈及接地选线系统典型配置图 (12)附件 2 安装尺寸及背板图 (13)附件 3 装置菜单树状结构 (15)iBXH-III 调匝式消弧补偿装置说明书一、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。
国内外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。
为此，我国电力规程 DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规范》规定：3～66kV 系统的单相接地故障电容电流超过 10A 时，中性点应采用消弧线圈接地方式。
BXH-III-L 型调匝式自跟踪消弧补偿成套装置是在总结十几年消弧运行经验和广泛收取用户意见的基础上，和上海交通大学联合开发的高可靠性、稳定性，贴近用户需求的新一代控制器，能够对消弧线圈进行有效调节和自动跟踪，已广泛应用于电力系统及工业用户。
THT-PXHK偏磁式消弧线圈自动跟踪补偿控制系统使用说明书( 4.01版)保定天威恒通电气有限公司BAODING TIANWEI HENGTONG ELECTRIC. ,LTD引言我国的城市电网及厂矿企业的中压系统，大部分为中性点不接地(即小电流接地)系统。
这种系统在发生单相接地时，电网仍可带故障运行一定时间，这就大大降低了运行成本，提高了供电系统的可靠性。
但当发生单相接地故障时，接地电容电流很大，如果接地电弧发展为间歇性的熄灭与重燃，往往会引起弧光接地过电压，危及电气设备的绝缘，给供用电设备造成了极大的危害。
如果接地电弧不能可靠熄灭，弧光接地过电压可能会引发其他非故障相的绝缘破坏，迅速发展为相间短路，引起线路跳闸，供电中断。
防止这种危害的方法之一就是在中性点和地之间串接一个电抗器，这个电抗器也就是通常所说的消弧线圈。
它能有效的减少接地点电流，从而达到自动熄灭电弧的目的。
保定天威恒通电气有限公司研制生产的偏磁式消弧线圈自动跟踪补偿系统，可准确的实时测量电网对地电容电流，并对电网接地电容电流实施快速自动补偿，可有效地抑制弧光接地过电压危害，是广大中压配电网络优选的接地电器设备。
1、系统概述我公司生产的THT-PXHK（C）偏磁式消弧线圈自动跟踪补偿控制系统主要应用于6kV～66kV中性点不接地电网中，也广泛应用于矿山、煤炭、化工及大中城市中高压配电网络。
当电网发生单相接地时，本系统用来自动跟踪补偿电网中单相接地电容电流，对电网电容电流自动实施最佳补偿，使故障点残流小于5A，可有效抑制弧光过电压，预防由此而引发的相间短路等故障。
本系统可根据用户要求，整定为用户要求的理想状态。
2、型号说明THT——3、系统装置特点3.1偏磁式消弧线圈本体★ 偏磁式消弧线圈本体电感瞬间连续可调，调节速度快。
★偏磁式消弧线圈本体全静态结构，内部无任何机械运动部件，无触点、可靠性高，使用寿命长。
3.2偏磁式消弧线圈控制器★ 新型芯片电路设计，抗干扰性强控制器选用DSP芯片控制，采用大屏幕点阵液晶显示器，显示运行状态和参数，电磁兼容指标达到IV级，稳定可靠。
一、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。
国内外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。
为此，我国电力规程DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规范》规定：3～66kV系统的单相接地故障电容电流超过10A时，中性点应采用消弧线圈接地方式。
TK型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。
二、原理简介消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流I L补偿接地电容电流I C，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。
当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的机率，还可以有效地抑制过电压的幅值，同时也最大限度地减小了故障点热破坏作用及接地网的电压升高等不利因素。
从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调谐至谐振点上。
但是在电网正常运行时，调谐至全补偿的消弧线圈会产生危险的串联谐振过电压，这是不允许的。
如何来解决这一矛盾呢？方法是在消弧线圈上串联阻尼电阻，从而增大电网阻尼率，使得电网正常运行时串联谐振过电压小于15%相电压，等待接地故障的发生。
当出现单相接地后，瞬间将阻尼电阻短接掉，从而实现最佳补偿。
图2.1 消弧线圈接地系统发生单相接地时的等值回路四、成套装置的组成结构及配置成套装置由接地变压器、调匝消弧线圈、有载分接开关、自动调谐控制器、监控主机、控制屏、阻尼电阻箱及零序电流互感器等组成。
THT-XH调匝式消弧线圈说明书保定天威恒通电气有限公司一、概述对于不同电压等级的电力系统，其中性点的接地方式是不同的，根据我国国情，我国6~66KV配电系统中主要采用小电流接地运行方式。
为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照国家对过电压保护设计规范新规程规定，电网电容电流超过10A 时，均应安装消弧线圈装置。
由于中性点经消弧线圈接地的电力系统接地电流小，其对附近的通信干扰小也是这种接地方式的一个优点。
以前我国电网普遍采用手动调匝式消弧线圈，由于不能实时监测电网的电容电流，其主要缺陷表现在以下两个方面：（1） 调节不方便，需要装置退出运行才能进行调节。
（2） 判断困难，无法对系统运行状态做出准确判断，因此很难保证失谐度和中性点位移电压满足要求。
我公司所研制生产的THT-XH系列调匝式消弧线圈装置采用先进的PC104工控机系统，总线式结构，全彩色大屏幕液晶屏，全汉字显示。
具有运行稳定可靠、显示直观，抗干扰能力强等特点，同时系统具有完善的参数设置及信息查询功能。
该系统克服了以前各消弧线圈装置调节范围小的缺陷，能够进行全面调节。
该装置采用有功功率法和并联中电阻等先进算法，对高压接地线路进行选线，选线准确、迅速。
本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿企业的变配电站，适用电压等级6~66KV，是老式消弧线圈理想的更新换代产品，同时也是新建变电站接地补偿及选线装置的首选配套产品。
二、产品特点1、控制器采用工控机系统，运行稳定可靠。
2、采用彩色液晶全中文显示，参数显示、设置及查询方便直观，3、调节准确、速度快，且调节范围宽，可在20~100%额定电流全范围调节。
4、内嵌高压接地选线模块，采用中性点并接电阻及有功功率法，使选线快速准确。
5、设有RS232及RS485通讯接口，可实现与上位机的通讯，达到信号的远距离传送。
6、可实现报警显示。
7、具有接地信息打印功能（打印机可选）。
10kV自动跟踪消弧线圈技术规格书项目名称PROJECT重庆市MDI一体化项目分项名称SUBPROJECT乙炔装置I（18.6万t/a）用户图号CLIENTDWG.NO. CQMCP1-CCEC-210AA-ELC-INQ-010文件编号DOCUMENT NO.210-90-0000-46-010项目代码JOB. NO. E09023 设计阶段STAGE基础工程设计第 1 页共15页SHEET 1 OF 1510kV自动跟踪消弧线圈技术规格书R0 供审核修改REV. 说明DESCRIPTION设计DESD.日期DATE校核CHKD.日期DATE审核APPD.日期DATE本文件产权属CHENGDA所有,未经CHENGDA书面许可不准复制或转让第三方.This document is the property of CHENGDA,it shall not be reproduced or transfered to any other party without CHENGDA's permission in written form.´目录1. 总则 (3)2. 规程和标准 (3)3. 工程资料 (4)4. 成套装置技术要求 (6)5. 成套装置内主要部件技术要求 (7)6. 试验和检验 (11)7. 供货范围 (11)8. 运输、贮存、包装 (12)9. 技术资料和交付进度 (12)10. 质量保证 (13)11. 设计联络会 (14)12. 技术服务 (14)13. 备品备件及专用工具 (14)1.总则1.1本技术规格书适用于重庆市MDI一体化项目乙炔装置I中110kV总变中10kV变电所内4套10kV自动跟踪消弧线圈补偿装置。
本技术规格书提出了10kV自动跟踪消弧线圈补偿装置的功能，设计，结构，性能, 安装和试验等方面的技术要求。
1.2本技术规格书提出的是最低限度的技术要求。
项目名称10kV调匝消弧线圈自动跟踪赔偿成套装置技术方案-12-25一、概述本技术方案是针对项目10kV调匝式消弧线圈自动跟踪赔偿成套装置而设计旳。
二、遵照旳重要原则GB 10229-1988 电抗器GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3- 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙DL/T620-1997 交流电气装置旳过电压保护和绝缘配合GB 1094.5- 电力变压器第5部分承受短路旳能力GB 1094.10- 电力变压器第10部分声级测定GB 1094.11- 电力变压器第11部分干式变压器GB6450-1986 干式电力变压器JB/DQ2126-1985 消弧线圈DL/T1057- 自动跟踪赔偿消弧线圈成套装置技术条件GB/T14549-1993 电能质量公用电网谐波GB/T17626-1998 电磁兼容试验和测量技术GB/T15145-94 微机线路保护通用技术条件GB/T2423.1- 电工电子产品环境试验第二部分：试验措施试验A：低温；试验B：高温；试验C：设备用恒定湿热GB/T11287- 电气继电器第21部分：量度继电器和保护装置旳振动、冲击、碰撞和地震试验GB/T14598.9- 电气继电器第22-3部分：量度继电器和保护装置旳电气骚扰试验辐射电磁场骚扰试验GB/T14598.10-1996 电气继电器第22部分：量度继电器和保护装置旳电气干扰试验第4篇：迅速瞬变干扰试验GB/T14598.13-1998 量度继电器和保护装置旳电气干扰试验第1部分：1MHz脉冲群干扰试验GB/T14598.14-1998 量度继电器和保护装置旳电气干扰试验第2部分：静电放电试验三、使用环境规定：1.环境温度最高气温： +40.4 ℃室内最低气温：-20 ℃2.海拔、湿度海拔：≤m最大相对湿度：（25℃）≤90％3.耐震能力地震烈度： 8 度水平加速度： 0.25g，水平加速度：0.125 g。
1、简介我国的配电网绝大多数是中性点不接地电网，单相接地故障是配电网常见的故障之一。
随着配电网规模的扩大和大量采用地下电缆，当发生单相接地故障时，接地电流很大。
如果接地电弧不能可靠熄灭，就会迅速发展为相间短路，引起线路跳闸，供电中断。
如果接地电弧发展为间歇性的熄灭与重燃，就会引起弧光接地过电压，危及电气设备的绝缘。
在电网中性点装设消弧线圈是减小接地电流，抑制弧光接地过电压的一种行之有效的措施。
以往我国电网普遍采用的手动调分接头式消弧线圈，由于不能随电网参数的变化进行自动补偿，现已逐渐淘汰，绝大部分被自动调谐消弧线圈所代替。
顺特电气生产的XHSCZTG 、XHSCZTF 、XHDCZTG 、XHDCZTF 型调匝式自动调谐消弧线圈接地装置，是用于6~35kV 电压等级配电网的自动补偿单相接地故障电流的智能化成套电气设备。
此装置采用先进的西门子可编程控制器PLC 为智能控制核心并配以性能优异的有载调节开关，可准确实时测量电网线路的对地容抗，自动补偿单相接地电流，补偿效果好，运行可靠性高，可大大提高电网的供电可靠性，是配电网必不可少的电气设备。
2、工作原理中性点不接地电网发生单相接地时，如图1所示。
若无消弧线圈，则通过接地点的电流为)(..C B A A jd C C C j E I ++⋅-=ω 若电网中性点加装消弧线圈，则通过接地点的电流为⎥⎦⎤⎢⎣⎡-++⋅-=L j C C C j E I C B A A jd ωω1)(.. 图1 单相接地电路图以往配电网规模小，线路短，线路对地电容小，当发生单相接地时，接地电流不大，可自行熄灭。
这些年来，随着城乡电网改造工程的迅速推进，配电网的规模越来越大。
为了城市美观，各地又相继大量采用地下电缆。
于是，电网线路的对地电容比以前增大了很多。
当电网发生单相接地故障时，接地电流很大，接地电弧不能自熄，这就需要加装消弧线圈来促使其熄灭。
在电网发生单相接地故障时，如果消弧线圈的感抗小于并接近于线路的对地容抗时，接地的容性电流就会被消弧线圈提供的感性电流完全补偿掉，接地电弧很容易就熄灭。
