空心球多面填料

多面空心球型填料多面空心球型填料是一种常用于化工、石油、环保等领域的填料材料，它具有多个面的球型结构，表面呈现出许多空心的小球，这种设计能够增加填料的表面积，提高物质传递效率，从而达到更好的分离、吸附、传质等效果。

多面空心球型填料的设计理念源于传统的球型填料，传统球型填料的表面积相对较小，传质效果较差。

而多面空心球型填料通过在球体表面开设许多小孔，使填料形成多个空心小球，从而增大了填料的表面积。

这些小孔不仅可以增加表面积，还可以有效地阻碍流体的通过，增加了流体与填料之间的接触时间，提高了传质效率。

多面空心球型填料通常采用化工材料制成，如陶瓷、塑料、金属等。

不同的材料具有不同的化学性质和物理性质，可以根据具体的工艺要求选择合适的材料。

例如，陶瓷材料具有耐酸碱性、耐高温性等特点，适用于腐蚀性介质的处理；塑料材料具有良好的耐腐蚀性和低密度，适用于轻质物质的分离；金属材料具有良好的导热性和机械强度，适用于高温高压条件下的传质。

多面空心球型填料的优点是显而易见的。

首先，它具有较大的表面积，可以增加物质传递的效率。

其次，由于填料内部是空心结构，所以比实心填料更轻，可以降低设备的负荷和能耗。

此外，多面空心球型填料还具有良好的机械强度和耐腐蚀性，可以适应各种恶劣的工艺环境。

多面空心球型填料的应用范围广泛。

在化工领域，它可以用于吸附剂、分离剂、催化剂等的载体；在石油领域，它可以用于炼油、脱硫、脱氧等过程的填料；在环保领域，它可以用于废气治理、废水处理等环保设备的填料。

多面空心球型填料的应用可以提高工艺效率，降低能耗，实现资源的高效利用，具有重要的经济和环境意义。

多面空心球型填料是一种具有良好填料性能的材料，在化工、石油、环保等领域具有广泛的应用前景。

它的多面空心结构能够增加填料的表面积，提高物质传递效率，从而实现更好的分离、吸附、传质等效果。

同时，多面空心球型填料还具有较好的机械强度和耐腐蚀性，适用于各种恶劣的工艺环境。

项 目单 位φ38小球数值φ50小球数值备 注单台设备出力m 3/h 10.010.0设备总套数套11备用设备数量套00淋水密度（60）m 3/m 2.h 5050进水[HCO 3-]mmolH +/L 1.70 1.70进水[CO 2]mg/L3030核算进水[CO2]mg/L 104.80104.80出水残余[CO2]（<5）mg/L 55运行水温oC 1515水的运动粘度m 2/h 0.0047160.004716填料比表面积m 2/m 3300220填料当量直径m 0.01140.0114脱二氧化碳器直径(计算)m 0.500.50脱碳器直径(选定)m 0.600.70实际淋水密度m 3/(m 2.h)35.3926.00解析系数m/h 0.21630.1659解析面积m 2145.57189.77填料层高m 1.92 2.44填料层高(选定)m 2.002.50填料总体积m 30.570.96全部脱碳器内填料风机风量Nm 3/h 250300根据用户的不同水质情况，按下表选风机压降kPa 1.44 1.70CO 2含量mg/L 风机风压kPa 2.19 2.45填料高度mm中间水箱最小容积m 31.671.67填料下多孔板距离罐底距离mm 800800上布水板与填料上距离mm 600600规格φ×h×d 上布水板与罐顶距离mm 500500(mm)(mm)总进水管流速（1～3）m/s 2.0 2.0φ25φ25总进水管直径 D1mm 42.142.1φ38φ38总排水管流速（0.5～1）m/s 0.90.9φ50φ50总排水管直径 D2mm 62.762.7φ1616×8×1.2排气管流速（5～6）m/s 6.0 6.0φ2525×12.5×1.4总排气管最小直径mm 121.4133.0φ3838×38×1.4配水短管高出上布水板高度mm 100100φ5050×25×1.5配水短管（上布水板）数量个4848φ7676×38×2.8配水短管流速（0.3～0.8）m/s 0.40.4φ1616×16×1.2配水短管最小直径mm 13.613.6φ2525×25×1.2排气短管高出上布水板高度mm 400400φ3838×38×1.4排气短管（上布水板）数量个88φ5050×50×1.5排气短管最小直径mm 42.947.0φ7676×76×2.6填料装填为多孔板，孔眼直径mm 2021出水最小水封高度mm 173204排污管mm5050填料名称多面空心球阶梯环填料鲍尔环填料根据用户的不同水质情况，按下表选出不同的填料层高度。

多面体空心球：１、气速高、叶片多、阻力小；２、比表面积大，可以充分解决气液交换；３、该产品具有生产能力大、阻力小、操作弹性大等特点。

比如二氧化碳的分离：鼓风式除二氧化碳器（除碳器）是水处理系统中的常用设备。

在阴阳离子交换水处理工艺中，除碳器常常安装在阳离子交换器的下游，阴离子交换器的上游，此时可大大降低阴床的负担，提高阴床的周期制水量，降低再生剂的消耗。

在反渗透水处理工艺中，除碳器常常安装在反渗透系统的下流，这时可进一步提高出水水质，降低出水电导率，降低后续精处理装置的负担。

除碳器的主要作用是脱除水中的游离二氧化碳，同时还可以降低其它可溶性气体杂质的含量，如氨气、二氧化硫等。

当水的Ph值小于4.3时，水中的碳酸几乎完全以二氧化碳的形式存在。

如下式变化：H+ + HCO3 - =H2CO3 = CO2 + H2O此时，用一个装置，水从上喷淋而下，空气从下鼓风而上，经过塔中的多面空心球填料，使空气流与水滴充分接触，由于空气中的二氧化碳含量很小，分压很低，只占大气压力的0.03%，根据亨利定律，当水中的二气化碳含量很高时，此时，二氧化碳便逸入二氧化碳分压很低的空气流而被带走，从而除去水中的大量二氧化碳，也就是除去了水中大量的阴离子HCO3 - 。

滤水帽：主要用于反冲洗，过滤是水处理工艺中的一个重要环节。

给水工程中的滤池，滤池滤水运行时，在工作周期内随着滤料层截污量的增加，滤料的孔隙率不断减少，污泥渗透度加深，对水流的阻力增大，致使滤速下降，滤池水位就逐渐上升，滤后水浊度升高。

为使滤池在短时间内恢复正常运行，保证出水水质和水量，此时必须进行反冲洗，冲击滤板上的滤料层。

实践证明，气水反冲洗法比水反冲洗法效果好，气水反冲洗能破坏滤料中泥球的结构，当空气冲洗时对滤料产生很大的振动，滤料间反复碰撞磨擦，滤料层激烈搅拌，泥球无法形成，已形成的泥球结构也被振动破坏，并使所有的滤料上的粘附物脱落，由反冲水带走。

比如动力工区脱盐水装置采用浮动床形式，内装交换树脂，在交换床的上下个装有水帽，运行时，水经过下水帽进入交换床，与交换树脂进行离子交换，合格的水再通过上水帽排出，水帽可以让水通过而阻止细小的交换树脂泄漏。

一、半软性填料半软性填料由填料单片、塑料套管和中心绳三部份组成，所有组成部份均采用耐酸、耐碱、耐老化性能较好的低密度聚乙烯为原料。

经熔融注塑成由中心孔向外放射的形状，针刺得圆形单片是半软性填料的主体，由中心绳挨次穿过各单片的中心孔，单片间嵌套塑料管以固定距串联成所需长度。

半软性填料具有特殊的结构和水力性能，孔隙率大(大于96%)，流阻小，并且当水流通过填料层时可产生明显的湍流流态，提高水与生物膜的接触效率，增大了去除污染物的能力。

该填料有一定的刚性及柔性，具有较强的重新布水、布气能力。

对于鼓风曝气中的大气泡供气而言，它具有多层次、反复切割气泡的作用，从而提高了氧的转移率。

比表面积大(可达到130m2/m3)，为微生物的生长提供了充足的空间。

具有传质效率高、节能、不易阻塞、耐腐蚀、耐老化等特点。

二、组合填料组合填料集中了软性及半软性的结构特点，填料单元中间是一个尺寸较小的半软性填料，周边连接软化纤维束。

这种填料大多是在中心环的结构和纤维束的数量上有所不同，主要有以下几种。

1、组合式双环填料以塑料环作为骨架，中间是一格尺寸比较小的半软性填料，外围连接软化的纤维束，维纶丝紧绷在塑料环上。

在污水中丝束分散均匀，易挂膜、脱膜，对污水浓度变化适应性好。

2、组合式多孔环填料塑料环片四周均置40 个方孔，方孔有8 束维纶醛化丝均布在四周，呈放射状。

纤维束丝串通8 个方型孔，非常坚固。

组合填料综合了软性填料易挂膜，半软性填料不易缠结、阻塞得优点，克服了半软性填料难挂膜的缺点，于是广泛应用于接触氧化法处理各种废水。

三、弹性立体填料弹性立体填料由高份子聚合物，并加以抗氧剂、亲水剂、稳定剂、吸附剂等添加剂，经特殊拉丝制成。

弹性丝表面带有细小毛刺，用以增加比表面积。

安装时，将600~1000 条丝条穿插扣压在两片塑料圆环片中间，使丝条呈均匀辐射状展开，按不同片距串制成悬挂式填料。

该填料采用全塑材质，比软性填料寿命长，曝气时每根丝不断颤动，因此填料空隙可变，不结团、不阻塞，生物膜易于更新。

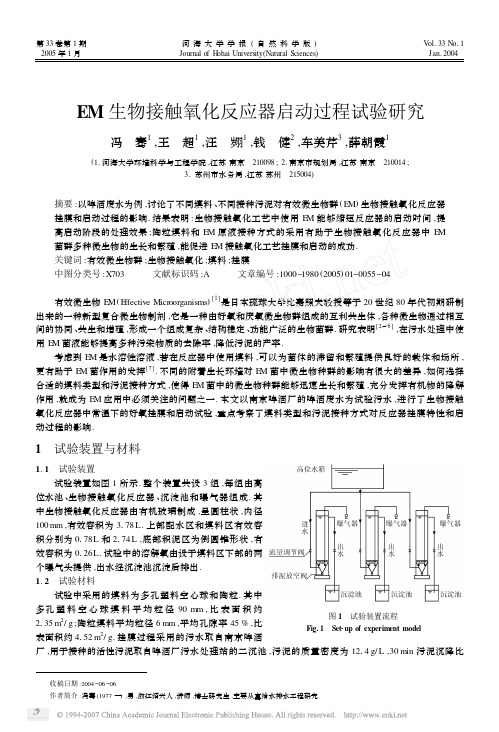

收稿日期:2004Ο06Ο06作者简介:冯骞(1977—),男,浙江绍兴人,讲师,博士研究生,主要从事给水排水工程研究.EM 生物接触氧化反应器启动过程试验研究冯　骞1,王　超1,汪　岁羽1,钱　健2,车美芹3,薛朝霞1(1.河海大学环境科学与工程学院,江苏南京　210098;2.南京市规划局,江苏南京　210014;3.苏州市水务局,江苏苏州　215004)摘要:以啤酒废水为例,讨论了不同填料、不同接种污泥对有效微生物群(E M )生物接触氧化反应器挂膜和启动过程的影响.结果表明:生物接触氧化工艺中使用E M 能够缩短反应器的启动时间,提高启动阶段的处理效果;陶粒填料和E M 原液接种方式的采用有助于生物接触氧化反应器中E M 菌群多种微生物的生长和繁殖,能促进E M 接触氧化工艺挂膜和启动的成功.关键词:有效微生物群;生物接触氧化;填料;挂膜中图分类号:X703 文献标识码:A 文章编号:1000Ο1980(2005)01Ο0055Ο04有效微生物E M (E ffective Microorganisms )[1]是日本琉球大学比嘉照夫教授等于20世纪80年代初期研制出来的一种新型复合微生物制剂,它是一种由好氧和厌氧微生物群组成的互利共生体,各种微生物通过相互间的协同、共生和增殖,形成一个组成复杂、结构稳定、功能广泛的生物菌群.研究表明[2～6],在污水处理中使用E M 菌液能够提高多种污染物质的去除率,降低污泥的产率.考虑到E M 是水溶性溶液,若在反应器中使用填料,可以为菌体的滞留和繁殖提供良好的载体和场所,更有助于E M 菌作用的发挥[7].不同的附着生长环境对E M 菌中微生物种群的影响有很大的差异,如何选择合适的填料类型和污泥接种方式,使得E M 菌中的微生物种群能够迅速生长和繁殖,充分发挥有机物的降解作用,就成为E M 应用中必须关注的问题之一.本文以南京啤酒厂的啤酒废水为试验污水,进行了生物接触氧化反应器中常温下的好氧挂膜和启动试验,重点考察了填料类型和污泥接种方式对反应器挂膜特性和启动过程的影响.1　试验装置与材料图1　试验装置流程Fig.1　Set 2up of experiment model1.1　试验装置试验装置如图1所示.整个装置共设3组,每组由高位水池、生物接触氧化反应器、沉淀池和曝气器组成.其中生物接触氧化反应器由有机玻璃制成,呈圆柱状,内径100mm ,有效容积为3178L.上部配水区和填料区有效容积分别为0178L 和2174L ,底部积泥区为倒圆锥形状,有效容积为0126L.试验中的溶解氧由设于填料区下部的两个曝气头提供,出水经沉淀池沉淀后排出.1.2　试验材料试验中采用的填料为多孔塑料空心球和陶粒.其中多孔塑料空心球填料平均粒径90mm ,比表面积约2135m 2/g ;陶粒填料平均粒径6mm ,平均孔隙率45%,比表面积约4152m 2/g.挂膜过程采用的污水取自南京啤酒厂,用于接种的活性污泥取自啤酒厂污水处理站的二沉池,污泥的质量密度为1214g/L ,30min 污泥沉降比第33卷第1期2005年1月河海大学学报(自然科学版)Journal of H ohai University (Natural Sciences )V ol.33N o.1Jan.2004SV 30为40%.E M Ο1原液由日本株式会社爱睦乐环保生物技术有限公司提供,污泥接种中的E M 原液为4%的E M Ο1原液加96%蒸馏水稀释而得.1.3　试验测试项目及方法[8]试验中的主要测试项目及测试方法见表1.表1　测试项目及方法T able 1　Items and methods of w astew ater test 指标测定方法频率ρ(COD Cr )重铬酸钾标准法2天测1次pH 值pH 仪1天测1次ρ(DO )美国H ACH 溶氧仪1天测1次生物相光学显微镜镜检1天测1次2　试验过程2.1　试验方法试验中采用“闷曝法”挂膜.在各个反应柱中先加入等量的接种污泥或E M ,而后将反应柱注满污水,浸没反应器中的填料,控制ρ(DO )在2～3mg/L 闷曝(曝气而不进污水)2d ,之后静沉2h ,换掉反应器中1/2上清液,再补充污水继续曝气2d ,之后重复前述操作.如此反复运行8d ,运行至9d 时开始连续进水,逐步提高进水C OD Cr 的质量浓度和负荷,降低水力停留时间.经过一段时间的运行后,当C OD Cr 去除率超过50%,同时填料的微生物镜检中出现较为稳定的生物膜时,说明填料已挂膜成功.其中:运行时间在1～8d 时间歇进水,此阶段为挂膜静置期;运行9d 至挂膜结束为连续进水,此为挂膜流动期.2.2　试验过程挂膜启动试验根据填料类型的不同分别进行.先采用多孔塑料空心球填料,在Ⅰ号、Ⅱ号、Ⅲ号反应器中分别采用50m LE M 原液、30m LE M 原液加20m L 活性污泥、50m L 活性污泥,进行挂膜启动试验.30d 后待试验结束,更换填料类型,用陶粒填料继续进行试验.两次试验进水水质情况见表2.挂膜过程中分别通过进水管上的流量控制阀和曝气管上的气量控制阀调节进水的有机负荷和反应柱中的溶解氧浓度,试验期间保持3个反应器的进水流量和进水浓度大致相当,溶解氧质量浓度均维持在3～4mg/L ,反应柱启动阶段的运行管理指标见表3.表3　挂膜启动阶段运行管理指标T able 3　Operation and m anagement indexesfor biofilm culturing stage阶段时段/d HRT /hCOD 有机负荷/(kg ・(m 3・d )-1)ρ(DO )/(mg ・L -1)挂膜静置期1～83～4挂膜流动期9～1648～362169～31723～417～3232～194109～81423～4表2　挂膜启动阶段进水水质T able 2　W ater qu ality of w astew ater for biofilm culturing stage填料类型阶段ρ(COD Cr )/(mg ・L -1)ρ(BOD 5)/ρ(COD Cr )塑料多面球挂膜静置期挂膜流动期887～13601512～174201750169陶　粒挂膜静置期挂膜流动期865～13891484～1760016801733　试验结果与分析3.1　试验结果两次启动试验的挂膜过程及效果如图2和表4所示.图2　挂膜效果曲线Fig.2　Curves reflecting effects of biofilm culturing65河海大学学报(自然科学版)第33卷3.2　不同填料类型下EM 菌挂膜特性比较表4　试验测试结果及挂膜启动结果T able 4　R esults of biofilm culturing填料种类反应器编号终期COD Cr 去除率/%开始挂膜时间/d挂膜时间/d填料最大挂膜率塑料多面球陶粒Ⅰ501272901025Ⅱ511872501032Ⅲ561772301036Ⅰ721761601072Ⅱ591262001065Ⅲ571262201062 注:填料挂膜率指每克填料上能生长的微生物质量. 从表4和图2可以看出:(a )陶粒填料挂膜速度比多孔塑料空心球填料挂膜速度快.在使用E M 原液和E M 原液加活性污泥接种的情况下,陶粒填料试验至6d 时开始挂膜,分别于16d 和20d 时结束挂膜;而多孔塑料空心球填料到7d 镜检时才出现生物膜附着特征,两个反应柱的挂膜完成的时间分别比陶粒填料长13d 和5d.(b )E M 菌中微生物生长状况在陶粒表面比多孔塑料空心球填料好,陶粒填料表面的挂膜率也比多孔塑料空心球表面的挂膜率大.当两种填料挂膜试验结束时,污泥接种中使用E M 菌的Ⅰ号、Ⅱ号生物接触氧化反应柱,陶粒填料的挂膜情况明显好于多孔塑料空心球的挂膜情况.多孔塑料空心球填料上的生物膜较陶粒的薄,独立的菌胶团遍布其表面,观测过程中可见到裸露的塑料多孔球表面;而陶粒填料表面几乎完全被结构致密、厚度较大的生物膜所覆盖.从表4结果来看,采用E M 菌的Ⅰ号和Ⅱ号反应柱,使用陶粒填料时的挂膜率分别是采用多孔塑料空心球填料时的2188倍和2103倍.(c )在污泥接种中使用E M 菌的情况下,陶粒填料有着明显优于塑料球填料的有机物去除能力.从图2所示两次试验6组反应柱对有机物的去除效果来看,使用E M 菌挂膜的Ⅰ号、Ⅱ号反应柱终期C OD Cr 去除率,陶粒填料分别是多孔塑料空心球填料的1145倍和1114倍.不同填料类型下E M 菌挂膜情况不同,主要是因为微生物在填料表面的附着受填料的比表面积、表面粗糙度和生物特性等诸多因素的影响.陶粒填料的比表面积是多孔塑料空心球填料的2103倍,这为E M 中复合菌群微生物的生长提供了良好的附着场所和相对稳定的内部空间;此外,尽管经过适当打磨,多孔塑料空心球填料仍然较陶粒填料表面更为光滑,因而使陶粒填料表现出明显优于多孔塑料空心球填料的微生物附着特性.更重要的原因在于系统投加E M 菌后出现了多个微生物种群共同生长的状况,而不同种群微生物产生的菌胶团对附着条件的要求不同.啤酒污水活性污泥中的菌群以好氧类的杆菌、单球菌为主,投加E M 后优势菌群发生变化,优势微生物菌群中出现放线菌等其他菌群,这些菌群对生物附着条件要求更高,故采用多孔塑料空心球填料时挂膜效果较差,而改用陶粒后能得到较好的效果.3.3　不同接种污泥下E M 挂膜启动过程分析图2表示了同种填料情况下,不同接种污泥在挂膜启动过程有机物的去除率变化.从图2可以看出,不同接种污泥对反应器的启动有十分明显的影响.在使用多孔塑料空心球填料进行挂膜启动时,Ⅰ号反应柱生物膜生长最差,启动结束时终期C OD Cr 去除率仅为5012%,Ⅱ号反应柱略好,终期C OD Cr 去除率是Ⅰ号反应柱的1103倍,Ⅲ号反应柱生物膜生长最好,终期C OD Cr 去除率是Ⅰ号和Ⅱ号反应柱的1113倍和1109倍.采用陶粒填料挂膜时情况则发生变化,采用Ⅰ号反应柱生物膜生长最好,启动结束时终期C OD Cr 去除率达到7217%,Ⅱ号反应柱次之,终期C OD Cr 去除率为5912%,采用啤酒污水活性污泥接种的Ⅲ号反应柱生物膜生长最差,终期C OD Cr 去除率分别为Ⅰ号、Ⅱ号反应柱的0179倍和0197倍.不同接种污泥诱发微生物的特性、优势种群的种类和数量存在明显差异.E M 作为一种复合微生物制剂,其中含有大量的好氧和厌氧微生物群,复壮后活菌数远大于等量活性污泥中的活菌数.陶粒填料比表面积大,附着性能良好,因此反应器中活性微生物随E M 投加量的增加而增加,生物膜的生长情况随E M 投加量的增加而变好,启动过程终期去除率也随E M 投加量的增加而有所提高.采用多孔塑料空心球填料时,尽管产生的活性微生物量仍符合上述规律,但由于填料比表面积小,对E M 优势菌群的附着性能不佳,导致挂膜过程大量微生物的流失,因此表现出E M 投加量越大终期去除率越低的规律.4　结 论a.在污泥接种过程中使用E M ,可以有效地增加活性菌群数量,在周围环境合适时(填料附着性能良好),可大大缩短生物接触氧化反应器的启动时间,大大提高终期C OD Cr 的去除率.试验中采用陶粒填料时,75第1期冯　骞,等　E M 生物接触氧化反应器启动过程试验研究85河海大学学报(自然科学版)第33卷使用E M原液接种的反应柱挂膜时间较使用活性污泥的反应柱启动时间缩短了6d,终期去除率提高了27%.b.附着性能良好的陶粒填料能够为E M菌的生长繁殖提供良好的环境,有利于E M菌中多种菌种和菌胶团的附着生长,可以形成对水中有机物具有良好絮凝、吸附和氧化性能且结构致密的生物膜,为有机物的降解提供良好的场所,因此这一类型的填料可以作为使用E M时优先考虑的填料类型.c.在使用附着性能良好的填料挂膜前提下(本试验为陶粒填料),采用E M原液进行污泥接种效果最好,有助于E M菌中菌群发挥作用,而使用E M原液加活性污泥接种的投菌活性污泥法由于存在本地菌种的竞争,因而制约了E M菌作用的发挥.d.生物接触氧化工艺中最大的问题是填料堵塞.填料堵塞会产生厌氧区,影响处理效果.试验发现,在陶粒挂膜的Ⅰ号、Ⅱ号反应柱中的生物膜,大部分呈淡黄色,但在填料中下部出现了部分黑色生物膜,这表明厌氧菌在生物膜中生长,但投加E M后的生物接触氧化反应器运行过程受到的影响很小,污染物去除效率仍然维持在较高水平.因此,E M菌作为一种好氧、厌氧共生的复合菌群,合理使用则可以有效地解决生物接触氧化工艺中的填料堵塞问题.参考文献:[1]比嘉照夫.拯救地球大变革[M].冯玉润译.北京:中国农业大学出版社,1992.21—22.[2]孟范平,李桂芳,李科林.系统评价E M菌液在生活污水处理中的应用效果[J].城市环境与城市生态,1999,12(5):4—7.[3]朱亮,汪岁羽,朱雪诞.E M菌富集培养及降解污水试验研究[J].河海大学学报(自然科学版),2002,30(2):6—8.[4]邵青.E M对生活污水中常见污染物的去除效果[J].中国给水排水,2001,17(3):74—76.[5]朱亮,汪岁羽,王超.E M富集培养液的絮凝特性试验研究[J].河海大学学报(自然科学版),2001,29(5):43—45.[6]程晓如,陈永祥,孙迎霞.E M菌强化S BR脱氮除磷的试验研究[J].重庆环境科学,2002,24(5):55—57.[7]车美芹,汪岁羽,朱亮.有效微生物(E M)处理食品废水的试验研究[J].环境科学研究,2002,15(3):53—55.[8]国家环境保护总局.水和废水监测分析方法[M].第4版.北京:中国环境科学出版社,20021210—213.Experimental study on starting process of effectivemicroorganism biological contact oxidation reactorFENG Q ian1,WANG Chao1,WANG H ui1,QIAN Jian2,CHE Mei2qin3,XUE Zhao2xia1(1.College o f Environmental Science and Engineering,Hohai Univ.,Nanjing210098,China;2.Nanjing Planning Bureau,Nanjing210014,China;3.Water Aff air s Bureau o f Suzhou City,Suzhou215004,China)Abstract:With the wastewater from a brewery as an exam ple,studied was the effect of different filling materials and different inoculation sludge on the biofilm culturing and starting process of the E ffective Microorganism(E M).The result shows that the adoption of the biological contact oxidation technique shortens the starting process of the reactor and im proves the effect of treatment during the starting process,and that the haydite filling material and the inoculation with primary E M provide a fav orable condition for the growth and propagation of E M in the biological contact oxidation reactor, leading to the success in biofilm culturing in the E M contact oxidation technique.K ey w ords:effective microorganism;biological contact oxidation;filling material;biofilm culturing。

1.填料选择填料是生物膜的载体，其性能的优劣不仅直接它直接影响处理效果、充氧性能、基建投资、和日常维护管理费用等，还影响污水处理厂的日常运行管理。

生物处理工艺填料的一般要求是：较大的比表面积和空隙率；较强的生物附着力；水力流态较佳，具有较强的传质效应；阻力小，质轻，机械强度较高，不易发生破损；化学稳定性良好，不会溶出有毒、有害物质；无需频繁反冲洗，管理简单；密度适宜，与水相差不大；形态规则，粒径均匀；货源充足，价格低廉；运输及安装方便。

常见的填料有以下几种类型：（1）悬浮填料它是一种新型微生物载体，具有比表面积大，亲水性好，抗冲击力强，易于挂膜，生物活性高等优点。

悬浮填料的技术参数为：直径10mm，高10mm，比表面积：1200m2/m3，堆积密度：125kg/m3。

图1悬浮填料（2）组合填料图2-1 组合填料图2-2 组合填料组合填料是在软性填料和半软性填料的基础上发展而成的，它兼有两者的优点。

其结构是将塑料圆片压扣改成双圈大塑料环，将醛化纤维或涤纶丝压在环的环圈上，使纤维束均匀分布;内圈是雪花状塑料枝条，既能挂膜，又能有效切割气泡，提高氧的转移速率和利用率。

使水气生物膜得到充分交换，使水中的有机物得到高效处理。

性能特点:具有散热性能高，阻力小，布水、布气性能好，易长膜，又有切割气泡作用。

（3）立体弹性填料图3 立体弹性填料弹性立体填料是有机废水生物法处理反应器中常用的填料之一该产品选用耐腐蚀、耐高温、耐老化的丙烯配以亲水、吸咐、抗热氧等助剂的混合聚物为原料，经拉丝工艺而成兼具柔韧性和适度钢性的弹性丝条，并巧妙地利用机械原理将丝条穿插固定在耐腐蚀、高强度的乙纶绳(中心绳)上而制成。

该填料筛选了聚烯烃类和聚酞胺中的几种耐腐、耐温、耐老化的优质品种，混合以亲水、吸附、抗热氧等助剂，采用特殊的拉丝，丝条制毛工艺，将丝条穿插固着在耐腐、高强度的中心绳上，由于选材和工艺配方精良，刚柔适度，使丝条呈立体均匀排列辐射状态，制成了悬挂式立体弹性填料的单体，填料在有效区域内能立体全方位均匀舒展满布，使气、水、生物膜得到充分混渗接触交换，生物膜不仅能均匀地着床在每一根丝条上，保持良好的活性和空隙可变性，而且能在运行过程中获得愈来愈大的比表面积，又能进行良好的新陈代谢，这一特征与现象是国内目前其他填料不可比拟的。

溶气罐说明书重庆正禾水处理设备有限公司2015年05月10日目录一、压力溶气罐简介 (2)二、压力溶气罐产品特点 (2)三、压力溶气罐工作原理工作原理 (2)四、压力溶气罐工艺参数 (2)附件：压力溶气罐注意事项 (3)一、压力溶气罐简介气浮压力溶气罐又名喷淋式填料罐，是压力溶气气浮净化工艺中的重要设备，压缩空气与压力水在溶气罐中通过扩散、溶解、传质等过程使大量空气溶于水中。

采用低能耗空压机供气、阶梯环填料、喷淋式溶气罐。

压力溶气罐采用多面空心球填料为填料，其中多面空心球填料具有较高的溶气效率，较为常用。

填料层高一般为800～1100mm。

压力溶气罐内部为多孔板多面空心球填料，外部由进水口、进气口、排气安全阀接口、视镜、压力表接咀、排气口、液位计、出水口、人孔等组成。

压力溶气罐设计、制作需按一类压力容器要求考虑。

二、压力溶气罐产品特点1、溶气效率高达98%，接近饱和值（在水温30°C时），与无填料的溶气罐相比约高出30%，释放量约为理论饱和溶气量的90～99%；2、过水流量大，罐截面负荷率大。

3、装有水位计，操作管理方便，可保证释放器稳定工作；4、在不排放未溶空气的条件下运行，可节省空压机的能耗，大大缩短连续运行时间，延长空压机寿命；5、小阻力均匀布水，压力降仅为喷头布水的十分之一，因而有效地利用水泵扬程，节省电耗，避免喷头的堵塞；6、与国外先进水平相比，溶气效率提高5～10%；过水密度提高1～5倍；溶气罐水力停留时间仅为51s（原来为3～5min），因而大大缩小了罐容积，降低了造价。

三、压力溶气罐工作原理工作原理压力溶气罐是通过回流泵将清水加压至0.30～0.40MPa，同时加入压缩空气，使空气溶解于水的一种特殊装置。

加压后的溶气水通过管道、阀门接至释放器，然后骤然减至常压，溶解于水的空气以微小气泡形式（气泡直径约为30-120μm左右），从水中析出，将污水中的悬浮物颗粒载浮于水面，由刮渣机刮出，从而实现固-液分离。
