悬浮填料环境保护产品技术要求

悬浮填料环境保护产品技术要求Revised by Chen Zhen in 2021悬浮填料环境保护产品技术要求（HJ/T246-2006）前言为贯彻《中华人民共和国水污染防治法》，保障水污染治理设施质量，制定本标准。

本标准规定了悬浮填料的技术要求、试验方法和检验规则。

本标准由国家环境保护总局科技标准司提出。

本标准起草单位：中国环境保护产业协会（水污染治理委员会）、杭州天宇环保工程实业有限公司、巩义市东方净水材料有限公司、上海石化环保器佬有限公司、浙江凯琪水业有限公司。

本标准国家环境保护总局2006年4月13日批准。

本标准自2006年6月1日起实施，自实施之日起代替《悬浮式填料》（HCRJ 053-1999）。

本标准由国家环境保护总局解释。

1范围本标准规定了悬浮填料的定义、分类与命名、要求、试验方法、检验规则、标志、包装、运输和储存。

2规范性引用文件下列文件中的条款通过村标准的引用而成为本标准的条款，其最新版本适用于本标准。

GB/T 191 包装储运图示标志GB/T 6388 运输包装收发货标志GB/T 8237 玻璃纤维增强塑料（玻璃钢）用液体不饱和聚酯树脂GB/ 11115 低密度聚乙烯树脂GB/ 11116 高密度聚乙烯树脂GB 12670 聚丙烯树脂HG/T 聚丙烯鲍尔环填料3定义下列定义适用于本标准。

悬浮填料指使用时在被处理水体中处理悬浮、流化状态的填料。

4分类与命名4.1分类a)整体呈环形的悬浮填料，称为环状悬浮填料，标记为XH.b)整体呈空心柱状的悬浮填料，称为柱状悬浮填料，标记为XZ。

c)整体呈球形的悬浮填料，称为球形悬浮填料，标记为XQ。

d)由塑料注塑成笼架，内装丝状、条状材料等组合式的悬浮填料，称为组合悬浮填料，标记为XQZ.4.2命名悬浮填料的命名和型号用汉语拼音字母和阿拉伯数字表示。

示例：XZ-50指外径为 50mm 的柱状悬浮填料。

5要求基本要求产品应符合本标准的规定，并按照经规定程序批准的图样及技术文件制造。

生物池悬浮填料（含筛网系统）1.1 系统总述生物池是污水处理的核心处理构筑物，污水在此进行二级生物处理，完成对水中有机物和氮、磷等的去除。

本项目为生物池改造项目，采用的生物池悬浮填料（含筛网系统）是一成套处理系统，能够有效降低进水中的污染物，使其出水水质符合设计要求。

制造商需根据标书要求的设计流量和池容进行生物池系统设计的校核并确保生物池出水水质。

土建部分由设计院负责设计，生物池悬浮填料（含筛网系统）工艺施工图的详细设计由制造商负责确认，并需设计院认可。

本系统（MBBR工艺）属于性能招标，承包商需提供生物池悬浮填料（含筛网系统），负责安装调试、试运行、培训等，并对设计条件下的NH3、TN等生物处理效果负责。

1.2资质、经验及质量保证*生物填料制造商必须具有3年以上的制造资历，具有独立法人资格，注册资金1000万元人民币及以上。

*生物填料制造商至少应有一个10万吨/日或以上规模，采用投加填料改造的市政污水项目业绩。

投标人所有业绩的出水排放标准均为一级A，以提供合同复印件及成功运行的用户证明为参考依据。

投标人须提供本工艺担保，担保内容包括在设计条件下(含二沉池)出水有机指标（TP 除外）的达到一级A标准的排放要求。

在设计的条件下且进水中碳源足够及总回流比适当的前提下，投标人须保证MBBR生物池出水有机指标（TP除外）达到一级A标准排放要求。

投标人提供生物填料的质量保证期为正式投产运行后1年，保证生物填料即使在有推进器作用的情况下，也不会发生变形、开裂、损耗等情况。

投标人须具备一定的质量管理水平，并通过ISO9001：2000国际质量管理体系认证、ISO14001环境管理体系认证、OHSMS 18001职业健康安全管理体系认证。

1.3 主要设备生物填料立方米2963X4=11852立方米拦截筛网及清洗系统组4组（每池1组）穿孔曝气管组4组（每池1组）11852m3生物填料、拦截筛网、自清洗系统和穿孔管曝气管，每套装置应配备安全有效可靠运行所需的设备、附件、紧固件、备品备件。

※悬浮填料技术数据一、产品概述悬浮填料是应用于MBBR工艺的一种新型微生物膜载体，它采用科学配方将高分子材料进行改性，具有较大的比表面积，易挂膜，不易脱落，亲水性好，生物活性高，处理效果好等优点。

二、产品特点（1）良好的几何构型◆填料外部膜更新快活性强，内部膜受到充分保护，微生物生长状态良好，改变传统填料外部生长的方式，使微生物的降解效率更高。

◆特殊的结构使水中空气气泡和污染物可自由穿过填料内部，增加生物膜与氧气和污染物的接触机率，大大提高了系统的传质效率，提高生物的降解活性。

◆填料内部生物菌群生命周期长，菌种丰富，特别适合硝化菌的生长，并兼有厌氧好氧的特点，硝化反硝化脱氮效果明显。

（2）填料比表面积大，生物附着量多◆足够大的载体表面积适合微生物的吸附生长,有效生物浓度高，处理能力强。

◆较高的生物浓度使来水的水质波动得到充分的分散，并迅速被消减，从而提高了系统的抗冲击负荷能力。

（3）科学的配方，使填料附着性能好，更容易流态化。

◆合适的比重（挂膜后比重接近于1）使填料在轻微搅拌下即可获得完全的流态化，最大限度的降低能耗；◆填料自由通畅的旋转，增加对水中气泡的撞击和切割，破碎大的气泡，延长气泡在水中停留时间，氧的利用率可提高3个百分点，有效的降低了供氧能耗。

◆科学的配方使得微生物更容易附着在填料上；◆使得对难降解和易降解有机物的微生物共同生长，生物相丰富，提高了难降解有机物的处理效果。

三、产品优势该工艺填料在工程上的应用优势主要表现在以下几个方面：（1）高效的脱碳能力高浓度的生物菌群可获得很强的COD降解能力，COD容积负荷6kgCOD/m3.d；同时载体上丰富的生物菌群类型，增加了对难降解有机物的降解性能。

因此系统的出水水质更好。

（2）优越的脱氮效果载体上的生物膜污泥龄长，硝化菌浓度高，因此硝化脱氮能力显著。

氨氮的去除率可以达到98%以上。

（3）稳定的出水水质高浓度的生物量以及附着生长的特性使反应池内一直保持着较高的生物浓度，来水水质的波动可被迅速分解，确保出水水质稳定。

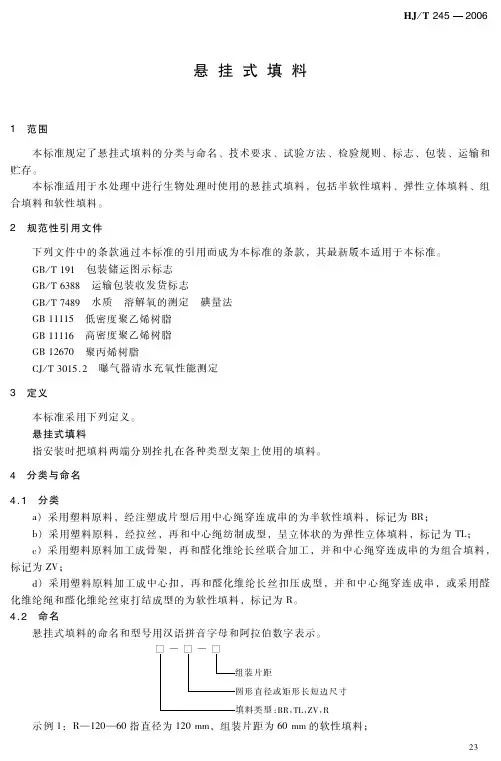

悬挂式填料环境保护产品技术要求（HJ/T 245-2006）前言为贯彻《中化人民共和国水污染防治法》，保障水污染治理设施质量，制定本标准。

本标准规定了悬挂式填料的技术要求、试验方法和检验规则等。

本标准由国家环境保护总局科技标准司提出。

本标准起草单位：中国环境保护产业协会（水污染治理委员会）、巩义市盛世净水材料有限公司、上海石化环保器材有限公司。

本标准国家环境保护总局2006年4月13日批准。

本标准自2006年6月1日起实施，自实施之日起代替《悬挂式填料》(HCRJ 022-1998 )本标准由国家环境保护总局解释。

1 范围本标准规定了悬挂式填料的分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于水处理中进行生物处理时使用的悬挂式填料，包括半软性填料、弹性立体填料、组合填料和软性填补。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为标准的条款，其最新版本适用于标准。

GB/T 191 包装储运图示标志GB/T 6388 运输包装收发货标志GB/T 7489 水质溶解氧的测定碘量法GB 11115 低密度聚乙烯树脂GB 11116 高密度聚乙烯树脂GB 12370 聚丙烯树脂CJ/T 3015.2 曝气器清水充氧性能测定3 定义悬挂式填料：指安装时把填料两端分别拴扎在和种类型支架上使用的填料。

4 分类与命名4.1分类a) 采用塑料原料，经注塑成片型后用中心绳穿连成串的为半软性填料，标记为BR；b) 采用塑料原料，经拉丝，再和中心绳纺制成型，呈立体状的为弹性立体填料，标记为TL；c) 采用塑料原料加工成骨架，再和醛化维纶长丝联合加工，并和中心绳穿连成串的为组合填料，标记为ZV；d）采用塑料原料加工成中心扣，再和醛化维纶长丝扣压成型，并和中心绳穿连成串，或采用醛化维纶绳和醛化维纶丝束打结成型的为软性填料，标记为R。

4.2 命名悬挂式填料的命名和型号用汉语拼音字母和阿拉伯数字表示。

悬挂式填料标准
悬挂式填料是一种在容器中悬挂填充物的装置，广泛应用于化工、环保、水处理等行业中的各种分离、吸附、反应等装置中。

悬挂式填料标准主要包括以下几个方面：
1. 填料材料：填料材料应符合相关的国家标准或行业标准，具有一定的机械强度和化学稳定性，耐腐蚀性能好，不易被水或其他介质侵蚀。

2. 填料形状和尺寸：填料形状可以是球形、环形、鼠标形、椭圆形等，尺寸大小需符合设计要求，一般规定填料的最大和最小尺寸范围。

3. 填料性能：填料应具有较大的比表面积和孔隙率，以增加接触面积和传质效果，同时还应有适当的孔径和孔隙分布，以提高物质传递速率和传质效果。

4. 填料层厚度：填料层厚度应根据具体的工艺要求确定，一般要求填料层厚度均匀，不宜过厚或过薄，以保证流体均匀分布和物质的传递效率。

5. 填料的安装和维护：填料安装要求牢固可靠，填料间距要均匀，以保证流体的顺畅流动和物质的传递效果。

同时，要定期检查和清洗填料，及时更换损坏或失效的填料，以保证设备的正常运行和效果的稳定。

总的来说，悬挂式填料标准主要是为了保证填料的质量和性能，以提高装置的分离、吸附、反应等效果，确保设备的安全运行和长期稳定性。

具体的标准和要求可以根据实际情况进行制定和调整。

悬浮球形填料
一、悬浮球形填料概述
悬浮球形填料又称生物球填料。

悬浮球形填料由网格球形壳体与内置载体二部分组成。

壳体为高分子聚合物注塑而成，球面呈网格状开孔。

内置载体的材料有醛化维纶丝及聚乙烯扁丝、纤维球以及小块海绵等。

前者是在壳体内设一轴杆，轴杆上有二个塑料扣，每个扣上固定有6束醛化维纶丝，纤维丝在水体中能随水流自由摆动；后者是以聚乙烯为原料拉成薄扁丝后呈刨花状成团填入壳体，不需要固定框架，可直接投放于反应器中。

具有投资小、适应性强、易挂膜、比表面积大、无需再生处理、运转管理方便等优点。

二、悬浮球形填料适用范围
悬浮球形填料可广泛应用于化工、纺织、印染、制药、造纸、食品加工等行业的废水及生活污水的处理。

三、悬浮球形填料技术指标
A、主要技术指标。

懸浮填料法在地下水污染原位修复工程中的应用悬浮填料法（Suspended soil method）是一种常见的地下水污染原位修复工程中的应用技术。

该方法通过将一种或多种适宜的填料悬浮在涉及地下水的污染区域中，以吸附并稳定有害污染物，从而减少其对地下水环境的影响。

本文将针对悬浮填料法在地下水污染原位修复工程中的应用进行探讨。

悬浮填料法作为一种被广泛应用的污染修复技术，其成功应用的关键之一是选择合适的填料。

常见的填料包括活性炭、氧化铁、氧化铝等，其选择应根据目标污染物的化学特性和污染区域的水文地质条件进行合理搭配。

填料具有较大的比表面积和孔隙结构，能够有效吸附目标污染物，提高修复效果。

此外，填料还要具备良好的稳定性和可再生性，以确保长期的修复效果。

在地下水污染原位修复工程中，悬浮填料法的应用主要分为直接注入和井筒加装两种方式。

直接注入方法适用于泥质和砂质土壤，通过向污染区域注入填料悬浮液，使其与地下水混合并吸附污染物，随后通过钻孔或水泵将污染物移除。

井筒加装方法适用于具有较强的地下水夹层的污染区域，填料通过井筒加装到达目标污染层，随后进行吸附作用。

这两种方法都能有效地在原位修复污染物，并且具有操作灵活、时间短、效果明显等优点。

悬浮填料法在地下水污染原位修复工程中的主要修复机制包括化学结合、溶解交换、电化学反应等。

化学结合是指目标污染物与填料表面的吸附作用，通过亲水或疏水作用将污染物吸附在填料上，从而达到分离的效果。

溶解交换是指填料表面的化学物质与目标污染物之间产生的化学反应，通过改变溶液中目标污染物的浓度和配位方式来实现污染物的去除。

电化学反应主要包括直接电化学氧化还原和间接电化学氧化还原两种方式，通过电化学反应将污染物转化为无害物质。

在悬浮填料法的应用过程中，需注意技术操作的合理性和工程实施的可行性。

首先，需要对污染源进行全面准确的调查和评估，明确污染物种类、浓度和迁移方向，以及修复目标和效果评价标准等。

悬浮填料环境保护产品技术要求（HJ/T246-2006）前言为贯彻《中华人民共和国水污染防治法》，保障水污染治理设施质量，制定本标准。

本标准规定了悬浮填料的技术要求、试验方法和检验规则。

本标准由国家环境保护总局科技标准司提出。

本标准起草单位：中国环境保护产业协会本标准国家环境保护总局2006年4月13本标准自2006年6月11范围2GB/T191GB/T6388运输包装收发货标志GB/T8237玻璃纤维增强塑料（玻璃钢）用液体不饱和聚酯树脂GB/11115低密度聚乙烯树脂GB/11116高密度聚乙烯树脂GB12670聚丙烯树脂HG/T21556.3聚丙烯鲍尔环填料3定义下列定义适用于本标准。

悬浮填料指使用时在被处理水体中处理悬浮、流化状态的填料。

4分类与命名4.1分类a)b)c)d)为4.2命名示例：5要求5.15.1.15.1.2环状悬浮填料5.1.2.4鲍尔环状悬浮填料特性参数见表1。

表1鲍尔环状悬浮填料特性参数阶梯环状悬浮填料特性参数见表2。

表2阶梯环状悬浮填料特性参数多面空心球形悬浮填料特性参数见表4. 表4多面空心球形悬浮填料特性参数5.1.5组合悬浮填料组合悬浮填料特性参数见表5.表5组合悬浮填料特性参数5.3.1悬浮填料采用的塑料原料，其性能应符合GB1115、GB11116、GB13670、GB/T8237的规定。

5.3.2悬浮填料采用的原料均不得使用回收旧料。

6试验方法6.1悬浮填料的比表面积悬浮填料的比表面积根据填料的几何尺寸，用游标卡尺、分厘卡量取求得。

6.2悬浮填料的寿命悬浮填料的寿命采用现场检查确定，损坏率目测计数求得。

7检验规则7.1悬浮填料的体验分类悬浮填料的检验分为出厂检验和形式检验。

7.27.2出厂检验7.2.17.2.2出厂检验按5.1规定的项目和要求进行。

7.3型式检验7.3.1a)新产品及新规格产品定型或老产品转厂生产；b)c)d)c)7.3.2a)b)7.3.3抽样方法7.3.3.1比表面积计算的取样方法按HG/T21556.3的规定进行。
