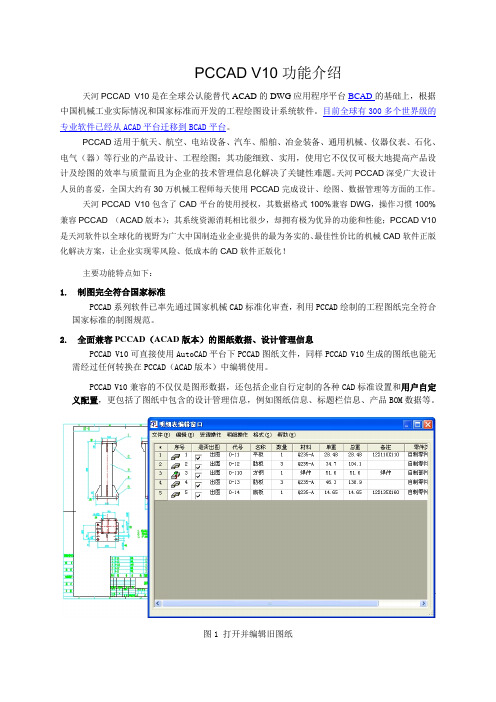

PCCAD V10功能介绍天河PCCAD V10是在全球公认能替代ACAD的DWG应用程序平台BCAD的基础上，根据中国机械工业实际情况和国家标准而开发的工程绘图设计系统软件。
目前全球有300多个世界级的专业软件已经从ACAD平台迁移到BCAD平台。
PCCAD适用于航天、航空、电站设备、汽车、船舶、冶金装备、通用机械、仪器仪表、石化、电气（器）等行业的产品设计、工程绘图；其功能细致、实用，使用它不仅仅可极大地提高产品设计及绘图的效率与质量而且为企业的技术管理信息化解决了关键性难题。
天河PCCAD深受广大设计人员的喜爱，全国大约有30万机械工程师每天使用PCCAD完成设计、绘图、数据管理等方面的工作。
天河PCCAD V10包含了CAD平台的使用授权，其数据格式100%兼容DWG，操作习惯100%兼容PCCAD （ACAD版本）；其系统资源消耗相比很少，却拥有极为优异的功能和性能；PCCAD V10是天河软件以全球化的视野为广大中国制造业企业提供的最为务实的、最佳性价比的机械CAD软件正版化解决方案，让企业实现零风险、低成本的CAD软件正版化！主要功能特点如下：1.制图完全符合国家标准PCCAD系列软件已率先通过国家机械CAD标准化审查，利用PCCAD绘制的工程图纸完全符合国家标准的制图规范。
2.全面兼容PCCAD（ACAD版本）的图纸数据、设计管理信息PCCAD V10可直接使用AutoCAD平台下PCCAD图纸文件，同样PCCAD V10生成的图纸也能无需经过任何转换在PCCAD（ACAD版本）中编辑使用。
PCCAD V10兼容的不仅仅是图形数据，还包括企业自行定制的各种CAD标准设置和用户自定义配置，更包括了图纸中包含的设计管理信息，例如图纸信息、标题栏信息、产品BOM数据等。
图1 打开并编辑旧图纸使用PCCAD V10可以实现零风险、低成本的设计软件迁移,无需任何数据转换。
3.支持用户化定制PCCAD的标题栏、明细表、词句库等许多地方都对用户完全开放，提供给用户更人性化的工作空间，让企业即刻拥有自己的CAD工作环境。
浩辰CAD2010标准版简介浩辰CAD2010是一款功能强大的计算机辅助设计（CAD）软件，专为建筑、土木工程和机械设计等行业开发。
它具有直观的用户界面、丰富的工具和功能，可以帮助用户简化设计流程、提高工作效率，并产生高质量的设计图纸和模型。
本文档将向您介绍浩辰CAD2010标准版的特点、系统要求、安装步骤和主要功能。
特点•直观的用户界面：浩辰CAD2010采用经典的Ribbon界面，使用户可以方便地找到需要的工具和功能。
•强大的绘图工具：浩辰CAD2010提供了各种绘图工具，包括直线、圆、矩形、多段线等，可以满足不同设计需求。
•高度可定制性：浩辰CAD2010允许用户自定义工具栏、菜单和快捷键，以适应个人的工作习惯。
•支持多种文件格式：浩辰CAD2010可以打开和保存多种文件格式，包括DWG、DXF、DGN等，方便与其他CAD软件进行文件交换。
•丰富的扩展性：浩辰CAD2010支持插件开发，用户可以根据自己的需求编写插件，扩展软件的功能。
系统要求•操作系统：Windows XP/Vista/7/8/10•处理器：Intel Core i3或更高版本•内存：4GB或更多•存储空间：至少1GB的可用空间•显卡：支持OpenGL 3.3或更高版本的显卡安装步骤以下是浩辰CAD2010标准版的安装步骤：1.下载浩辰CAD2010安装程序，双击运行。
2.在安装向导中选择安装语言，并点击“下一步”。
3.阅读软件许可协议，并接受后点击“下一步”。
4.选择安装目标文件夹，并点击“下一步”。
5.选择需要安装的组件和扩展，然后点击“下一步”。
6.设置快捷方式和开始菜单文件夹，点击“下一步”。
7.在确认安装的页面上点击“安装”开始安装过程。
8.等待安装完成后，点击“完成”退出安装向导。
主要功能浩辰CAD2010标准版提供了丰富的功能，以满足不同设计需求：绘图工具•直线工具：使用直线工具可以绘制直线段。
•圆工具：使用圆工具可以绘制圆或圆弧。
cad中画圆弧的10种方法
在CAD中，可以使用以下10种方法绘制圆弧：
1. 圆心和半径绘制法：通过指定圆心和半径画出圆，并根据起始角度和终止角度绘制圆弧。
2. 点和切线绘制法：通过指定圆弧上的一点和与圆弧相切的两个线段，绘制圆弧。
3. 圆弧的中点和半径绘制法：通过指定圆弧中点和圆弧半径绘制圆弧。
4. 切线绘制法：通过指定两个相交的切线和圆弧的半径，绘制圆弧。
5. 圆心、起点和终点绘制法：通过指定圆心、起点和终点，绘制圆弧。
6. 圆上三点绘制法：通过指定圆弧上的三个点，绘制圆弧。
7. 圆与两条切线的焦点绘制法：通过指定圆弧和两条相切切线的焦点，绘制圆弧。
8. 圆与直线的交点绘制法：通过指定圆弧和直线的交点，绘制圆弧。
9. 圆与弦长的绘制法：通过指定圆弧的半径和弦长，绘制圆弧。
10. 圆与角度的绘制法：通过指定圆弧的半径和圆心角度度数，绘制圆弧。
第一讲操作界面的介绍与设置操作模式的设置调整工作空间，一般选择经典模式如果看不到这个空间设置图标，在右下角的小箭头处点击，选择“工作空间”隐藏/显示工具栏在菜单栏最后面的下拉三角处点击坐标的介绍坐标→世界坐标绝对坐标ucsicon 相对坐标（一般采用）→自定义坐标通常，我们打开坐标并将其固定在原点工具栏的介绍在任意一个工具栏的空白处点右键图形单位的设置格式-单位，设置图形的单位新建一个文档，一般采用acadiso，这个是国际化标准或者打开：得到的单位就是毫米十字光标的设置格式-选项-显示文件加密保存文件-另存为，打开这样保存的文件在预览中无法看到图形，需输入密码才行。
第二讲直线与对象的选取直线的绘制—— L（line）在命令行输入：L，点空格/回车若输入斜线的话，L↙50↙按Tab键切换角度20中心线（虚线）的绘制：L↙画条直线，选中直线，会出现右图的窗口，在线形中找到CENTER选中，按Esc键取消。
得到中心线，如下图两段线的定位：在同一水平面上画第二条线，摄取第一条线与水平线的交点，不要按下去，慢慢向右拖动，写入61，空格。
表示以交点作为参考点，画出来尺寸为61，得到左图。
构造线——XL（xline）构造线是无限延伸的线段，可通过水平、垂直、角度等去画。
多段线↓直线↓多段线——PL（pline）多段线与直线的区别：1.多段线是一个整体，而直线不是；2.多段线可以画圆弧；3.多段线可修改线宽。
多段线中注意宽度（W）和半宽（H）的区别：这两个宽度都需要设定起点宽度和终点宽度，右图左边是宽度(W)，起点20，终点10；右边图为半宽（H），起点20，终点10。
多段线编辑——PE（pedit）Eg:多段线的练习宽度W↙，起点30，终点30画直线；圆弧A↙画半圆；L↙画直线；W↙，起点70，终点0画箭头。
正交模式—— F8正交方式下，移动鼠标拖出的线条均为平行于坐标轴的线段，平行于哪一个坐标轴取决于拖出线的起点到坐标轴的距离，是其中较长的那一条。
加快CAD软件响应速度的10个技巧CAD软件在工程设计和制图中扮演着重要的角色。
然而，有时候我们可能会遇到CAD软件运行缓慢的问题，这可能会严重影响工作效率。
本文将介绍10个加快CAD软件响应速度的技巧，帮助你更高效地使用CAD软件。
1. 升级硬件：首先，确保你的计算机硬件满足CAD软件的最低要求。
如果你的计算机配置较低，考虑升级处理器、内存和显卡等硬件，以提升CAD软件的运行速度。
2. 清理计算机：定期清理计算机硬盘上的垃圾文件和临时文件。
这些文件会占用硬盘空间并减慢CAD软件的运行速度。
可以使用系统内置的磁盘清理工具或第三方软件来进行清理。
3. 使用专业图形驱动程序：确保安装并使用与CAD软件兼容的专业图形驱动程序。
这些驱动程序经过优化，可以提升CAD软件的性能和稳定性。
4. 减少图层数量：过多的图层会拖慢CAD软件的响应速度。
合理使用图层，并将不需要的图层进行隐藏或删除，以减轻CAD软件的负荷。
5. 使用界限和裁剪：界限和裁剪是CAD软件中的常用功能。
当需要编辑或查看特定区域时，将界限和裁剪功能应用于需要操作的对象，可以减少CAD软件处理的图形数量，从而提升响应速度。
6. 避免使用复杂的实体：复杂的实体，如大量的多段线和多边形，会导致CAD软件响应缓慢。
在设计过程中，尽量减少使用复杂的实体，或将其简化，以提高CAD软件的性能。
7. 使用块和外部引用：块和外部引用是CAD软件中的常用功能，可以有效地管理和重用图形。
通过将相似的对象制作为块，并使用外部引用将其插入到文件中，可以减少CAD软件处理的图形数量，提高响应速度。
8. 设置合适的绘图精度：CAD软件的绘图精度会影响文件的大小和处理速度。
根据实际需求，合理设置绘图精度，既满足设计要求，又减轻CAD软件的负荷。
9. 关闭不必要的功能：CAD软件通常具有许多额外的功能和插件，但它们并非都是必需的。
关闭不必要的功能和插件，可以减轻CAD软件的负荷，并提高运行速度。
