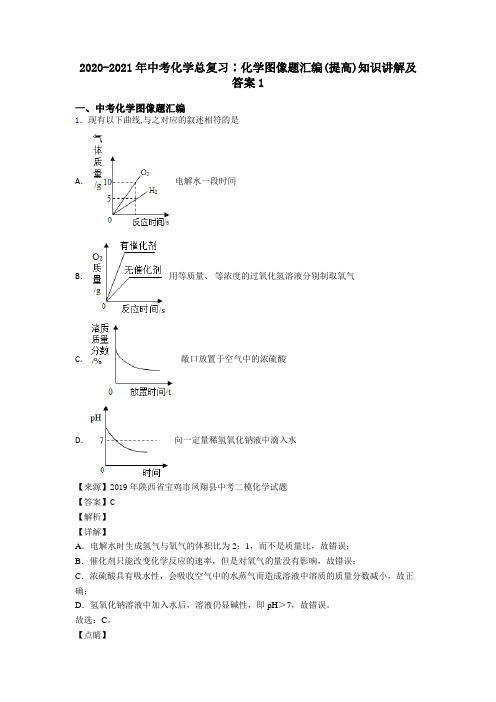

2020-2021年中考化学总复习∶化学图像题汇编(提高)知识讲解及答案经典

2020-2021年中考化学总复习∶化学图像题汇编(提高)知识讲解及答案1一、中考化学图像题汇编1．现有以下曲线,与之对应的叙述相符的是A．电解水一段时间B．用等质量、等浓度的过氧化氢溶液分别制取氧气C．敞口放置于空气中的浓硫酸D．向一定量稀氢氧化钠液中滴入水【来源】2019年陕西省宝鸡市凤翔县中考二模化学试题【答案】C【解析】【详解】A．电解水时生成氢气与氧气的体积比为2：1，而不是质量比，故错误；B．催化剂只能改变化学反应的速率，但是对氧气的量没有影响，故错误；C．浓硫酸具有吸水性，会吸收空气中的水蒸气而造成溶液中溶质的质量分数减小，故正确；D．氢氧化钠溶液中加入水后，溶液仍显碱性，即pH＞7，故错误。

故选：C。

【点睛】正确辨别坐标所表示的变化量，是解答此类问题的关键，分析变化中相关量的变化关系，是解答问题的基础。

2．向一定量的盐酸和氯化钙的混合溶液中不断滴入碳酸钠溶液。

下列有关质量关系图像中不正确的是A．B．C．D．【答案】C【解析】【分析】盐酸与氯化钙混合液加入碳酸钠溶液时，盐酸先与碳酸钠，生成氯化钠、二氧化碳和水，此时先出现气泡，在盐酸被消耗完毕后，二氧化碳不在生成，气体质量不再增加，然后碳酸钠与氯化钙再反应，生成碳酸钙沉淀和氯化钠，这时才有沉淀出现，质量增加，当氯化钙被消耗完毕后，不再产生沉淀，沉淀质量不在增加。

【详解】A、图像表示的沉淀与加入碳酸钠溶液质量的关系，由分析可知，碳酸钠一开始加入先与盐酸反应，在盐酸消耗完毕后，才与氯化钙反应产生沉淀，继续加热碳酸钠溶液，沉淀增加，当氯化钙完全反应后，质量不再增加，所以沉淀随碳酸钠加入量的关系时，开始没有沉淀，过一段时间沉淀出现，质量增加，直至氯化钙消耗完毕，质量不再变化，选项A正确；B、图像描述描述气体与加入碳酸钠溶液质量的关系，碳酸钠溶液加入后，先与盐酸反应，生成二氧化碳，随着不断加入碳酸钠，二氧化碳生成量增加，当盐酸反应完毕后，二氧化碳质量不再增加，气体质量不改变，选项B正确；C、盐酸与氯化钙溶于水，形成溶液，在不加入碳酸钠溶液时，溶液质量也存在，不能为零，选项C错误；D、盐酸与碳酸钠反应生成氯化钠，氯化钙与碳酸钠反应生成氯化钠，所以随着碳酸钠加入，氯化钠质量不断增加，当盐酸与氯化钙全部反应完毕后，氯化钠质量不再增加，选项D正确。

2020-2021年中考化学图像题金属及酸碱盐反应20篇(附带答案解析)经典一、化学图像题金属及酸碱盐反应的图像1．将等质量的铁粉和铝粉分别放入相同溶质质量分数且足量的稀盐酸中充分反应，产生氢气的质量与时间的关系如图所示。

下列说法正确的是A．X表示铁B．X与稀盐酸反应的实验现象是溶液由无色变为浅绿色C．反应消耗的稀盐酸的质量相等D．金属活动性顺序：X> Y【答案】D【解析】【分析】等质量的铁粉和铝粉分别放入相同溶质质量分数且足量的稀盐酸中充分反应，铝产生的氢气质量大，X表示的是金属铝，Y是铁。

【详解】A、X表示的是金属铝，故A错误；B、铝与稀盐酸反应时溶液颜色无明显变化，故B错误；C、反应生成氢气的质量不相等，则消耗的稀盐酸的质量不相等，故C错误；D、由图中可知X完全反应所用时间短，X反应速率较大，则金属活动性顺序是X> Y，故D 正确。

故选D。

2．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。

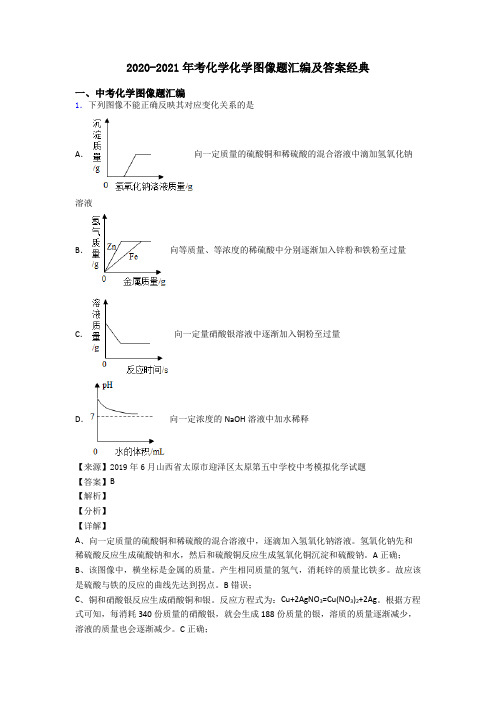

2020-2021年考化学化学图像题汇编及答案经典一、中考化学图像题汇编1．下列图像不能正确反映其对应变化关系的是A．向一定质量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠溶液B．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量C．向一定量硝酸银溶液中逐渐加入铜粉至过量D．向一定浓度的NaOH溶液中加水稀释【来源】2019年6月山西省太原市迎泽区太原第五中学校中考模拟化学试题【答案】B【解析】【分析】【详解】A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。

氢氧化钠先和稀硫酸反应生成硫酸钠和水，然后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠。

A正确；B、该图像中，横坐标是金属的质量。

产生相同质量的氢气，消耗锌的质量比铁多。

故应该是硫酸与铁的反应的曲线先达到拐点。

B错误；C、铜和硝酸银反应生成硝酸铜和银。

反应方程式为：Cu+2AgNO3=Cu(NO3)2+2Ag。

根据方程式可知，每消耗340份质量的硝酸银，就会生成188份质量的银，溶质的质量逐渐减少，溶液的质量也会逐渐减少。

C正确；D、氢氧化钠溶液加入水，溶液的碱性逐渐减弱，无限的趋近于7。

D正确。

故选B。

2．下列图象能正确反映其对应关系的是（）A．向氢氧化钠溶液中不断加水，溶液pH与加入水的质量的关系B．向盛有氧化铜的烧杯中加入稀盐酸至过量，生成氯化铜质量与加入稀盐酸质量的关系C．一定量的稀硫酸与锌粒反应，溶液的质量与反应时间的关系D．向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，生成沉淀与加入氢氧化钠溶液的质量关系【答案】D【解析】【分析】【详解】A、向氢氧化钠溶液中不断加水其溶液的pH值只能无限的接近于7，不能小于7．故A错误；B、氧化铜与稀盐酸反应得到氯化铜，所以氯化铜的量从零开始，直至氧化铜反应完，不再增加，故B错误；C、一定量的稀硫酸与锌粒反应，溶液的质量刚开始不为0，随着反应的进行，溶液的质量增加，直到反应停止，溶液的质量不再增加，故错误；D、向氯化铜和稀盐酸的混合溶液中滴加氢氧化钠溶液，稀盐酸先与氢氧化钠反应，不生成沉淀，当稀盐酸完全反应，氢氧化钠与氯化铜反应有氢氧化铜沉淀生成，直到完全反应，沉淀的质量不再增加，故正确。

2020-2021年中考化学总复习∶化学图像题汇编(提高)知识讲解及答案经典一、中考化学图像题汇编1．下列图像能正确反映对应变化关系的是A B C D向一定量的过氧化氢溶液中加入适量二氧化锰,完全反应向一定量的硝酸银、硝酸铜、硝酸亚铁混合液中加入锌粉将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中打开汽水瓶盖 ,有大量气泡(CO2)逸出,夏天气温高更明显A．A B．B C．C D．D【答案】B【解析】【分析】【详解】向一定量的过氧化氢溶液中加入适量二氧化锰，过氧化氢完全分解，最终残余的液体是水，不是溶液，图像终点错误，A错误；锌首先与硝酸银反应(a→b)，每65份质量的锌置换出216份质量的银，溶液质量减小，b→c、c→d分别是锌与硝酸铜、锌与硝酸亚铁反应，每65份质量的锌分别置换出64份质量的铜和56份质量的铁，溶液质量都增大，不过后者变化更快，线的斜率更大，e点时硝酸亚铁已耗尽，溶液质量不再变化，B 正确；将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中，据图像，锌和铁最终产生氢气质量相等，则参加反应的酸量相同，消耗的锌比铁多，故至少是铁有剩余，可是如果铁有剩余，则镁也应该有剩余，即镁和铁都应该将等量的酸耗尽，产生氢气质量相等才符合实际情况，C错误；打开汽水瓶盖，有大量气泡析出，夏天气温高现象更明显，其中“夏天气温高更明显”告诉我们温度高，析出二氧化碳更多更快，即压强相同，温度越高二氧化碳的溶解度越小，D错误。

故选B。

2．下列各图象不能正确反映各对应变化的是（）A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定量的石灰石与足量的稀盐酸反应C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液D．相等质量的镁和铁分别与足量的10%稀硫酸反应【答案】D【解析】试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D 考点：图象题3．向一定量的氢氧化钠和碳酸钠的混合溶液中逐滴滴加稀盐酸，甲图为溶液的pH变化情况，乙图为生成气体质量情况。

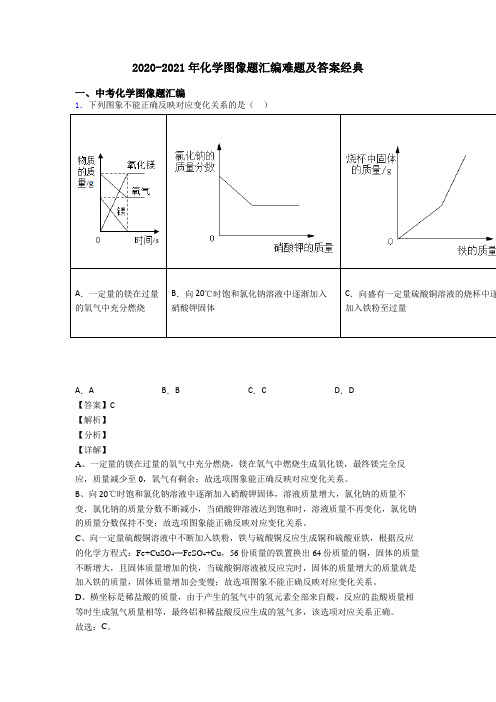

2020-2021年化学图像题汇编难题及答案经典一、中考化学图像题汇编1．下列图象不能正确反映对应变化关系的是（）A．A B．B C．C D．D【答案】C【解析】【分析】【详解】A、一定量的镁在过量的氧气中充分燃烧，镁在氧气中燃烧生成氧化镁，最终镁完全反应，质量减少至0，氧气有剩余；故选项图象能正确反映对应变化关系。

B、向 20℃时饱和氯化钠溶液中逐渐加入硝酸钾固体，溶液质量增大，氯化钠的质量不变，氯化钠的质量分数不断减小，当硝酸钾溶液达到饱和时，溶液质量不再变化，氯化钠的质量分数保持不变；故选项图象能正确反映对应变化关系。

C、向一定量硫酸铜溶液中不断加入铁粉，铁与硫酸铜反应生成铜和硫酸亚铁，根据反应的化学方程式：Fe+CuSO4═FeSO4+Cu，56份质量的铁置换出64份质量的铜，固体的质量不断增大，且固体质量增加的快，当硫酸铜溶液被反应完时，固体的质量增大的质量就是加入铁的质量，固体质量增加会变慢；故选项图象不能正确反映对应变化关系。

D、横坐标是稀盐酸的质量，由于产生的氢气中的氢元素全部来自酸，反应的盐酸质量相等时生成氢气质量相等，最终铝和稀盐酸反应生成的氢气多，该选项对应关系正确。

故选：C。

2．下列各图象不能正确反映各对应变化的是（）A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定量的石灰石与足量的稀盐酸反应C．向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液D．相等质量的镁和铁分别与足量的10%稀硫酸反应【答案】D【解析】试题分析：解答图象题，首先应看清横坐标和纵坐标表示的量，再看起始点、转折点及走势，A、氢氧化钠溶液和稀盐酸发生中和反应，而中和反应会放出热量，所以随着稀盐酸的加入，温度不断升高，但反应结束后，过量的稀盐酸有降温的作用，所以温度又慢慢下降，正确，B、石灰石与足量的稀盐酸反应，随着反应的进行，碳酸钙减少的质量越来越大，直至完全反应，质量不再变化，正确，C、向一定量盐酸和硫酸钠的混合溶液中，一滴加氢氧化钡溶液，硫酸钠就与氢氧化钡溶液反应生成硫酸钡沉淀，正确，D、将等质量的镁和铁分别与足量的10%硫酸溶液反应，由于横坐标表示的是稀硫酸，所以刚开始产生的氢气质量相等，即两条曲线重合在一起，最终金属镁比铁产生的氢气更多，错误，故选D 考点：图象题3．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）选项甲物质乙物质Y轴的意义A稀盐酸和硫酸钠氢氧化钡生成沉淀的质量B水硝酸钾溶质的质量分数C二氧化锰过氧化氢溶液氧气的质量D铝稀硫酸溶液中铝元素的质量A．A B．B C．C D．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。

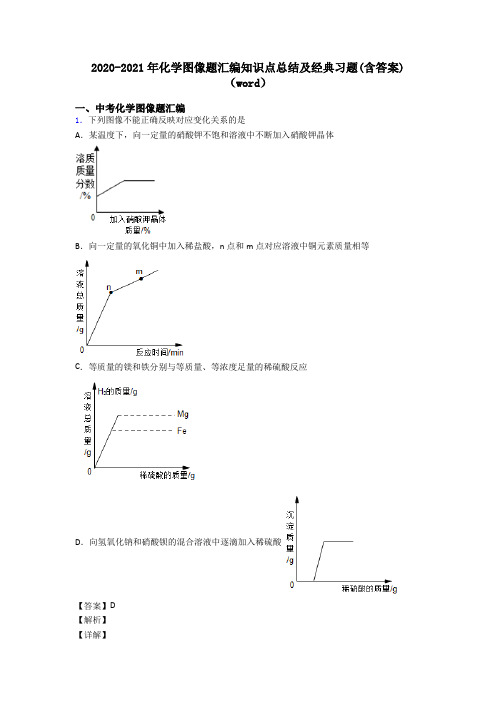

2020-2021年化学图像题汇编知识点总结及经典习题(含答案)（word）一、中考化学图像题汇编1．下列图像不能正确反映对应变化关系的是A．某温度下，向一定量的硝酸钾不饱和溶液中不断加入硝酸钾晶体B．向一定量的氧化铜中加入稀盐酸，n点和m点对应溶液中铜元素质量相等C．等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应D．向氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸【答案】D【解析】【详解】A、某温度下，向一定量的硝酸钾不饱和溶液中不断加入硝酸钾晶体，溶质质量分数不断增大，带溶液变为饱和溶液时，质量分数不在变化；故选项正确，但不符合题意；B、向一定量的氧化铜中加入稀盐酸，n点表示氧化铜与稀盐酸恰好反应产生氯化铜溶液，和n点到m点继续加入稀盐酸，但铜离子的质量不变，则n点和m点对应溶液中铜元素质量相等；故选项正确，但不符合题意；C、等质量的镁和铁分别与等质量、等浓度足量的稀硫酸反应，但稀硫酸少量时，两者产生的氢气质量相等，当硫酸过量时，铁产生的氢气小于镁产生的氢气；故选项正确，但不符合题意；D、向氢氧化钠和硝酸钡的混合溶液中逐滴加入稀硫酸，钡离子和硫酸根反应会立刻产生硫酸钡白色沉淀，则图像起点位置错误；故选项错误，但符合题意；故选：D。

2．在盐酸和氯化铜混合溶液中加入氢氧化钙溶液，相关量的变化与图像不相符的．．．．是（）A．B．C．D．【答案】B【解析】【分析】【详解】A、氢氧化钙先与盐酸反应生成的氯化钙和水，没有沉淀生成，等盐酸反应完全，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，故在盐酸存在的情况下，不能生成沉淀，选项图像正确，故不符合题意；B、当氢氧化钙与盐酸和氯化铜都反应完，过量时，pH>7 ，选项中没有pH>7的曲线，因此，选项图像错误，故符合题意；C、氢氧化钙先与盐酸反应生成的氯化钙和水，随着反应的发生，溶质质量不断增加，当盐酸反应时，氢氧化钙再与氯化铜反应生成沉淀氢氧化铜和氯化钙，由于有沉淀生成，因此，溶质质量不断减小，当氢氧化钙过量时，溶质质量又开始增加，选项图像正确，故不符合题意；D、氢氧化钙与盐酸和氯化铜反应都生成氯化钙，所以，从反应开始，氯化钙的质量就不断增加，直到盐酸和氯化铜都被反应完，不再有氯化钙生成，曲线变成一条直线，选项图像正确，故不符合题意，故选B。

2020-2021年中考化学总复习∶化学图像题汇编(提高)知识讲解及答案（word）一、中考化学图像题汇编1．下列图像与对应的说法正确的是A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分【来源】2012年初中毕业升学考试（四川德阳卷)化学（带解析)【答案】C【解析】【分析】【详解】A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；B.金属活动顺序中，Al比Zn活泼，与酸反应速率Al比Zn快，在图像中表现应为Al的斜线倾斜率大于Zn的斜线倾斜率，故B错误；C. H2SO4+Ba(NO3)2=2HNO3+BaSO4↓，二者完全反应后，Ba(NO3)2溶液过量后，就不会产生BaSO4沉淀，故C正确；D.在恒温下，饱和溶液溶质质量分数不变，故D错误。

故选：C。

2．已知氯化钙溶液为中性溶液,向氯化钙和盐酸的混合溶液中加入碳酸钠溶液,下列图像不能正确表示该过程中有关量的变化关系的是A．B．C．D．【答案】C【解析】【详解】A、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，溶液的酸性逐渐减弱，pH逐渐增大，稀盐酸消耗完，溶液显中性，pH=7；碳酸钠再与氯化钙反应生成碳酸钙白色沉淀和氯化钠，这一过程中pH=7；继续滴加碳酸钠溶液，碳酸钠过量，溶液显碱性，pH大于7，选项正确；B、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，碳酸钠先与盐酸反应，盐酸消耗完了，才开始与氯化钙反应，开始生成沉淀，选项正确；C、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳，溶液的质量逐渐增加；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，至完全反应；继续滴加碳酸钠溶液；上述三个过程中溶液增加的质量不同，曲线的斜率变化有三种，选项错误；D、向氯化钙和盐酸的混合溶液中加入碳酸钠溶液，先与盐酸反应，生成氯化钠、水和二氧化碳；盐酸消耗完了，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，氯化钠的质量分数逐渐增大，至完全反应，继续滴加碳酸钠溶液，氯化钠的质量不变，溶液的质量增加，氯化钠的质量分数开始减小，选项正确。

2020-2021年化学图像题汇编中考试题分类汇编经典一、中考化学图像题汇编1．下列图像能正确反映其对应变化关系的是A．加热一定质量的碳酸氢钠固体B．向盛有少量硫酸溶液的烧杯中滴加一定质量的水C．向盛有一定质量二氧化锰的烧杯中加入过氧化氢溶液D．向盛有一定质量 NaOH 和 Na2CO3混合溶液的烧杯中滴加稀盐酸【来源】2020年广东省湛江市赤坎区湛江一中培才中学九年级下学期4月考前模拟化学试题【答案】D【解析】【分析】【详解】A、碳酸氢钠在加热的条件下生成碳酸钠、水和二氧化碳，固体的质量最后不会减少到零，故A错误；B、酸在稀释的过程中，酸性减弱，pH值会逐渐增大，只会无限的接近7，但是不会越过7，故B错误；C、过氧化氢在二氧化锰的催化作用下分解会生成水和氧气，氧气的质量随过氧化氢溶液的加入会一直增大，故C错误；D、向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸，氢氧化钠会先与盐酸反应，然后碳酸钠再与盐酸反应，所以加入一定量的盐酸后才会产生二氧化碳，故D正确。

故选D。

【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

2．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。

2020-2021年中考化学化学图像题汇编专题经典一、中考化学图像题汇编1．下列图像分别与选项中的操作相对应,其中不合理的是A．向一定量的氢氧化钠溶液中滴加稀盐酸B．一定温度下,向一定量的饱和石灰水中加人生石灰C．向一定量盐酸和硫酸钠的混合溶液中滴加氢氧化钡溶液D．向等质量的镁和铁中分别滴加相同质量分数的稀硫酸【来源】2019年河南省中考模拟（H卷)化学试题【答案】A【解析】【详解】A、氢氧化钠溶液的pH值大于7，逐渐加入稀盐酸，溶液的pH值减小到7，最后小于7，图像与事实不相符，符合题意；B、室温时，向一定量的饱和石灰水中加入少量生石灰，生石灰与水反应生成氢氧化钙，反应放出大量的热，温度升高，氢氧化钙的溶解度减小，溶质质量分数先减小，恢复至原温度，溶质质量分数增大；由于溶剂质量减少，有氢氧化钙析出，所得溶液仍为该温度下的饱和溶液，最终溶质质量分数与加入氧化钙前相等，图像与事实相符，不符合题意；C、向一定量盐酸和硫酸钠的混合溶液中，滴加氢氧化钡溶液时，立即产生沉淀，当硫酸钠完全反应后不再产生沉淀，图像与事实相符，不符合题意；D、等质量的金属镁和铁中分别滴入溶质质量分数相等的稀硫酸至过量，开始时金属过量，稀硫酸完全反应，生成氢气的质量相同；当向等质量的镁和锌中加入溶质质量分数相同的稀硫酸至过量，则镁和锌全部参加反应，22Mg +2HCl MgCl +H 242↑═，22Fe+2HCl FeCl +H 562↑═通过反应的化学方程式以及金属与酸反应生成氢气的质量关系可以看出，镁生成的氢气大于铁，图像与事实相符，不符合题意。

故选A 。

2．如图所示的四个图象，能正确反映对应变化关系的是（ ）A ．镁在氧气中燃烧B ．等质量的镁、铝分別与质量分数相等且足量的稀硫酸反应C ．向二氧化锰中加入过氧化氢溶液D ．向一定量铁粉和铜粉的混合物中加入硫酸铜溶液【答案】C【解析】【分析】【详解】A 、镁在氧气中燃烧生成氧化镁，镁和氧气不可能同时过量，选项错误；B 、镁比铝活泼，所以等质量的镁、铝与足量酸反应，镁反应需要时间短，但等质量的镁、铝和稀硫酸反应后铝生成的氢气多，选项错误；C 、二氧化锰能加快过氧化氢生成氧气的速率，则向二氧化锰中加入过氧化氢溶液，随着过氧化氢的加入，不断产生氧气，氧气的质量逐渐增加，选项正确；D、向一定量铁粉和铜粉的混合物中加入硫酸铜溶液，硫酸铜和铁立即反应生成硫酸亚铁和铜，固体质量增大，直至铁粉完全反应后固体的质量不再增加，即图像应从零点开始，选项错误，故选C。

中考化学总复习∶化学图像题汇编(提高)知识讲解及答案经典一、中考化学图像题汇编1．下列四个图像，能正确反映对应变化关系的是（）A．向氢氧化钠溶液中加水B．向等质量的镁粉和铁粉中加入足量稀硫酸C．水的电解D．高温煅烧一定质量的石灰石【答案】B【解析】【详解】A、氢氧化钠溶液中加水稀释，溶液的pH会变小，但不会小于7，图像与事实不相符，故A错误；B、镁粉和铁粉与稀硫酸反应的化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe +H2SO4 = FeSO4 + H2↑；根据化学方程式可知，每24份质量的镁能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，取等质量的镁和铁，同时投入到同浓度且足量的稀硫酸中，镁生成的氢气质量大于铁生成的氢气质量。

镁的活动性强于铁，镁与稀硫酸反应的速度较快，图像与事实相符，故B正确；C、电解水的实验中生成氢气和氧气的质量比为1：8，而不是2：1，图像与事实不相符，故C错误；D、高温煅烧的一定量石灰石，后生成氧化钙质量，质量先减小，等到石灰石反应完后生成的氧化钙为一定值，而不是0，图像与事实不相符，故D错误。

故选B。

【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

2．下列四个图像的变化趋势，能正确体现对应操作的是（）A．向稀硫酸中加水B．将浓盐酸敞开口放置在空气中C．加热一定质量的氯酸钾和二氧化锰的混合固体D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸【答案】C【解析】【详解】A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。
