FISHER调节阀的工作原理及行程调节方法

  • 格式：ppt
  • 大小：7.45 MB
  • 文档页数：33

下载文档原格式

  / 33

合集下载

费希尔调节阀手册中文

费希尔调节阀手册中文

费希尔调节阀手册中文费希尔调节阀手册是一本为用户提供关于费希尔调节阀的详细信息和操作指导的工具书。

该手册以简明易懂的语言描述了费希尔调节阀的工作原理、结构组成和主要应用领域。

用户可根据手册中提供的详细步骤和说明，正确地安装、操作和维护费希尔调节阀。

费希尔调节阀手册的内容涵盖了以下方面：1. 费希尔调节阀的原理和工作机制：手册详细介绍了费希尔调节阀的工作原理，包括阀体、阀瓣、阀座和执行器等关键部件的功能和作用。

用户可通过手册了解每个部件的工作原理，从而更好地理解调节阀的运行机制。

2. 费希尔调节阀的类型和规格：手册列举了不同类型的费希尔调节阀，包括常见的气动调节阀、电动调节阀和液动调节阀等。

对于每种类型，手册提供了详细的规格参数，如口径、额定压力和温度范围等，方便用户选择合适的调节阀型号。

3. 费希尔调节阀的安装和调试：手册提供了费希尔调节阀的安装步骤和注意事项。

用户可根据手册中的指导，正确地安装调节阀到设备或管道系统中，并进行必要的调试和校准，以确保其正常运行。

4. 费希尔调节阀的操作和维护：手册详细介绍了调节阀的操作方法和常见故障处理。

用户可学习如何正确调节阀门开度、操作执行器和检查阀门状态，以及如何定期保养和维护调节阀，延长其使用寿命。

5. 费希尔调节阀的应用案例：手册还提供了一些实际的应用案例，展示了费希尔调节阀在不同行业和领域的应用，如化工、石油、电力和制药等。

这些案例可以帮助用户更好地理解调节阀的实际应用场景，并为他们在实践中提供参考。

总之，费希尔调节阀手册中文版为用户提供了全面的信息和指导，帮助他们了解和正确操作费希尔调节阀。

用户可根据手册中的指导，有效地安装、操作和维护调节阀，提高设备的工作效率和可靠性。

调节阀的操作规程

调节阀的操作规程

调节阀的操作规程调节阀接受来自中控或现场发出的控制信号,是控制作用的执行者。

调节阀按其能源形式分为气动、液动及电动3大类。

平台上大都采用气动调节阀来控制不同的工艺参数。

这些工艺参数包括压力、温度、液位及流量。

所用的调节阀虽然其尺寸、流量特性及开启方式等有所不同，但多数采用的是FISHER公司生产的不同型号的产品，均为直通单座阀，阀芯顶部导向。

1、工作原理气动调节阀由执行机构及调节阀两部分组成，同时配备一定的辅助装置，如阀门定位器及手轮机构。

气动调节阀工作时，其执行机构接受控制器传送来的控制信号，并根据信号的大小产生相应的推力，推动调节阀动作，从而使被调参数维持在要求的范围内。

（1）、执行机构的工作原理平台所采用的气动调节阀的执行机构大都属于气动薄膜阀式。

当输入信号增加时，其推力使膜片变形，变形的膜片带动推杆移动，当膜片的推力与弹簧的弹离反作用力相等时，推杆停止移动。

此推杆的位移便是执行机构的直线输出，它与输入信号的大小成正比。

（2）、调节阀的工作原理调节阀接受执行机构的推杆输出位移，通过阀杆带动阀芯在阀体内移动，从而改变阀芯与阀座之间的流通面积，达到改变阀对液体的局部阻力，使被调介质的流量相应改变，从而达到调节工艺参数的目的。

（3）、阀门定位器工作原理阀门定位器是启动调节阀的重要附件，用于改善其调节特性。

它具有可调零点、可调量程和进行量程迁移的特性。

阀门定位器安装于控制器与启动调节阀之间，工作时，它接受控制器的控制信号。

经信号转换、比较、放大后，输出与控制信号成比例的确气压信号至气动调节阀的执行机构。

2、检查与维护保养（1）、阀体与执行机构的检查A、检查气源、信号管线、膜片等处有无空气泄漏。

B、检查各密封处有无空气泄漏。

C、检查阀杆及衬套有无裂纹及伤痕。

D、检查阀杆动作是否及时、平稳、有无噪音。

E、检查法兰、垫片的紧固程度，至少每年应对所有法兰和垫片紧固1次。

F、检查润滑情况，必要时加润滑油。

G、检查填料盖的松紧度，不要太紧或太松，标准为以徒手紧固程度稍紧一点为宜。

Fisher阀门6200定位器原理及调试

Fisher阀门6200定位器原理及调试

FISHER6200 485手操器校验步骤一、校验步骤：1进入菜单找到组态配置 2选择基本设置Guided Setup3.仪表模式切到离线状态4. 进去设备设置Device Setup选择压力单位。

5.选择定位器放大器作用类型6.选择控制类型。

7.最大供气压力。

8.选择执行机构制造商9.执行机构型号（不知道的都选其他） 10.执行机构尺寸11.选择阀门作用形式（故障位） 12.确认好后去设置行程传感器13.是否配置放大器，快排阀。

14.确认旁路助推器安装在阀座上。

15.确认放大器旁路助推器有旋开功能。

16.设备组态配置准备发送到仪表17.是否使用工厂默认设置（初始化） 18.选择NO完成设备设置，运行自动行程校验19.设备进入初始化。

20.设置完成是否切回在线模式。

二单独设置参数挂手操器读取菜单，定位器切到离线状态下，进入手动设置菜单组态里选择valve and actuator 可修改阀门和执行机构参数。

三手操器现场给阀位1.在维修工具菜单里选择Diagnostics2.点击Stroke Valve给阀位。

3.是否使用特定阀位。

选择（Disabled）禁用。

4.给阀位，选择设定目标值Step to Target5.给定自己想要的阀位值。

6.对阀位完成后，选择Done完成7.阀位核对完后，将仪表切回在线模式In Service四阀门自动校验1.在组态菜单里找到校验菜单Calibration2.选择行程校验Traver Calibration3.选择自动校验Auto Calibration4.是否连接自动校验选择Continue连接5.选择校验类型。

选标准自动校验Auto Calibrate-Standard6.点击进入后会弹出以下对话框。

①②7.选择NO进入自动校验。

fisher自力式压力调节阀安装调试

fisher自力式压力调节阀安装调试

TYPE 655INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.EDR 1 IN 150 RF 655R SZ 4A CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-TYPE 655INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.EDR 1 1/2 IN 150 RF 655R SZ 4A CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-TYPE 655INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.EDR 2 IN 150 RF 655R SZ 4A CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-TYPE 655INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.EDR 2 1/2 IN 150 RF 655R SZ 4A CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-TYPE 655INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.EDR 3 IN 150 RF 655R SZ 4A CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-TYPE 655INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.EDR 4 IN 150 RF 655R SZ 4A CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-TYPE 655INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.ED 1 IN 150 RF 655 SZ 4A CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-TYPE 655INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.ED 1 1/2 IN 150 RF 655 SZ 4A CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-TYPE 655INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.ED 2 IN 150 RF 655 SZ 4A CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-TYPE 655INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.ED 2 1/2 IN 300 RF 655 SZ 4A CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-TYPE 655INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.ED 3 IN 300 RF 655 SZ 4A CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-TYPE 655INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.ED 4 IN 300 RF 655 SZ 4A CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-TYPE 655INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.ED 6 IN 300 RF 655 SZ 4A CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-TYPE 655INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.ED 8 IN 300 RF 655 SZ 4A CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.2 IN 63EG 150 RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.3 IN 63EG 150 RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.4 IN 63EG 150 RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.6 IN 63EG 150 RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.1 IN 92W 150 RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.1 1/2 IN 92W 150 RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.2 IN 92W 150 RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.2 1/2 IN 92W 150 RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.3 IN 92W 150 RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.4 IN 92W 150 RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-INSTALLATION SCHEMATICUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.6X4 IN 92W 300 RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-1/8-27 NPT OPTIONALTEE HANDLE/HANDWHEEL(SIZE 1/2 HAS HANDWHEEL OPTION ONLY)NOTE 1: TAPPED ONLY WHEN SPECIFIEDUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.1/4 IN 95H NPT CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-1/4-18 NPT OPTIONALTEE HANDLE/HANDWHEEL(SIZE 1/2 HAS HANDWHEEL OPTION ONLY)NOTE 1: TAPPED ONLY WHEN SPECIFIEDUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.1/2 IN 95H NPT CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-1/2-14 NPT OPTIONALTEE HANDLE/HANDWHEEL(SIZE 1/2 HAS HANDWHEEL OPTION ONLY)NOTE 1: TAPPED ONLY WHEN SPECIFIEDUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.3/4 IN 95H NPT CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-1/2-14 NPT OPTIONALTEE HANDLE/HANDWHEEL(SIZE 1/2 HAS HANDWHEEL OPTION ONLY)NOTE 1: TAPPED ONLY WHEN SPECIFIEDUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.1 IN 95H RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-1/4-18 NPT OPTIONALTEE HANDLE/HANDWHEEL(SIZE 1/2 HAS HANDWHEEL OPTION ONLY)NOTE 1: TAPPED ONLY WHEN SPECIFIEDUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.1 1/2 IN 95H RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-1/4-18 NPT OPTIONALTEE HANDLE/HANDWHEEL(SIZE 1/2 HAS HANDWHEEL OPTION ONLY)NOTE 1: TAPPED ONLY WHEN SPECIFIEDUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.2 IN 95H RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-1/8-27 NPT VENT CONN SEE NOTE 1NOTE 1: TAPPED ONLY WHEN SPECIFIEDUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.1/4 IN 98H NPT CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-1/4-18 NPT VENT CONN SEE NOTE 1NOTE 1: TAPPED ONLY WHEN SPECIFIEDUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.1/2 IN 98H NPT CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-1/2-14 NPT VENT CONN SEE NOTE 1NOTE 1: TAPPED ONLY WHEN SPECIFIEDUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.3/4 IN 98H NPT CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-1/2-14 NPT VENT CONN SEE NOTE 1NOTE 1: TAPPED ONLY WHEN SPECIFIEDUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.1 IN 98H RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-1/4-18 NPT VENT CONN SEE NOTE 1NOTE 1: TAPPED ONLY WHEN SPECIFIEDUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.1 1/2 IN 98H RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-1/4-18 NPT VENT CONN SEE NOTE 1NOTE 1: TAPPED ONLY WHEN SPECIFIEDUnit of Measure = mm, scale=none. Envelope Dimensions are +/- 6. Face to Face Tolerance per ANSI.5/16/05DIMENSIONS CERTIFIED CORRECT BY ___________-ROSEMOUNTFISHER ?2005 Fisher Controls Intl. Inc.2 IN 98H RF CUSTOMER:CUST REF #:TAG NO:FISHER REF #:-是适用于气、液介质的泄压或备½”NPT 引压口泄压口内部连接管节流口节流孔。

Fisher阀门定位器原理及调试

Fisher阀门定位器原理及调试
所以在现场阀门出现超调的时候，我们可以对阀门增益档进行改小， 降低1-2档，直到满足要求。出现欠调的时候就是将增益增大1-2档直 到降到满足要求时候。喘振同理。
针对使用专家级的来说，就是修改三个参数来进行调节。三个参数修 改效果如下： ①比例增益P：P增加，响应加大、增益加大、精度变高、稳定性下降。 缺点：容易超调喘振。 ②速度增益D:这个数字一般不修改，与阀门执行机构大小成比例，一 般0.5-8 ③MBLF小回路反馈：MBLF越大增益小，响应慢，稳定性强，精度小。 对于专家级参数的调整是一个很需要经验耐心的事，可以对P和MBLF 相对的增加减少来调节阀门精度。
对于气开阀， 阀门全开时， 磁条下面的白 线对准霍尔传 感器中心点
掌握好了这一点，平时我们在角阀附件的 安装中，把这一点做好可以大量减少我们 调试的时间。
说到角阀，在以前角阀维修后出现过维 修后行程变大，而磁条短了导致线性不 好的问题。那么磁条有效范围是： 60%L≤行程≤磁条L
小贴士：当你在475显示界面见到阀位显示NAN%时，基本就是你的磁条装的有问题脱离了行程检测范围了。出现此类故障会导致阀门给小阀位（约50%）以下没有动作，但是大点 阀位却有动作。
475设置增益界面
增益档选择
比例增益
速度增益 小回路反馈
现场基本选 择Disable 稳定/优化
增益档有C-M的选择，另外还有Except专家级选择，C-M越靠近M增益 越大，越靠近C增益越小。增益越大阀门精度越高，响应快，但稳定 性也同样差，容易超调。增益越小阀门精度相对较低，响应慢，但稳 定性好，但是容易欠调。另外选择C-M级别的时候，比例增益、速度 增益、小回路反馈无法修改，但是选择专家级的时候这三个参数是可 以进行认为修改进行调节。

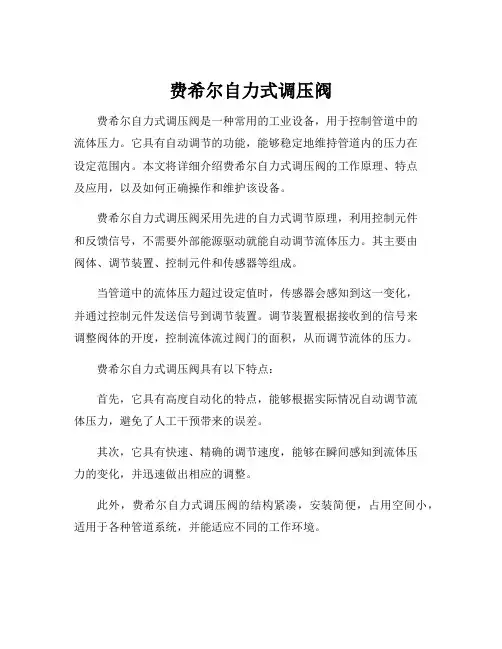

费希尔自力式调压阀

费希尔自力式调压阀

费希尔自力式调压阀费希尔自力式调压阀是一种常用的工业设备，用于控制管道中的流体压力。

它具有自动调节的功能，能够稳定地维持管道内的压力在设定范围内。

本文将详细介绍费希尔自力式调压阀的工作原理、特点及应用，以及如何正确操作和维护该设备。

费希尔自力式调压阀采用先进的自力式调节原理，利用控制元件和反馈信号，不需要外部能源驱动就能自动调节流体压力。

其主要由阀体、调节装置、控制元件和传感器等组成。

当管道中的流体压力超过设定值时，传感器会感知到这一变化，并通过控制元件发送信号到调节装置。

调节装置根据接收到的信号来调整阀体的开度，控制流体流过阀门的面积，从而调节流体的压力。

费希尔自力式调压阀具有以下特点：首先，它具有高度自动化的特点，能够根据实际情况自动调节流体压力，避免了人工干预带来的误差。

其次，它具有快速、精确的调节速度，能够在瞬间感知到流体压力的变化，并迅速做出相应的调整。

此外，费希尔自力式调压阀的结构紧凑，安装简便，占用空间小，适用于各种管道系统，并能适应不同的工作环境。

费希尔自力式调压阀的应用范围非常广泛。

它可以在石化、化工、电力、冶金等行业中使用，用于控制流体在管道系统中的压力，确保生产过程的安全性和稳定性。

在实际操作过程中，我们需要注意以下几点：首先，要正确设置调节装置的参数，包括设定压力和偏移量等，以确保调节阀能够按照预期工作。

其次，需要定期检查和清洗阀体，确保其正常运转。

特别是阀门和密封件等部件，应尽量避免过多的摩擦和磨损，以延长使用寿命。

最后，要定期进行性能检测和维护，及时修理和更换损坏或老化的零部件，以确保设备的正常运行。

综上所述，费希尔自力式调压阀是一种功能强大、应用广泛的工业设备。

通过合理的设置和正确的操作、维护，可以确保其稳定、可靠地工作，并有效控制管道中的流体压力。

FISHER阀门定位器介绍

Fisher阀门定位器的发展历程中，不断推出新产品和技术， 以满足市场需求。随着工业自动化技术的不断发展，Fisher 阀门定位器也在不断创新和完善，以适应各种复杂的应用场 景。
产品特点和优势
高精度定位
快速响应
Fisher阀门定位器采用先进的电子技术和传 感器技术，能够实现高精度的位置控制， 确保阀门的准确开启和关闭。
定制化服务
为了满足不同客户的个性化需求，阀门定位器制造商将提供更加定制化的产品和服务。通 过与客户合作，深入了解其工艺流程和需求，为其提供定制化的阀门定位器解决方案，提 升客户满意度。
对行业的影响和价值
提高生产效率
阀门定位器在工业自动化中发挥着重 要作用，能够精确控制阀门的开度和 位置，提高生产过程的自动化水平和 效率。
市场现状
当前，Fisher阀门定位器市场呈现出稳步增 长的趋势。随着工业自动化的推进和智能制 造的兴起，阀门定位器在各种工业领域中的 应用越来越广泛，市场需求持续增长。
竞争格局
在Fisher阀门定位器市场中，存在众多国内 外品牌，竞争激烈。其中，Fisher作为一家 历史悠久的阀门定位器制造商，凭借其技术 优势和品牌影响力，占据了一定的市场份额。 其他品牌如Honeywell、Emerson等也具 备一定的竞争力。
调试方法和技巧
• 调整定位器参数：根据需要调整定位器的参数，如灵敏度、 死区等。
调试方法和技巧
技巧 在调整参数时，逐步进行，避免大幅度调整。
在调试过程中，保持稳定的气源压力。
在调试完成后，进行系统测试，确保阀门定位器工作正 常。
常见问题及解决方案
01
02
03
04
问题1
阀门无法正常关闭或打开。

费希尔阀门定位器讲义

费希尔定位器讲义一．费希尔定位器的分类介绍。

二．费希尔定位器的工作原理。

三．费希尔定位器的调试及整定。

四．4200反馈快速调整的方法。

费希尔国际有限公司始于1880年，发明人是william Fisher发明了第一台泵调节器。

分类“DVC5000。

DVC6000。

DVC2000DVC2000----------直行程,角行程。

行程：最大2英寸，在大的行程可以通过增加气动放大器，改变双作用。

没有连接杆和连接件减少了安装零件和安装的复杂程度。

里面带非接触式阀位变送器和阀位开关，阀位变送器需要单独供电。

二. 费希尔定位器的工作原理。

Fisher DVC5000/6000系列智能定位器的结构原理图如下图所示智能定位器结构原理图：工作原理:控制器来的控制信号经端子盒进到印刷线路板子模块，在这里被微处理器读取后经数字算法处理后转换成模拟量后送给I/P转换器。

当信号改变时I/P转换器的线圈和衔铁之间的磁吸引力改变，并因此改变了喷嘴挡板间的距离进而改变了喷嘴背压，该背压经放大器放大后送给执行机构并通过执行机构改变阀杆的位置。

阀行程传感器通过反馈杆感受阀杆位置的变化，并将此信号反给印刷线路板组件参与计算。

当阀杆位置达到正确位置，阀杆位置信号反到印刷线路板组建，经过处理后使I/P驱动信号稳定下来，则喷嘴背压稳定下来，则到执行机构的输出力也稳定下来阀杆位置不再变化。

单作用执行机构：将单作用正作用式数字式阀门控制器（a型气动放大器）连接到单作用执行机构上时，必须把输出口B堵死，把输出口A连接到执行机构膜盖上。

在输出口B处不需要压力表，在其相应位置上改装一个带过滤网的排空管塞。

将单作用反作用式数字式阀门控制器（B型气动放大器）连接到单作用执行机构上时，必须把输出口A堵死，把输出口B连接到执行机构膜盖上。

在输出口A处不需要压力表，应改装一个堵头。

双作用执行机构：当用在双作用执行机构上时，DVC6000系列数字式阀门控制器通常采用A型气动放大器，当无输入信号时，如果气动放大器已经调整好，则输出口A的压力应为0，而输出口B的压力等于输入气源的的压力。

FISHER（费希尔）3582系列电气阀门定位器的调整说课讲解

FISHER（费希尔）3582系列电气阀门定位器的调整说课讲解精品文档精品文档FISHER(费希尔)3582系列电气阀门定位器的调整调校机具准备：标准仪DRUCK TRX-II工业过程校验仪、压力模块、手动低压发生泵；步话机两台；活动扳手若干把；十字一字螺丝刀各若干把；管用密封生胶带。

调校人员准备：操作员A在上位计算机记录实时数据发布测试指令，操作员B现场调试操作，操作员C作现场记录回复。

调校步骤:插好压力模块与DRUCK TRX-II的信号连接线。

开DRUCK TRX-II 电源，DRUCK TRX-II设置为压力测试量模式。

1．零位调整零位调整的目的是为了保证定位器各部件处于正确的工作位置。

零位调整的过程如下：⑴将执行机构行程调到中间位置，将转臂上的0位对准定位器箱体上的0位刻线，然后使行程销与转臂垂直，全行程值与转臂上刻度对应。

注意：阀杆行程小于1～1/8英寸（29mm）时行程销也必须在1～1/8刻线处。

⑵将喷嘴锁母松开，顺时针拧喷嘴定位器到头，然后反时针拧2周固定。

⑶解除定位器上所有负荷，将定位器的输出，连到执行机构的输入。

⑷将输入信号与定位器相连，首先输入中间值。

比如：3582系列定位器3～15psig(0.2～1.0bar)信号范围时输入9 psig（0.6bar），然后给定位器供气。

注意：正常工作时，挡板必须正对喷嘴，保证挡板不移动，不扭曲。

⑸将挡板打到推板上刻度的零位，输出压力也应为中间值，若不是，松开挡板螺钉，并调整使其输出压力达到中间值然后锁紧。

⑹将挡板转到正作用象限刻度10处，输出压力也应为中间值，若不是，调整波纹管螺栓，使其输出压力达到中间值然后锁紧。

费希尔二级调压阀

费希尔二级调压阀全文共四篇示例，供读者参考第一篇示例：费希尔二级调压阀是一种常用的工业阀门，用于控制介质的流量和压力。

它具有结构简单、性能稳定、调节精度高等优点，被广泛应用于石油、化工、食品、医药等领域。

本文将介绍费希尔二级调压阀的工作原理、结构特点、应用领域以及维护保养等相关内容。

一、工作原理费希尔二级调压阀采用阀芯调节的方式来实现介质的调节。

其工作原理如下：当介质流经阀门时，阀芯会根据系统需求进行升降调节，以调整介质的压力和流量。

通过阀芯的调节，可以实现稳定的介质流量和压力输出，从而保证系统的正常运行。

二、结构特点费希尔二级调压阀主要由阀体、阀芯、弹簧、调节螺母等部件组成。

其结构特点如下：1. 阀体：通常采用铸铁、碳钢、不锈钢等材质制成，具有良好的耐腐蚀性和耐磨性。

2. 阀芯：采用优质材质制成，表面光滑、密封性好，能够稳定地控制介质的流量和压力。

3. 弹簧：用于支撑阀芯，保证阀门的正常工作。

4. 调节螺母：用于调节阀芯的位置，以实现对介质流量和压力的精确调节。

三、应用领域费希尔二级调压阀适用于各种工业领域，主要应用于以下几个方面：1. 石油化工：用于控制各种石油化工生产过程中的介质流量和压力。

2. 食品医药：用于食品、医药等行业的生产过程中，保证产品质量和安全。

3. 污水处理：用于污水处理系统中，控制污水的流量和压力，保证系统的正常运行。

4. 能源电力：用于火电、水电等能源电力行业，保证系统的安全稳定运行。

四、维护保养费希尔二级调压阀在使用过程中需要定期维护保养，以确保其正常工作。

具体操作如下：1. 定期清洗阀门内部，去除杂质和积灰，保持阀门的通畅。

2. 定期检查阀门的密封性能，如发现泄漏现象及时处理。

4. 避免阀门受到外部冲击和振动，以免损坏阀门的结构和性能。

费希尔二级调压阀是一种性能稳定、调节精度高的工业阀门，具有广泛的应用领域和重要的作用。

在使用过程中，需要正确操作和定期维护保养，以确保阀门的正常工作和长期稳定性。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

+ 一、 FISHER调节阀概述 + 二、 FISHER调节阀结构 + 三、 FISHER调节阀工作原理 + 四、 FISHER调节阀行程调节 + 五、 FISHER调节阀维护
一、更换定位器后设置的注意项目：
1.设置诀窍（setup –basic setup --auto setup –setup wizard)设置输入压力单位、输入仪表最大气源压 力;
制作人： 王晓君
时 间： 2009.03.05
+ 一、 FISHER调节阀概述 + 二、 FISHER调节阀结构 + 三、 FISHER调节阀工作原理 + 四、 FISHER调节阀行程调节 + 五、 FISHER调节阀维护
+ 克拉2作业区目前现 场用的气动调节阀基本是 美国FISHER公பைடு நூலகம்生产的 667系列弹簧加载的薄膜 式 执行机构，配置 DVC6000系列智能定位器。
+ 3.设置阀门状态为离线服务（setup-- basic setup - manual setup -- instrument mode --- out of service );
+ 4.自动校验 （setup – calibrate -- auto calibrate travel);
+ 5. 校验后恢复在线服务（ setup-- basic setup -manual setup -- instrument mode --- in service );
+ 用途是调节气体和液体 的流量或压力。
+ 特点是具有高控制灵敏 度、操作稳定、行程定位精 确、可兼容4-20Ma信号和 HART通讯。
单作用（接A正作用/B反作用)
双作用(接A、B两口）
A输出口 气源输
入口 B输出口
气开式
气关式
侧部安装手轮（可在加载条 件下手动开关阀门）
顶部安装手轮（用作行程挡 块，用于限制导杆的全部伸 长长度）
1/2英寸NPT)
过滤减压器：主要是对压缩 空气进行压力调节和水分、
杂质的过滤。(接口1/4英寸 NPT，管线3/8英寸NPT）
正面
反面
填料安装顺序为从右到左
填料配件随带的图纸
+ 一、 FISHER调节阀概述 + 二、 FISHER调节阀结构 + 三、 FISHER调节阀工作原理 + 四、 FISHER调节阀行程调节 + 五、 FISHER调节阀日常维护
1、快开特性 2、直线特性 3、百分比特性
+ 一、 FISHER调节阀概述 + 二、 FISHER调节阀结构 + 三、 FISHER调节阀工作原理 + 四、 FISHER调节阀行程调节 + 五、 FISHER调节阀维护
信号器/789
校验工具/375
一.内部行程确定：全关时将定位杆插入定位 孔，确定行程（行程大小从铭牌上查到3/4 等）
+ 一、 FISHER调节阀概述 + 二、 FISHER调节阀结构 + 三、 FISHER调节阀工作原理 + 四、 FISHER调节阀行程调节 + 五、 FISHER调节阀维护
+ 调节阀主要由 （从上到下）呼吸 帽、气室、弹簧、 推杆、阀位标尺、 阀杆、支架、定位 器、过滤减压阀、 阀体、填料、阀芯、 阀座等组成；
+ 正确位置为止。
+ 1、流量特性： + 调节阀的流量特性：指介质通过调节阀的
流量与阀门开度之间的数学关系；
+ 调节阀的流量特性主要有三种：
+ 等百分比：阀杆行程的等增量引起现流量 的等百分比改变
+ 线性：流量变化直接正比阀杆行程的变化
+ 快开：阀杆行程从关阀位置小量变化使流 速发生很大改变，在前40%基本是线性
+ ④定位器输出相应的气压信号0-35psi，通 过仪表风管线传送到气室，对薄膜产生向 上的推力，使薄膜向上移动，拉伸弹簧， 带动阀杆、阀芯向上移动引起阀位的改变；
+ ⑤行程传感器经反馈连杆机构检测阀位， 并将反馈信号转换为电信号上传给印刷电 路板，印刷电路板通过与
+ 输入信号比较、计算继续
+ 输出信号直到阀门移动到
信号输 入线
文字叙述
+ ①输入信号（4-20MA）进到端子盒，然后 进到印刷电路板模块，被微处理器读取， 经数字算法处理并转换成模拟量的I/P驱动 信号送到I/P转换器；
+ ②I/P转换器（也与气源相连）将输入的驱 动信号转换为20-100KPA的压力信号并传送 到气动放大器；
+ ③气动放大器将从I/P转换器来的20-100KPA 小气动信号放大输出成为执行机构动作所 用的动力气（0-35psi）；
二.外部行程：连接789信号器给4MA确定行程 指示牌零点与指示器对应；20MA指示器与 行程指示牌的百分百点对应。（不对则用
阀杆螺丝调节，重复调试直到对应正确）
三、自动校验行程：
+ 1.选择交叉点（50%开度）反馈臂与阀杆成直角；
+ 2.连接375手操器设置阀门保护为无（setup -detailed setup -- protection -- none);
呼吸帽:阀门动作时平衡上腔 室与外界的压力
+
气室：阀门的动力腔室，中 间有薄膜
阀位标尺：现场阀门开度大 行程反馈件：阀门定位器的组
小的指示，每一格表示20%， 件主要是将阀门的开度大小反
总长与阀门的行程匹配
馈到阀门定位器
阀位 标尺
定位器：主要是接受主控室
的信号（4-20MA）对阀门的 开度精确定位。（电气接口
二、调节阀参数整定---灵敏度:
+ 1.ONLINE -- 热键 --- INSTRUMENT MODE(仪表 模式) OUT OF SERVICE --- OK
+ 2.SETUP&DIAG --- BASIC SETUP --- MANULE SETUP ---TUNING&CALIB--- 显示灵敏度选择需要 调整的项目（C,D,E…….M） --- OK
2.执行机构设置（ setup –basic setup --auto setup – actuator setup）设置执行机构制造商---类型或型 号---执行机构尺寸---工厂缺省设置选择YES.这些信 息在阀门铭牌上可以查到一定要选择正确。375手 操器中收藏了FISHER 厂家阀门的信息，以上信息 输入后别的设置信息将自动完成。
