FISHER控制阀维护

Fisher™HP低温直行程控制阀Fisher HP低温阀采用单阀座直通式阀体，不锈钢结构材料并配备焊接式加长型阀盖。

HPT-C阀属于平衡设计，而HPS-C阀则是非平衡设计。

这些低温阀的设计能够在-198_C(-325_F)低温下对液体和气体进行节流或开关控制。

需要时，这些坚固的阀门可以可靠地为化学和烃加工工业中的特殊应用提供严密关断，例如某些液化天然气工况。

具有压力平衡阀内件的HPT-C阀有助于在低温环境中的高压降下实现平稳控制。

HP低温阀门HPT-C：这些阀门使用带超高分子量聚乙烯(UHMWPE)密封环的平衡阀芯，以在低温下实现卓越的关断。

采用多种阀笼/阀芯样式，以提供特殊应用所需的特定流量特性。

可用流量特性包括J等百分比，J线性和J修正等百分比。

HPS-C：这些阀门采用非平衡式阀芯，可实现出色的关断。

可互换的限流阀内件和全尺寸阀内件可满足高度专业化应用的各种工艺流量需求。

可用流量特性包括J等百分比，J线性和J修正等百分比。

配备657型执行机构的FISHER HP-C阀门特点低温弹簧加载密封环——HPT-C阀门中的密封环和相关的阀门内部零件经过专门设计和制造，在低温下具有出色的性能。

稳定控制——在HPT-C和HPS-C阀门中坚固耐用的阀笼导向设计可使阀芯在其整个行程范围内的任意位置保持稳定以此减少振动、降低机械噪声并弱化液压减震器的需求。

具有成本效益的操作和维护经济性——标准不锈钢阀内件经过硬化处理，提高了耐磨性，从而能够延长其使用寿命。

HPT-C阀中的平衡阀芯结构允许使用弹簧膜片式Fisher执行机构。

（续第3页）1.切勿超出本指导手册中的压力/温度极限和任何适用的规范限制2.不能在水中进行V级关断试验。

通过水试验可知，阀门中残留的水分在低于冷冻工况温度下形成的冰晶体损坏阀门和阀内件。

3.弹簧仅可搭配PTFE V形环填料使用。

在其他填料结构中，弹簧被隔套环替代。

23流速的超大型管道布置。

低温设计——不锈钢阀体和配备焊接式加长型阀盖的阀门设计符合低温要求。

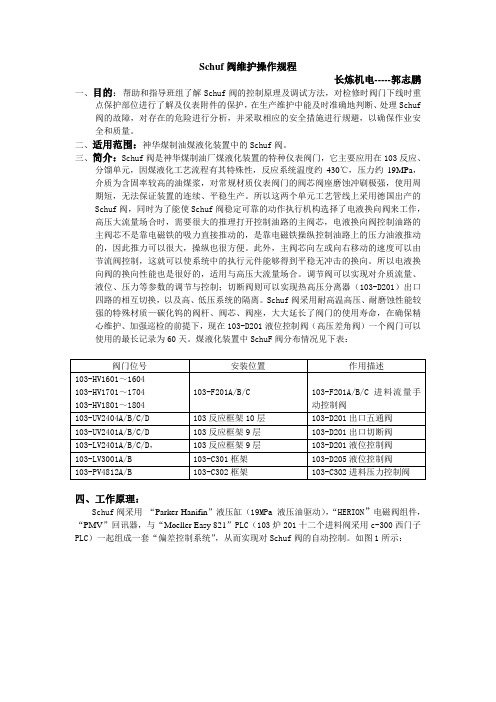

Schuf阀维护操作规程长炼机电-----郭志鹏一、目的：帮助和指导班组了解Schuf阀的控制原理及调试方法，对检修时阀门下线时重点保护部位进行了解及仪表附件的保护，在生产维护中能及时准确地判断、处理Schuf 阀的故障，对存在的危险进行分析，并采取相应的安全措施进行规避，以确保作业安全和质量。

二、适用范围：神华煤制油煤液化装置中的Schuf阀。

三、简介：Schuf阀是神华煤制油厂煤液化装置的特种仪表阀门，它主要应用在103反应、分馏单元，因煤液化工艺流程有其特殊性，反应系统温度约430℃，压力约19MPa，介质为含固率较高的油煤浆，对常规材质仪表阀门的阀芯阀座磨蚀冲刷极强，使用周期短，无法保证装置的连续、平稳生产。

所以这两个单元工艺管线上采用德国出产的Schuf阀，同时为了能使Schuf阀稳定可靠的动作执行机构选择了电液换向阀来工作，高压大流量场合时，需要很大的推理打开控制油路的主阀芯，电液换向阀控制油路的主阀芯不是靠电磁铁的吸力直接推动的，是靠电磁铁操纵控制油路上的压力油液推动的，因此推力可以很大，操纵也很方便。

此外，主阀芯向左或向右移动的速度可以由节流阀控制，这就可以使系统中的执行元件能够得到平稳无冲击的换向。

所以电液换向阀的换向性能也是很好的，适用与高压大流量场合。

调节阀可以实现对介质流量、液位、压力等参数的调节与控制；切断阀则可以实现热高压分离器（103-D201）出口四路的相互切换，以及高、低压系统的隔离。

Schuf阀采用耐高温高压、耐磨蚀性能较强的特殊材质—碳化钨的阀杆、阀芯、阀座，大大延长了阀门的使用寿命，在确保精心维护、加强巡检的前提下，现在103-D201液位控制阀（高压差角阀）一个阀门可以使用的最长记录为60天。

煤液化装置中SchuF阀分布情况见下表：阀门位号安装位置作用描述103-HV1601～1604103-HV1701～1704 103-HV1801～1804 103-F201A/B/C 103-F201A/B/C进料流量手动控制阀103-UV2404A/B/C/D 103反应框架10层103-D201出口五通阀103-UV2401A/B/C/D 103反应框架9层103-D201出口切断阀103-LV2401A/B/C/D，103反应框架9层103-D201液位控制阀103-LV3001A/B 103-C301框架103-D205液位控制阀103-PV4812A/B 103-C302框架103-C302进料压力控制阀四、工作原理：Schuf阀采用“Parker-Hanifin”液压缸（19MPa 液压油驱动），“HERION”电磁阀组件，“PMV”回讯器，与“Moeller Easy 821”PLC（103炉201十二个进料阀采用c-300西门子PLC）一起组成一套“偏差控制系统”，从而实现对Schuf阀的自动控制。

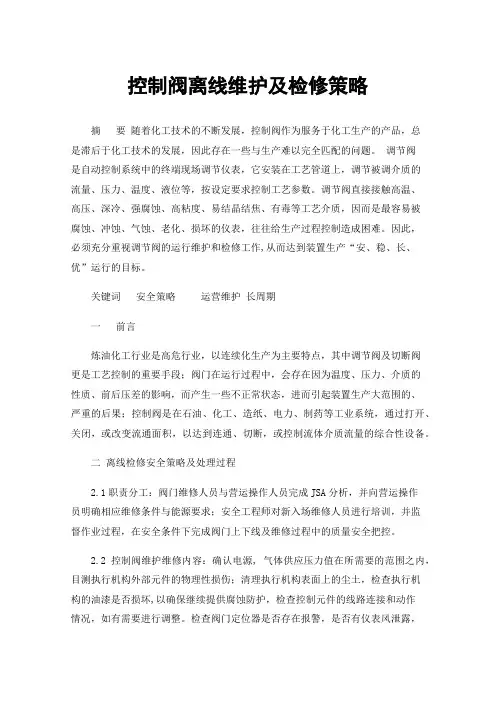

控制阀离线维护及检修策略摘要随着化工技术的不断发展，控制阀作为服务于化工生产的产品，总是滞后于化工技术的发展，因此存在一些与生产难以完全匹配的问题。

调节阀是自动控制系统中的终端现场调节仪表，它安装在工艺管道上，调节被调介质的流量、压力、温度、液位等，按设定要求控制工艺参数。

调节阀直接接触高温、高压、深冷、强腐蚀、高粘度、易结晶结焦、有毒等工艺介质，因而是最容易被腐蚀、冲蚀、气蚀、老化、损坏的仪表，往往给生产过程控制造成困难。

因此，必须充分重视调节阀的运行维护和检修工作,从而达到装置生产“安、稳、长、优”运行的目标。

关键词安全策略运营维护长周期一前言炼油化工行业是高危行业，以连续化生产为主要特点，其中调节阀及切断阀更是工艺控制的重要手段；阀门在运行过程中，会存在因为温度、压力、介质的性质、前后压差的影响，而产生一些不正常状态，进而引起装置生产大范围的、严重的后果；控制阀是在石油、化工、造纸、电力、制药等工业系统，通过打开、关闭，或改变流通面积，以达到连通、切断，或控制流体介质流量的综合性设备。

二离线检修安全策略及处理过程2.1职责分工：阀门维修人员与营运操作人员完成JSA分析，并向营运操作员明确相应维修条件与能源要求；安全工程师对新入场维修人员进行培训，并监督作业过程，在安全条件下完成阀门上下线及维修过程中的质量安全把控。

2.2控制阀维护维修内容：确认电源, 气体供应压力值在所需要的范围之内，目测执行机构外部元件的物理性损伤；清理执行机构表面上的尘土，检查执行机构的油漆是否损坏,以确保继续提供腐蚀防护，检查控制元件的线路连接和动作情况，如有需要进行调整。

检查阀门定位器是否存在报警，是否有仪表风泄露，指示和现场是否一致。

检查阀门和执行机的润滑情况，侦听阀门是否有振动或者杂音。

条件运行操作测试阀门动作，确保阀门动作准确灵敏，测试结果填入附件表格。

2.3故障性维修内容：因空化和汽蚀造成泄漏量增大。

由于空化、闪蒸和汽蚀造成阀芯和阀座损坏，使调节阀的泄漏量增大时表现为气体或液体动力学噪声的增大。

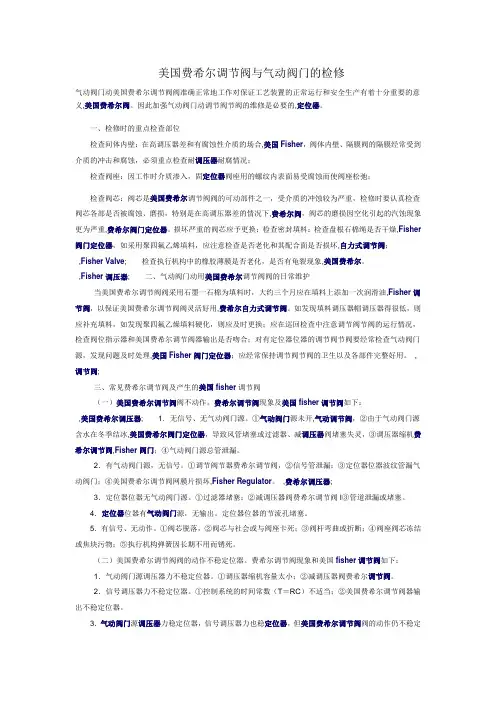

美国费希尔调节阀与气动阀门的检修气动阀门动美国费希尔调节阀阀准确正常地工作对保证工艺装置的正常运行和安全生产有着十分重要的意义,美国费希尔阀。

因此加强气动阀门动调节阀节阀的维修是必要的,定位器。

一、检修时的重点检查部位检查间体内壁：在高调压器差和有腐蚀性介质的场合,美国Fisher，阀体内壁、隔膜阀的隔膜经常受到介质的冲击和腐蚀，必须重点检查耐调压器耐腐情况；检查阀座：因工作时介质渗入，固定位器阀座用的螺纹内表面易受腐蚀而使阀座松弛；检查阀芯：阀芯是美国费希尔调节阀阀的可动部件之一，受介质的冲蚀较为严重，检修时要认真检查阀芯各部是否被腐蚀、磨损，特别是在高调压器差的情况下,费希尔阀，阀芯的磨损因空化引起的汽蚀现象更为严重,费希尔阀门定位器。

损坏严重的阀芯应予更换；检查密封填料：检查盘根石棉绳是否干燥,Fisher 阀门定位器，如采用聚四氟乙烯填料，应注意检查是否老化和其配合面是否损坏,自力式调节阀；,Fisher Valve;检查执行机构中的橡胶薄膜是否老化，是否有龟裂现象,美国费希尔。

,Fisher调压器;二、气动阀门动用美国费希尔调节阀阀的日常维护当美国费希尔调节阀阀采用石墨一石棉为填料时，大约三个月应在填料上添加一次润滑油,Fisher调节阀，以保证美国费希尔调节阀阀灵活好用,费希尔自力式调节阀。

如发现填料调压器帽调压器得很低，则应补充填料，如发现聚四氟乙燥填料硬化，则应及时更换；应在巡回检查中注意调节阀节阀的运行情况，检查阀位指示器和美国费希尔调节阀器输出是否吻合；对有定位器位器的调节阀节阀要经常检查气动阀门源，发现问题及时处理,美国Fisher阀门定位器；应经常保持调节阀节阀的卫生以及各部件完整好用。

,调节阀;三、常见费希尔调节阀及产生的美国fisher调节阀（一）美国费希尔调节阀阀不动作。

费希尔调节阀现象及美国fisher调节阀如下：,美国费希尔调压器;1．无信号、无气动阀门源。

①气动阀门源未开,气动调节阀，②由于气动阀门源含水在冬季结冰,美国费希尔阀门定位器，导致风管堵塞或过滤器、减调压器阀堵塞失灵，③调压器缩机费希尔调节阀,Fisher阀门；④气动阀门源总管泄漏。

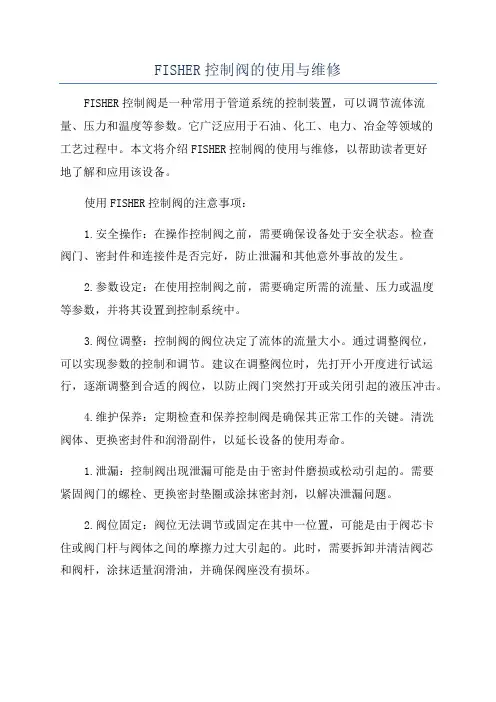

FISHER控制阀的使用与维修FISHER控制阀是一种常用于管道系统的控制装置，可以调节流体流量、压力和温度等参数。

它广泛应用于石油、化工、电力、冶金等领域的工艺过程中。

本文将介绍FISHER控制阀的使用与维修，以帮助读者更好地了解和应用该设备。

使用FISHER控制阀的注意事项：1.安全操作：在操作控制阀之前，需要确保设备处于安全状态。

检查阀门、密封件和连接件是否完好，防止泄漏和其他意外事故的发生。

2.参数设定：在使用控制阀之前，需要确定所需的流量、压力或温度等参数，并将其设置到控制系统中。

3.阀位调整：控制阀的阀位决定了流体的流量大小。

通过调整阀位，可以实现参数的控制和调节。

建议在调整阀位时，先打开小开度进行试运行，逐渐调整到合适的阀位，以防止阀门突然打开或关闭引起的液压冲击。

4.维护保养：定期检查和保养控制阀是确保其正常工作的关键。

清洗阀体、更换密封件和润滑副件，以延长设备的使用寿命。

1.泄漏：控制阀出现泄漏可能是由于密封件磨损或松动引起的。

需要紧固阀门的螺栓、更换密封垫圈或涂抹密封剂，以解决泄漏问题。

2.阀位固定：阀位无法调节或固定在其中一位置，可能是由于阀芯卡住或阀门杆与阀体之间的摩擦力过大引起的。

此时，需要拆卸并清洁阀芯和阀杆，涂抹适量润滑油，并确保阀座没有损坏。

3.温度过高：如果控制阀在工作过程中发热，可能是由于过高的介质温度或堵塞引起的。

可以通过更换抗高温材料的密封件、清洗阀体和更换堵塞的过滤器等方式解决这种问题。

4.控制系统失效：控制阀无法响应或响应不稳定，可能是由于控制系统故障引起的。

此时，需要检查控制系统的连线和电气元件，确保其正常工作。

总之，正确使用和及时维修FISHER控制阀是保证工程安全和连续运行的重要环节。

通过定期的检查和维护，可以延长设备的使用寿命并提高工作效率。

然而，需要注意的是，每个管道系统都具有独特的工艺要求和操作条件，因此在维修控制阀时，应根据实际情况进行相应的处理。

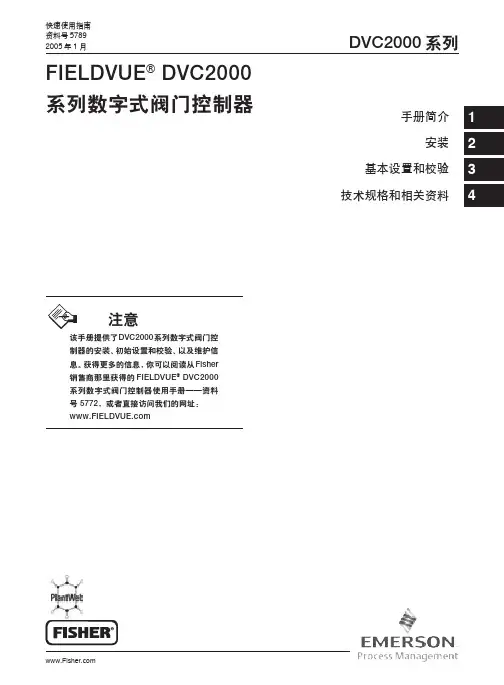

快速使用指南资料号57892005年1月DVC2000系列FIELDVUE® DVC2000系列数字式阀门控制器手册简介安装基本设置和校验技术规格和相关资料注意该手册提供了DVC2000系列数字式阀门控制器的安装、初始设置和校验、以及维护信息。
