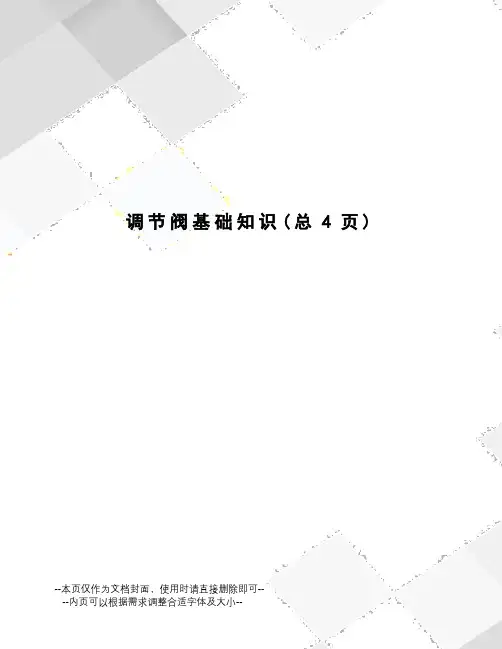

调节阀基础知识(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--驱动部分与定位器一、调节阀有的教材称为控制阀，它是自动化仪表完成控制作用的主要部件之一，是自动控制系统四大部分中最后的一环——执行器的一种。
（四大部分是被测对象；测量和变送元件；调节器；执行器。
）调节阀是比例执行器，也可称为模拟执行器。
（相对的是两位执行器，即通常说的开关阀）调节阀可简单地认为是一个可变节流孔道。
随着节调节阀开度的改变，流经调节阀的流体（液体或气体）的流速、流量就发生响应的改变，使操作条件达到工艺控制的要求。
二、定位器比例式执行器（模拟执行器）一般都设有定位器。
定位器接受两个信号，一是由调节器送来的调节信号，二是执行器的位置信号。
定位器对两者进行比较处理，控制动力系统（液压、气压、电动机）调整执行器的动作，直到执行器的位置信号符合调节信号的要求。
定位器可以输出执行器的位置信号。
三、调节阀的驱动部分与定位器调节阀根据驱动形式可以分为：液压（液力传动，油压）调节阀；气动调节阀；电动调节阀三种。
下面分别进行介绍。
1.液压调节阀与定位器液压调节阀是以液压油作为驱动力的调节阀。
2PE装置的PV205又称赖斯阀，是一个比较典型的液压调节阀，它由20Kpa压力的液压油作为驱动力，由油缸内活塞的移动来控制阀门开度。
赖斯阀的定位器通过阀杆尾部的铁心与感应线圈的相对位移，经专门的卡板来反馈阀门开度，控制内部的油路系统对油缸内活塞的进退进行精确操控，赖斯阀的定位器有两个作用，一是控制阀门精确到位，二是输出阀位指示信号。
在控制室仪表柜内，定位器有零位和行程的调整旋钮可进行阀位的精确调整。
赖斯阀是一个精度很高的调节阀，达到了级，即阀门的开度可以灵敏到%，阀芯的动作只有，约是头发丝粗细的1/4。
（简介精度的概念：1级精度的误差是1%，数字越小精度越高。
通常装置现场使用的压力表、温度计是级的，仪表调试压力表用的精密压力表是级。
调节阀介绍及日常维修调节阀是工业控制系统中常见的一种控制元件，它被用来调节流体流量、压力以及温度，以确保系统能够稳定运行并满足工艺要求。
在日常维护过程中，对调节阀进行正确的维修和保养，不仅可以延长其使用寿命，还能够提高其控制性能。
一、调节阀的基本结构和工作原理调节阀由阀体、阀瓣（或阀门）、阀座、执行机构、定位器等部件组成。
工作时，通过执行机构与控制系统连接，按照控制信号调节阀瓣的开闭程度，从而控制流体的流量或压力。
调节阀的工作原理主要有两种，分别是直角旋转机构和直线推动机构。
直角旋转机构主要通过旋转阀瓣来调节流体的流量或压力，常见的有旋塞阀和旋动式蝶阀。
直线推动机构通过线性推动阀瓣来实现流量或压力的调节，常见的有截止阀和调节阀。
二、调节阀的日常维护1.清洁维护：(1)定期清洁阀体及阀门，避免因杂质或污垢在阀门间引起阀门卡顿或漏气现象。
(2)定期检查阀门的接触面是否有磨损和损伤，如有需要及时更换。
(3)对执行机构和定位器进行清洁，保证它们的正常工作。
2.螺纹连接处的维护：(1)检查螺纹连接处是否有松动或漏气现象，如有需要紧固或更换密封垫。
(2)检查螺纹连接处是否有损坏，如有需要更换连接件。
3.密封件的维护：(1)定期检查阀门的密封件是否有磨损和老化，如有需要及时更换。
(2)使用润滑剂对密封件进行润滑，确保其灵活性和密封性。
4.定位器的维护：(1)定期检查定位器的电气连接是否正常，如有需要进行修复或更换。
(2)检查定位器的气源连接是否正常，如有需要进行修复或更换。
5.其他维护：(1)定期检查阀门周围的管道是否有漏气或渗漏现象，如有需要及时修复。
(2)定期检查执行机构和定位器的工作状态，如有需要进行调整和校准。
三、调节阀的常见故障及处理方法1.阀门漏气：(1)检查阀门的密封性能，如有需要更换密封件。
(2)检查阀门的连接部位，如有需要进行紧固或更换连接件。
2.阀门堵塞：(1)清洗阀门及阀体，去除杂质和污垢。
阀门基础知识一、阀门基础1．阀门基本参数为：公称压力PN 、公称通经DN2．阀门基本功能：截断接通介质，调节流量，改变流向3．阀门连接的主要方式有：法兰、螺纹、焊接、对夹4．阀门的压力——温度等级表示：不同材质、不同工作温度下，最大允许无冲击工作压力不同5 a管法兰标准主要有两个体系：欧州体系和美州体系。
b两个体系的管法兰连接尺寸完全不同无法互配；以压力等级来区分最合适：欧州体系为PN0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa;美州体系为PN1.0（CIass75）、2.0( CIass150）、5.0( CIass300）、11.0 (CIass600）、15.0( CIass900）、26.0( CIass1500）、42.0( CIass2500）MPa。
c管法兰类型主要有：整体(IF)、板式平焊(PL)、带颈平焊(SO)、带颈对焊(WN)、承插焊(SW)、螺丝(Th)、对焊环松套(PJ/SE)/(LF/SE)、平焊环松套(PJ/RJ)和法兰盖(BL)等。
d法兰密封面型式主要有：全平面(FF)、突面(RF)、凹(FM)凸(M)面、榫(T)槽(G)面、环连接面(RJ)等二、常用（通用）阀门1．一般工业用阀门型号编制方式，用七个单元来表示。
其含义类型驱动方式连接形式结构形式阀座密封面及衬里材料公称压力阀体材料2．阀门类型代号的Z、J、L、Q、D、G、X、H、A、Y、S分别表示：闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀3．阀门的连接式代号1、2、4、6、7分别表示：1、内螺纹、2、外螺纹、4、法兰、6、焊接、7、对夹4．阀门的传动方式代号9、6、3分别表示：9、电动、6、气动、3、涡轮蜗杆5．阀体材料代号Z、K、Q、T、C、P、R、V分别表示：灰铸铁、可锻铸铁、球墨铸铁、铜及合金、碳钢、铬镍系不锈钢、铬镍钼系不锈钢、铬钼钒钢6．阀座密封或衬里代号R、T、X、S、N、F、H、Y、J、M、W分别表示：奥氏体不锈钢、铜合金、橡胶、塑料、尼龙塑料、氟塑料、Cr系不锈钢、硬质合金、衬胶、蒙乃尔合金、阀门本体材料7．铸铁阀体不适合用于的场合有：1）水蒸气或含水量多的湿气体；2）易燃易爆流体；3）环境温度低于－20℃场合；4）压缩气体。
第一章概述在现代化工厂的自动控制中，调节阀起着十分重要的作用，这些工厂的生产取决于流动着的液体和气体的正确分配和控制。
这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要*某些最终控制元件去完成。
最终控制元件可以认为是自动控制的“体力”。
在调节器的低能量级和执行流动流体控制所需的高能级功能之间，最终控制元件完成了必要的功率放大作用。
调节阀是最终控制元件的最广泛使用的型式。
其他的最终控制元件包括计量泵、调节挡板和百叶窗式挡板(一种蝶阀的变型)、可变斜度的风扇叶片、电流调节装置以及不同于阀门的电动机定位装置。
尽管调节阀得到广泛的使用，调节系统中的其它单元大概都没有像它那样少的维护工作量。
在许多系统中，调节阀经受的工作条件如温度、压力、腐蚀和污染都要比其它部件更为严重，然而，当它控制工艺流体的流动时，它必须令人满意地运行及最少的维修量。
调节阀在管道中起可变阻力的作用。
它改变工艺流体的紊流度或者在层流情况下提供一个压力降，压力降是由改变阀门阻力或“摩擦”所引起的。
这一压力降低过程通常称为“节流”。
对于气体，它接近于等温绝热状态，偏差取决于气体的非理想程度(焦耳一汤姆逊效应)。
在液体的情况下，压力则为紊流或粘滞摩擦所消耗，这两种情况都把压力转化为热能，导致温度略为升高。
常见的控制回路包括三个主要部分，第一部分是敏感元件，它通常是一个变送器。
它是一个能够用来测量被调工艺参数的装置，这类参数如压力、液位或温度。
变送器的输出被送到调节仪表——调节器，它确定并测量给定值或期望值与工艺参数的实际值之间的偏差，一个接一个地把校正信号送出给最终控制元件——调节阀。
阀门改变了流体的流量，使工艺参数达到了期望值。
在气动调节系统中，调节器输出的气动信号可以直接驱动弹簧一薄膜式执行机构或者活塞式执行机构，使阀门动作。
在这种情况下，确定阀位所需的能量是由压缩空气提供的，压缩空气应当在室外的设备中加以干燥，以防止冻结，并应净化和过滤。
