通用公差选用及标注程序

CAD尺寸标注和公差的控制指南CAD（计算机辅助设计）是一种广泛应用于工程领域的软件工具，它可以帮助工程师们以数字化的方式进行设计和制造。

在使用CAD软件进行设计时，尺寸标注和公差的控制是非常重要的，它们对于产品的准确性和质量起到了关键作用。

本文将介绍CAD尺寸标注和公差的控制指南，帮助读者们更好地应用CAD软件进行设计。

1. 尺寸标注尺寸标注是指在CAD软件中对设计图纸上的尺寸进行标记和注释，以便于制造和测量。

下面是一些常见的尺寸标注方法和技巧：- 使用线性标注工具：CAD软件通常提供了线性标注的功能，可以方便地标注直线、圆弧等尺寸。

- 添加引导线：为了更清晰地标注尺寸，可以添加引导线。

引导线可以与标注线相连，使标注更直观易懂。

- 控制尺寸标注的位置：尺寸标注应尽可能地清晰和易读。

可以使用CAD软件提供的调整标注位置的功能，确保标注不会过于密集或者重叠。

- 使用对齐工具：对于一些多个元素相关的尺寸标注，可以使用对齐工具对它们进行对齐，使标注看起来更有条理。

以上是一些常见的尺寸标注方法和技巧，可以根据具体的设计要求和标准进行调整和使用。

2. 公差的控制公差是指零件制造过程中允许的尺寸变化范围。

在CAD软件中，控制公差的目的是确保设计图纸的尺寸精度和零件的功能要求相符。

下面是一些关于公差控制的指南：- 明确公差要求：在CAD设计过程中，必须明确定义每个尺寸的公差要求。

公差可以是绝对公差或相对公差。

绝对公差是指尺寸实际值与设计值之间的差异，相对公差则是指公差与设计值之间的比例或百分比。

- 应用合适的公差类型：根据设计要求和制造工艺的不同，可以选择不同的公差类型。

常见的公差类型有线性公差、角度公差、平面度公差等，可以根据需要进行选择。

- 控制公差堆叠：在设计中，多个尺寸的公差堆叠可能会影响到整体的精度。

因此，需要控制好公差堆叠，确保整体尺寸的变化在合理范围内。

- 使用公差标注工具：CAD软件通常提供了公差标注的功能，可以方便地给设计图纸添加公差标注。

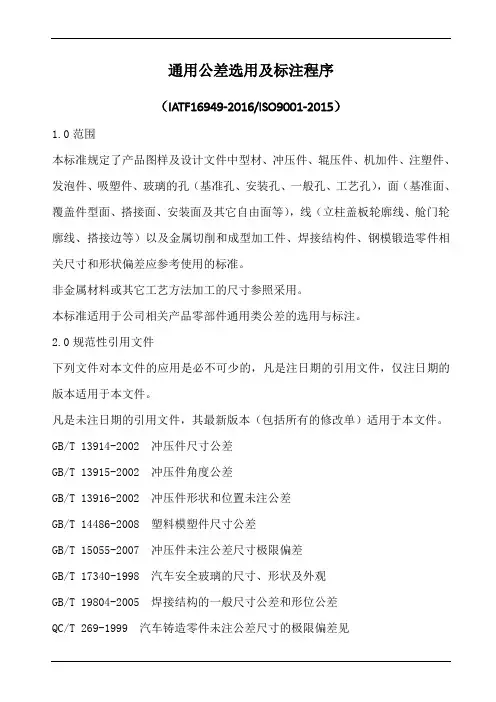

通用公差选用及标注程序（IATF16949-2016/ISO9001-2015）1.0范围本标准规定了产品图样及设计文件中型材、冲压件、辊压件、机加件、注塑件、发泡件、吸塑件、玻璃的孔（基准孔、安装孔、一般孔、工艺孔），面（基准面、覆盖件型面、搭接面、安装面及其它自由面等），线（立柱盖板轮廓线、舱门轮廓线、搭接边等）以及金属切削和成型加工件、焊接结构件、钢模锻造零件相关尺寸和形状偏差应参考使用的标准。

非金属材料或其它工艺方法加工的尺寸参照采用。

本标准适用于公司相关产品零部件通用类公差的选用与标注。

2.0规范性引用文件下列文件对本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是未注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 13914-2002 冲压件尺寸公差GB/T 13915-2002 冲压件角度公差GB/T 13916-2002 冲压件形状和位置未注公差GB/T 14486-2008 塑料模塑件尺寸公差GB/T 15055-2007 冲压件未注公差尺寸极限偏差GB/T 17340-1998 汽车安全玻璃的尺寸、形状及外观GB/T 19804-2005 焊接结构的一般尺寸公差和形位公差QC/T 269-1999 汽车铸造零件未注公差尺寸的极限偏差见QC/T 270-1999 汽车钢模锻造零件未注公差尺寸的极限偏差3.0术语和定义3.1机加工件指通过车、钳、刨、磨、铣、镗、锉等工艺方法制造完成的金属零件。

3.2特殊特性1）影响产品的安全性或法规要求的符合性的产品特性或过程参数。

2）影响产品配合功能或者关于控制和文件中有其他原因（如顾客需求）的产品特性和过程参数。

3）在验证活动中要求特别关注的特性（如检验与试验、产品和过程审核）。

产品的每一尺寸或者性能要求都可成为特性，特性中符合上述三项要求之一即为特殊特性。

3.3特殊特性公差指在图纸或其他的工程技术资料中所描述的零部件或总成的特点与性能的尺寸的公差，或为实现零部件或总成的特点与性能所出现的过程尺寸的公差。

尺寸公差标注方法尺寸公差是机械设计和制造过程中必不可少的一个重要内容，它反映了零件加工过程中所允许的误差范围。

因此，为了保证零件的交换性和装配性，必须正确标注尺寸公差。

本文将介绍尺寸公差标注的方法和技巧。

1.基本尺寸的标注基本尺寸是确定零件大小的最基本的尺寸，也就是所要求的精度最高的尺寸。

常用的标注方法是在尺寸上面画上一条短横线，并在横线的上方加上“基本”字样。

例如：15.0基本。

2.公差的标注公差是指零件尺寸的最大偏差和最小偏差之间的差值，它表示加工精度的容许范围。

在标注公差时，需要使用尺寸代码，即在基本尺寸后面使用符号来表示公差。

基本尺寸和公差之间用”±”连接。

例如：15.0±0.1。

以下是常见的尺寸代码:零件尺寸代码代码描述ToleranceA角度AngleB圆弧半径RadiusCDiameterD直径E总长LengthF宽度WidthG深度Depth公差区域是指零件尺寸允许的误差范围，在标注公差区域时，需要使用双线标注法。

双线标注法是将两条平行的线连接起来，线之间写上公差代码和公差数值。

例如：15.0±0.1---- -0.1，+0.1公差带是指尺寸公差允许的误差范围所在的区域，其包括上下限公差带和对称公差带。

上下限公差带将公差带分为两个不重叠的区域，其中上部表示最大公差值，下部表示最小公差值，对称公差带是指公差带的两边均为最大或最小公差值。

在标注公差带时，需要使用单线标注法。

例如：15.0±0.1有时一个尺寸上可能需要同事标注多种不同的公差，此时，需要按照公差顺序，先标注基本尺寸和第一道公差，然后标注第二道公差，第三道以及更多的公差。

例如：15.0±0.1, -0.05尺寸公差的位置标注是指标注公差的位置，通常采用公差符号加上尺寸码的方法进行标注。

例如：15.0H7。

关于尺寸公差的标注方法和技巧就介绍到这里，希望对读者有所帮助。

标注尺寸公差时要注意精确度和合理性，合理的尺寸公差标注可以方便加工与检验，提高产品的质量和稳定性。

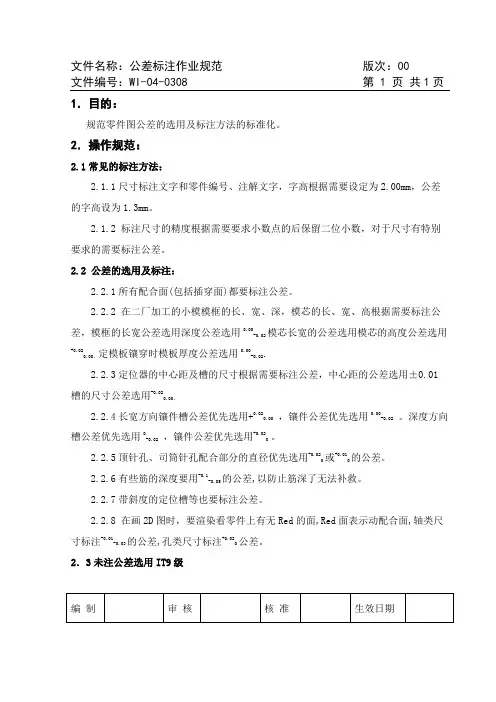

文件名称：公差标注作业规范 版次：00
文件编号：WI-04-0308 第 1 页 共1页
1．目的：
规范零件图公差的选用及标注方法的标准化。

2．操作规范：
2.1常见的标注方法：
2.1.1尺寸标注文字和零件编号、注解文字，字高根据需要设定为2.00mm ，公差的字高设为1.3mm 。

2.1.2 标注尺寸的精度根据需要要求小数点的后保留二位小数，对于尺寸有特别要求的需要标注公差。

2.2 公差的选用及标注：
2.2.1所有配合面(包括插穿面)都要标注公差。

2.2.2 在二厂加工的小模模框的长、宽、深，模芯的长、宽、高根据需要标注公差，模框的长宽公差选用深度公差选用0.00-0.02模芯长宽的公差选用模芯的高度公差选用
+0.02
0.00，
定模板镶穿时模板厚度公差选用0.00-0.02.
2.2.3定位器的中心距及槽的尺寸根据需要标注公差，中心距的公差选用±0.01槽的尺寸公差选用-0.020.00。

2.2.4长宽方向镶件槽公差优先选用+0.020.00 ，镶件公差优先选用0.00-0.02 。

深度方向槽公差优先选用0-0.02 ，镶件公差优先选用+0.020 。

2.2.5顶针孔、司筒针孔配合部分的直径优先选用+0.020或+0.010的公差。

2.2.6有些筋的深度要用-0.1-0.05的公差,以防止筋深了无法补救。

2.2.7带斜度的定位槽等也要标注公差。

2.2.8 在画2D 图时，要渲染看零件上有无Red 的面,Red 面表示动配合面,轴类尺寸标注-0.01-0.03的公差,孔类尺寸标注+0.020公差。

2．3未注公差选用IT9级。
