尺寸公差标注方法尺寸公差是机械设计和制造过程中必不可少的一个重要内容，它反映了零件加工过程中所允许的误差范围。
因此，为了保证零件的交换性和装配性，必须正确标注尺寸公差。
本文将介绍尺寸公差标注的方法和技巧。
1.基本尺寸的标注基本尺寸是确定零件大小的最基本的尺寸，也就是所要求的精度最高的尺寸。
常用的标注方法是在尺寸上面画上一条短横线，并在横线的上方加上“基本”字样。
例如：15.0基本。
2.公差的标注公差是指零件尺寸的最大偏差和最小偏差之间的差值，它表示加工精度的容许范围。
在标注公差时，需要使用尺寸代码，即在基本尺寸后面使用符号来表示公差。
基本尺寸和公差之间用”±”连接。
例如：15.0±0.1。
以下是常见的尺寸代码:零件尺寸代码代码描述ToleranceA角度AngleB圆弧半径RadiusCDiameterD直径E总长LengthF宽度WidthG深度Depth公差区域是指零件尺寸允许的误差范围，在标注公差区域时，需要使用双线标注法。
双线标注法是将两条平行的线连接起来，线之间写上公差代码和公差数值。
例如：15.0±0.1---- -0.1，+0.1公差带是指尺寸公差允许的误差范围所在的区域，其包括上下限公差带和对称公差带。
上下限公差带将公差带分为两个不重叠的区域，其中上部表示最大公差值，下部表示最小公差值，对称公差带是指公差带的两边均为最大或最小公差值。
在标注公差带时，需要使用单线标注法。
例如：15.0±0.1有时一个尺寸上可能需要同事标注多种不同的公差，此时，需要按照公差顺序，先标注基本尺寸和第一道公差，然后标注第二道公差，第三道以及更多的公差。
例如：15.0±0.1, -0.05尺寸公差的位置标注是指标注公差的位置，通常采用公差符号加上尺寸码的方法进行标注。
例如：15.0H7。
关于尺寸公差的标注方法和技巧就介绍到这里，希望对读者有所帮助。
标注尺寸公差时要注意精确度和合理性，合理的尺寸公差标注可以方便加工与检验，提高产品的质量和稳定性。
上公差和下公差的标注1. 介绍在产品设计和生产过程中，公差是一个非常重要的概念。
上公差和下公差的标注是确定产品尺寸范围的一种方式。
本文将对上公差和下公差的概念、标注方法以及其在产品制造中的作用进行详细的探讨。
2. 上公差的概念和标注方法2.1 上公差的概念上公差是指产品尺寸的最大允许偏差，即产品尺寸允许在设计尺寸的基础上向上偏离的最大值。
上公差通常用加号（+）表示，后跟一个数值，表示偏差范围。
2.2 上公差的标注方法上公差的标注方法是在产品图纸上使用符号和数值进行标注。
常用的标注方法有：1.在尺寸上方加上一个加号（+）和数值，表示上公差的大小。
例如：ø10+0.05表示直径为10的孔的上公差为0.05。
2.在尺寸后面用”max”表示上公差。
例如：10mm max表示尺寸为10mm的上公差。
3.在尺寸后面用”↑“表示上公差。
例如：10mm↑表示尺寸为10mm的上公差。
3. 下公差的概念和标注方法3.1 下公差的概念下公差是指产品尺寸的最小允许偏差，即产品尺寸允许在设计尺寸的基础上向下偏离的最大值。
下公差通常用减号（-）表示，后跟一个数值，表示偏差范围。
3.2 下公差的标注方法下公差的标注方法和上公差类似，常用的标注方法有：1.在尺寸上方加上一个减号（-）和数值，表示下公差的大小。
例如：ø10-0.05表示直径为10的孔的下公差为0.05。
2.在尺寸后面用”min”表示下公差。
例如：10mm min表示尺寸为10mm的下公差。
3.在尺寸后面用”↓“表示下公差。
例如：10mm↓表示尺寸为10mm的下公差。
4. 上公差和下公差在产品制造中的作用上公差和下公差的标注在产品制造中起着至关重要的作用，具体包括以下几个方面：4.1 控制产品尺寸范围通过设定上公差和下公差的大小，可以控制产品尺寸的范围。
上公差和下公差的合理设置可以保证产品尺寸在一定的范围内，并避免尺寸过大或过小对产品功能和性能的影响。
尺寸公差知识点总结为了确保制造的零件能够在装配过程中相互配合，满足设计要求，工程师和制造商通常会在零件的图纸上标注尺寸公差。
尺寸公差是指在规定的尺寸范围内允许的变化范围，它包括两个部分：基本尺寸和公差。
基本尺寸是零件上的理论尺寸，而公差则是允许的尺寸变化范围。
尺寸公差的使用可以有效地控制零件的尺寸，确保零件能够在装配过程中相互配合，并且满足设计要求。
本文将就尺寸公差的定义、分类、标注、计算和应用等方面进行详细的介绍。
一、尺寸公差的定义尺寸公差是指在规定的尺寸范围内允许的变化范围，它包括两个部分：基本尺寸和公差。
基本尺寸是零件上的理论尺寸，通常由一条粗实线表示。
公差则是允许的尺寸变化范围，它由上偏差和下偏差两部分组成，通常用字母T表示。
上偏差表示零件允许的最大尺寸，下偏差表示零件允许的最小尺寸。
例如，一个孔的基本尺寸为25mm，公差为±0.1mm，则上偏差为25.1mm，下偏差为24.9mm。
公差可以通过最大材料条件、无限制公差等方式来表示。
尺寸公差的使用可以有效地控制零件的尺寸，确保零件能够在装配过程中相互配合，并且满足设计要求。
它对于确保零件的质量、提高产品的互换性、降低生产成本等方面都具有重要的作用。
二、尺寸公差的分类根据尺寸公差的特点和作用，可以将其分为等差公差、不等差公差和无公差。
1、等差公差等差公差是指在规定的尺寸范围内，零件上的各个尺寸公差都是相等的。
这种公差适用于要求较为简单的零件，使得制造过程更加简便。
2、不等差公差不等差公差是指在规定的尺寸范围内，零件上的各个尺寸公差是不相等的。
这种公差适用于对零件要求较高的情况，可以更好地控制零件的尺寸，并且确保零件能够在装配过程中相互配合。
3、无公差无公差是指制造图样上没有公差的标注，即零件的加工尺寸与图样上的基本尺寸要完全相等。
这种情况在要求较为简单的零件上较为常见。
三、尺寸公差的标注方式在图纸上标注尺寸公差是非常重要的，可以通过以下几种方式来进行标注：1、直线公差标注直线公差标注是最简单直观的一种标注方式，通常采用线段和箭头来表示公差的范围。

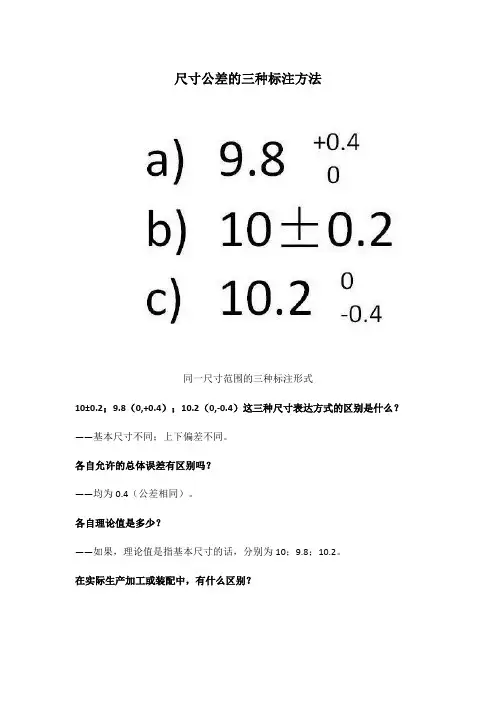

尺寸公差的三种标注方法
同一尺寸范围的三种标注形式
10±0.2；9.8（0,+0.4）；10.2（0,-0.4）这三种尺寸表达方式的区别是什么？——基本尺寸不同；上下偏差不同。
各自允许的总体误差有区别吗？
——均为0.4（公差相同）。
各自理论值是多少？
——如果，理论值是指基本尺寸的话，分别为10；9.8；10.2。
在实际生产加工或装配中，有什么区别？
——从理论上讲，因为三者的最大、最小极限尺寸均相同，所以没有区别。
从加工实际操作规律讲，三者被加工的实际尺寸数值，集中范围不同。
个人理解实际尺寸数值在接近基本尺寸的范围集中。
正负公差、正公差、负公差在实际加工时的集中值？
1、从加工者的掌控来说，标注10±0.2；9.8（0-+0.4）；10.2（0/-0.4)---大概分布在9.9-10.1---**9.8-10--**10.2-10；因为接近0位是最安全的，然后是缩小公差，这样报废的几率小点，合格的可能性大点。
2、从公差的尺寸分段来说。
0-10是一个段，10-18是一个段，显然9.8和10以及10.2不是一个段落，因此很可能会影响对应的孔或是轴的公差或配合精度。
3、从尺寸链的计算来说，三个标注算出来的封闭环的尺寸和公差显然也不一样。
4、从模具寿命来说，如果是模具带出的尺寸，做模具时会根据模具的磨损趋势，将公差走到相对有利于模具使用磨损一段时间后仍使产品公差处于公差范围内的一个极限尺寸；。
