(推荐)高速球机安装图解

用户使用手册一体化智能高速球安全须知此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。

如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。

注意：无视注意事项，可能会导致伤害或财产损失。

警告事项提醒用户防范潜在的死亡或严重伤害危险。

注意事项提醒用户防范潜在的伤害或财产损失危险。

警告1. 请使用提供的电源适配器。

（使用其它电源适配器可能会导致火灾、电击或损坏设备。

）2. 请不要将多个球机连接至同一电源适配器。

（超过适配器负载量，可能会产生过多热量或导致火灾。

）3. 电源线插头插入电源插座时，请将插头插接牢靠。

4．在墙壁或天花板上安装本产品时，请牢固地固定住球机。

5．如该球机中出现冒烟现象，或产生恶臭，或发出杂音，请立即关掉电源并且将电源线拔掉，并同服务中心联系。

6. 如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备。

（对未经认可的修改或维修所导致的问题，海康威视不承担责任。

）注意1.请不要使物体摔落到设备上或大力震动设备，并使设备远离存在磁场干扰的地点。

避免将设备安装到表面震动或容易受到冲击的地方。

（忽视此项可能会损坏设备）2.请不要在高温（超过60℃）或低温（低于－20℃）或高湿度地点安装设备。

（这可能会导致火灾或电击。

）3．在室内使用的球罩，不能暴露安装于可能淋到雨或非常潮湿的地方。

4．避免将设备放在阳光直射地点、或通风不良的地点，或如加热器或暖气等热源附近。

（忽视此项可能会导致火灾危险。

）目录第1章简介 (6)1.1 产品说明 (6)1.2 外观 (7)1.3 功能说明 (8)第2章安装 (13)2.1 安装准备 (13)2.2 安装 (13)2.3 初始设置 (19)2.4 开关设置 (19)2.4.1 球机地址设置 (20)2.4.2 波特率设置 (25)2.4.3 通讯协议设置 (26)2.4.4 其它设置 (26)第3章操作须知 (1)3.1 上电自检 (27)3.2 基本功能操作 (27)3.3 特殊功能预置点 (28)3.4 屏幕字符提示 (28)第四章菜单操作 (31)4.1 主菜单 (31)4.2 系统信息 (31)4.3 球机配置 (31)4.3.1 系统信息设置 (32)4.3.2 机芯功能 (34)4.3.3 运动模式 (35)4.3.4 线同步 (38)4.3.5 预置点 (38)4.3.6 巡航扫描 (41)4.3.7 模式路径 (43)4.3.8 隐私屏蔽 (44)4.3.9 报警输入 (45)4.3.10 配置清除 (47)4.4 恢复球机出厂设置 (47)4.5 机芯复位 (48)4.6 系统重启 (49)附录产品规格 (50)第1章简介1.1 产品说明海康威视球机不但配置了具备自动聚焦、自动白平衡等特色功能的高性能一体化机芯，而且内部集云台与数字解码器于一体，代表了新一代高技术监控产品的发展潮流。

高速球报警输入接线示意图485接口报警输出报警输入电源24V视频受光器公共线信号线+电阻监控主机（嵌入式硬盘录像机）报警输入示意图海康7204H-S1－USB接口；2－视频输入接口；3－视频输出接口；4－音频输入接口；5－音频输出接口；6－LAN网络接口；7－VGA 视频输出接口；8－报警输入/输出接口、RS-485输入/输出接口；9－DC+12V直流电源输入接口；10－电源开关；11－接地端。

录像机报警弹屏福克斯总线制报警系统接线示意图总线制主机说明书编程错误：P24 例如22防区 输入程序地址：【0052】--------》即防区号 + 30 输入数据位：01：【0】-------》应改为2非【0】 输入数据位：02：【1】-------》应改为2非【1】 请参看下编程注意的第5项。

机器本身自带8个防区，如果扩展，可再扩展240扩展时需要加模块，同时需在机器的82.2千欧电阻。

注意：模块接线方法请按说明书指示正确连接。

模块上有一组白色键是调节防区号用的，请看线上表的白色纸条，如果按键在上边表明是上边的那个数字代表的防区，例如5号键在上，8号键在上表示防区现在是8+1=9防区。

连线时注意：请参照右图：对射+47k 欧电阻+模块 编程时注意：1、报警主机正常时键盘状态：电源灯闪，准备灯亮，颜色绿色2、布防：输入 1 2 3 4 布防键3、撤防：撤防键 1 2 3 4 撤防键4、#代表前翻键，*代表后翻键，长按*字键5S 退出编程5、编程举例 以下括号里及X 是指要输入的当编程时 首先输入9876#0----》地址=（00XX ）-- 输入数字防区（X ） (X) # *按5秒退出。

例如9防区就是9876#0→ 0039→0→9→#-→*5秒钟例如12防区9876#0→ 0042→1→2→#-→*5秒钟例如22防区9876#0→ 0052→2→2→#-→*5秒钟高速球安装说明书1、安装方式及选配器件高速球安装方式及选配器件见表1：表1：高速球安装方式及选配器件将机芯内部提供的BNC视频接口直接插入到摄像机视频输出接口。

在实际应用中，往往要根据不同的环境情况，将球机转动对准到进入到待追踪区域的移动目标上，下面将根据球机安装的不同位置，简要分析不同情况下球机该如何转动。

球机安装位置一：球机安装在待追踪区域的中心，如下图：其中有两个坐标系，大写X、Y表示待追踪区域的坐标系，是CC2530传感器节点所在的坐标系，人在该坐标系中的位置为（Xp,Yp），球机在该坐标系中的坐标为(Xc,Yc)；另外小写的x、y表示迷你球机（摄像头）坐标系，它以球机为坐标原点，它的作用是用来计算球机应该转动的角度的，因为球机的摄像头是有一个朝向的，如下图中指向右上方的黑线，这个朝向在球机坐标系中的绝对角度记为Theta_1，如图中蓝色线表示的角度，另外人相对于球机坐标系的角度记为Theta_2，如图中紫线表示的角度，注意这两个角度都是绝对角度。

在得到两个绝对角度后，只需相减便可得出，球机要对准区域内的人时需要转动的水平角度（两个角度之差），以及转动方向了（Theta_1比Theta_2小就左转，如图，反之亦然）。

那现在关键是如何得到两个角度，球机朝向角Theta_1是球机目前的朝向角，由于球机每次上电后会转动到一个固定的位置，相当于复位，所以我们在安装球机时可以先把它上电，让它转动到这个固定位置，然后断电，将球机朝向Y轴或者X轴安装，这里考虑朝向Y轴安装，安装完后球机朝向角Theta_1就是90°了，以后球机每次转动，都记下转动的角度大小，以及转动方向，例如球机向右转动了180°之后，那么球机现在的角度就是270°（90-180 + 360）了，供下次计算角度偏差使用。

另一个角度Theta_2是人相对于球机坐标系的角度，这可以通过球机坐标和人的坐标（在XoY坐标系中的坐标）计算出来，这里就不赘述了。

得到两个角度后，就可以得到球机需要转动的角度以及转动方向了，这里只讨论左右转动角度，球机在垂直方向暂且固定在45°。

迷你高速球型摄像机安装和操作手册V1.2在使用本产品之前，敬请您仔细阅读本操作手册安全注意事项1．安装设备时，请安装于具有足够承受力的位置。

2．不要在超出限定的温度、湿度或电源规格的状态下使用本产品。

3．球机使用电源：DC12V/2A。

球机输入额定电压会在球机底座或相应的地方标明。

4．不要用强烈的或磨损性洗涤剂清洗设备。

清理污垢时，应以干布清理，污垢不易清除时，可用中性清洗剂轻拭干净。

5．禁止在易燃、易爆的危险区域存储、安装和使用本产品。

6．镜头上如果有尘灰，请使用专用镜头纸擦拭。

1．运输及保管过程中要防止重压、剧烈振动和浸泡等对产品造成的损坏。

2．使用中必须遵守各项电气安全标准，配用本机自带的专用电源。

RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离，必要时还要做好防雷击、防浪涌等防护措施。

3．请勿将任何异物或流体物质渗入机器中，以免损坏机器。

4．无论是使用中或非使用中，绝不可以使摄像机瞄准太阳或其它的强光物体。

5．本产品内部并无用户可自行维修的部件。

当机器有故障时，请勿轻易对机器进行任何修理操作，应先参照说明书查出故障，查不出原因则请专业人员维修。

有关维修工作，必须由我公司授权的维修人员进行。

自购买之日起整机保修三年（注：摄像机保修一年）安装目录一、安装说明 (1)1、外型尺寸图 (1)2、产品的安装方式 (2)3、黑罩的拆装方式 (4)二、摄像机的安装方式 (5)三、RS485总线的常识 (8)操作目录一、功能介绍 (11)二、菜单设置 (12)三、技术参数 (21)四、简易故障排除 (22)一、安装说明1.产品的外型尺寸图图1a)吸顶式安装图2图3b)室内壁挂式安装图4图5c)室外壁挂式安装图6图72．产品的安装方式1)吸顶式安装步骤。

a)打开产品包装，小心取出球机及其附件。

b)根据尺寸图在天花板上打好3个安装孔（如图8所示）。

c)用螺丝把球机底座固定到天花板上（如图8所示）。

3.2.1安装高速球机支架，根据需要将电源线、报警输入输出线、视频线、控制线穿出支架。

如图不同类型的支架安装方式请参考第四章
3.2.2 悬挂类系列从上球罩包装箱里取出上球罩，将上球罩安装到各类支架上，如是室外高速球安装时，需要做好支架与上球罩的防水工作，请在外罩与支架处缠上生料带，如图示
3.2.3将电源线、报警输入输出线、视频线、控制线连接在上球罩接线板的各个接口上。

如图示
⑴报警输入线和辅助输出接口请参考本章3.4节
⑵电源接口和RS-485控制接口接线示意图如下图
3.2．4 接线完成后，检查并整理各类电缆线。

将盖板盖好，用一字螺丝刀将固定螺丝扭紧盖板。

如图示(图示为底盒组件正面)
3.2.5 从球芯包装箱里取出球芯，设置球机地址和波特率等参数。

球机机芯底盘，如图所示，在底板上有SW1、SW2两个拨码开关，用来设置球机的地址码、摄像机型号、波特率、控制协议等参数，具体设置方法见3.3“开关设置”。

3.2.6将球芯安装到上球罩上，将一体化球芯的红色卡扣和绿色卡扣与上球罩的红色标签和绿色标签相对应，然后先将绿色卡扣插入上球罩，后将红色卡扣插入上球罩，直到两边的卡扣都发出滴答的声音为止。

如图示
3.2.7安装下球罩
3.2.7.1将O形圈安装到下球罩外圈的凹槽上。

3.2.7.2将上球罩安全带末端接到下球罩内壁的螺栓上并用螺帽固紧。

3.2.7.3将下球罩推进上球罩里，对准安装螺丝孔，装上两个安装螺丝。

DQ8807DQ8807高速球型摄象机 高速球型摄象机使用说明DQ8807高速球型摄象机高速球型摄象机使用说明使用说明产品概述一、产品概述DQ8807高速球型摄像机是机、光、电一体化的高科技监控产品。

本产品采用全数码控制，设计精巧简单，使用精密步进电机驱动，反应快速灵敏、定位准确、运转平稳、操控自如。

同时，摄像机自动适应环境明暗和目标远近的变化。

可任意设置227个预置位和8个巡视组，具有4防区自动定位追踪能力。

实现了真正意义上的全方位、全天候、高清晰、智能化监视。

本产品具有掉电记忆功能，自动恢复掉电前的工作状态，使系统更加安全可靠。

提供支架安装、吊装、吸顶等多种安装方式，优化了系统部件之间的连接，既提高了系统的可靠性又便于安装和维护。

本高速球型摄像机适用于各行各业大面积、活动目标的监视。

如智能大厦、银行保安、城市道路、电力部门、机场、车站监控等。

理念创新：DQ8807力图做到光机电人无缝配合，让操作者产生随心所欲的感觉。

便捷拨码：拨码只须拆下护罩而不必拆下球体。

优化起、制动：采用最新的DSP算法，使起动、制动快速平顺。

低功耗：满负载（含SONY摄象机）峰值电流800mA。

技术指标二、技术指标高速球型摄像机技术参数术参数1．高速球型摄像机技术参数供电电源 DC12V ±5%功率消耗 15W通信方式 RS485总线通信波特率 1200／2400／4800／9600 bps可选水平旋转速度 每秒0.4º-360º（1-64级变速）水平旋转范围 360º无限制转动俯仰旋转速度 每秒0.4º-270º（1-64级变速）俯仰范围 0º-90º自动翻转功能 垂直90º时可自动水平翻转180º变焦速度自动控制 云台的控制速度根据变焦的长短自动调节2点扫描 随意可设2点扫描速度 1-64级可设2点扫描停留时间 1-60秒可设227个预置位本机预置位数量8个巡视组到每个预置位速度 1-64级可设，每秒0.4º-360º每个巡视点停留时间 1-60秒可设每个巡视组巡视点数量 2-64个巡视点随意可设报警输入端口数量 4个报警继电器输出（常闭） 1个 断开条件：断电或检测到入侵风扇、加热器（选配） 风扇，加热器自动启动AC220V环境温度 室内球：（0ºC—+40ºC） 室外球：（-40℃-+60℃）环境湿度 ≤95%无结露现象2．高速球型摄像机的镜头参数一体化摄像机))高速球型摄像机的镜头参数((内置SONY一体化摄像机型号 SONY 18倍彩色/SONY 18倍彩色转黑白(日夜两用)同步方式 内同步/外同步扫描方式 2：1隔行扫描清晰度 >480线最低照度 0.7Lux/0.002Lux光圈 自动/手动聚焦 自动/手动变焦率 光学18倍焦距 4.1/73.8mm图像角度 广角47º，远角2º背光补偿 背光补偿白平衡 自动增益控制 自动信号制式 NTSC/PAL信噪比 ＞55dB视频信号输出 1.0±0.2Vpp三、拨码设置拨码设置在球机未安装前，请首先确认系统中的控制主机所使用通信协议、波特率及本机地址码，然后将拨码开关设置成与控制系统完全一致，其对应的拨码开关位置及连接线见下图：SW1SW21.球型摄像机地址设定球型摄像机地址设定高速球型摄像机在使用前需要设定地址码，地址码由PCB板上八位拨码开关（SW1）设置，采用二进制8421码。

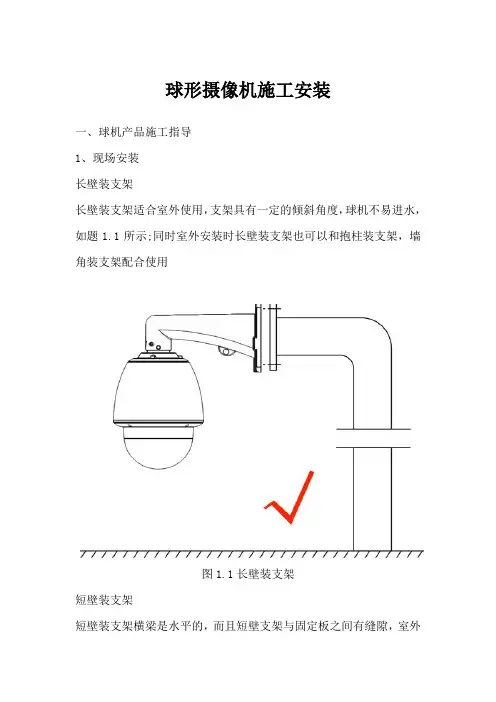

球形摄像机施工安装一、球机产品施工指导1、现场安装长壁装支架长壁装支架适合室外使用，支架具有一定的倾斜角度，球机不易进水，如题1.1所示;同时室外安装时长壁装支架也可以和抱柱装支架，墙角装支架配合使用图1.1长壁装支架短壁装支架短壁装支架横梁是水平的，而且短壁支架与固定板之间有缝隙，室外环境易进水，如图1.2所示。

图1.2短壁装支架吊装支架吊装支架不合适室外使用，因为吊装支架与固定吊板之间有缝隙，室外环境易进水，即使采取打玻璃胶或缠绕电工胶带布等预防措施最终也不可能解决防水问题，如图1.3所示。

图1.3吊装支架使用客户自定义支架自定义支架预留好内螺纹接口，智能球可直接旋入该自定义支架，如图1.4所示图1.4自定义支架注意事项：①、室外球安装推荐使用长壁装支架。

②、室外球安装不能使用短壁装支架，会造成球机进水。

③、用户自选支架安装推荐使用连接口为内螺纹的支架，同时需确保支架的防水性能④、用户自选支架安装若使用支架为外螺纹支架，同时需确保支架与球机. 使用支架为外螺纹支架，同时需确保支架与球机连接的转接器件2、防静电﹑防干扰﹑防雷﹑防浪涌智能球接地介绍水泥杆接地当智能球的安装环境和大地是相对绝缘的，例如智能球安装在水泥杆或水泥墙上，在控制中心本地进行规范接地即可，如图2.1所示。

图2.1水泥杆接地注意：如果智能球安装在雷电多发地区，则需要对智能球进行就近接地，释放雷击等高能量，防止智能球损坏，如2.2图2.2水泥杆防雷接地注意：如果按照图2.2进行防雷接地时视频有干扰，智能球可以尝试断开黄绿双色连接线，如图2.3所示;黄绿双色连接线如图2.6所示。

图2.3智能球断开黄绿双色连接线示意图金属杆接地当智能球的安装环境和大地是连通的，例如智能球安装在金属杆上，如果金属杆接地良好，且智能球和金属杆导通良好，则直接借助金属杆接地即可，否则需要对每个智能球做单独接地，同时必须在控制中心本地进行规范接地，如图2.4所示。
