高速球机被忽略的许多细节问题

高速球摄像机设置与调试
我想大家在大街上都看到过一些球形的摄像头，那些摄像头是普通的一些摄像头，那么今天小编为大家介绍一下高速球摄像头，欢迎大家阅读！
首先我们要知道高速球摄像机是怎样安装的?高速球摄像机在摄像安装之前是有一定的规范的，否则的话它的信号会互相的干扰，这样的话会在突发情况是难以将一些信号传递回来，会造成很大的失误，而在安装高速球摄像机的时候应该在外部才去防雷措施，这样的话它只在哪一个天气状况都可以进行很好的运行。

其次我们来看一下它设备的设置方式，因为高速摄像头设备是通过微拨开关设置来识别，因此必须设置正确的地址代码，这样的话才能确保高速摄像头的正常工作，一般来说，我们的高速摄像头是有很多种兼容的协议的，而不同的协议也是它可以独自去适应各种地方的需求，所以也不需要我们去单独设置，我们在设置的时候只需要将它设置成自动连接就可以了，还要认识到位移是用来设置高速摄像头的地址信息，还是y2是设置通信线的，有其他一些接口的设置，所以大家一定要清楚各个协调的设置功能。

最后我们要知道每款高速摄像头在设置完成之后，还需要进行单独的调试，为什么要进行单独的调试，这样能减少全系统调试的负担，在调试的时候我们要注意看，高速摄像头的输出图像与转动等一些功能，如果功能是好的，那么说明安装完毕设置成功，但是这个还得需要时间去检验，一般来说，检验的周期是一个定数，由于高速摄像头的质量不一样，所以检验的周期长短也不一样，这个需要具体问题具体对待了，但是检验是必须的。

关于高速摄像机的设置小编就介绍到这里，从安装调试设置再到调试这一系列过程，每一个过程都需要我们的人，去精心的去设置，必要的时候还需要*人员去进行设置安装，这样可以保*它的工作效率。

[键入文字]
高速球机安装注意事项360度零死角监控
高速球机是一种智能化摄像机前端，全名叫高速智能化球型摄像机，或者一体化高速球智能球，或者简称快球，简称高速球机。

高速球机是监控系统最复杂和综合表现效果最好的摄像机前端。

安全问题无处不在，为了保护人们在公共场合的人身安全和维护社会的正常秩序，一般在人多的场合中都会安有摄像机，高速球机就是其中的一种。

较其他摄像机相比，高速球机监控的范围更大，零死角的监控更是让人放心。

 现在在我们的日常生活中，这些摄像机是非常常见的。

比如，城市的十字路口、员工宿舍的大门、超市商店里的角落都有监控摄像机的存在。

这些高速球机安装，使我们不必再花费巨大的时间去防偷或者是防盗。

对警察抓捕犯罪分子和处理交通法规都提供了巨大的帮助。

既然高速球监控摄像机那么普及，今天我就来为大家介绍一下高速球机安装时哪些需要特别注意的地方吧！
 高速球机品牌
 1.全睿高速球机
 全睿QR-HNP-4200P-MIT：产品类型网络摄像机。

产品外形球机。

有效像素200万。

焦距：2.8mm-12mm。

光学变焦：4倍光学变焦，16倍数字变焦。

键控速度：水平键控速度：0.1°-160°/s，垂直键控速度：0.1°-120°/s。

 全睿QR-HCD-1703R-ZD：产品类型：模拟摄像机(球机)。

产品功能：红外灯。

成像
1。

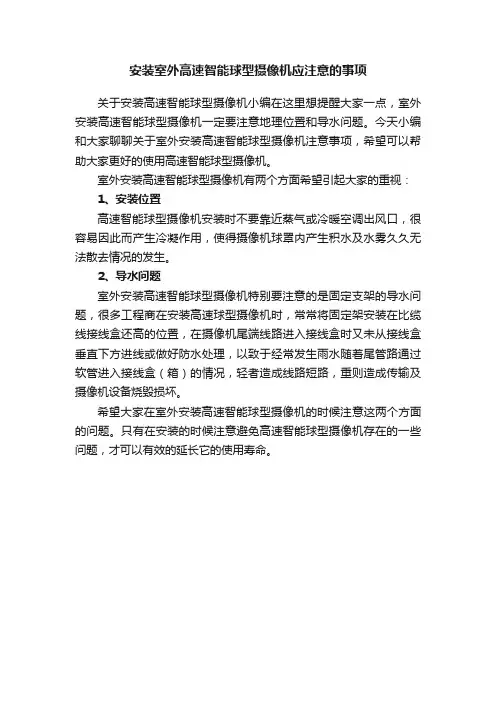

安装室外高速智能球型摄像机应注意的事项
关于安装高速智能球型摄像机小编在这里想提醒大家一点，室外安装高速智能球型摄像机一定要注意地理位置和导水问题。

今天小编和大家聊聊关于室外安装高速智能球型摄像机注意事项，希望可以帮助大家更好的使用高速智能球型摄像机。

室外安装高速智能球型摄像机有两个方面希望引起大家的重视：
1、安装位置
高速智能球型摄像机安装时不要靠近蒸气或冷暖空调出风口，很容易因此而产生冷凝作用，使得摄像机球罩内产生积水及水雾久久无法散去情况的发生。

2、导水问题
室外安装高速智能球型摄像机特别要注意的是固定支架的导水问题，很多工程商在安装高速球型摄像机时，常常将固定架安装在比缆线接线盒还高的位置，在摄像机尾端线路进入接线盒时又未从接线盒垂直下方进线或做好防水处理，以致于经常发生雨水随着尾管路通过软管进入接线盒（箱）的情况，轻者造成线路短路，重则造成传输及摄像机设备烧毁损坏。

希望大家在室外安装高速智能球型摄像机的时候注意这两个方面的问题。

只有在安装的时候注意避免高速智能球型摄像机存在的一些问题，才可以有效的延长它的使用寿命。

随着“平安城市”不断扩展，高速球型摄像机的发展也越来越快，它以其独的功能即360°旋转功能，能监测到所有区域范围;具有安装方便，简化了布线和管理过程;集成化、智能化的程度高等特点使高速球型摄像机成为监控领域的宠儿。

球机的安装安装球机前应严格按照电气规范进行管线敷设，将强电与弱电信号线隔离穿敷，避免干扰。

在室外空旷环境，应采取独立的外部防雷措施。

球机本身也应保持良好的接地，防止静电累积等对球机产生影响。

安装时要正确接好电源线、通信线和视频线，连接时要仔细参照安装说明的要求，以确认通信方式和相应的引脚定义。

一般地，设备应在施工后期安装，以避免施工现场的大量粉尘侵入球机，直接影响其使用效果和寿命。

设备调试控制设备通过由微拨开关设置的地址码来识别球机。

所以正确设置地址码，确保球机的正常通讯。

以Pelco的球机为例，微拨开关可设置通讯波特率和球机的通讯地址。

球机通常会兼容多种协议，如Pelco球机兼容同轴、Pelco-D、Pelco-P，不同协议间球机具备自适应功能，无需再单独设置。

SW1用来设置球机的地址信息;SW2是通信线以菊花链方式连接时设置球机的终端信息，如最远端的球机应设置为终端状态;SW3用来设置球机与控制设备间的通信波特率，所示用6、7、8号微拨开关的不同组合可以选择不同的波特率。

1~5号拨码开关用来选择其它一些辅助功能。

每个球机安装完毕后应首先进行单体调试，这样可以减少全系统调试时的负担。

Pelco的球机提供RJ45接口用于单体调试。

通过RJ45接口把球机与调试工具包连接起来，可以调试球机的输出图像、云台转动、镜头拉伸等。

亦可进入球机菜单，进一步做初始设置。

调整主机、加电测试将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给球机加电测试：选择球机的控制端口：第一步：把变倍镜头或一体机、云台的电缆接入球机(不可带电操作!!!)：参照镜头或一体机、云台的说明书、标签，对照球机的接线图，仔细准确地把所有电缆接入球机的接线端子，两者的接口必须完全对应连接。

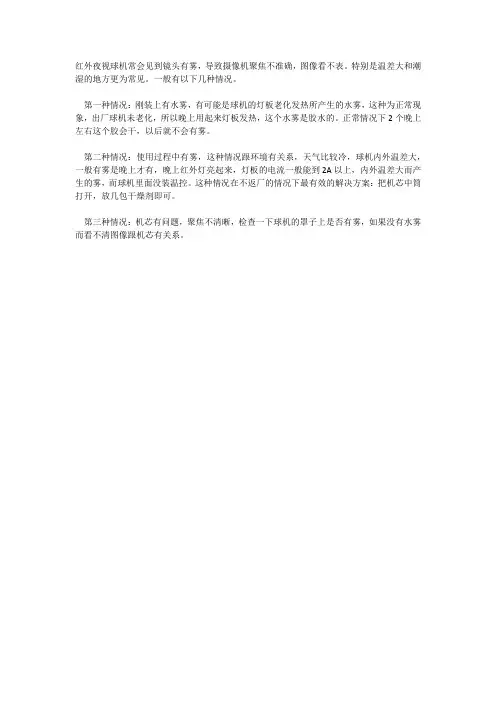

红外夜视球机常会见到镜头有雾，导致摄像机聚焦不准确，图像看不表。

特别是温差大和潮湿的地方更为常见。

一般有以下几种情况。

第一种情况：刚装上有水雾，有可能是球机的灯板老化发热所产生的水雾，这种为正常现象，出厂球机未老化，所以晚上用起来灯板发热，这个水雾是胶水的。

正常情况下2个晚上左右这个胶会干，以后就不会有雾。

第二种情况：使用过程中有雾，这种情况跟环境有关系，天气比较冷，球机内外温差大，一般有雾是晚上才有，晚上红外灯亮起来，灯板的电流一般能到2A以上，内外温差大而产生的雾，而球机里面没装温控。

这种情况在不返厂的情况下最有效的解决方案：把机芯中筒打开，放几包干燥剂即可。

第三种情况：机芯有问题，聚焦不清晰，检查一下球机的罩子上是否有雾，如果没有水雾而看不清图像跟机芯有关系。

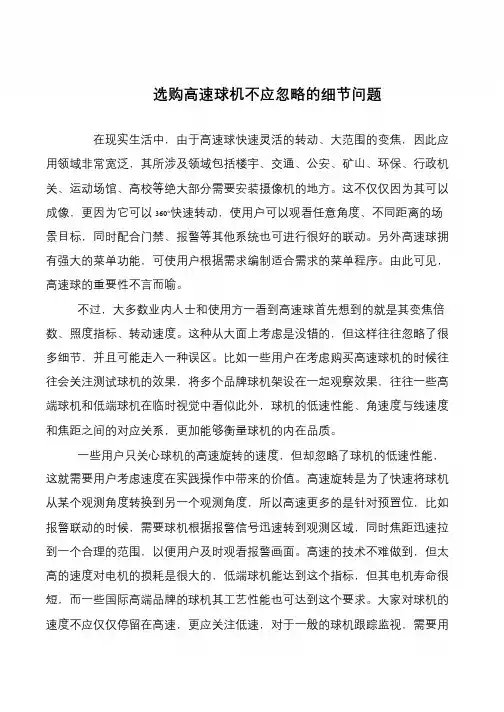

选购高速球机不应忽略的细节问题
在现实生活中，由于高速球快速灵活的转动、大范围的变焦，因此应用领域非常宽泛，其所涉及领域包括楼宇、交通、公安、矿山、环保、行政机关、运动场馆、高校等绝大部分需要安装摄像机的地方。

这不仅仅因为其可以成像，更因为它可以360°快速转动，使用户可以观看任意角度、不同距离的场景目标，同时配合门禁、报警等其他系统也可进行很好的联动。

另外高速球拥有强大的菜单功能，可使用户根据需求编制适合需求的菜单程序。

由此可见，高速球的重要性不言而喻。

不过，大多数业内人士和使用方一看到高速球首先想到的就是其变焦倍数、照度指标、转动速度。

这种从大面上考虑是没错的，但这样往往忽略了很多细节，并且可能走入一种误区。

比如一些用户在考虑购买高速球机的时候往往会关注测试球机的效果，将多个品牌球机架设在一起观察效果，往往一些高端球机和低端球机在临时视觉中看似此外，球机的低速性能、角速度与线速度和焦距之间的对应关系，更加能够衡量球机的内在品质。

一些用户只关心球机的高速旋转的速度，但却忽略了球机的低速性能，这就需要用户考虑速度在实践操作中带来的价值。

高速旋转是为了快速将球机从某个观测角度转换到另一个观测角度，所以高速更多的是针对预置位，比如报警联动的时候，需要球机根据报警信号迅速转到观测区域，同时焦距迅速拉到一个合理的范围，以便用户及时观看报警画面。

高速的技术不难做到，但太高的速度对电机的损耗是很大的，低端球机能达到这个指标，但其电机寿命很短，而一些国际高端品牌的球机其工艺性能也可达到这个要求。

大家对球机的速度不应仅仅停留在高速，更应关注低速，对于一般的球机跟踪监视，需要用。

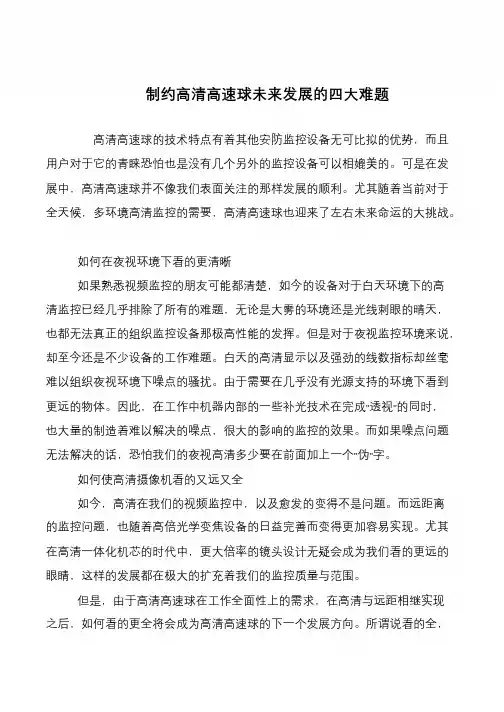

制约高清高速球未来发展的四大难题
高清高速球的技术特点有着其他安防监控设备无可比拟的优势，而且用户对于它的青睐恐怕也是没有几个另外的监控设备可以相媲美的。

可是在发展中，高清高速球并不像我们表面关注的那样发展的顺利。

尤其随着当前对于全天候，多环境高清监控的需要，高清高速球也迎来了左右未来命运的大挑战。

如何在夜视环境下看的更清晰
如果熟悉视频监控的朋友可能都清楚，如今的设备对于白天环境下的高清监控已经几乎排除了所有的难题，无论是大雾的环境还是光线刺眼的晴天，也都无法真正的组织监控设备那极高性能的发挥。

但是对于夜视监控环境来说，却至今还是不少设备的工作难题。

白天的高清显示以及强劲的线数指标却丝毫难以组织夜视环境下噪点的骚扰。

由于需要在几乎没有光源支持的环境下看到更远的物体。

因此，在工作中机器内部的一些补光技术在完成”透视”的同时，
也大量的制造着难以解决的噪点，很大的影响的监控的效果。

而如果噪点问题无法解决的话，恐怕我们的夜视高清多少要在前面加上一个”伪”字。

如何使高清摄像机看的又远又全
如今，高清在我们的视频监控中，以及愈发的变得不是问题。

而远距离的监控问题，也随着高倍光学变焦设备的日益完善而变得更加容易实现。

尤其在高清一体化机芯的时代中，更大倍率的镜头设计无疑会成为我们看的更远的眼睛，这样的发展都在极大的扩充着我们的监控质量与范围。

但是，由于高清高速球在工作全面性上的需求，在高清与远距相继实现之后，如何看的更全将会成为高清高速球的下一个发展方向。

所谓说看的全，。

高速球监控摄像机故障怎么解决(一篇)高速球监控摄像机故障怎么解决 1一般球型摄像机的安装故障排除法1.球机通电无动作，无图像，指示灯不亮·检查电源线是否接错：如接错请按照正确的方法连接电源线。

·检查供电电源是否损坏：如电源损坏请更换确保未被损坏的供电电源。

·检验保险管是否损坏：如有损坏请更换确保未被损坏的保险管。

·检验电源线是否接触不良：如接触不良，请重新连接好电源线，或更换电源线。

2.通电有自检，有图像，不能控制·检查球机地址码、波特率设定是否有误：如有误请设置相匹配的地址码和波特率。

·检查协议设置是否正确：如有误请设置相对应的协议。

·检查RS485控制线连接是否正确：如有误请按照正确的方法连接。

3.自检无法进行，有图像但伴有噪音·检验是否机械故障：请修正球机内部机械结构，如摄像机倾斜请摆正。

·可能电源功率不够：请更换符合要求的电源，尽量把开关电源放在球机附近。

4.图像不稳定·更换合格的视频线，检验是否视频线接触不良。

·可能电源功率不够：请更换符合要求的电源，并尽量把开关电源放在球机附近。

5.画面模糊·可能聚焦为手动状态，控制球机或调用任一预置位，球机可恢复自动聚焦。

·透明罩脏，清洗透明罩6.球机控制不停或延迟·检查控制最远处球机匹配电阻是否加入，在离控制远处的球机如未加入，请加入匹配电阻。

·可能电源功率不够：请更换符合要求的电源，并尽量把开关电源放在球机附近。

球型摄像机使用范围球型摄像机的一大特点就是它的拍摄视角相对一般的摄像镜头来来说，视野范围更广，可以达到全方位无死角的`效果。

所以，一般在监控范围比较广的地方适合应用。

学校：学校是学生学习的场所，安全十分重要。

无论是学生个人的人生安全，还是校园环境的安全，都应该要全面的在监控范围内。

球形摄像机在学校监控中应用比较合适，可以__增加监控力度，减少监控摄像头的安全数量。

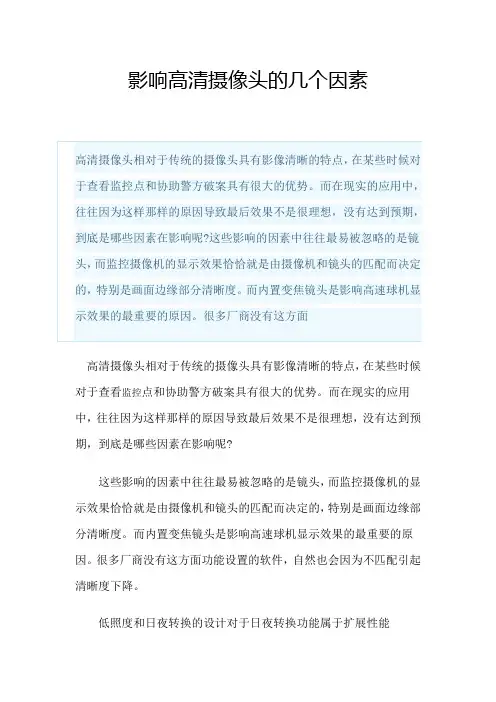

影响高清摄像头的几个因素
高清摄像头相对于传统的摄像头具有影像清晰的特点，在某些时候对于查看监控点和协助警方破案具有很大的优势。

而在现实的应用中，往往因为这样那样的原因导致最后效果不是很理想，没有达到预期，到底是哪些因素在影响呢?
这些影响的因素中往往最易被忽略的是镜头，而监控摄像机的显示效果恰恰就是由摄像机和镜头的匹配而决定的，特别是画面边缘部分清晰度。

而内置变焦镜头是影响高速球机显示效果的最重要的原因。

很多厂商没有这方面功能设置的软件，自然也会因为不匹配引起清晰度下降。

低照度和日夜转换的设计对于日夜转换功能属于扩展性能
主要是存在转换阀值高低不同，转换效果不好，大部分摄像机在8-10Lux左右就开始进行日夜转换，但都没有设计有调节阀值的功能，尤其是球机更是如此，应该针对四季设置自动阀值设置功能可以很好的提升清晰度。

此功能尤其是对于大系统更会有突出的效果。

ISP处理芯片在清晰度提升过程中与噪声抑制的平衡考虑问题
很多厂家在提升清晰度，也相应抬高了噪声。

对于图像画质来说，锐度也是要考虑的重要部分，同时图像的边缘清晰度和层次感也是衡量图像质量好坏的的主要感官指标，因此厂家要综合考虑。

在实际测试中经常会遇到对清晰度的提升却忽略了其它，实际观感效果并不见好。

后焦调节及安装方式考虑
后焦调节的结构设计及微调的精准度，座装和吊装的便捷性均在设计中易被忽视。

另外，前端防雷问题也是容易被忽视或者忘记的一点。

最后，产品开发前期的研发经理，对产品的主要功能，操作，便捷性，实际工程的需要等要给电气工程师，结构工程师，软件工程师提出相应的建议。

以避免研发人员出现闭门造车的问题。

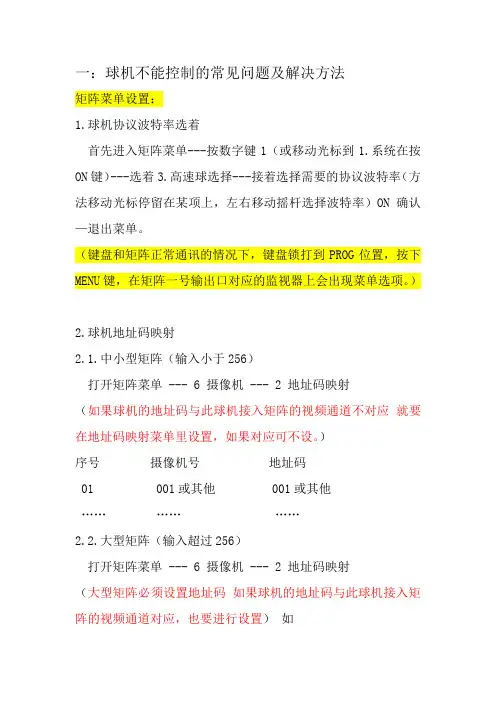

一：球机不能控制的常见问题及解决方法矩阵菜单设置：1.球机协议波特率选着首先进入矩阵菜单---按数字键1（或移动光标到1.系统在按ON键）---选着3.高速球选择---接着选择需要的协议波特率（方法移动光标停留在某项上，左右移动摇杆选择波特率）ON确认—退出菜单。

（键盘和矩阵正常通讯的情况下，键盘锁打到PROG位置，按下MENU键，在矩阵一号输出口对应的监视器上会出现菜单选项。

）2.球机地址码映射2.1.中小型矩阵（输入小于256）打开矩阵菜单 --- 6 摄像机 --- 2 地址码映射（如果球机的地址码与此球机接入矩阵的视频通道不对应就要在地址码映射菜单里设置，如果对应可不设。

）序号摄像机号地址码01 001或其他 001或其他………………2.2.大型矩阵（输入超过256）打开矩阵菜单 --- 6 摄像机 --- 2 地址码映射（大型矩阵必须设置地址码如果球机的地址码与此球机接入矩阵的视频通道对应，也要进行设置）如摄像机号端口号地址码0001 00 （必须是00） 001或者其他地址………………端口电压测试：矩阵主板上CODE2口接球机 458通讯此端口DATA+与DATA-之间的电压基本为0V，但它们对地电压大概有3V。

判断端口是否发码；当矩阵控制不了球机时，可以用458转232转换器将CODE2口的与电脑的COM口连接起来，通过串口调试工具观看当矩阵控制球机是CODE2口是否有数据发出，以判断是什么地方的问题。

有数据发出矩阵没有问题，排查外部设备。

二：电脑与矩阵的232通讯设置（一般用于拼接）矩阵菜单设置：1.打开通讯开关进入矩阵菜单 --- 1.系统 --- 5.DVR选择 --- 5.AP 9600端口连接：232转RJ45连接线的232一端用于连接电脑串口COM1，RJ45一端连接矩阵的RJ45口。

（线的接法是网线的1 2 3线对应接串口的2 3 5，对法是：网线1接串口3，网线2接串口2，网线3接串口5）三：键盘不能控制矩阵问题及解决方法：1.键盘不能与矩阵通讯及键盘上液晶屏无日期时间走动，键盘闪烁灯不闪。

谈制约网络与数字高清高速球应用的因素目前市场上的高清高速球可谓是百家争鸣，尤其是IP高清高速球机，不仅类型丰富，而且是用户、工程商及厂商最为亲睐的高清球机之一。

IP高清高速球的优劣势IP高清高速球机的优势在于：一、IP高清高速球机能提供720P及以上的高清视频监控，较传统的图像清晰度提升一倍以上；二、IP高清高速球机基于联网设备，能有效组建大规模的监控系统；三、IP高清高速球机可通过可视化平台管理软件统一管理；四、研制IP高清高速球机的厂商众多，各厂商的技术碰撞有利于产品的发展。

IP高清高速球机的缺点在于：一、网络信号传输延迟，存在编解码延迟及网络交换ON转发延迟问题，尤其对于复杂的网络监控系统，视频预览和控制延迟较大；二、网络信号丢包，编码后的网络信号可能会因为网络系统问题丢失数据包，存在丢失视频数据风险；三、网络信号传输数据不安全，尤其在公网中传输视频数据容易被篡改，导致视频数据被窃取。

HD-SDI高清高速球优劣势HD-SDI高清高速球机的优势在于：一、可基于同轴电缆传输，对于很多已经建设的模拟监控系统来说，能利用已有线路完成高清改造，最大限度为用户节约成本；二、产品操作上与传统CSTV系统相似，不同于IP系统需要管理维护人员具备一定的IT应用技能，这对于传统的CCTV安防从业人员来说没有重新学习的成本；三、HD-SDI传输非压缩的高清信号，图像还原效果比IP高清高速球机更真实，视频延时和控制延时比IP高清高速球机更小，这也是很多用户选择HD-SDI高清高速球的关键因素。

HD-SDI高清高速球机的不足在于：一、HD-SDI信号目前最远传输100米，如果要进行远距离传输成本较高；二、HD-SDI设备若要组建大型监控系统，较相同规模的IP监控系统成本高很多。

从目前IP/HD-SDI高清高速球的应用来说，IP高清高速球机市场占比较高。

综合多方面数据分析，用户选择IP高清高速球机的主要因素有几点：一、IP高清高速球机比HD-SDI球机成本低；二、IP高清高速球机具备了视频采集和编码功能，可直接进行数据存储，HD-SDI球机仅完成视频采集，在录像之前需要CT压缩，这又增加了编码设备的成本。

用户使用手册一体化智能高速球安全须知此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。

如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。

注意：无视注意事项，可能会导致伤害或财产损失。

警告事项提醒用户防范潜在的死亡或严重伤害危险。

注意事项提醒用户防范潜在的伤害或财产损失危险。

警告1.请使用提供的电源适配器。

（使用其它电源适配器可能会导致火灾、电击或损坏设备。

）2.请不要将多个球机连接至同一电源适配器。

（超过适配器负载量，可能会产生过多热量或导致火灾。

）3.电源线插头插入电源插座时，请将插头插接牢靠。

4．在墙壁或天花板上安装本产品时，请牢固地固定住球机。

5．如该球机中出现冒烟现象，或产生恶臭，或发出杂音，请立即关掉电源并且将电源线拔掉，并同服务中心联系。

6.如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备。

（对未经认可的修改或维修所导致的问题，海康威视不承担责任。

）注意1.请不要使物体摔落到设备上或大力震动设备，并使设备远离存在磁场干扰的地点。

避免将设备安装到表面震动或容易受到冲击的地方。

（忽视此项可能会损坏设备）2.请不要在高温（超过60℃）或低温（低于－20℃）或高湿度地点安装设备。

（这可能会导致火灾或电击。

）3．在室内使用的球罩，不能暴露安装于可能淋到雨或非常潮湿的地方。

4．避免将设备放在阳光直射地点、或通风不良的地点，或如加热器或暖气等热源附近。

（忽视此项可能会导致火灾危险。

）目录第1章简介错误!未指定书签。

1.1产品说明 ....................................................................................错误!未指定书签。

1.2外观 ............................................................................................错误!未指定书签。

高速球摄像机的故障排除妙招高速球摄像机在安装使用时，经常会遇见些故障，没有图像和图像不清晰等问题。

这些问题可能是设备本身的问题，也有可能是由于图像在传输到监控中心等过程出现的问题。

华天成科技与很多的工程商保持这长久的合作关系，不断的沟通与合作，有着大量的监控现场积累。

下面就一些高速球摄像机的的故障进行详细分析：1、高速球摄像机状况：变压器不良原因分析：电源不稳杂讯过大解决方法：更换变压器2、高速球摄像机状况：线路不良原因分析：接头太多或线路接触不良解决方法：更换线路3、高速球摄像机状况：若干条间距相等的竖条干扰原因分析：由于视频传输线的特性阻抗不是75Ω，因而导致阻抗失配造成的。

或由视频电缆的特性阻抗和分布参数都不符合要求综合引起的。

解决方法：一般靠“始端串接电阻”或“终端并接电阻”的方法去解决。

4、高速球摄像机状况：出现木纹状的干扰原因分析：视频传输线的质量不好，特别是屏蔽性能差,线电阻过大、因而造成信号产生较大衰减。

或是由于供电系统的电源不“洁净”而引起的。

解决方法：换视频线或是增加套管。

电源问题只要对整个系统采用净化电源或在线UPS 供电就基本上可以得到解决。

5、高速球摄像机状况：在监视器的画面上出现一条黑杠或白杠原因分析：最常见的故障现象是50周的工频干扰这种现象多半是由系统产生了地环路而引入了50周的工频干扰(交流电的干扰)所造成的地环路的存在可能是由于信号传输线的公共端在两头都接地而造成重复接地;也可能是信号线的公共端与220V电源的零线短路;或系统中的某一设备的公共端与220V交流电源有短路现象;还有可能是信号线受到由交流电源产生的强磁场干扰(如双方靠得太近)而产生的。

解决方法：解决办法是把变压器接成纵向扼流圈(也称中和变压器)的形式,或采用在传输线上接入“纵向扼流圈”的办法，能较好地消除这类干扰6、高速球状况：线路过长原因分析：线路过长或信号衰减解决方法：由于图像信号的高频端损失过大，或是信号受到干扰。

红外夜视球机常会见到镜头有雾，导致摄像机聚焦不准确，图像看不表。

特别是温差大和潮湿的地方更为常见。

一般有以下几种情况。

第一种情况：刚装上有水雾，有可能是球机的灯板老化发热所产生的水雾，这种为正常现象，出厂球机未老化，所以晚上用起来灯板发热，这个水雾是胶水的。

正常情况下2个晚上左右这个胶会干，以后就不会有雾。

第二种情况：使用过程中有雾，这种情况跟环境有关系，天气比较冷，球机内外温差大，一般有雾是晚上才有，晚上红外灯亮起来，灯板的电流一般能到2A以上，内外温差大而产生的雾，而球机里面没装温控。

这种情况在不返厂的情况下最有效的解决方案：把机芯中筒打开，放几包干燥剂即可。

第三种情况：机芯有问题，聚焦不清晰，检查一下球机的罩子上是否有雾，如果没有水雾而看不清图像跟机芯有关系。
