高速球安装说明书

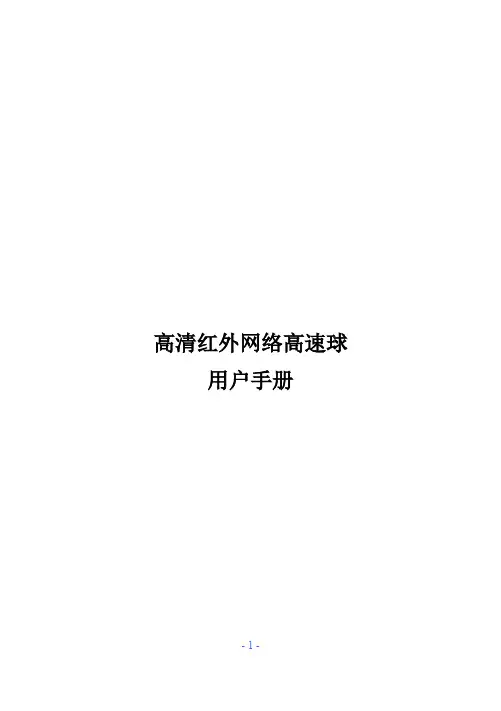

高清红外网络高速球用户手册一、技术指标1.1 球机技术参数供电电源DC15V±10％（4A）最大功耗25W(高亮度红外灯开启)通信波特率4800bps（固定设置）手动水平旋转0.5º～120º/S，调预置位时最高速度为350º/S。

速度手动垂直旋转0.5º～60º/S，调预置位时最高速度为120º/S。

速度水平旋转范围360º无限制转动垂直旋转范围0 º～90º自动翻转功能垂直90º时可自动翻转180º变焦速度自动云台控制速度根据变焦的长短自动调节控制左右扫描随意可设左右扫描速度低、中、高3档速度可选360度扫描低、中、高3档速度可选花样扫描4组预置位个数128个巡航组4组巡航组巡视点每组可设16个预置位数量看守位功能支持雨刷手动开启或关闭报警接口4路输入，1路输出(选配)红外光源大功率红外灯红外灯控制光敏模式或摄像机模式红外灯亮度设置自动/手动，可手动开启红外灯亮度低、中、高模式面部识别距离100m红外灯最大功耗13W环境温度-25℃～60℃相对湿度≤95%无结露现象球机重量6Kg（含支架）防护等级IP661.2 内置摄像机技术参数索尼摄像机技术参数（型号：FCB-EH6300)影像传感器1/2.8-type ‘Exmor’ CMOS有效像素327万最低照度0.095lux (ICR 开，F1.6，50IRE)近摄距10mm(W)～1000mm(T)（默认300 mm)光圈值F1.6(W)～F3.5(T)聚焦自动/手动/触发等多种模式可选变焦率20倍光学变倍，12倍数字变倍焦距f=4.7mm(广角端) ～94mm(远程)图像角度55.4°(广角端) ～2.9°(远程)电子快门1/1 to 1/10，000 s，22步可选白平衡自动/手动/室内/室外等多种模式可选增益控制自动/手动重量约260g尺寸(W×H×D) 50x60x87.9mm工作温度-5°C to 60°C储存温度-20°C to 60°C最大功耗 3.8WJG摄像机技术参数（型号：JG-3NCM81-G20AH）影像传感器1/2.8’CMOS有效像素327万通信接口VISCA protocol (CMOS 5V)最低照度0.04lx (ICR开， 1/30sec)工作距离10mm(W) ～ 1000mm(T)同步方式内同步扫描方式2：1逐行扫描光圈自动光圈值F1.6(W)～F3.5(T)聚焦自动/手动变焦率20倍光学变倍，12倍数字变倍焦距f=4.7mm(广角端)～94mm(远程)图像角度55.9°(广角端)～2.9°(远程)电子快门自动/手动白平衡自动/手动增益控制自动/手动ICR切换自动/手动镜像上下/左右图像调节清晰度/对比度/色彩增强/亮度重量约200g尺寸(W×H×D) 50x60x88mm工作温度‐5℃～+60℃最大功耗 3.4W1.3 网络技术参数处理器达芬奇TMS320DM368接入方式以太网视频压缩标准H.264音频压缩标准AMR，G.711最大帧率25帧/秒视频分辨率1920*1080(1080P) ，720*576(D1)，352*288(CIF)，176*144(QCIF) 码流类型双码流。

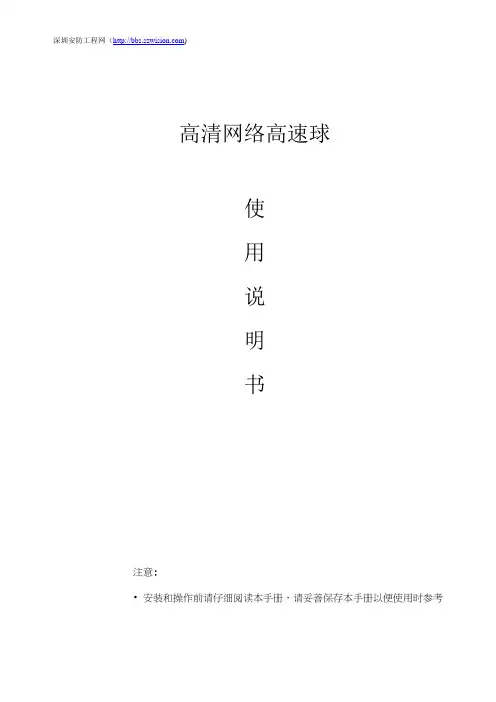

高清网络高速球使用说明书注意:•安装和操作前请仔细阅读本手册，请妥善保存本手册以便使用时参考目录一.产品概述 (4)二.功能特点 (4)2.1.网络功能 (4)2.2.客户端软件及安装使用说明 (4)2.3.变焦限速功能 (4)2.4.预置点功能 (4)2.5.自动扫描功能 (4)2.6.自动巡航功能 (5)2.7.花样扫描功能 (5)2.8.自动翻转功能 (5)2.9.彩色/黑白转换功能 (5)2.10.自动聚焦功能 (5)2.11.背光补偿功能 (5)2.12.云台变倍同时操作功能 (5)三.性能特点 (5)3.1.内置网络视频服务器 (5)3.2.内置解码器 (6)3.3.内置自动聚焦高清彩色摄像机 (6)3.4.技术参数 (6)四.通过客户端访问控制网络球的操作 (7)4.1.预置位设置 (7)4.1.1.添加预置位 (8)4.1.2.删除预置位 (9)4.1.3.调用预置位 (9)4.2.巡航组操作 (10)4.3.云台控制（PTZ） (10)4.3.1.镜头调整 (10)4.3.2.360度不停运转 (11)五.网络球安装 (11)5.1.网络球拨码开关设置 (11)5.1.1 进入拨码开关设置 (11)5.1.2拨码开关设置 (12)5.2.安装 (12)六.日常维护及常见简易故障说明 (16)6.1.日常维护----透明罩清洁 (16)6.1.简易故障排除 (16)注意事项在开始安装和使用高清网络高速球（以下简称“球机”）前，请先阅读以下的信息：电气安全在本产品安装使用中必须严格遵守当地各项电气安全标准。

小心运输运输、保管及安装过程中要防止重压、剧烈振动、浸泡等对产品造成的损坏，无论工程商发货还是返回工厂维修，若因采用装配后整体运输方式而造成的任何产品损坏，不属保修范围。

小心安装不可将本机颠倒安装：对机芯要轻拿轻放，勿用力挤压各结构部件，否则可能引起机械故障。

球机下罩属于高级光学产品，避免用手直接触摸，以免球罩划伤，影响图像质量。

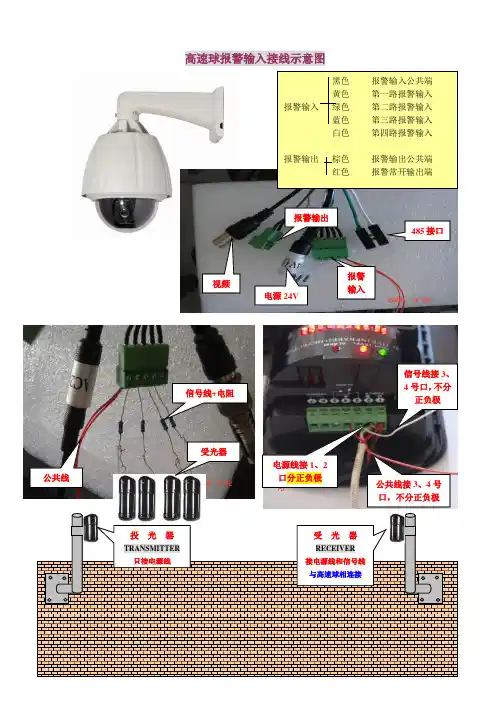

高速球报警输入接线示意图485接口报警输出报警输入电源24V视频受光器公共线信号线+电阻监控主机（嵌入式硬盘录像机）报警输入示意图海康7204H-S1－USB接口；2－视频输入接口；3－视频输出接口；4－音频输入接口；5－音频输出接口；6－LAN网络接口；7－VGA 视频输出接口；8－报警输入/输出接口、RS-485输入/输出接口；9－DC+12V直流电源输入接口；10－电源开关；11－接地端。

录像机报警弹屏福克斯总线制报警系统接线示意图总线制主机说明书编程错误：P24 例如22防区 输入程序地址：【0052】--------》即防区号 + 30 输入数据位：01：【0】-------》应改为2非【0】 输入数据位：02：【1】-------》应改为2非【1】 请参看下编程注意的第5项。

机器本身自带8个防区，如果扩展，可再扩展240扩展时需要加模块，同时需在机器的82.2千欧电阻。

注意：模块接线方法请按说明书指示正确连接。

模块上有一组白色键是调节防区号用的，请看线上表的白色纸条，如果按键在上边表明是上边的那个数字代表的防区，例如5号键在上，8号键在上表示防区现在是8+1=9防区。

连线时注意：请参照右图：对射+47k 欧电阻+模块 编程时注意：1、报警主机正常时键盘状态：电源灯闪，准备灯亮，颜色绿色2、布防：输入 1 2 3 4 布防键3、撤防：撤防键 1 2 3 4 撤防键4、#代表前翻键，*代表后翻键，长按*字键5S 退出编程5、编程举例 以下括号里及X 是指要输入的当编程时 首先输入9876#0----》地址=（00XX ）-- 输入数字防区（X ） (X) # *按5秒退出。

例如9防区就是9876#0→ 0039→0→9→#-→*5秒钟例如12防区9876#0→ 0042→1→2→#-→*5秒钟例如22防区9876#0→ 0052→2→2→#-→*5秒钟高速球安装说明书1、安装方式及选配器件高速球安装方式及选配器件见表1：表1：高速球安装方式及选配器件将机芯内部提供的BNC视频接口直接插入到摄像机视频输出接口。

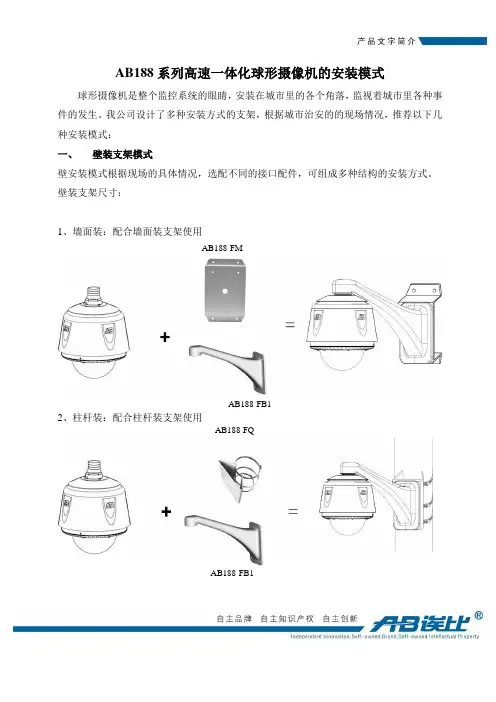

AB188系列高速一体化球形摄像机的安装模式球形摄像机是整个监控系统的眼睛，安装在城市里的各个角落，监视着城市里各种事件的发生。

我公司设计了多种安装方式的支架，根据城市治安的的现场情况，推荐以下几种安装模式：
一、壁装支架模式
壁安装模式根据现场的具体情况，选配不同的接口配件，可组成多种结构的安装方式。

壁装支架尺寸：
1、墙面装：配合墙面装支架使用
AB188-FM
AB188-FB1
2、柱杆装：配合柱杆装支架使用
AB188-FQ
AB188-FB1
3、外墙角装：配合外墙角装支架使用
AB188-FW
AB188-FB1
二、室外吊装
AB188-FD20
AB188-FD
很多城市治安中都使用室外吊装的安装模式，如上图，这种模式支架配件可根据用户的安装情况，有部分可以省略。

如下图
扬州瘦西湖东莞城市治安
三、横杆装
AB188-FL
AB188系列室外球形摄像机还有房顶装、隧道装、壁安装等多种方式可以选配，组合自由灵活，可以满足不同现场的不同需求。

防爆高清一体化高速球型摄像机使用说明书 V1.0.1浙江大华系统工程有限公司防爆标志：Exd ⅡC T6 Gb/DIP A20 TA ，T6前言概述本文档详细描述了安装前设置、吸顶式安装、壁挂式安装等内容。

符号约定危险警告注意表示能帮助您解决某个问题或节省您的时间。

表示是正文的附加信息，是对正文的强调和补充。

重要安全须知以下是关于产品的正确使用方法以及预防危险、防止财产受到损失等内容，使用设备前请仔细阅读本说明书并在使用时严格遵守，阅读后请妥善保存说明书。

●在为设备供电之前，请确保所供电源和设备铭牌上的要求一致。

●设备出厂时留有长约2.5米的控制电缆，在与防爆控制箱连接的时候，应当使用防爆挠性管。

●所有防爆零部件无裂纹和无影响防爆性能的缺陷。

●内、外接地应当可靠。

●对设备进行维护和检修之前，请切断电源。

●请妥善保管好产品包装箱，以便在日后运输时使用。

●核查安装空间及安装地点构造的强度，要求具有8倍的安全系数。

●如果设备工作不正常，请联系购买设备的经销商或最近的服务中心，请勿以任何方式拆卸或修改设备。

（对未经认可的修改或维修所导致的问题，本公司不承担责任。

）●潜在静电电荷危险，电气设备在正常使用、维护和清洁时避免由静电电荷引起点燃危险，使用在爆炸性环境中时，不应触碰和擦拭设备。

如必须更换、擦拭、触碰，则应在环境场所无爆炸性危险气体时进行。

特别声明●产品请以实物为准，说明书仅供参考。

●产品实时更新，如有升级恕不另行通知。

产品部分功能在产品更新前后允许存在细微差异。

●最新程序及补充说明文档敬请与公司客服部联系。

●如在使用设备时发生任何问题，请及时与供应商或公司客服部联系。

●我们已尽量保证说明书中内容的完整与准确，但由于真实环境不稳定等原因，部分数据的实际值可能与说明书中提供的值存在偏差，如有任何疑问或争议，请以公司最终解释为准。

●如不按照说明书中的指导进行操作，因此而造成的任何损失由使用方自己承担。

隐私保护提醒您安装了我们的产品，您可能会采集人脸、指纹、车牌、邮箱、电话、GPS等个人信息。

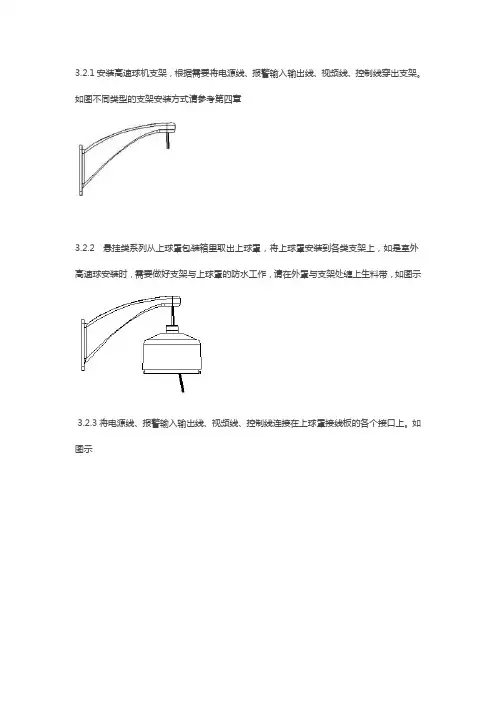

3.2.1安装高速球机支架，根据需要将电源线、报警输入输出线、视频线、控制线穿出支架。

如图不同类型的支架安装方式请参考第四章
3.2.2 悬挂类系列从上球罩包装箱里取出上球罩，将上球罩安装到各类支架上，如是室外高速球安装时，需要做好支架与上球罩的防水工作，请在外罩与支架处缠上生料带，如图示
3.2.3将电源线、报警输入输出线、视频线、控制线连接在上球罩接线板的各个接口上。

如图示
⑴报警输入线和辅助输出接口请参考本章3.4节
⑵电源接口和RS-485控制接口接线示意图如下图
3.2．4 接线完成后，检查并整理各类电缆线。

将盖板盖好，用一字螺丝刀将固定螺丝扭紧盖板。

如图示(图示为底盒组件正面)
3.2.5 从球芯包装箱里取出球芯，设置球机地址和波特率等参数。

球机机芯底盘，如图所示，在底板上有SW1、SW2两个拨码开关，用来设置球机的地址码、摄像机型号、波特率、控制协议等参数，具体设置方法见3.3“开关设置”。

3.2.6将球芯安装到上球罩上，将一体化球芯的红色卡扣和绿色卡扣与上球罩的红色标签和绿色标签相对应，然后先将绿色卡扣插入上球罩，后将红色卡扣插入上球罩，直到两边的卡扣都发出滴答的声音为止。

如图示
3.2.7安装下球罩
3.2.7.1将O形圈安装到下球罩外圈的凹槽上。

3.2.7.2将上球罩安全带末端接到下球罩内壁的螺栓上并用螺帽固紧。

3.2.7.3将下球罩推进上球罩里，对准安装螺丝孔，装上两个安装螺丝。

高速球型摄像机用户手册YH5105/YH5005功能与安装感谢您选用本公司的产品,请您在使用本产品前仔细阅读用户手册,本用户手册将为您提供正确的安装和使用说明.版权声名:本用户手册版权归天津市亚安科技电子有限公司所有,未经本公司许可,任何机构和个人不得抄录,转载其中全部或部分内容.“天津市亚安科技电子有限公司保留因产品性能改进而对本用户手册修改和更新的权利,更新内容恕不一一通知用户.”您在使用过程中如遇到本手册未能述及的问题,请与本公司或本公司的合法经销商联系.您可以随时登录本公司的网站,了解相关产品的最新消息.1安全注意事项 (2)1.1警告 (2)1.2注意 (3)2 产品介绍 (3)2 产品介绍 (4)2.1术语 (4)2.1.1预置位 (4)2.1.2自动扫描 (4)2.1.3自动翻转 (4)2.1.4自动巡航 (4)2.1.5模式路径 (4)2.1.6守望位 (4)2.1.7无级变速扫描 (5)2.2产品应用 (5)2.3技术指标 (6)2.4适配摄像机 (7)2.5引用国家标准、行业标准 (7)2.6功能介绍 (7)2.6.1简要功能和性能说明 (7)2.6.2设置高速球通讯波特率、ID号 (8)3．安装 (9)3.1安装前确认 (9)3.2安装准备 (10)3.2.1安装人员要求 (10)3.2.2线缆准备 (11)3.2.4核查安装地点 (12)3.3开始安装 (12)3.3.1结构说明 (12)3.3.2组装示意 (13)4 操作说明 (14)5 维护和修理 (16)5.1日常维护 (16)5.2简易故障及维修 (16)1安全注意事项1.1 警告1.1.1 安装和使用本设备之前,请仔细阅读用户手册,并妥善保管,以便日后使用.1.1.2 应遵守产品上和用户手册上的所有警告事项,遵守全部指示操作和使用说明.1.1.3 在擦拭前,先断开电源,勿用液体或喷雾式清洁剂,请用湿布擦拭.1.1.4 应使用经销商或本公司推荐的配件,否则可能会导致故障.1.1.5 本产品应使用用户手册规定的电源种类和电压,如安装地点的电源和电压不明确,请与经销商或本公司联系.1.1.6 应妥善保护电源线,接插件和摄像机线缆.1.1.7 为防止雷击,请安装避雷器.1.1.8 避免造成火灾或触电,请不要让设备的安装线过长以致产生过载.1.1.9 应防止异物进入机内并勿让腐蚀性液体浸入机内,以防出现危险.1.1.10 请不要安装在不牢固的支架或墙体上,否则会导致人机受损.1.1.11 请不要在易燃,易爆的危险区域存储,安装和使用本设备.1.1.12 请不要在过于潮湿,多尘,多烟灰的地点和热源附近安装和使用本设备. 1.1.13 由于打开或拆开防护球罩,可能导致触电或其他危险,请不要试图自行维修,全部维修事宜请与本公司联系.1.1.14 如果设备发出不正常的气味或烟雾,应立即停止使用,并切断电源,之后与供货商联系.1.1.15 如遇下列情况请立即与本公司联系:a.电源.控制线破损b.使用错误的电源种类或电压c.如掉落或机壳受损d.产品在性能上出现异常e.如按用户手册操作后仍未正常工作1.1.16 更换零件时,请使用本公司认可的或与原部件性能相同的零件,未经认可的代用品可能会导致危险.1.1.17 摄像机储存温度需满足相关厂家的摄像机参数1.2注意1.2.1 运输,保存及安装过程中,应防止重压,剧烈振动和浸水,否则会造成设备的损坏.1.2.2 应使设备远离振动或存在磁场干扰的地点.1.2.3 如希望改变已安装设备的位置,请确保电源关闭后再移动或重新安装设备.1.2.4 应在通风状况良好的地点安装设备.1.2.5 如设备工作不正常,请联系供货商,不要以任何方式拆卸或修改设备.(对于未经认可的修改或维修所导致的问题,生产厂家不承担责任)1.2.6 擦拭设备表面时不要使用化学清洁剂,这可能会导致设备表面变形或损坏保护层.1.2.7 不要将摄像机瞄准强光物体,无论是使用中或非使用中,绝不可以使其瞄准太阳或其它的光亮物体,否则可能造成摄像机CCD永久受损.1.2.8 在安装应用于室外的设备时,应采取有效的防水,防潮气,防沙尘浸入措施.1.2.9不可将应用于室内的设备安装在室外环境.2 产品介绍2.1术语2.1.1预置位预先存储的包含云台坐标和镜头焦距,聚焦等参数的一组数据所对应的空间位置.注:预置位功能是云台能将当前状态下云台的水平角度,垂直角度和摄像机镜头等位置参数存储到非易失性存储器中,需要时可以迅速从非易失性存储器中调用这些参数并将云台和摄像机镜头调整至所记录的位置.操作者可方便快捷地通过控制键盘等设备设置及调用预置位.2.1.2自动扫描云台在两个固定点或两个设定点之间按一定速度云台水平往返运动的过程.注:预先设置左限位(视角边界)和右限位(视角边界),可实现云台在左右限位区间内往复巡视,巡视速度可采用编程方式先行设定.2.1.3自动翻转注:云台向下转动达到倾斜极限时,镜头会自动翻转180°,并随即向上旋转, 可直接观测到背面的景物,从而实现纵向180°的全程连续监视.2.1.4自动巡航云台按照一定顺序,一定时间间隔循环调用预置位的过程.注:自动巡航功能是指可通过预先编程,将某些预置位按要求的顺序编排到自动巡航的队列中,只需一个命令就可让云台自动地按设定的预置位顺序,并以设定的时间间隔往复不停地运动.通过在各个重要位置设置预置位,可以实现云台在预置位间的自动巡航.2.1.5模式路径云台对一段时间内的操作进行存储,可以重现之间的操作过程.注:通过人为改变云台或镜头的状态,云台将自动记录下来,通过开启此功能云台就可按照所设定的寻迹路线运行.亦有将模式路径称为寻迹或寻迹自学习.2.1.6守望位在空闲状态下云台经过设定的时间间隔后自动启动某种功能,如调预置位,自动巡航,自动扫描,模式路径等的功能.注:给云台设置一种功能(如:一个重要的预置位,1条自动巡航路线,1条自动扫描路线等),云台在待机状态下保持预先设置的待机时间后自动执行调用此功能.亦有将守望称为守望位.2.1.7无级变速扫描通过改变键盘摇杆倾斜角度的大小或编程来改变云台旋转速度,能够快速搜索目标和精确跟踪目标.2.2产品应用高速球型摄像机作为高端监控产品,具有功能强大,稳定可靠,使用和安装方便等特点,且具有较高的性价比,已成为监控业的主流产品.此款摄像机具有快速追踪,360°无限位旋转,180 °自动翻转,模式路径,花样扫描和屏幕菜单等功能.其云台采用稳定且可靠性高的步进电机,具有捕捉目标准确,速度级别多的特点.适用于对大面积区域活动目标的监视,可实现多台固定摄像机所达不到的效果,目前已广泛应用于机场,车站,道路,大型商场,政法机关,监狱,银行,企业,仓库等重要领域.YH5105和YH5005的主要的区别在于外观不一样（见附图），以下说明均以YH5105为例.YH5105 YH50052.3技术指标表1电源 DC12V功率15W≦水平旋转角度0°~360°(连续旋转)垂直旋转角度 -90°~0°手控水平旋转速度范围 0.01°~180°/s手控垂直旋转速度范围 0.01°~180°/s通讯接口 RS-485通讯协议Pelco-P,Pelco-D协议自适应通讯波特率2,400 / 4,800 / 9,600 / 19,200 bps 预置位最多可设置80个自动扫描1条,扫描速度可以设置自动巡航1条,预置位自动加入巡航路线,巡航点停留时间可以设置模式路径1条,容量200条指令隐私遮挡选配功能(最多可设置8区域)守望可设置预置位,巡航,线扫功能适配摄像机索尼,日立,三洋日夜转换具备(根据摄像机而定)安装环境室内 / 室外工作环境-20℃~+65,℃﹤湿度90%RH(无需加热) 防护等级IP66浪涌(冲击)抗扰度GB/T 17626.5-1999 4级外型尺寸(直径X高度) 194mmX245mm重量 2.4Kg注: 为使高速球正常工作,电源容量推荐不小于30W.2.4 适配摄像机表2序号品牌型号1 索尼FCB-EX45CP/FCB-EX48CP/FCB-EX480CP FCB-490DP/FCB-EX980CP/FCB-990DP2 日立VK-S858ER/VK-S654ER/VK-S634ER/ VK-S274ER/ VK-S454ER3 三洋VCC-MD600P/VCC-MD800P/ VCC-MD610P/VCC-MD810P注: 因日立摄像机不具备菜单功能,如选用日立摄像机则无菜单.摄像机具体参数详见摄像机厂商提供用户手册.2.5引用国家标准、行业标准2.5.1 GB/T 15412-1994 《应用电视摄像机云台通用技术条件》2.5.2 GA/T 645-2006 《视频安防监控系统变速球型摄像机》2.6功能介绍2.6.1简要功能和性能说明1．输入电源电压为DC12V.2． RS485串行通讯接口设计.3．通讯协议转换功能: Pelco-D、Pelco-P协议自适应.4．通讯波特率可选: 2400,4800,9600和19200bps.5．防雷击功能.所有与外部电路连接的结点处都加有专门的防雷击浪涌吸收器件,其瞬间浪涌吸收电流可高达500A,最大限度地防止雷电或高压静电对高速球的破坏,适于雷雨多发地区户外应用.注:为达到防雷击功能目的,高速球的接地引线（黄绿色导线）必须可靠接地,其规范参照国家有关标准进行.2.6.2设置高速球通讯波特率、ID号利用主板上的拨码开关SW1和SW2设置高速球通讯波特率和ID地址将球机从包装箱内取出后,用十字改锥将摄像机罩取下,调节A板上的拨码开关实现通讯波特率和ID地址的设置,拨码开关调整完成后再用十字改锥将摄像机罩安装好(YH5105如图1所示，YH5005如图2所示);图12.6.2.1设置通讯协议,波特率Pelco-P,Pelco-D自适应,开关(SW1)左边1,2位为波特率的设置表3序号波特率第1位第2位1 2400 OFF OFF2 4800 ON OFF3 9600 OFF ON4 19200 ON ON2.6.2.2 设置ID地址高速球利用ID地址拨码开关（SW2）设置地址号,从左到右,以二进制形式表示1-255编码方式采用二进制编码,具体拨码定义参见表四.第1~8位均为有效位,最高地址位为255.注:高速球ID地址不应超过后端控制设备的最大可控地址.表4地址第1位第2位第3位第4位第5位第6位第7位第8位1 ON OFF OFF OFF OFF OFF OFF OFF2 OFF ON OFF OFF OFF OFF OFF OFF3 ON ON OFF OFF OFF OFF OFF OFF4 OFF OFF ON OFF OFF OFF OFF OFF5 ON OFF ON OFF OFF OFF OFF OFF6 OFF ON ON OFF OFF OFF OFF OFF7 ON ON ON OFF OFF OFF OFF OFF8 OFF OFF OFF ON OFF OFF OFF OFF …… …………………………………………………………………254 OFF ON ON ON ON ON ON ON 255 ON ON ON ON ON ON ON ON3．安装3.1 安装前确认打开产品包装箱,对照表5确认产品和配件带中的配件是否存在,如发生缺失情况,请与供货商联系(如图3所示);请妥善保存高速球的原包装材料,以便出现问题时,将高速球使用原包装材料包装好,寄给供货商处理.注:使用非原包装材料可能会导致高速球在运输途中意外损坏,从而导致额外费用的发生.表5序号内容数量1 AC220V~DC12V电源适配器 12 球罩组件. 13 整机组件 14 说明书 15 手套 16 合格证 17 接线端子(DG8HSWP-1.2-03P) 2图33. 2安装准备3.2.1安装人员要求3.2.1.1 具有从事CCTV系统安装和维修工作的资格证书,并具有从事相关工作(如高空作业等)的资格证书,必须具有如下知识和操作技能:3.2.1.2 具有CCTV系统及组成部分的基础知识和安装技能.3.2.1.3 具有低压布线和低压电子线路接线的基础知识和操作技能.3.2.1.4 具有读懂本用户手册内容的能力.注:为保证操作系统人员的安全,无关人员不得拆装本机,也不可以拧松螺丝或打开机盖.3.2.2线缆准备3.2.2.1 视频线应使用75Ω阻抗,全铜芯,95%编制铜网屏蔽同轴电缆.以下型号与传输距离数据可供参考:75-3, 约220米75-5, 约300米75-7, 约450米3.2.2.2 RS-485通讯线缆应使用屏蔽双绞线,屏蔽层必须切实连接GND,否则易产生干扰或通讯异常现象.当使用裸线线径为0.56mm的屏蔽双绞线时,以下波特率与传输距离数据可供参考;2,400, 约1,800米4,800, 约1,200米9,600, 约800米3.2.2.3 标配电源适配器(AC220V~DC12V)标配电源适配器输出线长度为3m,线材为铜质多股胶线,线径为0.75mm,建议不再加长输出线长度,特殊情形需加长时,加长长度不得超过2m,线材及线径同适配器输出线线材.如图4所示，A段线缆为适配器自带线缆,B段线缆为需要加长的电源线缆(如果客户认为适配器及球机自带线缆长度不够时需要加长的电源线缆),C段线缆为球机自带的线缆.图43.2.3安装工具常用安装工具: 依具体情况自行准备实际所需工具8"活口扳手(中)图53.2.4核查安装地点3.2.4.1参照下表列出尺寸确定高速球安装空间:表6球机（直径×高度）φ194×245mm3.2.4.2安装地点强度:由于本设备含有高速旋转部件,应参照下表列出重量确认高速球安装处具有4倍球机重量的强度,如安装处强度不够,需在安装前对其进行加固.表7球机及其组件重量 2.4kg3. 3开始安装3.3.1结构说明1.球罩2.摄像机3.高速球机芯组件4.装饰圈5.内桶6.遮阳罩7.防水接头8.法兰盘9.连接铰链注:未标注单位均为mm 图63.3.2组装示意3.3.2.1 连接球罩组件与球桶间的安全铰链将装饰圈上如图所示位置的M3X8盘头十字螺钉和φ3平垫拧下,将连接铰链安装好后用拧下的M3X8盘头十字螺钉和φ3平垫固定(如图9所示)图73.3.2.2 球罩组件和球桶的安装将装饰圈上的带有挡边的螺钉孔与球桶上带有直边的螺钉孔对正,拧紧装饰圈上的不脱出螺钉.(如图8所示)图8注:不可用手直接触摸球罩,需对球罩进行操作时,应配戴随机装箱的手套.3.3.2.3 接线电源线,地线,RS485控制线及视频线用配件中的接线端子分别一一对应连接.(如图9所示)图93.3.3.4 通电测试每次通电后,高速球都会自检一次,测试其各项基本动作是否正常,如果测试失败,自检就会中止.如果测试成功,摄像机就会停留在某一固定位置.仅有当自检完成后,方可对高速球进行各种操作.4 操作说明表8 序号 功能 具体操作1 地址 A 板上第一组开关(SW2)以二进制形式表示1-255 Pelco-P,Pelco-D 自适应,2 协议,波特率的设置第二组开关(SW1)1,2位为波特率的设置,00-2400,10-4800,01-9600,11-19200 3 预置位 80个,33,34号除外(33,34号及81到99号预置位为扩展功能) 左边界:设置92号预置位 4线扫右边界:设置93号预置位扫描速度设置:设置91号预置位进入具体设置,下一步执行设置预置位操作,预置位号为速度值,招回91号预置位设置完成 启动扫描:设置或招回99号预置位 停止扫描:转动摇杆 预置位自动加入巡航队列 启动巡航:设置或招回98号预置位巡航点停留时间设置:设置97号预置位进入巡航停留时间的设置,下一步执行设置预置位操作,预置位号为停留时间,号越大停留时间越长,招回97号预置位完成停留时间的设置 5巡航停止巡航:转动摇杆针对YA2020键盘:设置开始:SET1+IN;转动摇杆设置需要寻迹的路线,设置结束:SET1+OUT 启动寻迹:SET1+DX 6寻迹停止寻迹:转动摇杆召回95号预置位进入具体菜单的设置操作摇杆向上或向下进行菜单的选择,向右为确认及保存,向左为退回到上一级菜单7简易菜单操作召回95号预置位或者是在菜单内选择"EXIT"退出菜单的设置 步骤1:在待机状态下将欲遮掩目标尽可能大的调整至屏幕中心 步骤2:设置8X 号预置位进入X 号遮挡区的设置(X 为1到8,下同)对于SONY 摄像机,屏幕中心出现十字中心线,此时可继续调整图象对中步骤3:设置8X 号预置位进入X 号遮挡区的尺寸设置用方向键设置遮挡范围使目标全部遮盖 步骤4:招回8X 号预置位完成X 号遮挡区设置清除:在待机状态下招回8X （X 为1到8）号预置位将清除X 号遮挡区 全局打开与关闭:在待机状态下设置89号预置位打开所有遮挡区 8隐私遮挡在待机状态下招回89号预置位关闭所有遮挡区9 归水平零位 设置34号预置位 10 水平翻180° 设置33号预置位11守望通过菜单来设置(可守望预置位,巡航,线扫)5 维护和修理5.1日常维护为保证成像清晰,球罩需定期清洁.1. 清洁时务必小心,只能用手拿住球罩外环,避免手指直接接触外罩. 注:手指表面的酸性汗迹可能会腐蚀球罩的表面镀层,指甲等硬物可能会划伤球罩,导致球机成像模糊,影响画面质量. 2. 请使用清水冲洗球罩,不可用布擦拭.3. 如污垢严重,可使用中性清洁剂,任何高级家具的清洁产品都可用于清洁本透明球罩.5.2简易故障及维修表9问题现象 可能原因 修理对策 电源线接错 重新接线 接电后,不 自检,无图像 电源损坏 更换电源 电源功率不足 更换符合要求的电源自检无法进行,或伴有噪声机械故障 需检修 线路接触不良重新接线 线路接错重新接线自检动作正常,但无图像视频切换器接错线或操作不当按用户手册正确接线、操作控制线接线不正确 重新接线 自检成功但无法操作高速球摄像机地址或协议或波特率设置不正确重新设置 高速旋转时图像丢失 电源功率不足 更换符合要求的电源线路接触不良 重新接线 图像不稳定 视频切换器或电路故障 需检修 选择的摄像机无显示 摄像机地址与视频切换器接线位置不正确重新接线和设置摄像机地址。

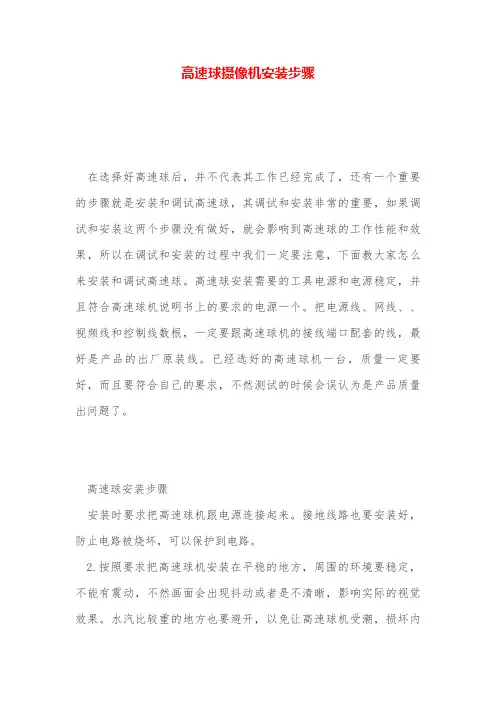

高速球摄像机安装步骤在选择好高速球后，并不代表其工作已经完成了，还有一个重要的步骤就是安装和调试高速球，其调试和安装非常的重要，如果调试和安装这两个步骤没有做好，就会影响到高速球的工作性能和效果，所以在调试和安装的过程中我们一定要注意，下面教大家怎么来安装和调试高速球。
