球机安装与常见故障排除篇

红外摄像机球机虽然工作性能稳定，使用时出现故障的几率很小，但使用超长时间过后，也难免会出现一些故障，以下是几种常见故障。

产品故障一、红外高速球自检时出现异常，有图像后伴有马达鸣叫声。

故障分析：1、球机出现机械故障。

2、红外夜视高速球机出现倾斜的现象。

3、系统的电源功率不够。

产品故障二：红外夜视高速球通电后没有动作、而且没有图像显示。

故障分析：1、球机的电源线的连接方法不对，接错了。

2、红外球的供电电源已经损坏。

3、球机内部的保险管已经烧坏或者是出现故障。

4、系统的电源线出现接触不良的现象。

产品故障三：显示的图像出现不稳定的现象。

故障原因：1、系统的视频线路出现接触不良的现象。

2、系统的电源功率不够。

产品故障四、红外高速球接通电源后有自检有图像，但是不能对其进行控制、而且指示灯没有闪烁的现象。

故障分析：1、高速球的地址码与波特率的设定参数不正确。

2、高速球内部的协议不正确。

3、球机的RS485的线接反了或者是出现开路的现象。

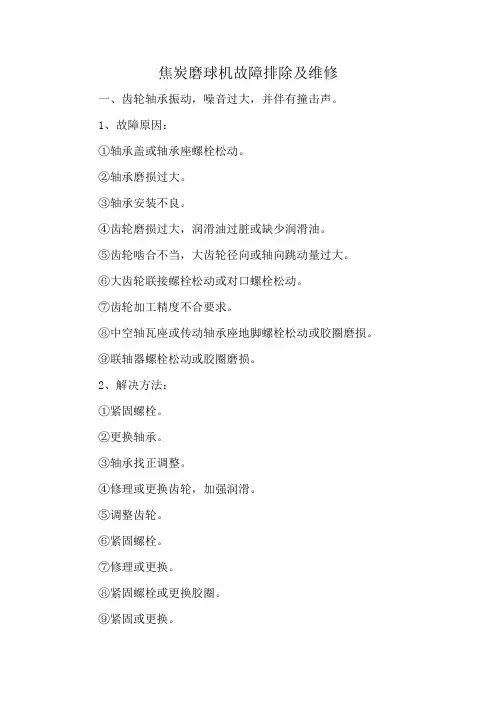

焦炭磨球机故障排除及维修一、齿轮轴承振动，噪音过大，并伴有撞击声。

1、故障原因：①轴承盖或轴承座螺栓松动。

②轴承磨损过大。

③轴承安装不良。

④齿轮磨损过大，润滑油过脏或缺少润滑油。

⑤齿轮啮合不当，大齿轮径向或轴向跳动量过大。

⑥大齿轮联接螺栓松动或对口螺栓松动。

⑦齿轮加工精度不合要求。

⑧中空轴瓦座或传动轴承座地脚螺栓松动或胶圈磨损。

⑨联轴器螺栓松动或胶圈磨损。

2、解决方法：①紧固螺栓。

②更换轴承。

③轴承找正调整。

④修理或更换齿轮，加强润滑。

⑤调整齿轮。

⑥紧固螺栓。

⑦修理或更换。

⑧紧固螺栓或更换胶圈。

⑨紧固或更换。

二、主轴承温度过高、发烫、冒烟或熔化。

1、故障原因：①供油中断或油不足。

②油质不良或轴承内进入砂粒、杂物等。

③主轴承安装不正不平。

④筒体传动轴弯曲。

⑤油沟过深以及瓦垫和轴接触使油进不到瓦内。

⑥供油装置失灵，供油中断或不足。

⑦轴承间隙不合要求及与轴接触不良。

⑧润滑油粘度不合格。

⑨联轴器安装不正。

⑩主轴承冷却水不足或冷却水温度高。

2、解决方法：①散热降温，然后停磨检查调整，加大油量。

②清洗，更换新油。

③调整找平。

④调整找正。

⑤检查、修理、调整。

⑥维修供油装置。

⑦调整间隙，刮研轴瓦或修理轴颈。

⑧更换适宜粘度润滑油。

⑨调整找正。

⑩增加供水.或降低供水温度。

三、电动机带减速机启动后，发生振动。

1、故障原因：①联轴节两轮间隙过小，难以补偿电动机启动时由自身磁力中心所引起的窜动量。

②减速机、电机和传动轴的传动联轴器没有保持很高的同轴性，导致两轴不同心。

③联轴节的连接螺栓没有对称拧紧，并且紧固力大小不同。

④轴承外圈没有固定好。

2、解决方法：①按规定将对轮间隙调好。

②使两轴同心。

③以同等力矩对称紧固联轴节的连接螺栓。

④固定好轴承外圈。

四、球磨机轴承过热，电动机超负荷。

1、故障原因：①润滑油牌号与设备说明书不一致，或润滑油变质。

②润滑脂过多或过少。

③润滑管路堵塞，导致润滑油没有进入润滑点。

④轴承或联轴器安装不正。

球机故障维修方法一球机电路结构及工作过程1 控制中心通过光纤传输来的球机控制信号（光信号），由发送光端机接收处理后，送入球机内部的485通信芯片，经其放大送至球机主CPU处理。

CPU将焦距、聚焦等信号送到摄像头（一体机）；将镜头垂直旋转与水平旋转控制信号送到相应的电机驱动芯片；将字符叠加信息送往字符叠加芯片。

2 摄像机镜头拾取的视频信号，经过放大后，送入发送光端机变成光信号，再通过光纤反馈到后端显示。

3 看门狗：看门狗具备软件抗干扰功能，当系统受到某种干扰进入死循环后，由于看门狗的作用，会在第一时间将系统软复位或进行初始化，从而使系统从死循环中摆脱出来。

4 I*2C读写存储器：由于系统应用软件程序量大，CPU本身存储器容量不足，必须借助外接存储器来扩充容量。

I*2C即为片外可电读写的存储器。

5 从CPU及拨码开关：主CPU引脚资源有限，满足不了系统工程的要求，所以，必须扩充另外一个CPU来完成相应的功能，因为其依附于主CPU,故称为从CPU.在下面的框图中，次CPU肩负着与各拨码开关（波特率、通信协议、球机地址）的联系，将其拨码信息，以串行通信的形式，传递给主CPU处理。

6 字符叠加器：字符叠加芯片中存储了字符码（AISC码）和常用汉字码，根据控制信号，提取相应字符或汉字代码，经处理后叠加到视频信号中进行显示。

二球机的维修方法1 无图像、无控制像这种故障现象比较明显，多发生在球机外部供电电源及球机内部供电源上，用万用表测量故障芯片各管脚的动静态特性，对比其正常状态下的静动态特性，以此判断是否芯片损坏。

2 视频图像正常，镜头垂直方向不能控这种故障范围很窄，也比较容易判断，因为只是一个方向不能控，其他均为正常，说明故障只发生在垂直电机驱动芯片、驱动电机、传动轮、传动带以及机械碰擦等问题。

用万用表测量故障芯片各管脚的动静态特性，对比其正常状态下的静动态特性，以此判断是否芯片损坏。

另外，用示波器观察驱动芯片的脉冲输入端和输出端应有如下波形：驱动芯片脉冲输入端信号波形T驱动芯片输出端阶梯波3视频图像正常，镜头水平方向不能控故障类似1，不骜述。

球机故障报告摘要：本文档旨在记录球机故障报告，描述故障出现的现象、可能的原因以及解决方案。

球机作为一种常见的安防监控设备，在使用过程中可能会遇到各种故障，了解如何识别和解决这些问题能确保设备的正常运行。

引言：球机作为一种高度灵活的监控设备，广泛应用于各种场所，如商业建筑、学校、医院等。

然而，在长时间的使用过程中，球机也会出现各种故障。

本故障报告旨在记录球机故障出现的原因，并提供可能的解决方案，以帮助用户更好地处理和解决球机故障。

一、故障描述：在使用球机的过程中，用户可能会遇到以下故障：1. 图像模糊：球机所拍摄的图像模糊，影响监控效果。

2. 画面抖动：球机所拍摄的画面抖动或晃动，无法清晰显示。

3. 无法接收信号：球机无法正常接收到监控信号，导致监控无法进行。

二、故障原因：1. 摄像头污损：球机摄像头可能被灰尘或污垢覆盖，导致图像模糊。

2. 风吹影响：球机安装在露天场所，受到风吹影响可能导致画面抖动。

3. 电缆连接故障：球机的电缆连接可能松动或损坏，导致无法正常接收信号。

三、解决方案：根据不同的故障原因，我们提供以下解决方案：1. 图像模糊：- 清洁摄像头表面：使用专用的清洁液和清洁布轻轻擦拭摄像头表面，确保没有灰尘或污垢。

- 调整摄像头焦距：根据实际情况，调整摄像头的焦距，使图像变得清晰。

- 检查摄像头设置：检查球机的设置菜单，确保图像质量调整为最佳状态。

2. 画面抖动：- 加强球机安装固定：检查球机安装的固定方式，如螺丝松动等，确保球机安装牢固。

- 避免防风设置：根据场所的实际情况，调整球机的安装位置，避免直接受到风的影响。

3. 无法接收信号：- 检查电缆连接：检查球机的电缆连接是否松动或损坏，确保连接正常。

- 替换损坏的电缆：如果发现电缆损坏，及时更换新的电缆，确保信号传输正常。

四、故障预防：为了减少球机故障的发生，我们提供以下预防措施：1. 定期清洁维护：定期检查球机的各个部件，清洁摄像头表面和设备内部，确保设备正常工作。

球形云计算安防产品摄像机常见问题及解决方案如今视频监控职业的迅速发展，其技术层面也有了很多日新月异的改变。

近年来发展起来的球形云计算安防产品就是其杰出代表之一。

球形机以其外形美观、隐秘、个性、装置便利等特色正在逐渐替代传统云平台安防产品，但对准球机本身的特色，咱们也应该知道，以在工程中注重挑选、合理装备、科学运用。

前端采集高清的视频效果保证首先来源于高清信息的采集，如果没有前端高清视频采集，无法谈及后端的高清效果。

从目前情况来看不论是130万像素还是200万像素都还是CCD占绝大多数，而且基本都应用在中高端市场;而云系统安防产品的价格便宜基本都应用于低端市场;但是随着云系统安防产品在制造技术和外观处理技术上的不断突破，业内对云系统安防产品的前景预测也越来越乐观。

就当今球机技术来讲，影响球形机性能及质量的因素是多方面的，但主要来自以下几个方面:图像清晰度下降图像重影一这是最经常出现的故障，也是用户及工程商不容易发现的故障透光率下降球形安防产品摄像机镜头反光解决方案及出现原因:1.球面曲率的大小，比如:9"比14"重影机会多2.球面δ过大3.球面各部分厚薄不均匀4.选用镜头倍数与球罩尺寸不匹配5.根据现场光照度，选择球面颜色6.尽量选择低照度摄像机7.合理选择球面颜色，一般选用浅烟、浅蓝等，可折中解决此矛盾。

在监控网络化大潮的推动和市场需求的驱动下，安防产品运用的云技术有了实实在在的突破。

IP高清摄像机所特有的联网、开放、远程访问等特性势必会大量应用在各种各样的实际项目中，这标志着安防监控已经进入网络时代，高清时代。

总之，目前球机发展正处在取代传统云台防护罩的时候，而部分条件下也正处在被高速预置球机取代的地位，但无论如何，普通球机仍以其价格低、适用性强、安装调试方便被大多数用户所青睬。

原文出自：。

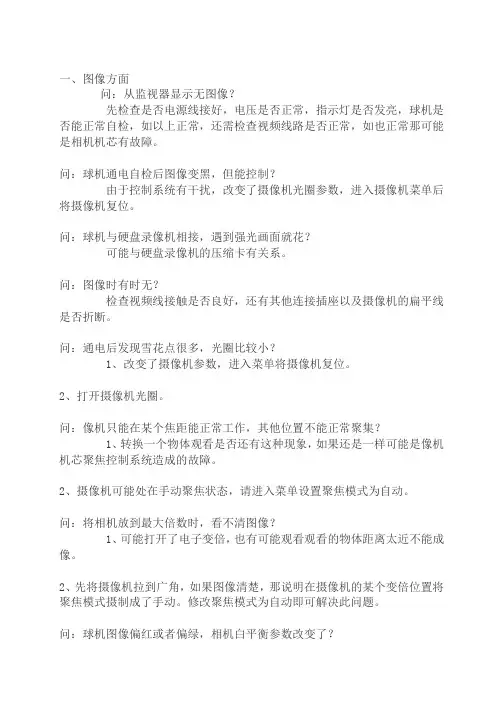

一、图像方面问：从监视器显示无图像？先检查是否电源线接好，电压是否正常，指示灯是否发亮，球机是否能正常自检，如以上正常，还需检查视频线路是否正常，如也正常那可能是相机机芯有故障。

问：球机通电自检后图像变黑，但能控制？由于控制系统有干扰，改变了摄像机光圈参数，进入摄像机菜单后将摄像机复位。

问：球机与硬盘录像机相接，遇到强光画面就花？可能与硬盘录像机的压缩卡有关系。

问：图像时有时无？检查视频线接触是否良好，还有其他连接插座以及摄像机的扁平线是否折断。

问：通电后发现雪花点很多，光圈比较小？1、改变了摄像机参数，进入菜单将摄像机复位。

2、打开摄像机光圈。

问：像机只能在某个焦距能正常工作，其他位置不能正常聚集？1、转换一个物体观看是否还有这种现象，如果还是一样可能是像机机芯聚焦控制系统造成的故障。

2、摄像机可能处在手动聚焦状态，请进入菜单设置聚焦模式为自动。

问：将相机放到最大倍数时，看不清图像？1、可能打开了电子变倍，也有可能观看观看的物体距离太近不能成像。

2、先将摄像机拉到广角，如果图像清楚，那说明在摄像机的某个变倍位置将聚焦模式摄制成了手动。

修改聚焦模式为自动即可解决此问题。

问：球机图像偏红或者偏绿，相机白平衡参数改变了？1、改变了摄像机参数，进入菜单将摄像机复位。

2、进入菜单找到白平衡设置选项，将其设置为自动。

问：彩色转黑白相机不能转成黑白，或者转不回彩色检查是否照度是否太高了或者太低了，转动云台到另外角度，看是否会正常。

如还不能正常工作，对相机参数复位。

问：将相机放到最大倍数时，图像有抖动？与安装位置是否牢靠有关，旁边是否有震动的机械或物体。

二、控制方面问：单独一个球机用键盘或者其他控制设备不能控制？首先检查485控制线是否正常连接到指定位置，方向是否正确。

然后检查控制设备与球机的控制协议、波特率、地址是否一致。

如果还不能控制用排除方法测试出是控制设备有故障还是球机方面有故障。

问：多个球机并在一起不能控制，单独都能正常控制？有可能是485信号有反射，建议在最远端的一个球机的485正极和负极控制线上并接120欧电阻。

球机安装方法随着科技的发展，球机作为一种高清晰度、智能化的监控设备，被广泛应用于各类场所的安防系统中。

球机的安装是确保其正常运行的关键，下面将为大家介绍球机的安装方法。

一、选择安装位置在安装球机之前，首先需要选择合适的安装位置。

一般来说，球机应该安装在高于人的视线范围之上，以便获取更好的监控效果。

同时，应避免将球机直接安装在阳光直射的位置，以免影响画面的清晰度。

此外，球机的安装位置应能够全方位地监控目标区域，确保监控的全面性。

二、安装支架球机的安装通常需要使用支架，支架的选择应根据实际需求和安装位置来决定。

一般有壁挂式和吊装式两种支架，根据安装位置的不同，选择合适的支架进行安装。

安装支架时，需要确保支架牢固可靠，能够承受球机的重量并保持稳定。

三、连接电源和网络球机的正常运行需要连接电源和网络。

首先，将球机的电源线接入电源插座，确保电源供应正常。

然后，将球机的网络线连接到网络交换机或路由器上，确保网络连接畅通。

在连接电源和网络之前，应先关闭电源，以免发生电击或损坏设备的情况。

四、调整画面角度安装完成后，需要调整球机的画面角度，使其能够准确地监控目标区域。

通常情况下，球机提供了水平方向和垂直方向的调整功能，可以通过调整球机的云台来改变画面的角度。

调整画面角度时，应根据实际需求和监控区域的特点进行调整，确保画面清晰、全面。

五、设置监控参数安装完成后，还需要进行一些基本的设置来确保球机的正常运行。

这包括设置球机的IP地址、视频编码参数、存储参数等。

根据实际需求，可以设置球机的分辨率、帧率、码率等参数，以优化监控效果。

此外，还可以设置球机的移动侦测、报警联动等功能，增强监控的智能化。

六、测试和调试安装完成后，应进行测试和调试，确保球机的各项功能正常运行。

首先，可以通过手机或电脑等设备，访问球机的IP地址，查看实时画面是否正常显示。

然后，可以测试球机的移动侦测和报警功能，确保能够及时发现异常情况并进行报警。

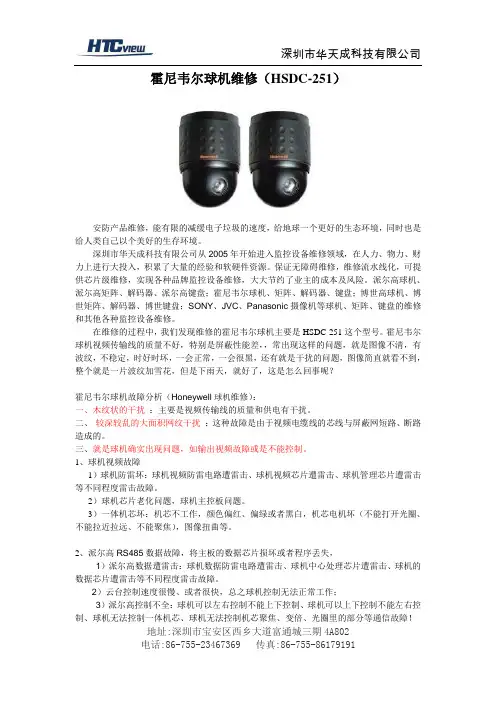

地址:深圳市宝安区西乡大道富通城三期4A802霍尼韦尔球机维修（HSDC-251）安防产品维修，能有限的减缓电子垃圾的速度，给地球一个更好的生态环境，同时也是给人类自己以个美好的生存环境。

深圳市华天成科技有限公司从2005年开始进入监控设备维修领域，在人力、物力、财力上进行大投入，积累了大量的经验和软硬件资源。

保证无障碍维修，维修流水线化，可提供芯片级维修，实现各种品牌监控设备维修，大大节约了业主的成本及风险。

派尔高球机、派尔高矩阵、解码器、派尔高键盘；霍尼韦尔球机、矩阵、解码器、键盘；博世高球机、博世矩阵、解码器、博世键盘；SONY 、JVC 、Panasonic 摄像机等球机、矩阵、键盘的维修和其他各种监控设备维修。

在维修的过程中，我们发现维修的霍尼韦尔球机主要是HSDC-251这个型号。

霍尼韦尔球机视频传输线的质量不好，特别是屏蔽性能差，，常出现这样的问题，就是图像不清，有波纹，不稳定，时好时坏，一会正常，一会很黑，还有就是干扰的问题，图像简直就看不到，整个就是一片波纹加雪花，但是下雨天，就好了，这是怎么回事呢？霍尼韦尔球机故障分析（Honeywell 球机维修）：一、木纹状的干扰 ：主要是视频传输线的质量和供电有干扰。

二、 较深较乱的大面积网纹干扰 ：这种故障是由于视频电缆线的芯线与屏蔽网短路、断路造成的。

三、就是球机确实出现问题，如输出视频故障或是不能控制。

1、球机视频故障1）球机防雷坏：球机视频防雷电路遭雷击、球机视频芯片遭雷击、球机管理芯片遭雷击等不同程度雷击故障。

2）球机芯片老化问题，球机主控板问题。

3）一体机芯坏：机芯不工作，颜色偏红、偏绿或者黑白，机芯电机坏（不能打开光圈、不能拉近拉远、不能聚焦），图像扭曲等。

2、派尔高RS485数据故障，将主板的数据芯片损坏或者程序丢失，1）派尔高数据遭雷击：球机数据防雷电路遭雷击、球机中心处理芯片遭雷击、球机的数据芯片遭雷击等不同程度雷击故障。

高压压球机的故障排除高压压球机是一种常见的粉料成型设备，广泛应用于燃料加工、冶金、化工、建材等行业中。

然而，由于长期使用或操作不当，高压压球机难免会出现故障。

本文将讨论一些常见的高压压球机故障及其排除方法。

故障一：压球机电机无法启动当高压压球机电机无法启动时，首先需要检查供电是否正常。

如果供电正常，则需要进一步检查以下内容：1.电机是否受潮或进水，导致绝缘性能降低。

若是，则需要对电机进行彻底清洗，并做好防水措施。

2.电机传动系统部分是否受到损坏，如皮带是否掉了或断了，耗能器是否破损，调速器是否损坏等。

这些问题需要进行及时更换。

3.检查电路系统是否正常，如线路是否老化、接触不良、开关没有恢复、保险管是否熔断等。

这些问题需要及时更换或维修。

故障二：高压压球机产量下降由于高压压球机是一种成型设备，当其产量下降时，需要及时排除故障以保证产量。

产量下降的原因可能是以下几点：1.压球机内部的压力限制。

此时可以在压力表上发现压力表的值低于正常范围。

可以逐步增加高压压球机内的供料，以尝试解决这个问题。

但是，在处理这个问题之前，必须检查压力表是否有故障或电源是否有问题。

2.压球机钻杆扭曲。

如果决定对压球机进行维修，则必须先检查钻杆是否有损坏、松动或扭曲。

或替换不同直径的球夹头。

3.检查水润滑系统是否正常。

如果使用的高压压球机系统中使用的是液体润滑系统，则需要检查系统中是否缺少润滑剂或润滑管道中是否出现堵塞。

如果发现有这些问题，则需要进行及时维修。

故障三：高压压球机制球不牢固制球不结实通常是由于压铸机无法将颗粒紧密包裹在一起。

此时，可以考虑以下几种排除方法：1.检查所使用的原料，如果发现原料中有颗粒过大，应该选择更细小的原料。

2.检查压球机操作是否正确，特别是落锤和粉碎头是否正确配置和工作。

3.对本压缩颗粒量进行更多的试验，了解何时出现问题，并进行必要调整或维修。

总结高压压球机是一种高端的制球设备，适用于各种粉末成型。

球机常见故障解码板上电源接头是否插好外置电源有没接好，请尝试更换电源测试摄像机电源正负有没接反通电可自检，但自检动作不能完全完成支架里的连接线是否整理好是否有连接线阻挡了球机的转动摄像机的位置是否安装合理，确保摄像机在左右上下转动时不会有任何东西阻挡（请根据摄像头+镜头尺寸来选择适合的球机）球机自检后，一直左右自动转动因为自检有记忆功能，在给球机断电前是自动状态再上电后球机仍是处在自动状态。

此时只要用软件或者键盘控制球机就可以取消自动图像闪动或无图检查视频线是否连接正确和插好确认PB线（排线）的连接是否正确和连接到位，有损坏的PB线，请及时更换请选用我们支持协议的相机，或联系我们能否对用户指定相机协议进行升级不能控制球机（方向，变倍，变焦）球机重新上电，观察球机是否能够正常的左右上下转动自检检查两端的协议，波特率是否相同，确认正确的地址码；球机和云台在重新拨码后需要重新上电才能生效检查485线路是否存在问题（插口，线路）更换控制设备：DVR，球机调试软件，键盘用软件控制几台球机，出现球机反应慢，开巡航设预置不准确等问题用软件控制球机，存在发码速度的问题，导致球机解码板收到码流有延时等情况，从而可能出现以上问题用DVR或者键盘控制，或者将走预置的间隔时间加长球机自检后，用户无操作，球机间隔性自己转动设置预置位：200，关闭看守位功能手动删除1~5号预置点设置66号预置点恢复出厂设置如何设置巡航？先设置好需要巡航的预置点，设置110号预置点，巡航停留时间为5 S，再设置121，再设置21N（N=预置点数量）球机设置自动后3~4小时后自动停止？用户有操作或者断电都会引起自动停止，建议用户使用看守位调用自动功能。

如何设置球机180度左右转？通过软件限位功能，设置左：62 右：63 号预置点，点击自动即可球机转动有时候会突然没图像，接驳的是一体化相机球机内部的视频线和相机BNC口接触不好。

设置预置位混乱，如何删除预置位或恢复出厂值？旧款的请手动删除预置位，新款的可设置66号预置位恢复出厂设置。

高速球监控摄像机故障怎么解决(一篇)高速球监控摄像机故障怎么解决 1一般球型摄像机的安装故障排除法1.球机通电无动作，无图像，指示灯不亮·检查电源线是否接错：如接错请按照正确的方法连接电源线。

·检查供电电源是否损坏：如电源损坏请更换确保未被损坏的供电电源。

·检验保险管是否损坏：如有损坏请更换确保未被损坏的保险管。

·检验电源线是否接触不良：如接触不良，请重新连接好电源线，或更换电源线。

2.通电有自检，有图像，不能控制·检查球机地址码、波特率设定是否有误：如有误请设置相匹配的地址码和波特率。

·检查协议设置是否正确：如有误请设置相对应的协议。

·检查RS485控制线连接是否正确：如有误请按照正确的方法连接。

3.自检无法进行，有图像但伴有噪音·检验是否机械故障：请修正球机内部机械结构，如摄像机倾斜请摆正。

·可能电源功率不够：请更换符合要求的电源，尽量把开关电源放在球机附近。

4.图像不稳定·更换合格的视频线，检验是否视频线接触不良。

·可能电源功率不够：请更换符合要求的电源，并尽量把开关电源放在球机附近。

5.画面模糊·可能聚焦为手动状态，控制球机或调用任一预置位，球机可恢复自动聚焦。

·透明罩脏，清洗透明罩6.球机控制不停或延迟·检查控制最远处球机匹配电阻是否加入，在离控制远处的球机如未加入，请加入匹配电阻。

·可能电源功率不够：请更换符合要求的电源，并尽量把开关电源放在球机附近。

球型摄像机使用范围球型摄像机的一大特点就是它的拍摄视角相对一般的摄像镜头来来说，视野范围更广，可以达到全方位无死角的`效果。

所以，一般在监控范围比较广的地方适合应用。

学校：学校是学生学习的场所，安全十分重要。

无论是学生个人的人生安全，还是校园环境的安全，都应该要全面的在监控范围内。

球形摄像机在学校监控中应用比较合适，可以__增加监控力度，减少监控摄像头的安全数量。

故障分析报告2013年浙江球机故障共21次，其中包括2个型号共21个球机，有20起经检查有硬件或软件故障，一起为误发。

故障现象包括：不通电、不自检、网络不通、无图像、无信号等。

发生故障原因:1.FLASH资料故障1起2.电源板故障2起3.二极管故障7起4.机芯故障2起5.软件故障1起6.多种故障1起7.其他故障6起从以上情况分析,故障设备占设备总量的比例很高，设备的故障率特别高，应当以其注意。

一.按型号分析故障设备共分为两个型号：CASD280PTI-ow和CAIPSD334T-ow1.CASD280PTI-ow故障均为机芯故障2.CAIPSD334T-ow故障较多，几乎涵盖设备出镜头外的所有电路部分，故障发生频率很高。

二.按发生故障的原因分析:1.Flash信息故障故障原因：1）电源突然断电2）电压不稳3）FLASH芯片质量问题解决办法：发回厂家维修，重新烧录FLASH信息。

2.电源板故障故障原因：1）供电异常2）遇到雷击，没有防雷保护3）电压过高，没有高压保护4）使用劣质电源以上原因都会出现电源板故障或烧坏的问题。

解决办法：发回厂家维修电源板损坏元件或更换电源板3.二极管故障S同轴线损坏以及其他电子芯片损坏，接触不良电压或者虚汗在所有故障中二极管发生故障最多故障原因：1）防雷、过电压保护措施不力2）运行条件恶劣。

长期处于较高的电压下工作，加速老化，并被过早地击穿损坏3）设备安装或制造质量不过关解决办法：发回厂家维修更换二极管4.机芯故障故障原因：1）排线损坏2）转轴坏解决办法：发回厂家维修或更换机芯5.多种故障包括了二极管烧坏，电源板烧坏6.其他故障包括更换更换THC63LVDF848、PTZ板、LVDS同轴线、K9F1GU8UODX、DM368ZCE、8041NL故障原因：PTZ解码板损坏、LVD 都可能是烧坏的原因解决办法：发回厂家维修或更换芯片三.处理方法：上述问题已经和厂家联系，进行维修及更换；故障已经解决，和客户也已经沟通，设备均已正常运行。

随着“平安城市”不断扩展，高速球型摄像机的发展也越来越快，它以其独的功能即360°旋转功能，能监测到所有区域范围;具有安装方便，简化了布线和管理过程;集成化、智能化的程度高等特点使高速球型摄像机成为监控领域的宠儿。

球机的安装安装球机前应严格按照电气规范进行管线敷设，将强电与弱电信号线隔离穿敷，避免干扰。

在室外空旷环境，应采取独立的外部防雷措施。

球机本身也应保持良好的接地，防止静电累积等对球机产生影响。

安装时要正确接好电源线、通信线和视频线，连接时要仔细参照安装说明的要求，以确认通信方式和相应的引脚定义。

一般地，设备应在施工后期安装，以避免施工现场的大量粉尘侵入球机，直接影响其使用效果和寿命。

设备调试控制设备通过由微拨开关设置的地址码来识别球机。

所以正确设置地址码，确保球机的正常通讯。

以Pelco的球机为例，微拨开关可设置通讯波特率和球机的通讯地址。

球机通常会兼容多种协议，如Pelco球机兼容同轴、Pelco-D、Pelco-P，不同协议间球机具备自适应功能，无需再单独设置。

SW1用来设置球机的地址信息;SW2是通信线以菊花链方式连接时设置球机的终端信息，如最远端的球机应设置为终端状态;SW3用来设置球机与控制设备间的通信波特率，所示用6、7、8号微拨开关的不同组合可以选择不同的波特率。

1~5号拨码开关用来选择其它一些辅助功能。

每个球机安装完毕后应首先进行单体调试，这样可以减少全系统调试时的负担。

Pelco的球机提供RJ45接口用于单体调试。

通过RJ45接口把球机与调试工具包连接起来，可以调试球机的输出图像、云台转动、镜头拉伸等。

亦可进入球机菜单，进一步做初始设置。

调整主机、加电测试将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给球机加电测试：选择球机的控制端口：第一步：把变倍镜头或一体机、云台的电缆接入球机(不可带电操作!!!)：参照镜头或一体机、云台的说明书、标签，对照球机的接线图，仔细准确地把所有电缆接入球机的接线端子，两者的接口必须完全对应连接。

球机安装工艺
球机安装工艺包括以下步骤：
1. 确定安装位置：在安装球机之前，需要根据实际情况选择合适的安装位置，以确保能够监控到需要监控的区域。

2. 安装支架：根据球机的型号和规格，选择合适的支架进行安装。

支架的安装位置需要考虑到监控范围、摄像头角度等因素。

3. 布线：将电源线、视频线、控制线等线缆布到球机处，确保线缆的长度足够，并且能够从支架内穿出富裕的长度。

4. 测试电源线电压：在安装前，需要测试电源线的电压，以确保其与球机的电压要求相匹配。

5. 安装球机：将球机固定在支架上，并连接好线缆。

注意要确保球机的稳定性和防水性能。

6. 接线：将电源线、视频线、控制线等按照一定顺序接好，确保接线正确无误。

7. 测试摄像机：在安装完成后，需要对球机进行测试，确保其能够正常工作，并且能够拍摄到清晰的图像。

8. 故障排除：如果在测试过程中发现问题，需要进行故障排除，检查电源、线缆、球机等是否正常工作。

以上就是球机安装工艺的主要步骤，希望能够帮助到您。

高速球摄像机的故障排除妙招高速球摄像机在安装使用时，经常会遇见些故障，没有图像和图像不清晰等问题。

这些问题可能是设备本身的问题，也有可能是由于图像在传输到监控中心等过程出现的问题。

华天成科技与很多的工程商保持这长久的合作关系，不断的沟通与合作，有着大量的监控现场积累。

下面就一些高速球摄像机的的故障进行详细分析：1、高速球摄像机状况：变压器不良原因分析：电源不稳杂讯过大解决方法：更换变压器2、高速球摄像机状况：线路不良原因分析：接头太多或线路接触不良解决方法：更换线路3、高速球摄像机状况：若干条间距相等的竖条干扰原因分析：由于视频传输线的特性阻抗不是75Ω，因而导致阻抗失配造成的。

或由视频电缆的特性阻抗和分布参数都不符合要求综合引起的。

解决方法：一般靠“始端串接电阻”或“终端并接电阻”的方法去解决。

4、高速球摄像机状况：出现木纹状的干扰原因分析：视频传输线的质量不好，特别是屏蔽性能差,线电阻过大、因而造成信号产生较大衰减。

或是由于供电系统的电源不“洁净”而引起的。

解决方法：换视频线或是增加套管。

电源问题只要对整个系统采用净化电源或在线UPS 供电就基本上可以得到解决。

5、高速球摄像机状况：在监视器的画面上出现一条黑杠或白杠原因分析：最常见的故障现象是50周的工频干扰这种现象多半是由系统产生了地环路而引入了50周的工频干扰(交流电的干扰)所造成的地环路的存在可能是由于信号传输线的公共端在两头都接地而造成重复接地;也可能是信号线的公共端与220V电源的零线短路;或系统中的某一设备的公共端与220V交流电源有短路现象;还有可能是信号线受到由交流电源产生的强磁场干扰(如双方靠得太近)而产生的。

解决方法：解决办法是把变压器接成纵向扼流圈(也称中和变压器)的形式,或采用在传输线上接入“纵向扼流圈”的办法，能较好地消除这类干扰6、高速球状况：线路过长原因分析：线路过长或信号衰减解决方法：由于图像信号的高频端损失过大，或是信号受到干扰。

焦炭制球机故障排除及维修
，
炭焦球机是一种广泛使用的机械设备，有时会出现故障，在使用过程中出现故
障时，如何进行有效地排查故障和进行维修，是用户面临的一项重要任务。

在排查炭焦球机故障时，应仔细检查机器的外观，观察机体是否进水、脱落或
受潮，其次，检查润滑脂是否损坏，上、下压缩杆是否有异常，以及喷雾口、出料口是否清洁，最重要的是检查机械的传动装置、控制装置和成品排放管路是否受损。

如果检查结果没有发现明显的问题，那么就可以用电脑排查故障原因。

其次，维修炭焦球机也是一项值得注意的任务。

如果是小问题，可以通过更换
零部件或润滑改善；如果是机械结构问题，则需要重新进行安装和调整；对于大型故障，建议用户请专业的维修人员来进行维修。

最后，在炭焦球机使用完毕后，应该仔细清洁、润滑和维护，以确保炭焦球机
长期有效地运行，以避免出现更多的故障问题。

总之，炭焦球机的故障排除及维修是一件繁重的任务，惍费进行小间保养和调试，会对保证机器可靠性，提高机器运行效率，降低机器维修成本有很大的帮助。
