开卷机及结构介绍内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.开卷机开卷机是金属板材校平的专用设备,用于校平线钢板、不平整板可根据相关配置组成开卷、校平、剪切生产线和其它板材制品生产线。
适用于机械、车辆、金属制品家用电器、钢构、装饰等行业。

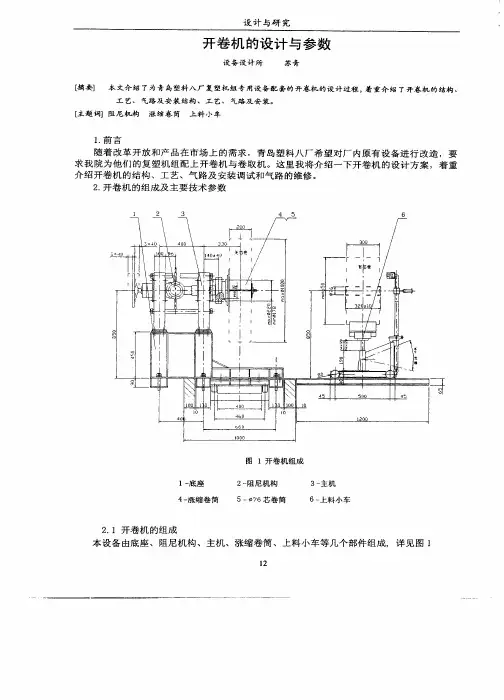

开卷机的主要结构:主机采用四根拉杆联结的双机架,并用平键或圆锥销定位固定于底座上的整体结构。
主轴能作±40mm的轴向移动,是由一段经淬火处理,精磨成高精度的外圆直接取代短圆柱滚子轴承的内圈来实现的,并通过手轮来驱动螺旋付和由两个推力球轴承来限位,使主轴能相对机架作左右移动和回转。
卷筒采用可更换品种的法兰联结可拆卸式结构。
常用卷筒的结构有两种:对直径76mm有芯管的卷筒,采用简易锥度为1:3的双锥头夹紧形式,手动螺旋付夹紧并采用马蹄形垫圈来达到快速(不需拆卸螺钉)装卸。
对直径203mm的涨缩卷筒,由于涨紧范围过大(直径180,--直径220mm)达40mm,而芯轴又小于200,一般典型结构无法采用,所以专门设计了由直径140钢管受力,丝杆只受拉力的双四棱锥左右螺杆相对涨径的特殊结构,由人工扳手固紧。
带有活塞式导向的四棱锥开有贮油孔,工作时二硫化铝能自动润滑,同时考虑到来卷、卷芯可能偏差较大,因此结构上专门考虑了由直径170~210mm的基芯轴外加涨瓦来达到直径180~220mm,这样既可拆除变小,又可自行加工涨瓦变得更大。
无动力的阻尼涨力是由一对薄膜式气缸通过夹钳摩擦片作用于主轴的摩擦盘来实现的,张力变化随气压变化和卷径大小而相对变化,主机下部装有一对与主卷筒平行的折向辊,能使带钢在较好对中情况下从本机底部通过,考虑到全机组的安装精度,原机组开卷机出口端一个可调节的折向辊应予保留。

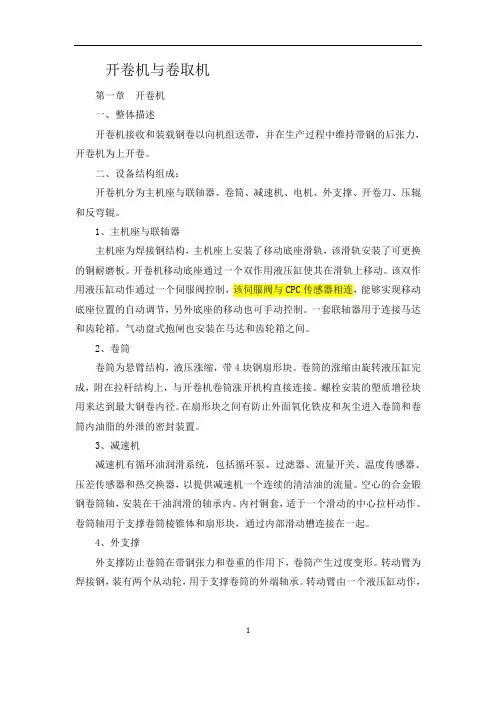

开卷机与卷取机第一章开卷机一、整体描述开卷机接收和装载钢卷以向机组送带,并在生产过程中维持带钢的后张力,开卷机为上开卷。
二、设备结构组成:开卷机分为主机座与联轴器、卷筒、减速机、电机、外支撑、开卷刀、压辊和反弯辊。
1、主机座与联轴器主机座为焊接钢结构,主机座上安装了移动底座滑轨,该滑轨安装了可更换的铜耐磨板。
开卷机移动底座通过一个双作用液压缸使其在滑轨上移动。
该双作用液压缸动作通过一个伺服阀控制,该伺服阀与CPC传感器相连,能够实现移动底座位置的自动调节,另外底座的移动也可手动控制。
一套联轴器用于连接马达和齿轮箱。
气动盘式抱闸也安装在马达和齿轮箱之间。
2、卷筒卷筒为悬臂结构,液压涨缩,带4块钢扇形块。
卷筒的涨缩由旋转液压缸完成,附在拉杆结构上,与开卷机卷筒涨开机构直接连接。
螺栓安装的塑质增径块用来达到最大钢卷内径。
在扇形块之间有防止外面氧化铁皮和灰尘进入卷筒和卷筒内油脂的外泄的密封装置。
3、减速机减速机有循环油润滑系统,包括循环泵、过滤器、流量开关、温度传感器、压差传感器和热交换器,以提供减速机一个连续的清洁油的流量。
空心的合金锻钢卷筒轴,安装在干油润滑的轴承内。
内衬铜套,适于一个滑动的中心拉杆动作。
卷筒轴用于支撑卷筒棱锥体和扇形块,通过内部滑动槽连接在一起。
4、外支撑外支撑防止卷筒在带钢张力和卷重的作用下,卷筒产生过度变形。
转动臂为焊接钢,装有两个从动轮,用于支撑卷筒的外端轴承。
转动臂由一个液压缸动作,1用于移动支撑臂支撑卷筒。
两个轮子装在转动臂上:其中一个辊子用于支撑钢卷重量,另外一个辊子用于补偿带钢的张力。
5、开卷刀开卷刀用于将带钢头部从至开卷机导向至入口夹送直头机。
该装置用于上开卷,在机组运行过程中退回。
6、反弯辊与压辊开卷过程中,反弯辊在开卷过程中防止带钢上产生钢卷裂纹的变形。
不传动,安装在单独的摆臂上,由液压缸进行摆动。
反弯辊能够通过液压缸在滑轨上滑动,该液压缸和开卷机横移液压缸一样通过 CPC 信号控制。
冷连轧开卷机设计刘银娟;王大号;陈玺;尤磊;谢磊;闫成琨【摘要】The selection of the decoiling tension, motor and diameter of coiling block for decoiler of cold continuous rolling mill developed by China National Heavy Machinery Research Institute Co. , Ltd is introduced. The pattern of drive system, structure of coiling block, centering device, compression roller and movable supporting device are summarized.%本文介绍自主研发的某套冷连轧机组中开卷机的开卷张力、电机选择及卷简直径的确定方法,并概述了其传动系统型式、卷筒结构、对中装置、压辊、活动支撑装置.【期刊名称】《重型机械》【年(卷),期】2011(000)004【总页数】3页(P100-102)【关键词】开卷机;悬臂式;冷连轧【作者】刘银娟;王大号;陈玺;尤磊;谢磊;闫成琨【作者单位】中国重型机械研究院有限公司,陕西西安710032;中国重型机械研究院有限公司,陕西西安710032;中国重型机械研究院有限公司,陕西西安710032;中国重型机械研究院有限公司,陕西西安710032;中国重型机械研究院有限公司,陕西西安710032;中国重型机械研究院有限公司,陕西西安710032【正文语种】中文【中图分类】TG3331 前言开卷机是钢板(带)冷轧机组或冷加工生产线上的辅助设备之一,其作用是开卷并建立后张力,在机组运行过程中使钢带宽度方向中心对准机组中心线。
开卷机按支承钢卷的方式分为悬臂式、双锥头式和双圆柱头式三种。

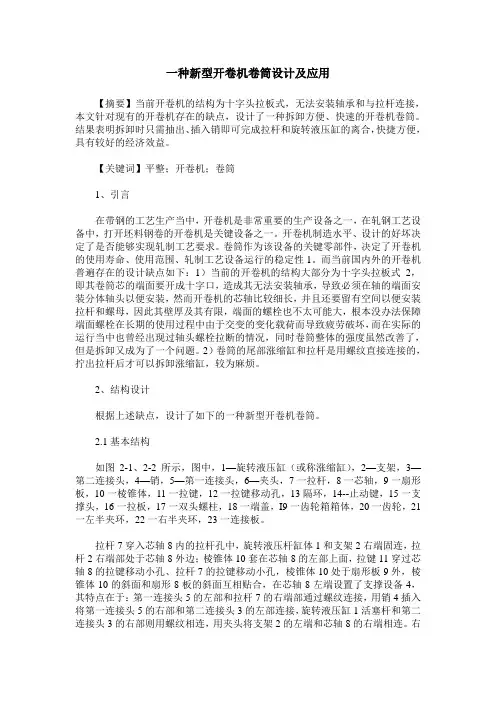

一种新型开卷机卷筒设计及应用【摘要】当前开卷机的结构为十字头拉板式,无法安装轴承和与拉杆连接,本文针对现有的开卷机存在的缺点,设计了一种拆卸方便、快速的开卷机卷筒。
结果表明拆卸时只需抽出、插入销即可完成拉杆和旋转液压缸的离合,快捷方便,具有较好的经济效益。
【关键词】平整;开卷机;卷筒1、引言在带钢的工艺生产当中,开卷机是非常重要的生产设备之一,在轧钢工艺设备中,打开坯料钢卷的开卷机是关键设备之一。
开卷机制造水平、设计的好坏决定了是否能够实现轧制工艺要求。
卷筒作为该设备的关键零部件,决定了开卷机的使用寿命、使用范围、轧制工艺设备运行的稳定性1。
而当前国内外的开卷机普遍存在的设计缺点如下:1)当前的开卷机的结构大部分为十字头拉板式2,即其卷筒芯的端面要开成十字口,造成其无法安装轴承,导致必须在轴的端面安装分体轴头以便安装,然而开卷机的芯轴比较细长,并且还要留有空间以便安装拉杆和螺母,因此其壁厚及其有限,端面的螺栓也不太可能大,根本没办法保障端面螺栓在长期的使用过程中由于交变的变化载荷而导致疲劳破坏,而在实际的运行当中也曾经出现过轴头螺栓拉断的情况,同时卷筒整体的强度虽然改善了,但是拆卸又成为了一个问题。
2)卷筒的尾部涨缩缸和拉杆是用螺纹直接连接的,拧出拉杆后才可以拆卸涨缩缸,较为麻烦。
2、结构设计根据上述缺点,设计了如下的一种新型开卷机卷筒。
2.1基本结构如图2-1、2-2所示,图中,1—旋转液压缸(或称涨缩缸),2—支架,3—第二连接头,4—销,5—第一连接头,6—夹头,7一拉杆,8一芯轴,9一扇形板,10一棱锥体,11一拉键,12一拉键移动孔,13隔环,14--止动键,15一支撑头,16一拉板,17一双头螺柱,18一端盖,I9一齿轮箱箱体,20一齿轮,21一左半夹环,22一右半夹环,23一连接板。
拉杆7穿入芯轴8内的拉杆孔中,旋转液压杆缸体1和支架2右端固连,拉杆2右端部处于芯轴8外边;棱锥体10套在芯轴8的左部上面,拉键11穿过芯轴8的拉键移动小孔、拉杆7的拉键移动小孔,棱锥体10处于扇形板9外,棱锥体10的斜面和扇形8板的斜面互相贴合,在芯轴8左端设置了支撑设备4,其特点在于:第一连接头5的左部和拉杆7的右端部通过螺纹连接,用销4插入将第一连接头5的右部和第二连接头3的左部连接,旋转液压缸1活塞杆和第二连接头3的右部则用螺纹相连,用夹头将支架2的左端和芯轴8的右端相连。
