接触器自锁正转控制线路

授课时间授课班级上课地点教学单元名称按钮、接触器双重联锁的正反转控制线路课时数0.4教学目标1.了解正反转控制电路。

2.培养学生分析问题、解决问题的能力。

教学重点两种电路分别是怎样实现的教学难点两种电路分别是怎样实现的目标群体普专教学环境实训室教学方法项目驱动、讲练结合等时间安排教学过程设计为了克服接触器联锁的正反转控制线路和按钮联锁的正反转控制线路的不足，在按钮联锁的基础上增加了接触器联锁，构成按钮、接触器双重联锁的正反转控制线路，如图4-25：图4-25按钮、接触器双重联锁的正反转控制线路该线路兼有两种线路联锁控制线路的优点，操作方便，又工作安全可靠。

线路工作原理：先合上电源开关QS（1）正转控制按下SB2-→SB2常闭触点先分断对KM2 联锁（注：教学过程设计部分可加页；表格中的单一、课程性质《编译原理》是高等工科院校“计算机科学与技术”、“软件工程”、“信息安全”等专业的一门重要的必修专业基础课。

所含内容涉及学科抽象、理论、设计三个形态。

在学习编译原理所涉及的知识的同时，掌握问题求解的典型思路和方法，帮助学生从系统层面重新认识程序和算法。

二、课程目标本课程的教学目标是：通过学习该课程，使学生了解形式语言基本概念和术语、掌握词法分析、语法分析、语义分析及中间代码生成、代码优化、符号表管理、存储组织和分配及代码优化的基本原理和实现方法。

通过学习编译程序的构造原理和技术，将有助于深刻理解和正确使用程序设计语言。

除此以外，编译原理课程介绍的一些原理、方法和算法并不局限于编译器的构造，也广泛地应用于其他软件的设计与开发。

本课程具有思想素质、知识技能以及能力培养三个层面的通用课程目标：（一）思想、素质教育目标目标1.1 在教学过程中，激发学生自豪感与爱国情怀，鼓励学生通过努力学习掌握先进科学技术，服务国家，回馈社会。

目标1.2 在教学过程中，通过课程内容与中国传统文化思想相结合，提升学生的学习兴趣、人文关怀和道德情操，真正做到“传道、授业和解惑”。

实验三三相异步电动机接触器自锁正转控制线路的联接一、实验目的：通过对三相鼠笼式异步电动机接触器自锁正转控制线路的安装和接线，掌握三相鼠笼式异步电动机接触器自锁正转控制线路的接线和实际操作方法。

加深对电气控制系统各种保护、自锁、互锁等环节的理解。

二、实验设备1、三相交流电源（线电压220V）。

2、鼠笼式异步电动机（三角形接线）1台。

3、交流接触器（实验板上）2个。

4、按钮（实验板上）3个。

5、交流电压表（0-500V）1个。

三、实验内容三相鼠笼式异步电动机接触器自锁正转的线电压为220V，电动机采用三角形接法，接线图如图9.1所示。

四、实验步骤1、认识各电器的结构、图形符号、接线方法；抄录电动机及各电器铭牌数据；并用万用电表Ω档检查各电器线图、触头是否完好。

2、接触器自锁正转控制线路。

断电情况下，按图进行接线，经指导老师检查后，方可进行通电实验操作。

3、通电实验操作。

（1）开启控制屏电源总开关，按启动按钮，调节调压器输出，使输出线电压为220V；（2）按正向起动按钮SB1，观察并记录电动机的转向和接触器的运行情况；（3）按急停按钮SB2，观察并记录电动机的转向和接触器的运行情况；（4）实验完毕，按控制屏停止按钮，切断三相交流电源。

五、实验注意事项1、接通电源后，按起动按钮(SB1)，接触器吸合，但电动机不转且发出“嗡嗡”声响；或者虽能起动，但转速很慢。

这种故障大多是主回路一相断线或电源缺相。

2. 接通电源后，按起动按钮(SB1), 若接触器通断频繁，且发出连续的劈啪声或吸合不牢，发出颤动声，此类故障原因可能是：(1) 线路接错，将接触器线圈与自身的动断触头串在一条回路上了。

(2) 自锁触头接触不良，时通时断。

(3) 接触器铁心上的短路环脱落或断裂。

(4) 电源电压过低或与接触器线圈电压等级不匹配。

六、思考题1．在电动机接触器自锁正转控制线路中，接触器常开触头如何实现自锁功能。

2、在控制线路中,短路、过载、失、欠压保护等功能是如何实现的? 在实际运行过程中,这几种保护有何意义?作业：实验后按要求写好实验报告上交。

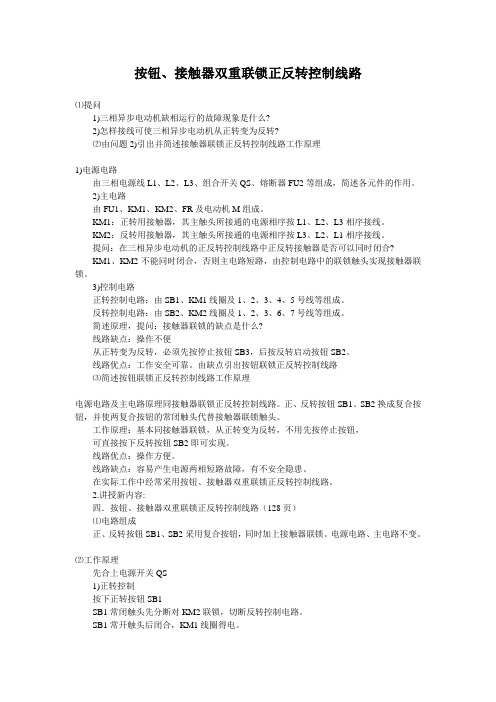

按钮、接触器双重联锁正反转控制线路⑴提问1)三相异步电动机缺相运行的故障现象是什么?2)怎样接线可使三相异步电动机从正转变为反转?⑵由问题2)引出并简述接触器联锁正反转控制线路工作原理1)电源电路由三相电源线L1、L2、L3、组合开关QS、熔断器FU2等组成，简述各元件的作用。

2)主电路由FU1、KM1、KM2、FR及电动机M组成。

KM1：正转用接触器，其主触头所接通的电源相序按L1、L2、L3相序接线。

KM2：反转用接触器，其主触头所接通的电源相序按L3、L2、L1相序接线。

提问：在三相异步电动机的正反转控制线路中正反转接触器是否可以同时闭合?KM1、KM2不能同时闭合，否则主电路短路，由控制电路中的联锁触头实现接触器联锁。

3)控制电路正转控制电路：由SB1、KM1线圈及1、2、3、4、5号线等组成。

反转控制电路：由SB2、KM2线圈及1、2、3、6、7号线等组成。

简述原理，提问：接触器联锁的缺点是什么?线路缺点：操作不便从正转变为反转，必须先按停止按钮SB3，后按反转启动按钮SB2。

线路优点：工作安全可靠。

由缺点引出按钮联锁正反转控制线路⑶简述按钮联锁正反转控制线路工作原理电源电路及主电路原理同接触器联锁正反转控制线路。

正、反转按钮SB1、SB2换成复合按钮，并使两复合按钮的常闭触头代替接触器联锁触头。

工作原理：基本同接触器联锁，从正转变为反转，不用先按停止按钮，可直接按下反转按钮SB2即可实现。

线路优点：操作方便。

线路缺点：容易产生电源两相短路故障，有不安全隐患。

在实际工作中经常采用按钮、接触器双重联锁正反转控制线路。

2.讲授新内容:四．按钮、接触器双重联锁正反转控制线路（128页）⑴电路组成正、反转按钮SB1、SB2采用复合按钮，同时加上接触器联锁。

电源电路、主电路不变。

⑵工作原理先合上电源开关QS1)正转控制按下正转按钮SB1SB1常闭触头先分断对KM2联锁，切断反转控制电路。

SB1常开触头后闭合，KM1线圈得电。

《电力拖动》教学项目设计项目二：接触器自锁正转控制线路班级10.3 10.4 10.7 授课地点三合一实验室课时 6 授课教师10.7主讲：颜钊、10.3、10.4主讲：王华总体目标通过教学，使学生能够正确画出接触器自锁正转控制线路的电路图，能根据电路图分析其工作原理，能正确画出接线图并根据接线图正确接线德育目标1、培养学生热爱本专业的专业思想2、培养学生做事的认真态度，养成良好的道德品质和习惯3、让学生遵守安全用电操作规范教学器材交流接触器、熔断器、热继电器、低压断路器、接线端子、按钮、尖嘴钳、螺丝刀（平口、梅花）、护套线、铜线教学内容教学目标教学重点、教法及教具1、画出接触器自锁正转控制线路图（1课时）能画出接触自锁正转控制线路图自锁电路的形成教法：点拨、讨论教具：交流接触器、熔断器、低压断路器、按钮2、分析线路工作原理（1课时）1、能根据电路图正确分析出电路如何启动和停止2、理解自锁的概念自锁教法：点拨、讨论教具：交流接触器、熔断器、低压断路器、按钮分析线路的自身保护功能（1课时）1、知道电路的三种保护的工作原理2、知道熔断器和热继电器在功能应用上的区别和联系欠压和失压保护教法：点拨、讨论教具：交流接触器、熔断器、热继电器3、画出线路接线图（1课时）能根据电路图正确画出线路的接线图正确画出接线图教法：讲练教具：交流接触器、熔断器、低压断路器、按钮、接线端子4、安装电路（2课时）1、能正确安装电路2、线路整齐美观、符合线路要求1、正确安装电路（重点）2、电路安装整齐、美观教法：训练教具：交流接触器、熔断器、低压断路器、接线端子、按钮、尖嘴钳、螺丝刀（平口、梅花）、护套线、铜线当日教学计划Ⅰ时间：2010 年10 月18日课时：1 授课内容：画出接触器自锁正转控制线路的电路图教学过程一、复习引入提问：点动：按下启动按钮——电动机得电运转松开启动按钮——电动机失电停转引入：在要求电动机连续运转时，要一直按着启动按钮，不符合生产要求，那么点动控制电路在不增加元器件的情况下如何实现电动机的连续运转呢？（即按下启动按钮电动机运转，松开启动按钮电动机仍然运转）二、新课讲授启发：按下、松开启动按钮电动机都得电运转接触器主触头始终闭合KM线圈始终有电结论：启动按钮旁并一接触器辅助常开触头控制电路串一停止按钮负责停止课题：接触器自锁正转控制线路电路图：FU1KMPEFRSB2KMKMSB1FU2L1L2L3MFRQSQS：低压断路器SB1：启动按钮SB2：停止按钮FU1,FU2：熔断器（短路保护）FR：热继电器KM：交流接触器三、小结：画电路图的要领四、布置作业：试分析此电路的工作原理授课记录安全检查及设备、器材使用情况记录与处理方法课后反思及改进措施当日教学计划Ⅱ时间：2010 年10 月18 日课时：1授课内容：分析线路工作原理教学过程一、教师让学生分析接触器自锁正转控制线路启动的工作原理1、分析线路操作的先后顺序2、分析按下按钮后各仪器动作的先后及工作原理二、教师让学生分析接触器自锁正转控制线路停止的工作原理1、分析应如何操作才能让电动机停转2、分析按下按钮后线路的工作过程三、分析接触器自锁正转控制线路的工作原理，总结归纳自锁的概念启发：自锁-----按下启动按钮，KM线圈通过（）保持有电。

接触器自锁正转控制线路.课程教学教案课程名称：电力拖动授课班级:2015级机电1班授课地点:电拖多媒体教室章节名称接触器自锁正转控制线路计划课时2课时教学目标知识与技能1.接触器自锁正转控制线路的概念。

2. 接触器自锁正转控制线路的工作原理。

3. 接触器自锁正转控制线路的特点。

过程与方法在黑板上画出原理图，对照原理图讲解工作过程。

并提问学生，讲述工作原理，检查学生的理解程度。

德育目标1.培养学生观察、分析及综合归纳能力。

2.激发学生学习兴趣，提高对所学专业的积极性3.具有较强的理论联系实际的能力。

教学重点1. 了解接触器自锁正转控制线路的功能。

2. 能准确绘制接触器自锁正转控制线路的原理图，并理解其工作过程。

3. 了解接触器自锁正转控制线路的特点，以及区分与点动控制线路的区别。

教学难点接触器自锁正转控制线路的原理图以及其工作过程。

教学要点理论知识要点1.接触器自锁正转控制线路实现什么样的功能。

2.接触器自锁正转控制线路的原理图以及其工作过程。

3.接触器自锁正转控制线路的特点。

实际操作要点教具、实训器材授课课时2课时教学过程设计第一课时重点1. 接触器自锁正转控制线路实现什么样的功能。

2. 接触器自锁正转控制线路的工作原理。

3. 线路中元器件功能介绍。

难点接触器自锁正转控制线路的工作过程。

课前复习线路中各元器件的功能。

导入新课我们可以用点动的原理制作门铃，但用点动的原理来制作风扇电路合适吗？它是不合适的，因为点动控制电路不能让电动机持续运转，那么怎样才能让风扇在通电后持续运转呢，这节课我们要学习的“接触器自锁控制线路”就可以解决这个问题。

新课讲授一、课前准备 1.学生应按时整队，穿好工作服、安全鞋进入实习工场。

2.检查出勤情况。

二、接触器自锁正转控制线路的介绍接触器自锁正转控制线路能实现电动机的连续运转，其线路的主电路与点动控制线路的主电路相同，但在控制线路中串接了一个停止按钮SB2和在启动按钮SB1的两端并接了接触器KM的一对常开辅助触头。

交流接触器连锁正反转控制接线图为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。

线路分析如下：一、正向启动：1、合上空气开关QS接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。

二、反向启动：1、合上空气开关QS接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。

三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
