热电偶冷端温度热敏电阻补偿法1. 引言1.1 热电偶冷端温度热敏电阻补偿法的定义热电偶冷端温度热敏电阻补偿法是一种在热电偶测温过程中常用的方法。
热敏电阻通过其对温度的敏感性，可以帮助补偿热电偶冷端温度引起的误差，从而提高测量精度。
这种补偿法可以有效地消除热电偶测温中由于冷端温度变化引起的测量误差，使得测量结果更加准确可靠。
通过合理选择和配置热敏电阻，结合适当的补偿算法，可以实现热电偶测温系统的自动补偿，提高系统的稳定性和准确性。
热电偶冷端温度热敏电阻补偿法在工业控制领域有着广泛的应用，可以应用于各种温度测量场合，为工业生产提供了重要的技术支持。
通过深入研究和优化，热电偶冷端温度热敏电阻补偿法有望在未来发展中发挥更大的作用，为实现智能化、自动化的工业控制系统提供更好的解决方案。
1.2 热电偶原理简介热电偶是一种常用的温度测量传感器，原理是利用两种不同材料的导体连接起来，当两种导体的接触处温度发生变化时，会产生热电势差，通过测量这个热电势差来推算温度。
热电偶的工作原理基于热电效应，即在两种不同材料接触处会产生电动势。
热电偶的优点在于其响应速度快、测量范围广、结构简单、成本低廉等特点，因此在工业领域被广泛应用于温度测量。
但是热电偶在测量过程中存在着一些误差，其中主要的一个误差源就是热电偶冷端的温度影响。
为了解决热电偶冷端温度对测量结果的影响，常常使用热敏电阻补偿法。
热敏电阻的电阻值随温度的变化而变化，可以根据热敏电阻的变化来补偿热电偶冷端温度的影响，从而提高测量精度。
热电偶原理简单易懂，结构简单且稳定，广泛应用于工业领域的温度测量中。
通过热敏电阻补偿法，可以进一步提高热电偶的测量精度，使得其在工业自动化控制中发挥更大的作用。
2. 正文2.1 热敏电阻的原理及特性热敏电阻是一种温度敏感元件，其电阻值随温度的变化而变化。
其原理是在一定温度范围内，热敏电阻的电阻值与温度呈线性关系。
通常热敏电阻的电阻值随温度的升高而减小，反之亦然。

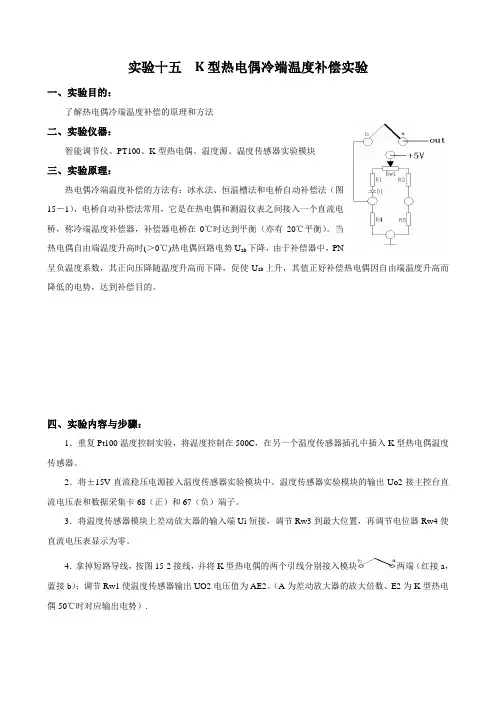

实验十五K型热电偶冷端温度补偿实验一、实验目的：了解热电偶冷端温度补偿的原理和方法二、实验仪器：智能调节仪、PT100、K型热电偶、温度源、温度传感器实验模块三、实验原理：热电偶冷端温度补偿的方法有：冰水法、恒温槽法和电桥自动补偿法（图15－1），电桥自动补偿法常用，它是在热电偶和测温仪表之间接入一个直流电桥，称冷端温度补偿器，补偿器电桥在0℃时达到平衡（亦有20℃平衡）。
当热电偶自由端温度升高时(＞0℃)热电偶回路电势U ab下降，由于补偿器中，PN呈负温度系数，其正向压降随温度升高而下降，促使U ab上升，其值正好补偿热电偶因自由端温度升高而降低的电势，达到补偿目的。
四、实验内容与步骤：1．重复Pt100温度控制实验，将温度控制在500C，在另一个温度传感器插孔中插入K型热电偶温度传感器。
2．将±15V直流稳压电源接入温度传感器实验模块中。
温度传感器实验模块的输出Uo2接主控台直流电压表和数据采集卡68（正）和67（负）端子。
3．将温度传感器模块上差动放大器的输入端Ui短接，调节Rw3到最大位置，再调节电位器Rw4使直流电压表显示为零。
4．拿掉短路导线，按图15-2接线，并将K型热电偶的两个引线分别接入模块两端（红接a，蓝接b）；调节Rw1使温度传感器输出UO2电压值为AE2。
（A为差动放大器的放大倍数、E2为K型热电偶50℃时对应输出电势）.5.打开温度传感器特性测试软件。
6．变温度源的温度每隔5℃点击一次采集按钮。
直到温度升至120℃（如图15-3所示）。
五、实验报告：1．根据软件中记录数据，作出（U O 2/A ）-T 曲线。
并与分度表进行比较，分析电桥自动补偿法的补偿效果。
2.冷端补偿一般有哪些方法K 型热电偶分度表（分度号：K ，单位：mV ）。
k型热电偶冷端补偿方案热电偶是一种常用的温度检测设备，广泛应用于工业和科学领域。
它由两种不同材料的金属导线组成，通过两端的温度差异产生的热电势来测量温度。
然而，热电偶的冷端温度并非始终恒定，这就需要我们采取相应的补偿方案来保证测量结果的准确性。
为了解决冷端温度变化对热电偶测量的影响，我们可以采用冷端补偿方法。
冷端补偿方案旨在通过一系列措施来抵消冷端温度的变化，从而提高测量的准确性和稳定性。
1. 环境隔离首先，我们可以采取环境隔离的措施。
将热电偶的冷端与环境隔离，避免外部环境因素对冷端温度的影响。
可以采用保温材料或者将冷端放置于恒温腔内来实现环境隔离。
2. 温度补偿电路其次，我们可以引入温度补偿电路。
通过测量冷端温度，然后根据温度变化来调整输出的热电势，以实现对冷端温度的补偿。
这可以通过添加电路元件、传感器和控制器等来实现。
3. 使用冷端补偿导线另外，选用适当的冷端补偿导线也是一种有效的补偿方案。
冷端补偿导线与热电偶连接，可以通过导线自身的材料特性来对冷端温度进行补偿。
而K型热电偶常使用镍铝和铜作为导线材料，所以选用相应的冷端补偿导线能够有效抵消冷端温度的变化。
4. 系统校准最后，对热电偶系统进行定期的校准也是非常重要的。
通过与已知温度进行比对，对热电偶系统进行误差校正。
校准可以帮助我们了解系统的准确性，并及时调整补偿方案，以保证测量结果的准确性。
总结起来，k型热电偶冷端补偿方案包括环境隔离、温度补偿电路、冷端补偿导线和系统校准等方面。
通过综合应用这些补偿方案，我们可以有效抵消冷端温度的变化对热电偶测量的影响，提高温度测量的准确性和稳定性。
注：本文所述的k型热电偶补偿方案仅供参考，具体应根据实际需求和情况灵活应用。
热电偶冷端温度补偿1. 前言热电偶是一种常用的温度测量装置，它基于热电效应，可以将温度转换为电压信号。
然而，热电偶的测量结果会受到环境温度的影响，特别是在长距离传输信号时，冷端温度变化会引起测量误差。
为了解决这个问题，需要进行冷端温度的补偿。
2. 冷端温度补偿原理冷端温度补偿的目的是根据冷端温度的变化，调整热电偶的电压输出，从而减小温度测量误差。
冷端温度补偿的原理如下：•热电偶的冷端与参考温度点（通常是室温）之间通过一个温度传感器（通常是一个热敏电阻）连接。
•当冷端温度发生变化时，温度传感器会检测到这一变化，并将信号传递给补偿电路。
•补偿电路会根据传感器信号，调整热电偶的电压输出，使其与实际温度保持一致。
•经过冷端温度补偿后，热电偶的测量结果将更加准确可靠。
3. 冷端温度补偿方法冷端温度补偿方法主要分为两种：硬件补偿和软件补偿。
3.1 硬件补偿硬件补偿是通过调整热电偶电路中的元件来实现的。
常见的硬件补偿方法有：•冷端温度检测电路：在热电偶的冷端连接一个温度传感器（如热敏电阻），通过测量这个温度传感器的阻值变化，来反馈冷端温度的变化。
•补偿电路：根据冷端温度的反馈信号，通过补偿电路来调整热电偶的电压输出，使其与实际温度保持一致。
硬件补偿可以在热电偶的电路中嵌入，从而实现自动的温度补偿。
这种方法在工业控制系统中广泛应用，可以提高温度测量的精度和稳定性。
3.2 软件补偿软件补偿是通过将热电偶的电压输出和冷端温度的关系建立数学模型，并通过计算机算法来实现的。
常见的软件补偿方法有：•温度补偿表法：通过实验获取不同温度下的电压输出和冷端温度的关系数据，建立一个温度补偿表。
在实际应用中，通过查表的方式来补偿热电偶的电压输出。
•线性插值法：在温度补偿表的基础上，采用线性插值算法，将补偿表中的有限数据点扩展为一个连续的补偿曲线。
通过插值算法，可以实现对任意温度下的热电偶电压输出进行补偿。
软件补偿方法需要在计算机或控制器中实现相应的算法和补偿表，可以动态地进行温度补偿。

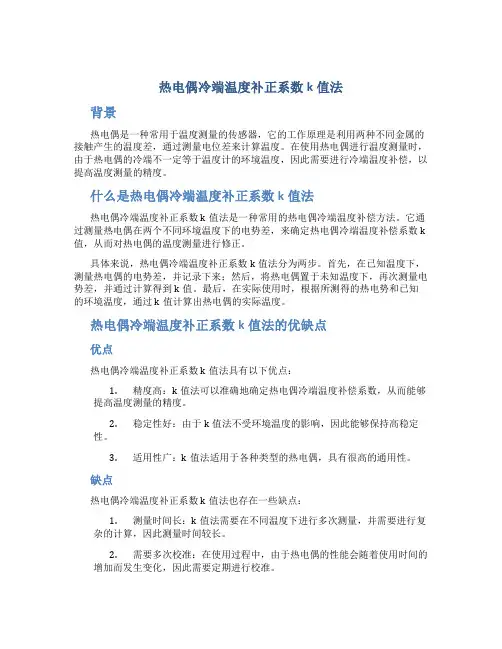

热电偶冷端温度补正系数k值法背景热电偶是一种常用于温度测量的传感器，它的工作原理是利用两种不同金属的接触产生的温度差，通过测量电位差来计算温度。
在使用热电偶进行温度测量时，由于热电偶的冷端不一定等于温度计的环境温度，因此需要进行冷端温度补偿，以提高温度测量的精度。
什么是热电偶冷端温度补正系数k值法热电偶冷端温度补正系数k值法是一种常用的热电偶冷端温度补偿方法。
它通过测量热电偶在两个不同环境温度下的电势差，来确定热电偶冷端温度补偿系数k 值，从而对热电偶的温度测量进行修正。
具体来说，热电偶冷端温度补正系数k值法分为两步。
首先，在已知温度下，测量热电偶的电势差，并记录下来；然后，将热电偶置于未知温度下，再次测量电势差，并通过计算得到k值。
最后，在实际使用时，根据所测得的热电势和已知的环境温度，通过k值计算出热电偶的实际温度。
热电偶冷端温度补正系数k值法的优缺点优点热电偶冷端温度补正系数k值法具有以下优点：1.精度高：k值法可以准确地确定热电偶冷端温度补偿系数，从而能够提高温度测量的精度。
2.稳定性好：由于k值法不受环境温度的影响，因此能够保持高稳定性。
3.适用性广：k值法适用于各种类型的热电偶，具有很高的通用性。
缺点热电偶冷端温度补正系数k值法也存在一些缺点：1.测量时间长：k值法需要在不同温度下进行多次测量，并需要进行复杂的计算，因此测量时间较长。
2.需要多次校准：在使用过程中，由于热电偶的性能会随着使用时间的增加而发生变化，因此需要定期进行校准。
结论热电偶冷端温度补正系数k值法是一种常用的热电偶冷端温度补偿方法，具有精度高、稳定性好、适用性广等优点，但也存在着测量时间长、需要多次校准等缺点。
在实际使用中，需要根据具体的测量需求和实际情况选择合适的热电偶冷端温度补偿方法，以确保温度测量的准确性和稳定性。

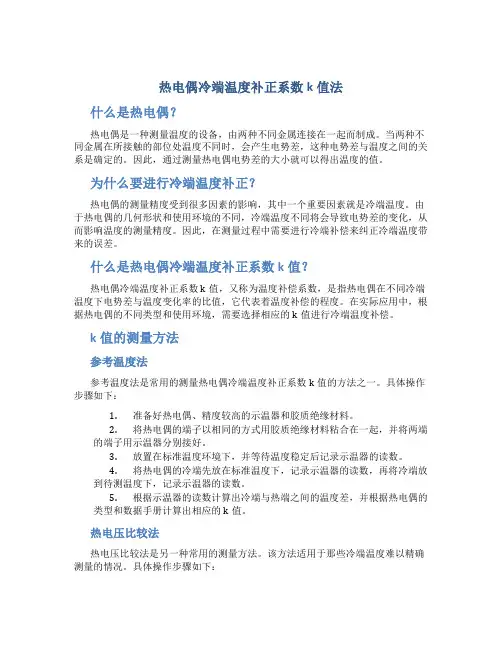

热电偶冷端温度补正系数k值法什么是热电偶？热电偶是一种测量温度的设备，由两种不同金属连接在一起而制成。
当两种不同金属在所接触的部位处温度不同时，会产生电势差，这种电势差与温度之间的关系是确定的。
因此，通过测量热电偶电势差的大小就可以得出温度的值。

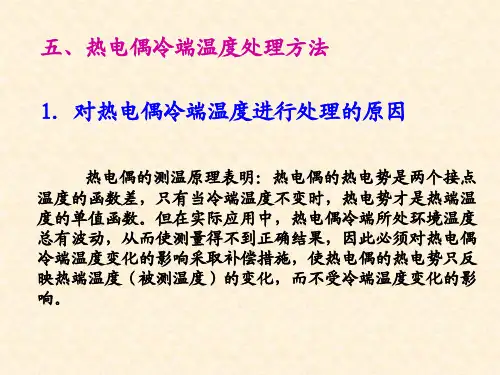

为什么要进行冷端温度补正？热电偶的测量精度受到很多因素的影响，其中一个重要因素就是冷端温度。
由于热电偶的几何形状和使用环境的不同，冷端温度不同将会导致电势差的变化，从而影响温度的测量精度。
因此，在测量过程中需要进行冷端补偿来纠正冷端温度带来的误差。
什么是热电偶冷端温度补正系数k值？热电偶冷端温度补正系数k值，又称为温度补偿系数，是指热电偶在不同冷端温度下电势差与温度变化率的比值，它代表着温度补偿的程度。
在实际应用中，根据热电偶的不同类型和使用环境，需要选择相应的k值进行冷端温度补偿。
k值的测量方法参考温度法参考温度法是常用的测量热电偶冷端温度补正系数k值的方法之一。
具体操作步骤如下：1.准备好热电偶、精度较高的示温器和胶质绝缘材料。
2.将热电偶的端子以相同的方式用胶质绝缘材料粘合在一起，并将两端的端子用示温器分别接好。
3.放置在标准温度环境下，并等待温度稳定后记录示温器的读数。
4.将热电偶的冷端先放在标准温度下，记录示温器的读数，再将冷端放到待测温度下，记录示温器的读数。
5.根据示温器的读数计算出冷端与热端之间的温度差，并根据热电偶的类型和数据手册计算出相应的k值。
热电压比较法热电压比较法是另一种常用的测量方法。
该方法适用于那些冷端温度难以精确测量的情况。
具体操作步骤如下：1.准备好两个热电偶以及精度较高的电压表。
2.将两个热电偶的热端连接在一起，在待测温度及标准温度处测量它们产生的热电势差并记录下来。
3.计算出待测温度和标准温度下热电势差之比，并与数据手册中给出的标准k值进行比较，如果存在偏差则进行修正。
k值的应用热电偶冷端温度补正系数k值的应用非常广泛。

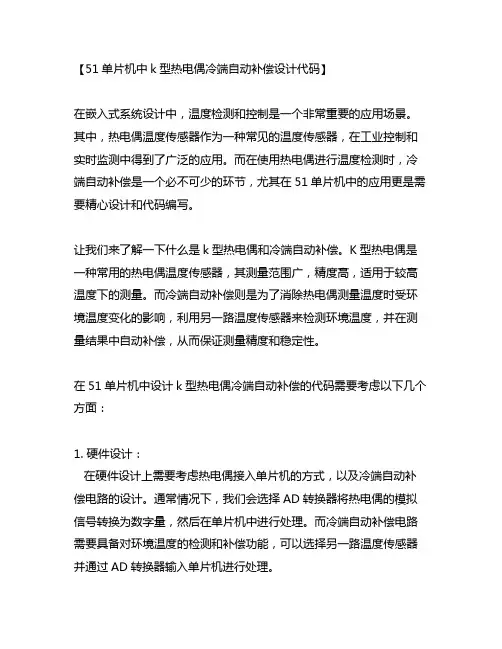

【51单片机中k型热电偶冷端自动补偿设计代码】在嵌入式系统设计中，温度检测和控制是一个非常重要的应用场景。
其中，热电偶温度传感器作为一种常见的温度传感器，在工业控制和实时监测中得到了广泛的应用。
而在使用热电偶进行温度检测时，冷端自动补偿是一个必不可少的环节，尤其在51单片机中的应用更是需要精心设计和代码编写。
让我们来了解一下什么是k型热电偶和冷端自动补偿。
K型热电偶是一种常用的热电偶温度传感器，其测量范围广，精度高，适用于较高温度下的测量。
而冷端自动补偿则是为了消除热电偶测量温度时受环境温度变化的影响，利用另一路温度传感器来检测环境温度，并在测量结果中自动补偿，从而保证测量精度和稳定性。
在51单片机中设计k型热电偶冷端自动补偿的代码需要考虑以下几个方面：1. 硬件设计：在硬件设计上需要考虑热电偶接入单片机的方式，以及冷端自动补偿电路的设计。
通常情况下，我们会选择AD转换器将热电偶的模拟信号转换为数字量，然后在单片机中进行处理。
而冷端自动补偿电路需要具备对环境温度的检测和补偿功能，可以选择另一路温度传感器并通过AD转换器输入单片机进行处理。
2. 软件编写：在软件编写上，首先需要考虑计算热电偶测量温度的算法，包括将AD转换器采集到的数字量转换为温度值的过程。
其次是冷端自动补偿的算法，需要根据另一路温度传感器的信号进行环境温度的监测和补偿计算。
还需要考虑通信协议、显示方式等与外部环境的交互。
3. 代码结构：在51单片机中，代码的结构设计非常重要。
需要考虑模块化、可重用性和可维护性，以便后续的调试和升级。
可以根据功能将代码划分为热电偶温度测量模块、冷端自动补偿模块、通信模块等，便于管理和维护。
4. 测试和调试：在代码编写完成后，需要进行充分的测试和调试。
首先是对热电偶和冷端自动补偿算法的测试，验证其准确性；其次是与外部环境的连通性测试，确保与外部设备的正常通信；最后是整个系统的稳定性测试，保证在不同环境条件下能够准确可靠地工作。
实验三十三K型热电偶冷端温度补偿实验
一、实验目的：
了解热电偶冷端温度补偿器的原理与补偿方法。
二、需用器件与单元：
主机箱中的智能调节器单元、电压表、转速调节0~24V电源、15V直流稳压电源；
温度源、Pt100热电阻（温度控制传感器）、K热电偶（温度特性实验传感器）、温度传感器实验模板；压力传感器实验模板（作为直流mV信号发生器）、冷端温度补偿器、补偿器专用+5V直流稳压电源。
三、基本原理：
本实验为K分度热电偶。
冷端补偿器外形为一个小方盒，有4个引线端子，4、3接+5V专用电源，2、1输出补偿热电势信号；它的内部是一个不平衡电桥，如图33-1所示。
这个直流电桥称冷端温度补偿器，电桥在0ºC时达到平衡（亦有20ºC平衡）。
当热电偶温度升高时（>0ºC)热电偶回路电势Uab下降,由于补偿器中,PN呈负温度系数,其正向压降随温度升高而下降,促使2端电位上升,使Vi不变达到补偿目的。
图1 热电偶冷端温度补偿器原理
四、实验步骤：
1、温度传感器实验模板放大器调零：按图2示意接线。
将主机箱上的电压表量程切换开关打到2V档，检查接线无误后合上主机箱电源开关，调节温度传感器实验模板中的Rw2(增益电位器）顺时针转到底，再调节Rw3(调零电位器）使主机箱的电压表显示为0V（零位调好后Rw3电位器旋钮位置不要改动）。
关闭主机箱电源。
图2 温度传感器实验模板放大器调零接线示意图
2、调节温度传感器实验模板放大器的增益A为100倍：利用压力传感器实验模板的零位偏移电压作为温度实验模板放大器的输入信号来确定温度实验模板放大器的增益A。
按图2示意接线，检查接线无误后合上主机箱电源开关，调节压力传感器实验模板上的Rw2(调零电位器)，使压力传感器实验模板中的放大器输出电压为0.01V（用主机箱电压表测量）；再将0.01V电压输入到温度传感器实验模板的放大器中，再调节温度传感器实验模板中的增益电位器Rw2（小心：不要误碰调零电位器Rw3），使温度传感器实验模板放大器的输出电压为1.000V（增益调好后Rw2电位器旋钮不要改动）。
关闭电源。
图3 调节温度实验模板放大器增益A接线示意图
3、将主机箱上的转速调节旋钮（0~24V）顺时针旋转到底（24V）；将调节控制对象开关拨到Rt.Vi位置。
将冷端补偿器的专用电源插头插到主机箱侧面的交流220V插座上。
按图33-4示意接线，检查接线无误后合上主机箱电源开关，再合上调节器电源开关和温度源电源开关，将温度源控制在60ºC，待电压表显示上升到平衡点时记录数据。
再按表1中温度值设置温度源的温度并将放大器的相应输出值填入表中：
温度设定方法，按住▲键约三秒，仪表进入“SP”给定值（实验值）设置，此时可按上述方法按↓、↑、←三键设定实验值，使SV窗显示值与AL-1（上限报警）值一致（如100 ºC）。
图4 K热电偶冷端温度补偿实验接线示意图
表1 K热电偶热电势（经过放大器放大A=100倍后的热电势）与温度数据
测量温度ºC 60 70 80 90 100
标准值V0（mv） 2.436 2.850 3.266 3.681 4.095
实验值加补偿V1（V）
实验值不补偿V2（V）
4、由E（t，t。
）= E（t，t。
’）+ E（t’，t。
）=V。
/A计算得到E（t，t。
）,再根据
E（t，t。
）的值从附表3中可以查到相应的温度值并与实验给定温度值对照，计算误差。
以及补偿温度，最后将调节器实验温度设置到40 ºC，待温度源回复到40 ºC左右后关闭所有电源。
五、思考题：
1、热电偶参考端补偿的意义和方法有哪些？
2、本实验K热电偶测温的误差来源主要有哪些方面？
