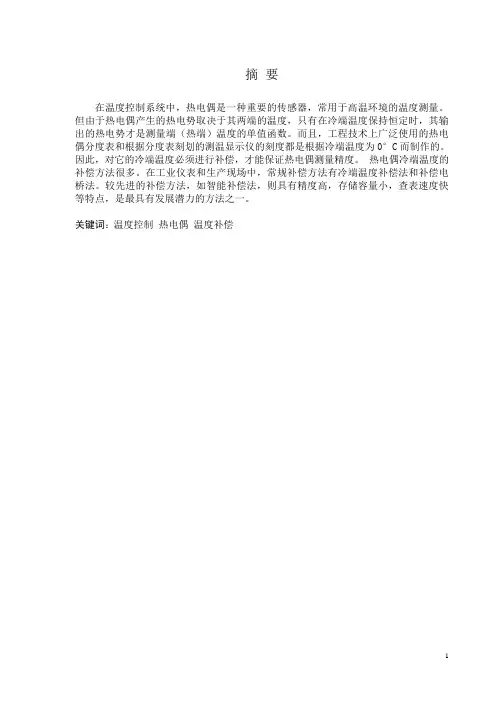

热电偶冷端温度热敏电阻补偿法1. 引言1.1 热电偶冷端温度热敏电阻补偿法的定义热电偶冷端温度热敏电阻补偿法是一种在热电偶测温过程中常用的方法。
热敏电阻通过其对温度的敏感性,可以帮助补偿热电偶冷端温度引起的误差,从而提高测量精度。
这种补偿法可以有效地消除热电偶测温中由于冷端温度变化引起的测量误差,使得测量结果更加准确可靠。
通过合理选择和配置热敏电阻,结合适当的补偿算法,可以实现热电偶测温系统的自动补偿,提高系统的稳定性和准确性。
热电偶冷端温度热敏电阻补偿法在工业控制领域有着广泛的应用,可以应用于各种温度测量场合,为工业生产提供了重要的技术支持。
通过深入研究和优化,热电偶冷端温度热敏电阻补偿法有望在未来发展中发挥更大的作用,为实现智能化、自动化的工业控制系统提供更好的解决方案。
1.2 热电偶原理简介热电偶是一种常用的温度测量传感器,原理是利用两种不同材料的导体连接起来,当两种导体的接触处温度发生变化时,会产生热电势差,通过测量这个热电势差来推算温度。
热电偶的工作原理基于热电效应,即在两种不同材料接触处会产生电动势。
热电偶的优点在于其响应速度快、测量范围广、结构简单、成本低廉等特点,因此在工业领域被广泛应用于温度测量。
但是热电偶在测量过程中存在着一些误差,其中主要的一个误差源就是热电偶冷端的温度影响。
为了解决热电偶冷端温度对测量结果的影响,常常使用热敏电阻补偿法。
热敏电阻的电阻值随温度的变化而变化,可以根据热敏电阻的变化来补偿热电偶冷端温度的影响,从而提高测量精度。
热电偶原理简单易懂,结构简单且稳定,广泛应用于工业领域的温度测量中。
通过热敏电阻补偿法,可以进一步提高热电偶的测量精度,使得其在工业自动化控制中发挥更大的作用。
2. 正文2.1 热敏电阻的原理及特性热敏电阻是一种温度敏感元件,其电阻值随温度的变化而变化。
其原理是在一定温度范围内,热敏电阻的电阻值与温度呈线性关系。
通常热敏电阻的电阻值随温度的升高而减小,反之亦然。
K型热电偶的温度控制实验一、实验目的了解K型热电偶的特性与应用。
二、实验所用单元加热源、K型热电偶(温度控制用)、K型热电偶(测量用)、温度控制单位、温度传感器实验板、数字电压表、万用表(自备)三、实验原理及电路当两种不同的金属组成回路,如二个接点处的温度不同,在回路中就会产生热电势,这就是热电效应。
温度高的接点称为工作端,置于被测温度场,温度低的接点称为冷端(或自由端),冷端的温度为恒温,一般为室温或补偿后的0℃或25℃。
热电偶实验原理图如图24-1所示。
K型热电偶接至差动放大器的输入端,经放大后输出电压由数字电压表显示。
图24-1 K型热电偶温度控制实验原理图四、实验步骤1、仔细阅读附录中的“温度控制仪表操作说明”,学会基本参数设定。
2、将温度控制用的热电偶插入加热源的一个传感器安置孔中,热电偶自由端引线插入面板中的热电偶插孔中,红线为正极。
3、将加热源的两根电源线与面板上的AC16V电源插孔相连。
4、将E、G两端短接并接地,接通电源,调节RP3使OUT2为零,然后断开E、G之间的短接线。
5、按照图24-1进行接线,测量用的K型热电偶放入加热源的另一个插孔中,两根引出线接至电路板上E、G两端,注意引出线带红色套管或红色斜线的为正极,接至E端。
6、设定温度控制仪的给定值为50℃,接通加热开关,等待温度稳定时,调节Rw2使数字电压表指示值为K型热电偶50℃下分度值的100倍,以便读数(K 型热电偶50℃时的分度值为2.022mV),重新设定温度给定值为52℃,等待温度稳定时记录下数字电压表读数,重复进行以上步骤,温度给定值每次增加2℃,将实验结果记入下表中。
表24-1五、实验报告根据表24-1的实验结果,画出K型热电偶的特性曲线,并计算K型热电偶的非线性误差。
k型热电偶冷端补偿方案热电偶是一种常用的温度检测设备,广泛应用于工业和科学领域。
它由两种不同材料的金属导线组成,通过两端的温度差异产生的热电势来测量温度。
然而,热电偶的冷端温度并非始终恒定,这就需要我们采取相应的补偿方案来保证测量结果的准确性。
为了解决冷端温度变化对热电偶测量的影响,我们可以采用冷端补偿方法。
冷端补偿方案旨在通过一系列措施来抵消冷端温度的变化,从而提高测量的准确性和稳定性。
1. 环境隔离首先,我们可以采取环境隔离的措施。
将热电偶的冷端与环境隔离,避免外部环境因素对冷端温度的影响。
可以采用保温材料或者将冷端放置于恒温腔内来实现环境隔离。
2. 温度补偿电路其次,我们可以引入温度补偿电路。
通过测量冷端温度,然后根据温度变化来调整输出的热电势,以实现对冷端温度的补偿。
这可以通过添加电路元件、传感器和控制器等来实现。
3. 使用冷端补偿导线另外,选用适当的冷端补偿导线也是一种有效的补偿方案。
冷端补偿导线与热电偶连接,可以通过导线自身的材料特性来对冷端温度进行补偿。
而K型热电偶常使用镍铝和铜作为导线材料,所以选用相应的冷端补偿导线能够有效抵消冷端温度的变化。
4. 系统校准最后,对热电偶系统进行定期的校准也是非常重要的。
通过与已知温度进行比对,对热电偶系统进行误差校正。
校准可以帮助我们了解系统的准确性,并及时调整补偿方案,以保证测量结果的准确性。
总结起来,k型热电偶冷端补偿方案包括环境隔离、温度补偿电路、冷端补偿导线和系统校准等方面。
通过综合应用这些补偿方案,我们可以有效抵消冷端温度的变化对热电偶测量的影响,提高温度测量的准确性和稳定性。
注:本文所述的k型热电偶补偿方案仅供参考,具体应根据实际需求和情况灵活应用。
热电偶冷端温度补偿1. 前言热电偶是一种常用的温度测量装置,它基于热电效应,可以将温度转换为电压信号。
然而,热电偶的测量结果会受到环境温度的影响,特别是在长距离传输信号时,冷端温度变化会引起测量误差。
为了解决这个问题,需要进行冷端温度的补偿。
2. 冷端温度补偿原理冷端温度补偿的目的是根据冷端温度的变化,调整热电偶的电压输出,从而减小温度测量误差。
冷端温度补偿的原理如下:•热电偶的冷端与参考温度点(通常是室温)之间通过一个温度传感器(通常是一个热敏电阻)连接。
•当冷端温度发生变化时,温度传感器会检测到这一变化,并将信号传递给补偿电路。
•补偿电路会根据传感器信号,调整热电偶的电压输出,使其与实际温度保持一致。
•经过冷端温度补偿后,热电偶的测量结果将更加准确可靠。
3. 冷端温度补偿方法冷端温度补偿方法主要分为两种:硬件补偿和软件补偿。
3.1 硬件补偿硬件补偿是通过调整热电偶电路中的元件来实现的。
常见的硬件补偿方法有:•冷端温度检测电路:在热电偶的冷端连接一个温度传感器(如热敏电阻),通过测量这个温度传感器的阻值变化,来反馈冷端温度的变化。
•补偿电路:根据冷端温度的反馈信号,通过补偿电路来调整热电偶的电压输出,使其与实际温度保持一致。
硬件补偿可以在热电偶的电路中嵌入,从而实现自动的温度补偿。
这种方法在工业控制系统中广泛应用,可以提高温度测量的精度和稳定性。
3.2 软件补偿软件补偿是通过将热电偶的电压输出和冷端温度的关系建立数学模型,并通过计算机算法来实现的。
常见的软件补偿方法有:•温度补偿表法:通过实验获取不同温度下的电压输出和冷端温度的关系数据,建立一个温度补偿表。
在实际应用中,通过查表的方式来补偿热电偶的电压输出。
•线性插值法:在温度补偿表的基础上,采用线性插值算法,将补偿表中的有限数据点扩展为一个连续的补偿曲线。
通过插值算法,可以实现对任意温度下的热电偶电压输出进行补偿。
软件补偿方法需要在计算机或控制器中实现相应的算法和补偿表,可以动态地进行温度补偿。
基于提高热工测■准确度之K型热电偶校验的调整方案在计量范畴,不同的科技和生产领域,有不同的测量项目及测量特点,热工测量是指在热工过程中对各种热工参数的测量,包括温度、压力、流量、物位等热工参数的测量。
热工测量仪表在测量时,在大多数情况下,不能直接测量参数,一般总是借助于一些物质的物理、化学性质的关联性把测量参数转变为其他方便测量的相关量,以便间接测量出被测参数的大小和數值。
热电偶温度表是在热工测量中应用最广泛的一种温度电测仪表,通常是由热电偶、热电偶冷端温度补偿(或元件)和显示仪表三部分组成。
三者之间要用导线连接起来,完成温度的测量。
下面以K型热电偶温度表为例,说明在温度测量中,应采取什么措施来保证测量结果的准确度。
1K型热电偶温度的特性K型热电偶温度表是以热电效应为基础的测温仪表。
K型热电偶丝直径一般为1.2〜4.0mm。
正极(KP)的名义化学成分为:Ni: C「二90:10,负极(KN)的名义化学成分为:Ni: Si二97: 3,其测量温度为- 200〜1300C°o它的特点是:结构简单,使用方便,测量范围广,测温准确可靠,便于信号的远传、自动记录和集中控制,因而在工业生产和科研领域中应用极为普遍。
K型热电偶具有灵敏度高,稳定性和均匀性较好,线性度好,热电动势较大,抗氧化性能强,价格便宜等优点,能用于氧化性惰性气氛中,广泛为用户所采用。
2K型热电偶的测温原理2.1热电效应。
K型热电偶的测温原理是基于热电效应,即是通过把两根不同的导体或半导体线状材料A和B组成一闭合回路,闭合回路中有两个结点,测量时分别置于不同的温度场中,回路中就会产生一个电势, 该电势的方向和大小与导体的材料及两个结点的温度有关,也称■塞贝克效应”。
两种导体组成的闭合回路称为•热电偶”;两条线状导体A、B就称为热电极,或称为热电偶丝,产生的电势称为•热电势”;热电偶的两个结点分别是工作端和自由端:其中测量时置于被测温度为t 处的一个焊接结点,习惯上称为工作端或热端;另一个结点测量时置于被测对象之外为to的环境中称为自由端或冷端,o热电势则是由两部分组成,一部分是两种导体的接触电势,另一部分是单一导体的温差热电势。

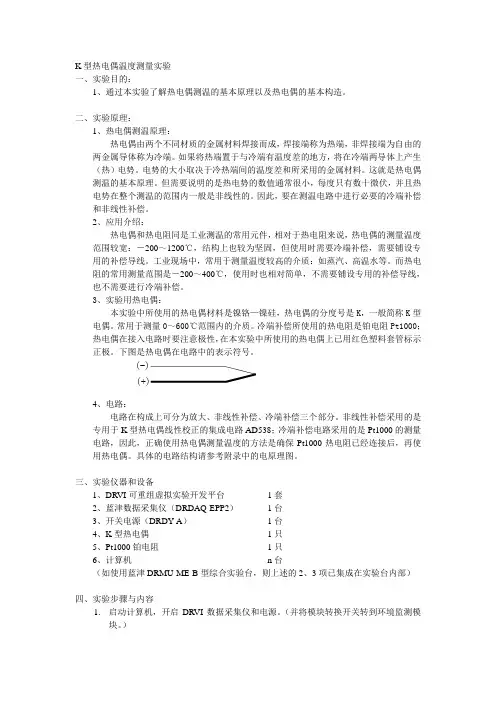

K型热电偶温度测量实验一、实验目的:1、通过本实验了解热电偶测温的基本原理以及热电偶的基本构造。
二、实验原理:1、热电偶测温原理:热电偶由两个不同材质的金属材料焊接而成,焊接端称为热端,非焊接端为自由的两金属导体称为冷端。
如果将热端置于与冷端有温度差的地方,将在冷端两导体上产生(热)电势。
电势的大小取决于冷热端间的温度差和所采用的金属材料。
这就是热电偶测温的基本原理。
但需要说明的是热电势的数值通常很小,每度只有数十微伏,并且热电势在整个测温的范围内一般是非线性的。
因此,要在测温电路中进行必要的冷端补偿和非线性补偿。
2、应用介绍:热电偶和热电阻同是工业测温的常用元件,相对于热电阻来说,热电偶的测量温度范围较宽:-200~1200℃,结构上也较为坚固,但使用时需要冷端补偿,需要铺设专用的补偿导线。
工业现场中,常用于测量温度较高的介质:如蒸汽、高温水等。
而热电阻的常用测量范围是-200~400℃,使用时也相对简单,不需要铺设专用的补偿导线,也不需要进行冷端补偿。
3、实验用热电偶:本实验中所使用的热电偶材料是镍铬—镍硅,热电偶的分度号是K,一般简称K型电偶。
常用于测量0~600℃范围内的介质。
冷端补偿所使用的热电阻是铂电阻Pt1000;热电偶在接入电路时要注意极性,在本实验中所使用的热电偶上已用红色塑料套管标示正极。
下图是热电偶在电路中的表示符号。
(-)(+)4、电路:电路在构成上可分为放大、非线性补偿、冷端补偿三个部分。
非线性补偿采用的是专用于K型热电偶线性校正的集成电路AD538;冷端补偿电路采用的是Pt1000的测量电路,因此,正确使用热电偶测量温度的方法是确保Pt1000热电阻已经连接后,再使用热电偶。
具体的电路结构请参考附录中的电原理图。
三、实验仪器和设备1、DRVI可重组虚拟实验开发平台1套2、蓝津数据采集仪(DRDAQ-EPP2)1台3、开关电源(DRDY-A)1台4、K型热电偶1只5、Pt1000铂电阻1只6、计算机n台(如使用蓝津DRMU-ME-B型综合实验台,则上述的2、3项已集成在实验台内部)四、实验步骤与内容1.启动计算机,开启DRVI数据采集仪和电源。

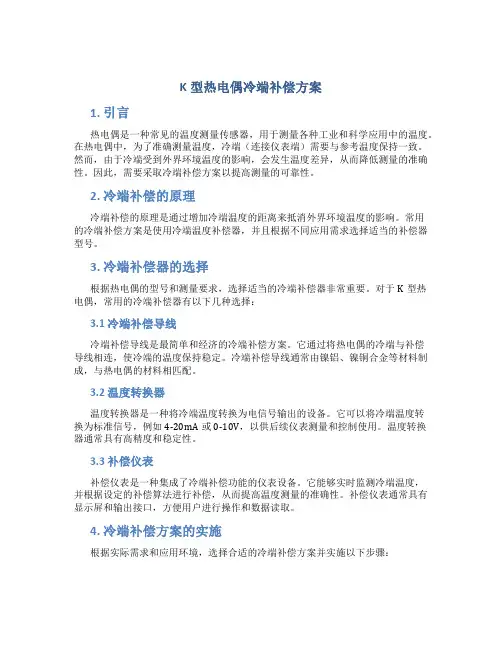

K型热电偶冷端补偿方案1. 引言热电偶是一种常见的温度测量传感器,用于测量各种工业和科学应用中的温度。
在热电偶中,为了准确测量温度,冷端(连接仪表端)需要与参考温度保持一致。
然而,由于冷端受到外界环境温度的影响,会发生温度差异,从而降低测量的准确性。
因此,需要采取冷端补偿方案以提高测量的可靠性。
2. 冷端补偿的原理冷端补偿的原理是通过增加冷端温度的距离来抵消外界环境温度的影响。
常用的冷端补偿方案是使用冷端温度补偿器,并且根据不同应用需求选择适当的补偿器型号。
3. 冷端补偿器的选择根据热电偶的型号和测量要求,选择适当的冷端补偿器非常重要。
对于K型热电偶,常用的冷端补偿器有以下几种选择:3.1 冷端补偿导线冷端补偿导线是最简单和经济的冷端补偿方案。
它通过将热电偶的冷端与补偿导线相连,使冷端的温度保持稳定。
冷端补偿导线通常由镍铝、镍铜合金等材料制成,与热电偶的材料相匹配。
3.2 温度转换器温度转换器是一种将冷端温度转换为电信号输出的设备。
它可以将冷端温度转换为标准信号,例如4-20mA或0-10V,以供后续仪表测量和控制使用。
温度转换器通常具有高精度和稳定性。
3.3 补偿仪表补偿仪表是一种集成了冷端补偿功能的仪表设备。
它能够实时监测冷端温度,并根据设定的补偿算法进行补偿,从而提高温度测量的准确性。
补偿仪表通常具有显示屏和输出接口,方便用户进行操作和数据读取。
4. 冷端补偿方案的实施根据实际需求和应用环境,选择合适的冷端补偿方案并实施以下步骤:4.1 安装冷端补偿器根据冷端补偿器的使用手册,将补偿器正确连接到热电偶的冷端,并与外部仪表或控制系统连接。
4.2 设置补偿参数对于补偿仪表,需要根据实际情况设置合适的补偿参数,例如环境温度范围、补偿算法等。
4.3 进行测量和验证使用合适的测试设备,对热电偶进行温度测量,并与参考温度进行比较。
验证冷端补偿方案的效果,确保测量的准确性。
5. 注意事项在选择和实施冷端补偿方案时,需要注意以下事项:•确保冷端补偿器与热电偶的相容性,防止材料不匹配导致测量误差。
实验一K型热电偶冷端温度补偿实验
一、实验目的:
了解热电偶冷端温度补偿器的原理与补偿方法。
二、需用器件与单元:
主机箱中的智能调节器单元、电压表、转速调节0~24V电源、15V直流稳压电源;
温度源、Pt100热电阻(温度控制传感器)、K热电偶(温度特性实验传感器)、温度传感器实验模板;压力传感器实验模板(作为直流mV信号发生器)、冷端温度补偿器、补偿器专用+5V直流稳压电源。
三、基本原理:
本实验为K分度热电偶。
冷端补偿器外形为一个小方盒,有4个引线端子,4、3接+5V专用电源,2、1输出补偿热电势信号;它的内部是一个不平衡电桥,如图33-1所示。
这个直流电桥称冷端温度补偿器,电桥在0ºC时达到平衡(亦有20ºC平衡)。
当热电偶温度升高时(>0ºC)热电偶回路电势Uab下降,由于补偿器中,PN呈负温度系数,其正向压降随温度升高而下降,促使2端电位上升,使Vi不变达到补偿目的。
图1 热电偶冷端温度补偿器原理
四、实验步骤:
1、温度传感器实验模板放大器调零:按图2示意接线。
将主机箱上的电压表量程切换开关打到2V档,检查接线无误后合上主机箱电源开关,调节温度传感器实验模板中的Rw2(增益电位器)顺时针转到底,再调节Rw3(调零电位器)使主机箱的电压表显示为0V(零位调好后Rw3电位器旋钮位置不要改动)。
关闭主机箱电源。
图2 温度传感器实验模板放大器调零接线示意图
2、调节温度传感器实验模板放大器的增益A为100倍:利用压力传感器实验模板的零位偏移电压作为温度实验模板放大器的输入信号来确定温度实验模板放大器的增益A。
按图2示意接线,检查接线无误后合上主机箱电源开关,调节压力传感器实验模板上的Rw2(调零电位器),使压力传感器实验模板中的放大器输出电压为0.01V(用主机箱电压表测量);再将0.01V电压输入到温度传感器实验模板的放大器中,再调节温度传感器实验模板中的增益电位器Rw2(小心:不要误碰调零电位器Rw3),使温度传感器实验模板放大器的输出电压为1.000V(增益调好后Rw2电位器旋钮不要改动)。
关闭电源。
图3 调节温度实验模板放大器增益A接线示意图
3、将主机箱上的转速调节旋钮(0~24V)顺时针旋转到底(24V);将调节控制对象开关拨到Rt.Vi位置。
将冷端补偿器的专用电源插头插到主机箱侧面的交流220V插座上。
按图33-4示意接线,检查接线无误后合上主机箱电源开关,再合上调节器电源开关和温度源电源开关,将温度源控制在60ºC,待电压表显示上升到平衡点时记录数据。
再按表1中温度值设置温度源的温度并将放大器的相应输出值填入表中:
温度设定方法,按住▲键约三秒,仪表进入“SP”给定值(实验值)设置,此时可按上述方法按↓、↑、←三键设定实验值,使SV窗显示值与AL-1(上限报警)值一致(如100 ºC)。
图4 K热电偶冷端温度补偿实验接线示意图
表1 K热电偶热电势(经过放大器放大A=100倍后的热电势)与温度数据
测量温度ºC 60 70 80 90 100
标准值V0(mv) 2.436 2.850 3.266 3.681 4.095
实验值加补偿V1(V)
实验值不补偿V2(V)
4、由E(t,t。
)= E(t,t。
’)+ E(t’,t。
)=V。
/A计算得到E(t,t。
),再根据
E(t,t。
)的值从附表3中可以查到相应的温度值并与实验给定温度值对照,计算误差。
以及补偿温度,最后将调节器实验温度设置到40 ºC,待温度源回复到40 ºC左右后关闭所有电源。
(热电偶的量程为800 ºC)
五、思考题:
1、热电偶参考端补偿的意义和方法有哪些?
2、本实验K热电偶测温的误差来源主要有哪些方面?。
