239热电偶的冷端温度补偿有几种方法

试述热电偶冷端温度补偿的几种主要方法和补偿原理嘿，咱今儿就来说说热电偶冷端温度补偿那些事儿！热电偶这玩意儿啊，就像个敏感的小家伙，它的测量可容易受冷端温度影响啦。

咱先讲讲补偿导线法。

你就把它想象成给热电偶找了个好帮手，这补偿导线呢，能把热电偶的冷端延长到一个温度相对稳定的地方，就好比给它搭了个安稳的小窝，这样不就能减少冷端温度变化带来的干扰啦！还有冰浴法呢！这就像是给热电偶洗了个冷水澡，把冷端放在冰和水的混合物里，让它处在一个固定的低温环境下，那它不就老实啦，测量起来也更准确咯。

电桥补偿法也挺有意思。

就好像给热电偶旁边放了个小天平，通过调整电桥的电阻来平衡冷端温度变化产生的影响，是不是很神奇呀！计算修正法呢，就像是给热电偶的测量结果做了一次精心的修正手术。

根据冷端实际温度和已知的关系式，把不准确的地方给它修正过来，让数据变得更可靠。

咱为啥要这么大费周章地去补偿热电偶冷端温度呀？这还用问吗！不补偿的话，那测量结果能准吗？就好比你要去一个地方，路线都没搞清楚，那能顺利到达目的地吗？肯定不行呀！这些补偿方法就是给热电偶指了条明路，让它能更准确地为我们服务呀。

热电偶在各种工业领域都大显身手呢，要是没有这些补偿方法，那它可就要闹脾气啦！所以呀，我们得好好对待它，用这些巧妙的方法让它乖乖听话，给我们提供精确的温度数据。

你想想看，要是工厂里的温度测量不准确，那生产出来的东西质量能有保障吗？要是科研实验里的温度数据不靠谱，那实验结果还能可信吗？所以说呀，热电偶冷端温度补偿可不是小事儿，它关系到好多重要的事情呢！总之呢，这些补偿方法各有各的好，我们得根据实际情况选择合适的方法，让热电偶发挥出它最大的作用。

这就是热电偶冷端温度补偿的奥秘所在，大家可得记住咯！。

热电偶需要冷端温度补偿的原因和五种温度补偿方法热电偶是一种常用的温度测量设备，它通过两种不同材料的金属导线形成的热电偶电路原理，利用温差引起的热电势差来测量温度。

然而，由于热电偶的冷端温度与环境温度不同，会影响到温度测量的准确性。

因此，热电偶需要进行冷端温度补偿，以提高温度测量的准确性和稳定性。

热电偶冷端温度补偿的原因主要有两点。

首先，冷端温度与环境温度的差异会导致热电偶电路中产生额外的热电势差，从而引起温度测量误差。

其次，冷端温度的变化会导致热电势的非线性变化，进一步增加温度测量误差。

因此，冷端温度补偿可以减小由于环境温度的变化而引起的温度测量误差。

接下来介绍五种常用的热电偶冷端温度补偿方法：1.嵌入式电解质温度传感器补偿法该方法是通过在热电偶的连接头内嵌入电解质温度传感器，实时测量连接头的温度，并根据测量结果进行热电势补偿，从而消除冷端温度变化引起的误差。

2.冷端温度检测补偿法该方法是在热电偶冷端连接头附近安装一个冷端温度检测器，实时测量冷端温度，并根据测量结果进行热电势补偿，以减小冷端温度变化引起的温度测量误差。

3.冷端直流功率补偿法该方法通过在热电偶接头处引入一个微小的直流电流，通过测量电阻变化来获得冷端温度信息，并据此实现热电势补偿，从而消除冷端温度变化引起的误差。

4.冷端恒温补偿法该方法是通过在热电偶的连接头处设置一个恒温装置，将其保持在一个恒定的温度，从而消除冷端温度变化引起的误差。

5.数学模型补偿法该方法是通过建立热电偶冷端温度与温度测量误差之间的数学模型，并根据冷端温度的变化来修正温度测量结果，以实现热电势补偿。

总之，热电偶需要进行冷端温度补偿，以提高温度测量的准确性和稳定性。

常用的冷端温度补偿方法包括嵌入式电解质温度传感器补偿法、冷端温度检测补偿法、冷端直流功率补偿法、冷端恒温补偿法和数学模型补偿法。

这些方法可以根据不同的实际需求和条件选择合适的补偿方法。

热电偶冷端温度补偿的方法1.热电偶热电势的大小与其两端的温度有关，其温度-热电势关系曲线是在冷端温度为0℃时分度的。

在实际应用中，由于热电偶冷端暴露在空间受到周围环境温度的影响，所以测温中的冷端温度不可能保持在0℃不变，而热偶电势既决定于热端温度，也决定于冷端温度。

所以，如果冷端温度自由变化，必然会引起测量误差。

为了消除这种误差，必须进行冷端温度补偿。

可以采用以下的方法:1）补偿导线延长法补偿导线是特种导线，用于热电偶和二次仪表间的信号传输,能够消除热电偶冷端温度变化引起的测量误差，保证仪表对介质温度的精确测量。

补偿导线在一定温度范围内与所连接的热电偶具有相同或十分相近的热电特性，根据热电偶补偿导线标准，不同的热电偶所配用的补偿导线也不同，并且有正负极性之分，各种补偿导线的正极均为红色，负极的不同颜色分别代表不同的分度号和导线。

使用时注意与型号匹配，并且电极不能接错，否则将产生较大的测量误差。

常用的热电偶补偿导线见表2-1-11表2-1- 1型号热电偶分度号线芯材料绝缘层颜色正极负极正极负极SC S（铂铑10-铂）SPC（铜）SNC（铜镍）红绿KC K（镍铬-镍硅）KPC（铜）KNC（康铜）红蓝KX K（镍铬-镍硅）KPX（镍铬）KNX（镍硅）红黑EX E（镍铬-康铜）EPX（镍铬）ENX（铜镍）红棕JX J（铁-康铜）JPX（铁）JNX（铜镍）红紫TX T（铜-康铜）TPX（铜）TNX（铜镍）红白2）冰点法各种热电偶的分度表都是在冷端为0℃的情况下制定的，如果把冷端置于能保持0℃的冰点槽内，则测得的热电势就代表被测的实际温度。

冰点法一般在实验室的精密测量中使用。

3）计算修正法用计算修正法来补偿冷端温度变化的影响只适用于实验室或临时性测温的情况，而对于现场的连续测量是不实用的。

4）仪表零点校正法如果热电偶的冷端温度比较恒定，与之配用的显示仪表调整又比较方便，则可采用此种方法来实现冷端温度补偿。

5）补偿电桥法补偿电桥法是采用不平衡电桥产生的直流毫伏信号，来补偿热电偶因冷端温度变化而引起的热电势变化，有称为冷端补偿器。

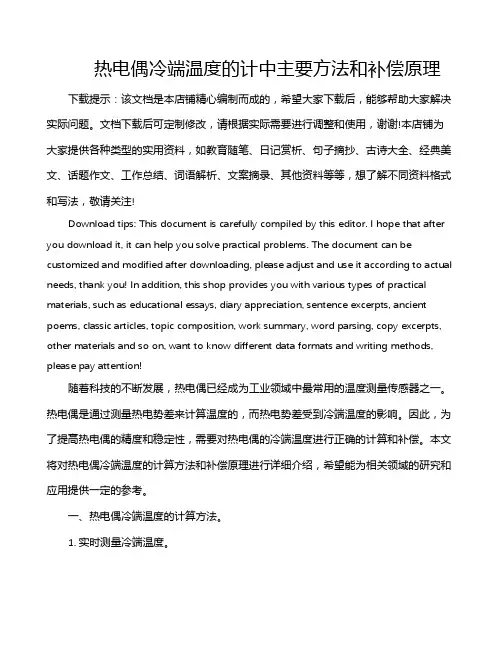

热电偶冷端温度的计中主要方法和补偿原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着科技的不断发展，热电偶已经成为工业领域中最常用的温度测量传感器之一。

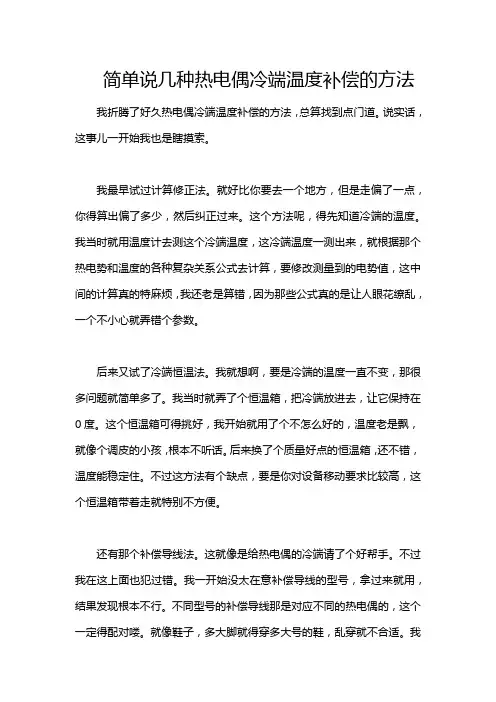

简单说几种热电偶冷端温度补偿的方法我折腾了好久热电偶冷端温度补偿的方法，总算找到点门道。

说实话，这事儿一开始我也是瞎摸索。

我最早试过计算修正法。

就好比你要去一个地方，但是走偏了一点，你得算出偏了多少，然后纠正过来。

这个方法呢，得先知道冷端的温度。

我当时就用温度计去测这个冷端温度，这冷端温度一测出来，就根据那个热电势和温度的各种复杂关系公式去计算，要修改测量到的电势值，这中间的计算真的特麻烦，我还老是算错，因为那些公式真的是让人眼花缭乱，一个不小心就弄错个参数。

后来又试了冷端恒温法。

我就想啊，要是冷端的温度一直不变，那很多问题就简单多了。

我当时就弄了个恒温箱，把冷端放进去，让它保持在0度。

这个恒温箱可得挑好，我开始就用了个不怎么好的，温度老是飘，就像个调皮的小孩，根本不听话。

后来换了个质量好点的恒温箱，还不错，温度能稳定住。

不过这方法有个缺点，要是你对设备移动要求比较高，这个恒温箱带着走就特别不方便。

还有那个补偿导线法。

这就像是给热电偶的冷端请了个好帮手。

不过我在这上面也犯过错。

我一开始没太在意补偿导线的型号，拿过来就用，结果发现根本不行。

不同型号的补偿导线那是对应不同的热电偶的，这个一定得配对喽。

就像鞋子，多大脚就得穿多大号的鞋，乱穿就不合适。

我后来仔细对照着说明书，找对了型号的补偿导线，问题就解决了不少。

我最近听说还有一种补偿电桥法。

虽然我还没好好实践过，但是查资料看这个方法还挺巧妙的。

它用一个专门的电桥电路，这电路可以根据冷端温度的变化产生一个补偿电压，加到测量电路里，把冷端温度变化带来的影响给抵消了。

我现在就是不确定到底在实际操作的时候，这个电桥电路该怎么调整参数才能达到最好的补偿效果呢。

不过这种理论上听起来确实是很靠谱，等我有空了一定得试一试。

这就是我试过的或者知道的一些热电偶冷端温度补偿的方法，你要是想把这事儿做好，可得多试试不同的方法，还得小心那些容易出错的地方啊。

热电偶的冷端补偿方法热电偶是一种常用的温度测量装置，由两种不同金属材料组成。

热电偶测量温度差异产生的电动势，并将其转化为温度值。

热电偶的测量结果往往受到冷端温度的影响。

为了减小或消除这种影响，可以采用一些冷端补偿方法。

以下是关于热电偶的10种冷端补偿方法：1. 理想冷端参考法：使用一个恒定温度恒定电压源作为冷端参考点，将热电偶的冷端与该参考点连接。

这种方法能够提供精确的冷端补偿，但需要额外配置恒温电源。

2. 冷端补偿电缆法：利用具有相同热电效应的电缆将热电偶的冷端与参考温度相连。

这种方法适用于短距离的温度测量，但长距离情况下电缆的温度梯度会导致测量误差。

3. 冷端冰浴法：将冰浴或低温热源与热电偶的冷端相连，以提供稳定的冷端温度。

这种方法适用于需要精确测量低温的应用，但仅适用于特定温区范围内。

4. 冷端温度补偿器法：使用冷端温度补偿器进行线性补偿，通过一个补偿电路来校正热电偶测量结果。

这种方法虽然可以在一定程度上减小冷端温度影响，但补偿电路的稳定性和准确性可能会影响测量精度。

5. 冷端绝缘套管法：将热电偶的冷端与一个绝缘套管相连，以减小冷端温度的变化对测量结果的影响。

这种方法适用于环境温度变化较大的情况下，但绝缘套管的稳定性和接触问题可能会影响测量精度。

6. 冷端过热维持法：通过采取一些措施保持冷端温度超过环境温度，减小环境温度变化对测量的影响。

在冷端附近加热，使用热电偶头盖子等方法。

7. 冷端对地维持法：将热电偶的冷端与地面相连，利用地面温度相对稳定的特性来补偿测量结果中的冷端温度变化。

这种方法适用于地面温度较为稳定的场合。

8. 冷端温度测量法：在热电偶的冷端加入一个额外的温度传感器，用于测量冷端温度，并对测量结果进行修正。

这种方法能够精确测量冷端温度，但额外的传感器可能会引入其他误差。

9. 自动补偿法：采用自动补偿器进行冷端温度补偿，监测冷端温度的变化并实时校正测量结果。

这种方法可以实现自动化的冷端补偿，但仍然受到补偿器的稳定性和准确性的影响。

热电偶冷端温度补偿方法比较热电偶是一种常用的温度测量装置，它根据热电效应来测量物体的温度。

由于温度会影响热电偶的电动势，因此需要进行冷端温度补偿。

冷端温度补偿是保证热电偶测量精度的重要因素之一、本文将对目前常用的热电偶冷端温度补偿方法进行比较。

1.冷端温度补偿线法（冷端温度保持在一个固定温度）这种方法最简单粗暴，即将热电偶的冷端温度保持在一个固定的温度。

这种方法的优点是简单易行，使得热电偶的测量误差减小。

然而，由于具有固定冷端温度，因此在不同温度下，热电偶的测量精度会受到影响。

因此，这种方法只适用于温度变化较小的情况，不适用于温度变化较大的场合。

2.双线温度补偿法双线温度补偿法是一种更常用的方法，它通过两根热电偶测量被测温度和冷端温度。

测量得到的电动势将被减去冷端温度和被测温度之间的电动势差，以消除冷端温度对测量结果的干扰。

由于这种方法使用两个热电偶，一个测量被测温度，一个测量冷端温度，因此可以减小测量误差，提高测量精度。

3.区域温度补偿法区域温度补偿法是一种更高级的冷端温度补偿方法，它根据热电偶的实际工作环境，将整个测量区域划分为多个温度区域，并对每个区域进行冷端温度补偿。

这种方法的优点是可以更准确地补偿热电偶的冷端温度，使得测量结果更加精确。

然而，这种方法需要对整个测量区域进行温度分布的精确测量，对硬件和软件的要求较高。

4.数字补偿法数字补偿法是一种基于数学模型的冷端温度补偿方法，它通过建立热电偶的数学模型，并利用热电偶的温度和电压特性，对冷端温度进行补偿。

这种方法的优点是可以对冷端温度进行快速准确的补偿，使得测量精度更高。

然而，这种方法需要对热电偶的特性有较深入的了解以及对数学建模有一定的能力，对算法的实现和硬件资源的要求较高。

综上所述，热电偶冷端温度补偿方法各有优缺点，根据实际应用场合选择合适的方法。

简单的冷端温度保持方法适用于温度变化较小的场合，双线温度补偿法适用于一般的场合，区域温度补偿法适用于对测量精度有较高要求的场合，数字补偿法适用于对测量精度要求较高且对数学建模有一定能力的情况。

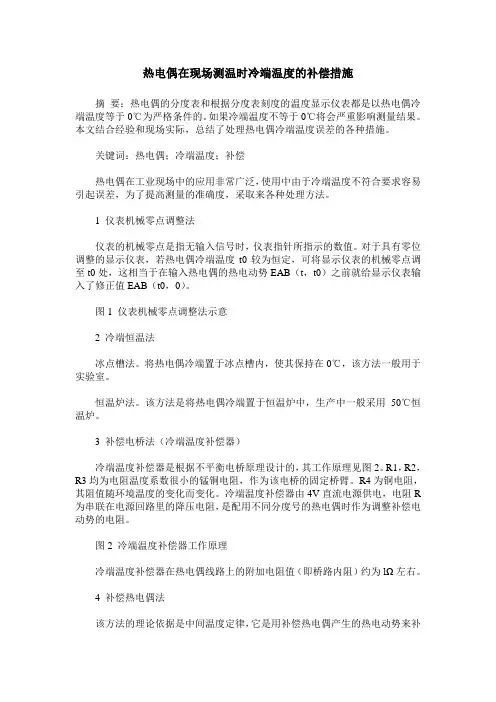

热电偶在现场测温时冷端温度的补偿措施摘要：热电偶的分度表和根据分度表刻度的温度显示仪表都是以热电偶冷端温度等于0℃为严格条件的。

如果冷端温度不等于0℃将会严重影响测量结果。

本文结合经验和现场实际，总结了处理热电偶冷端温度误差的各种措施。

关键词：热电偶；冷端温度；补偿热电偶在工业现场中的应用非常广泛，使用中由于冷端温度不符合要求容易引起误差，为了提高测量的准确度，采取来各种处理方法。

1 仪表机械零点调整法仪表的机械零点是指无输入信号时，仪表指针所指示的数值。

对于具有零位调整的显示仪表，若热电偶冷端温度t0较为恒定，可将显示仪表的机械零点调至t0处，这相当于在输入热电偶的热电动势EAB（t，t0）之前就给显示仪表输入了修正值EAB（t0，0）。

图1 仪表机械零点调整法示意2 冷端恒温法冰点槽法。

将热电偶冷端置于冰点槽内，使其保持在0℃，该方法一般用于实验室。

恒温炉法。

该方法是将热电偶冷端置于恒温炉中，生产中一般采用50℃恒温炉。

3 补偿电桥法（冷端温度补偿器）冷端温度补偿器是根据不平衡电桥原理设计的，其工作原理见图2。

R1，R2，R3均为电阻温度系数很小的锰铜电阻，作为该电桥的固定桥臂。

R4为铜电阻，其阻值随环境温度的变化而变化。

冷端温度补偿器由4V直流电源供电，电阻R 为串联在电源回路里的降压电阻，是配用不同分度号的热电偶时作为调整补偿电动势的电阻。

图2 冷端温度补偿器工作原理冷端温度补偿器在热电偶线路上的附加电阻值（即桥路内阻）约为lΩ左右。

4 补偿热电偶法该方法的理论依据是中间温度定律，它是用补偿热电偶产生的热电动势来补偿测温热电偶因冷端温度变化所产生的误差。

补偿热电偶和测温热电偶通过切换开关和显示仪表串接起来，使冷端温度变化所引起的测温误差得到补偿。

补偿热电偶可以是一支或多支测温热电偶，也可以是用测温热电偶的补偿导线制成的热电偶。

5 晶体管PN结温度补偿法近年来还有采用温敏二极管或温敏晶体管对热电偶进行冷端温度补偿的。

热电偶冷端温度补偿的方法热电偶是一种常用的温度传感器，它通过两种不同金属之间的热电效应来测量温度。

热电偶的工作原理是基于“塞贝克效应”，当两个不同金属连接在一起形成一个闭合回路时，当回路的两个端口之间存在温度差异时，会在回路中产生一个电势差，进而通过测量这个电势差来确定温度。

热电偶应用广泛，但是它也存在一个问题，即温度补偿问题。

在实际应用中，热电偶所测量的温度是冷端连接到测量设备时的温度。

然而，在测量过程中，冷端的温度会受到环境的影响而发生变化，从而导致测量结果的误差。

为了解决这个问题，需要进行热电偶冷端温度补偿。

1.传输补偿法：传输补偿法是通过将温度传输到热电偶冷端处来抵消温度变化造成的误差。

这可以通过使用一个热电偶延长电缆来实现，将延长电缆的金属部分与热电偶冷端连接，从而使热电偶冷端处的温度与待测温度保持一致。

这样，在测量时，可以将延长电缆的冷端连接到测量设备，从而得到更准确的温度测量结果。

2.冷端补偿法：冷端补偿法是通过在测量设备中添加一个温度传感器来测量冷端的温度，并将测得的温度值作为补偿值来修正测量结果。

这种方法可以在测量设备中添加一个冷端温度补偿电路，通过对冷端温度进行实时监测，并将测得的温度值与热电偶的测量值进行比较，从而得到更准确的温度测量结果。

3.数字补偿法：数字补偿法是通过使用数字信号处理技术对温度进行补偿。

这种方法中，热电偶的输出信号被转换为数字信号，并通过一系列算法对温度进行修正。

这些算法可以根据热电偶的特性和环境条件进行调整，从而得到更准确的测量结果。

数字补偿法可以通过微控制器或数字信号处理芯片实现，从而实现自动温度补偿。

4.软件补偿法：软件补偿法是通过在测量设备中使用软件算法对温度进行补偿。

这种方法中，热电偶的测量值和冷端温度的测量值被输入到一个计算机程序中，通过计算机程序对温度进行修正。

软件补偿法可以根据热电偶的特性和环境条件进行调整，从而得到更准确的测量结果。

这种方法常用于需要高精度测量的应用中。
