用数字万用表检测三极管的好坏方法如下

使用数字万用表判断三极管管脚教程使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。

但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。

我倒认为数字万用表在测量三极管时更加的方便。

以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。

大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。

手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。

图1三极管我们知道三极管的内部就像二个二极管组合而成的。

其形式就像下图。

中间的是基极（B极）。

图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。

看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。

这时我们可以用数字万用表的二极管档去测基极，看图3。

对于PNP 管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。

对于NPN表来说则是红表笔（连表内电池正极）连在基极上。

从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。

图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。

如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。

而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。

把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。

读数，再把它的另二脚反转，再读数。

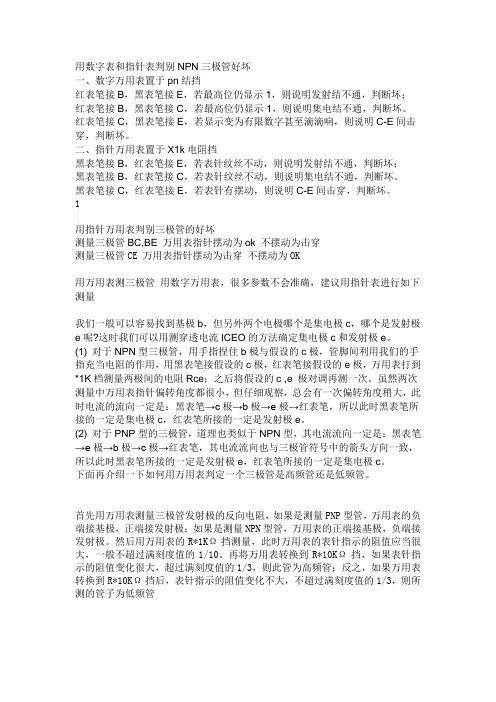

用数字表和指针表判别NPN三极管好坏一、数字万用表置于pn结挡红表笔接B，黑表笔接E，若最高位仍显示1，则说明发射结不通，判断坏；红表笔接B，黑表笔接C，若最高位仍显示1，则说明集电结不通，判断坏。

红表笔接C，黑表笔接E，若显示变为有限数字甚至滴滴响，则说明C-E间击穿，判断坏。

二、指针万用表置于X1k电阻挡黑表笔接B，红表笔接E，若表针纹丝不动，则说明发射结不通，判断坏；黑表笔接B，红表笔接C，若表针纹丝不动，则说明集电结不通，判断坏。

黑表笔接C，红表笔接E，若表针有摆动，则说明C-E间击穿，判断坏。

1|用指针万用表判别三极管的好坏测量三极管BC,BE 万用表指针摆动为ok 不摆动为击穿测量三极管CE 万用表指针摆动为击穿不摆动为OK用万用表测三极管用数字万用表，很多参数不会准确，建议用指针表进行如下测量我们一般可以容易找到基极b，但另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，用手指捏住b极与假设的c极，管脚间利用我们的手指充当电阻的作用，用黑表笔接假设的c极，红表笔接假设的e极，万用表打到*1K档测量两极间的电阻Rce；之后将假设的c ,e 极对调再测一次。

虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

(2) 对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。

下面再介绍一下如何用万用表判定一个三极管是高频管还是低频管。

首先用万用表测量三极管发射极的反向电阻，如果是测量PNP型管，万用表的负端接基极，正端接发射极；如果是测量NPN型管，万用表的正端接基极，负端接发射极。

如何定性判断场效应管、三极管的好坏？
场效应管和三极管的相同点就是都为半导体器件，并且都可以作为信号的放大和电子开关使用，既然都是半导体器件，那么其内部也都会有PN结的存在，而且大多数的损坏都表现为击穿，所以只要会测二极管，就可以测量这两种的好坏了，下面我们来看具体方法。

三极管的测量方法
我们可以将三极管看做是两个背靠背或面对面的二极管，使用数字万用表的二极管档位依次测量两个PN结就可以测出损坏了。

1.将数字万用表打至二极管档位，红黑表笔分别接触基极和集电极，正反测量只有一组读数则为正常。

否则为集电结击穿。

2.再将红黑表笔分别接触基极和发射极，正反测量只有一组读数为正常，否则为发射结击穿。

并且这个读数和第一步中的读数差不多大小为正常，如果偏差过大则视为性能不良。

3.红黑表笔分别接集电极和发射极，不管正反测量都没有读数显
示为正常，否则为损坏。

场效应管测量方法
场效应管和三极管一样同样有三个电极，分别为栅极、源极和漏极，使用数字万用表的200K电阻档位，分别测量每两个管脚的阻值，当有两个管脚的正反阻值差不多大小时，这两个即为源极和漏极，其余一脚为栅极。

下面我们以N沟道场效应管为例，来看下测量方法（测量前需短路放电）。

1.将万用表置于二极管档位，红黑表笔正反接源极和漏极，只有一组显示数值为正常，正反都有数值显示且很小说明漏源击穿。

2.将红表笔接漏极，黑表笔接源极，没有读数显示为正常，此时黑表笔不动，红表笔碰触一下栅极（栅源充电），然后再接回漏极，此时会有读数显示（漏源导通），且数值应该越来越大为正常。

3.将三个管脚短路放电，再用红表笔接漏极，黑表笔接源极，此时没有数值显示为正常。

如何用万用表检测判断笔记本电脑三极管的好坏用万用表检测判断笔记本电脑三极管的好坏，可以遵循以下步骤：
1. 判断三极管类型：首先将万用表打到测试二极管端，使用红表笔接其中一个管脚，黑表笔分别接触另外两个管脚。

如果两次测试都显示导通且有电压，则此三极管为PNP三极管，黑表笔所接的脚为基极B。

如果两次测试中只有一次显示导通，则此三极管为NPN三极管，红表笔所接的脚为基极B。

2. 判断基极：在确定三极管类型后，将万用表的黑表笔接基极B，红表笔分别接触另外两个管脚。

正常情况下，两个管脚的电阻值应该有所不同，其中一个是集电极和发射极之间的正向电阻，另一个是反向电阻无穷大。

根据这两个电阻值的大小，可以判断出集电极和发射极。

3. 判断集电极和发射极：将万用表的黑表笔接基极B，红表笔接其中一个管脚，然后用嘴唇接触一下该管脚，同时观察万用表显示的电压值。

如果电压值有变化，则红表笔所接的脚为集电极C，剩下的一个管脚为发射极E。

4. 判断好坏：如果以上测试步骤都正常，则说明该三极管是好的。

如果在测试过程中发现异常情况，如电阻值无穷大或导通不良等，则说明该三极管可能已经损坏。

需要注意的是，在检测三极管时需要先了解其类型、各电极的电压特性以及工作原理等基础理论知识。

如果不熟悉操作或无法确定三极管的好坏，建议寻求专业人士的帮助。

万用表测量三极管的方法一、了解三极管。

1.1 三极管是啥。

三极管啊，那可是电子电路里相当重要的小玩意儿呢。

它就像一个小小的交通指挥官，在电路里控制着电流的走向。

简单来说，它有三个电极，分别是基极、集电极和发射极。

这三个极相互配合，就能让三极管在放大、开关等电路功能里大显身手。

1.2 为啥要测量。

二、万用表准备。

2.1 万用表类型。

万用表有指针式和数字式两种。

指针式万用表就像个老派的钟表，指针会在表盘上晃悠，通过指针的位置来读数。

数字式万用表呢，就直接显示数字，简单明了，就像现在的电子表，一眼就能看清楚数值。

这两种万用表都能用来测量三极管。

2.2 档位选择。

测量三极管的时候，我们得把万用表调到合适的档位。

对于指针式万用表，一般要用到电阻档，不同的三极管可能需要不同的量程，就像不同的锁可能需要不同大小的钥匙。

数字式万用表呢，有的有专门的三极管测量档位，如果没有，也可以用二极管测试档位来测量。

三、测量步骤。

3.1 确定基极。

首先要确定三极管的基极。

这就像找到一个团队的核心人物一样。

我们可以把万用表的表笔分别接触三极管的三个电极中的任意两个，然后交换表笔再测一次。

如果两次测量中，有一组测量结果显示出比较小的电阻值（指针式万用表）或者有一定的电压显示（数字式万用表），那么这两个电极中的其中一个就是基极。

这就有点像“顺藤摸瓜”，通过这种方法把基极找出来。

3.2 判别类型。

找到基极之后，就可以判别三极管的类型了。

如果用红表笔接基极，黑表笔分别接另外两个电极时，测量结果都比较小（指针式万用表）或者有正向电压显示（数字式万用表），那这个三极管就是NPN型的；反之，如果黑表笔接基极，红表笔接另外两个电极时测量结果符合上述情况，那就是PNP型的。

这就像区分男女一样，有不同的特征来判断。

3.3 测量好坏。

最后就是测量三极管的好坏了。

对于NPN型三极管，我们把万用表调到合适的电阻档或者二极管测试档，黑表笔接集电极，红表笔接发射极，正常情况下应该有一定的电阻值或者正向电压显示，如果显示无穷大或者为零，那就可能是三极管坏了。

数字万用表测3极管的方法
要测量3极管的参数，可以使用数字万用表按照以下步骤操作：
1.将万用表的旋钮调到“二极管测试”档位。

2.将3极管插入测试夹具或连接线中，确保连接正确。

3.将测试夹具或连接线的红色插头连接到3极管的基极（B）。

4.将测试夹具或连接线的黑色插头连接到3极管的发射极（E）。

5.保存先前的连接，接下来将黑色插头移动到3极管的集电极（C）。

6.观察数字万用表的显示。

-如果显示为高阻值（“1”或“OL”），表示基极与发射极之间存在
正向电压，表示3极管正常。

-如果显示为低阻值（接近于零），表示基极与发射极之间存在短路
或低阻状态，可能说明3极管存在问题。

7.再次将黑色插头移回集电极（C），红色插头移回基极（B）。

8.将万用表的旋钮调到“测试电流”档位。

9.测量3极管的集电极与发射极之间的电流。

10.如果测量到正常的电流值，则3极管正常；如果电流接近于零，
则3极管可能出现开路或损坏。

请注意，以上步骤仅适用于一些常见的NPN或PNP型3极管。

对于特
殊型号的3极管或其他特殊用途的器件，建议参考原厂的调试手册或使用
专用的测试仪器进行测量。

创作编号：BG7531400019813488897SX创作者：别如克*用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外2个引脚，如果2次显示的值均小于1V 或都显示溢出符号1，则红表笔所接的引脚就是基极b。

如果在2次测试中，一次显示值小于1V，另一次显示溢出符号1，表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极.2、确定管型，将数字万用表置于二极管档，闺怨红表笔接基极，用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1，则表明被测管属于PNP管。

3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。

把基极B插入B孔，剩余2个引脚分别插入C孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C，E 孔插的是发射极E。

若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极e插反了，这时C孔手的是发射极e，E 孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C孔插的引脚即是集电极c，E孔插的引脚则是发射极e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

①测 NPN 三极管:将万用表欧姆挡置 "R 100" 或 "R lk" 处,把黑表笔接在基极上,将红表笔先后接在其余两个极上,如果两次测得的电阻值都较小,再将红表笔接在基极上,将黑表笔先后接在其余两个极上,如果两次测得的电阻值都很大,则说明三极管是好的。

用万用表定性判断场效应管、三极管的好坏一、定性判断MOS型场效应管的好坏先用万用表R×10kΩ挡(内置有9V或15V电池)，把负表笔(黑)接栅极(G)，正表笔(红)接源极(S)。

给栅、源极之间充电，此时万用表指针有轻微偏转。

再改用万用表R×1Ω挡，将负表笔接漏极(D)，正笔接源极(S)，万用表指示值若为几欧姆，则说明场效应管是好的。

二、定性判断结型场效应管的电极将万用表拨至R×100档，红表笔任意接一个脚管，黑表笔则接另一个脚管，使第三脚悬空。

若发现表针有轻微摆动，就证明第三脚为栅极。

欲获得更明显的观察效果，还可利用人体靠近或者用手指触摸悬空脚，只要看到表针作大幅度偏转，即说明悬空脚是栅极，其余二脚分别是源极和漏极。

判断理由：JFET的输入电阻大于100MΩ，并且跨导很高，当栅极开路时空间电磁场很容易在栅极上感应出电压信号，使管子趋于截止，或趋于导通。

若将人体感应电压直接加在栅极上，由于输入干扰信号较强，上述现象会更加明显。

如表针向左侧大幅度偏转，就意味着管子趋于截止，漏-源极间电阻RDS增大，漏-源极间电流减小IDS。

反之，表针向右侧大幅度偏转，说明管子趋向导通，RDS↓，IDS↑。

但表针究竟向哪个方向偏转，应视感应电压的极性（正向电压或反向电压）及管子的工作点而定。

注意事项：（1）试验表明，当两手与D、S极绝缘，只摸栅极时，表针一般向左偏转。

但是，如果两手分别接触D、S极，并且用手指摸住栅极时，有可能观察到表针向右偏转的情形。

其原因是人体几个部位和电阻对场效应管起到偏置作用，使之进入饱和区。

（2）也可以用舌尖舔住栅极，现象同上。

三、晶体三极管管脚判别三极管是由管芯（两个PN结）、三个电极和管壳组成，三个电极分别叫集电极c、发射极e和基极b，目前常见的三极管是硅平面管，又分PNP和NPN型两类。

现在锗合金管已经少见了。

这里向大家介绍如何用万用表测量三极管的三个管脚的简单方法。

用数字万用表检测三极管的好坏方法如下：1、找出基极:将数字万用表置于二极管档，红表笔任接一个引脚，用黑表笔依次接触另外 2 个引脚，如果 2 次显示的值均小于 1V 或都显示溢出符号1,则红表笔所接的引脚就是基极 b。

如果在2次测试中，一次显示值小于1V,另一次显示溢出符号1,表明红表笔接的引脚不是基极，再改用其它引脚重新测量，找出基极 .2、确定管型,将数字万用表置于二极管档,闺怨红表笔接基极,用黑笔先后接触其它2个引脚，如果都显示0.5V到0.8V，则被测管属于NPN型，若2次都显示溢出符号1,则表明被测管属于PNP管。

3、判别集电极C和发射极e，以NPN型管为例，将数字万用表置于HFE档，使用PNP插孔。

把基极B插入B孔，剩余2个引脚分别插入C孔和E孔中。

若测出的HFE为几十到几百，说明管子属于正常接法，放大能力强，此时C孔插的是集电极C, E孔插的是发射极E。

若测出的HFE值只有几或十几，则表明被测管的集电极c与发射极 e插反了，这时C孔手的是发射极e，E孔插的是集电极c，为了使测试结果更可靠，可将基极b固定插在B 孔，把集电极c与发射极e调换重复测试2次，以显示值大的一次为准，C 孔插的引脚即是集电极 c， E 孔插的引脚则是发射极 e。

4、测试好坏。

还是以NPN型为例。

将基极b开路，测量c\e极间的电阻。

用万用表红笔接发射极，黑笔接集电极，若阻值在几万欧以上，说明穿透电流较小，管子能正常工作。

若c、e极间电阻小，测管子工作不稳定，在技术指标要求高的电路中不能使用。

若测得阻值近似为 0，则管子已被击穿。

若阻值为无穷大，则说明管子内部已经断路。

① 测 NPN 三极管 :将万用表欧姆挡置 "R 100"或 "R lk"处 ,把黑表笔接在基极上 ,将红表笔先后接在其余两个极上 ,如果两次测得的电阻值都较小 ,再将红表笔接在基极上 ,将黑表笔先后接在其余两个极上 ,如果两次测得的电阻值都很大 ,则说明三极管是好的。
